Soporte de la consola (parte delantera)
Código de corrección:
10100400302
NOTA: Salvo que se indique expresamente en el procedimiento, el código de corrección anterior incluye todos los trabajos de reparación de carrocería y de servicio necesarios para realizar este procedimiento, incluidos los procedimientos relacionados. No acumule códigos de corrección de reparación de colisiones a menos que se le indique explícitamente que lo haga. En función de los daños del vehículo, pueden ser necesarias reparaciones adicionales.
Información de reparación
- Antes de iniciar este procedimiento, revise todas las prácticas generales y la documentación de seguridad de reparación de colisiones, y utilice el equipo de protección individual (EPI) adecuado.
- Este procedimiento se puede realizar sin utilizar un banco de bastidor.
Lista de piezas
| Cantidad | Descripción | Imagen / Notas |
|---|---|---|

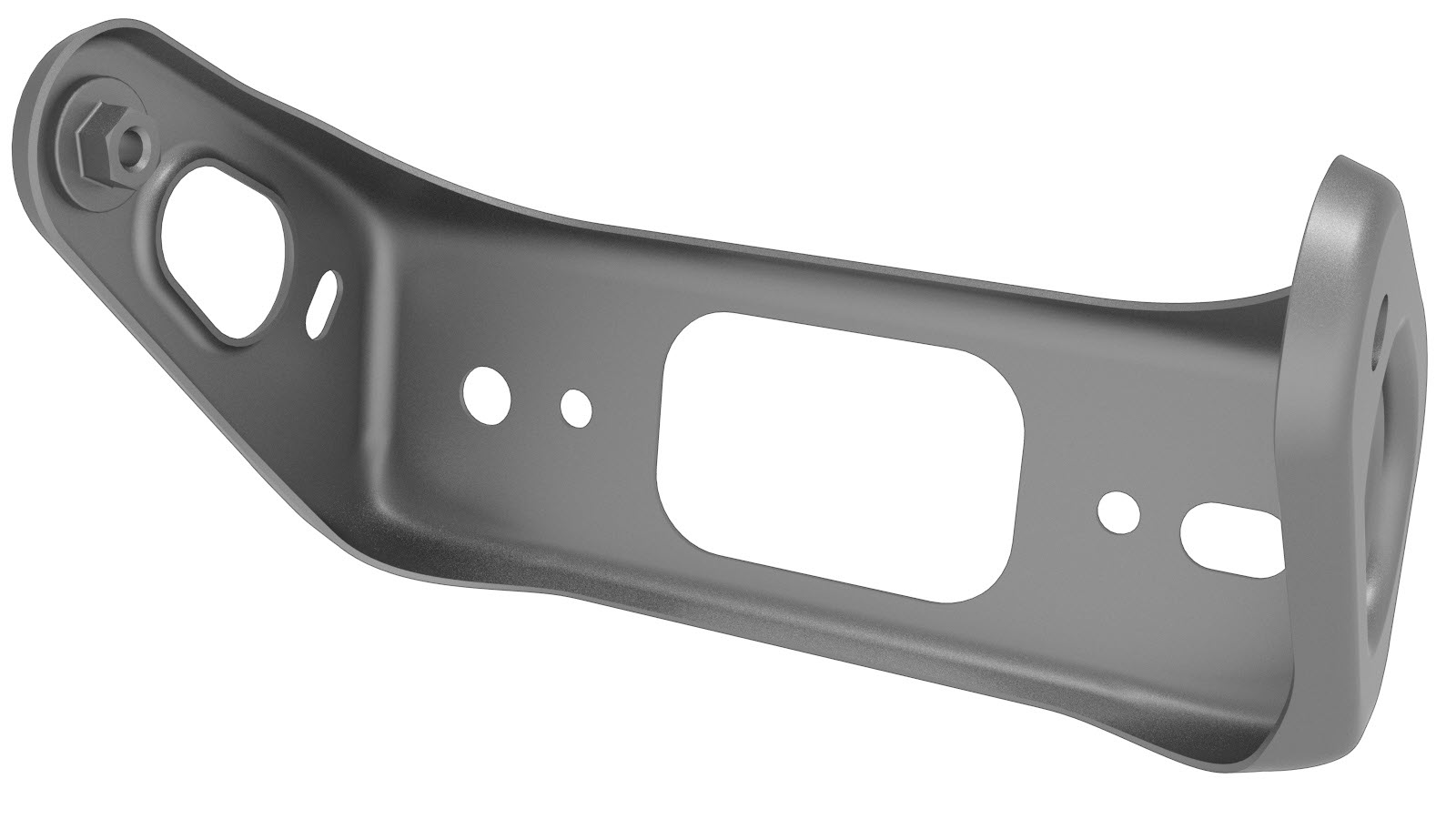

| 1 | FRONT CONSOLE MOUNT (soporte de la consola - parte delantera) | |
| 2 | Remache estructural de alta resistencia, 6,5 mm |
Estos números de pieza eran los actuales en la fecha de publicación. Utilice las revisiones enumeradas o posteriores, a no ser que se especifique lo contrario en el Catálogo de piezas.
Procedimiento de reparación
- Retire Center Console (Remove and Replace).
- Retire Carpet - Rear (Remove and Replace).
- Retire Carpet - Front - LH (Remove and Replace).
- Retire Carpet - Front - RH (Remove and Replace).
-

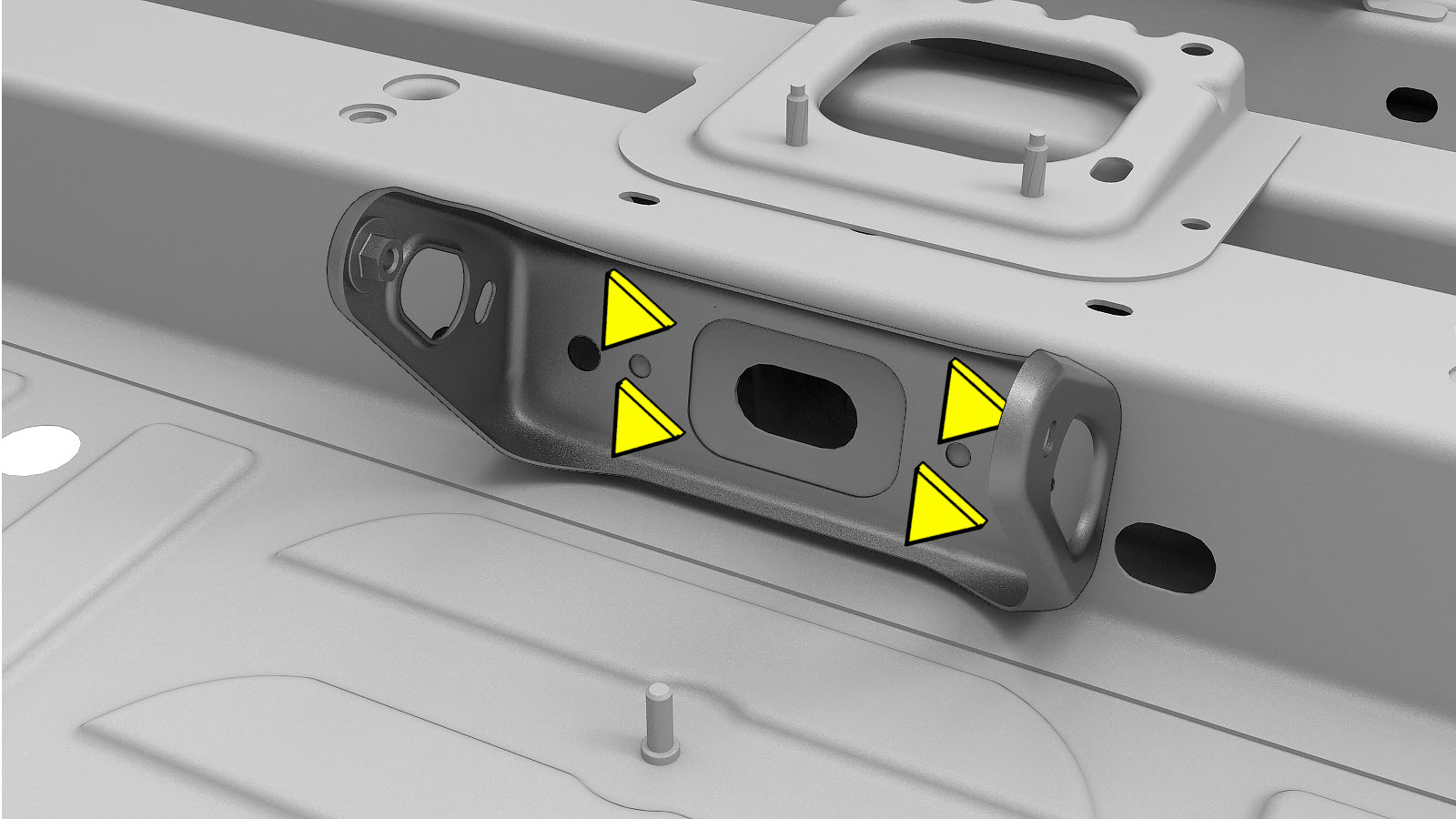

Retire el componente original.
o Soldaduras por puntos de fábrica
-
Preparación para la instalación.
- Aplique adhesivo estructural en las superficies de contacto del vehículo y en el nuevo componente o componentes.

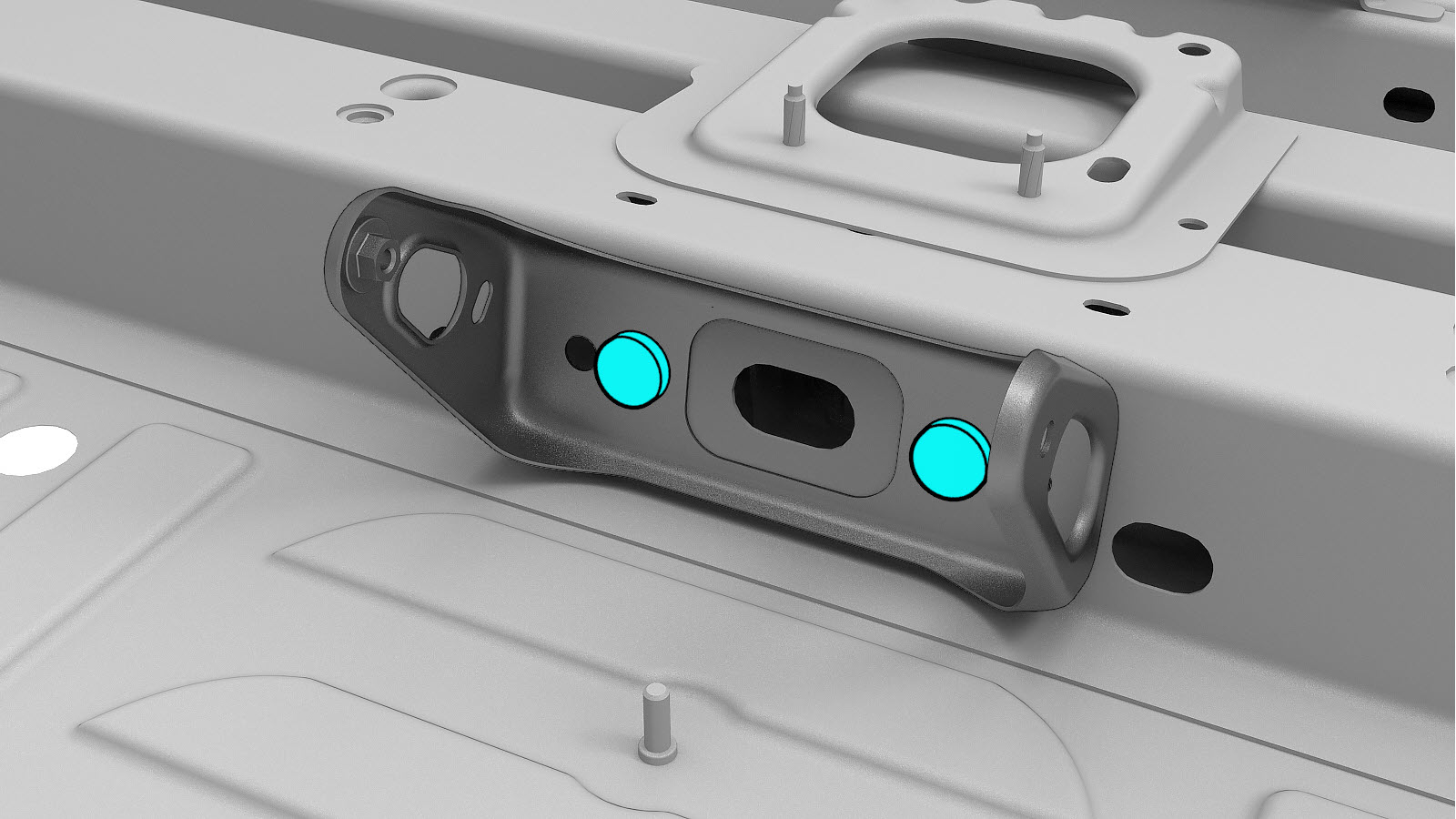

- Instale el componente o los componentes nuevos.
- Efectúe las operaciones posteriores a la reparación necesarias.
- Instale Carpet - Front - RH (Remove and Replace).
- Instale Carpet - Front - LH (Remove and Replace).
- Instale Carpet - Rear (Remove and Replace).
- Instale Center Console (Remove and Replace).
