Raíl del bastidor trasero (inferior)
Información de reparación
- Antes de iniciar este procedimiento, revise todas las prácticas generales y la documentación de seguridad de reparación de colisiones, y utilice el equipo de protección individual (EPI) adecuado.
- Monte correctamente el vehículo en un banco de bastidor para realizar este procedimiento.
Lista de piezas
| Cantidad | Descripción | Imagen / Notas |
|---|---|---|

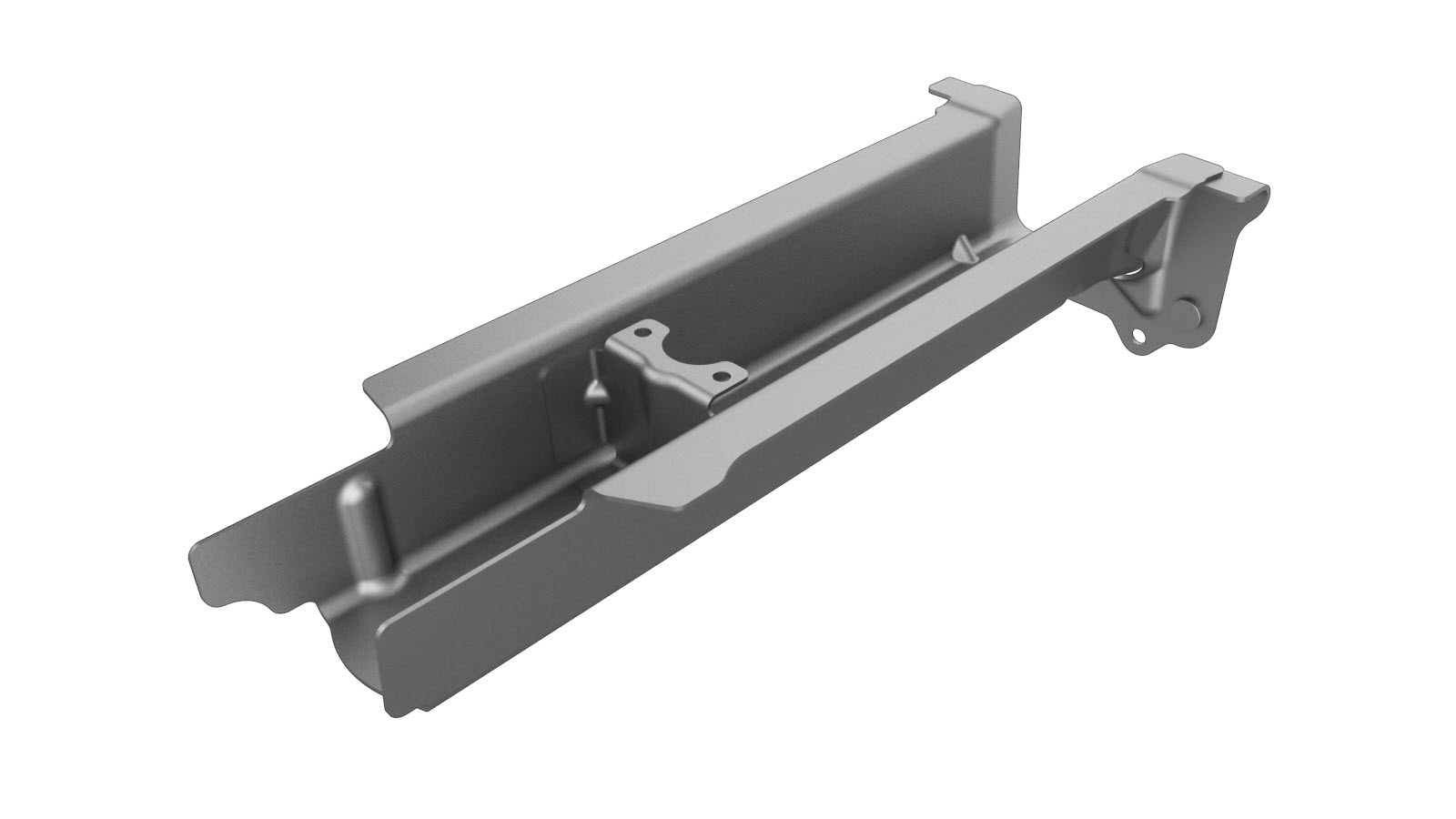

| 1 | REAR RAIL LOWER (Raíl del bastidor trasero, inferior) |
|
| 35 |
Remache estructural de alta resistencia, 6,5 mm
|
Al solicitar piezas, consulte el Catálogo de piezas e introduzca el VIN del vehículo que se va a reparar para encontrar las piezas correctas (y los números de pieza) para el vehículo. También puede utilizar la función de búsqueda del Catálogo de piezas para buscar una pieza específica para el vehículo.
Procedimiento de reparación
-
Retire Placa de extremo del raíl del bastidor trasero.
-
Retire Conjunto del suelo del maletero (completo).
-

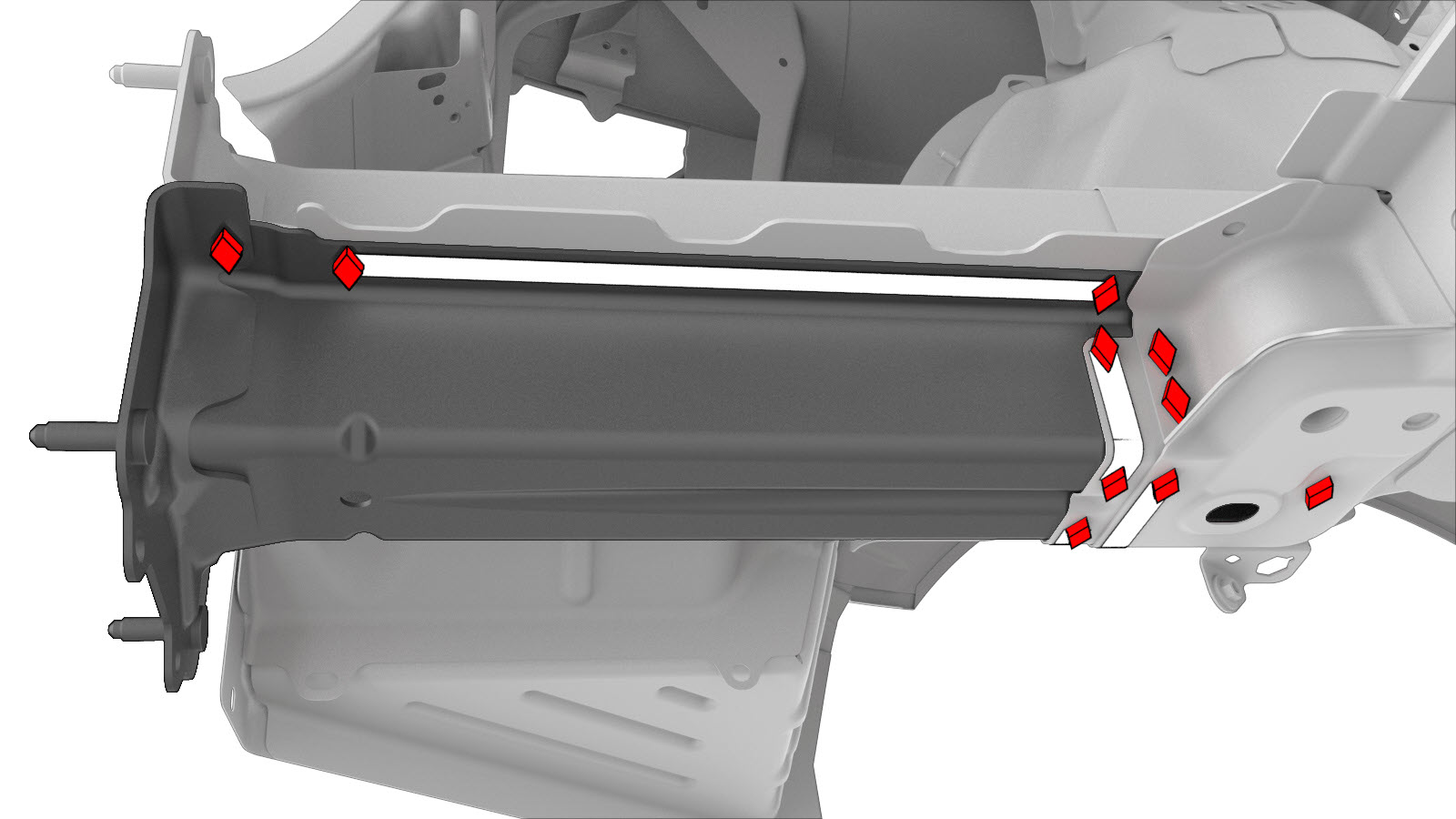

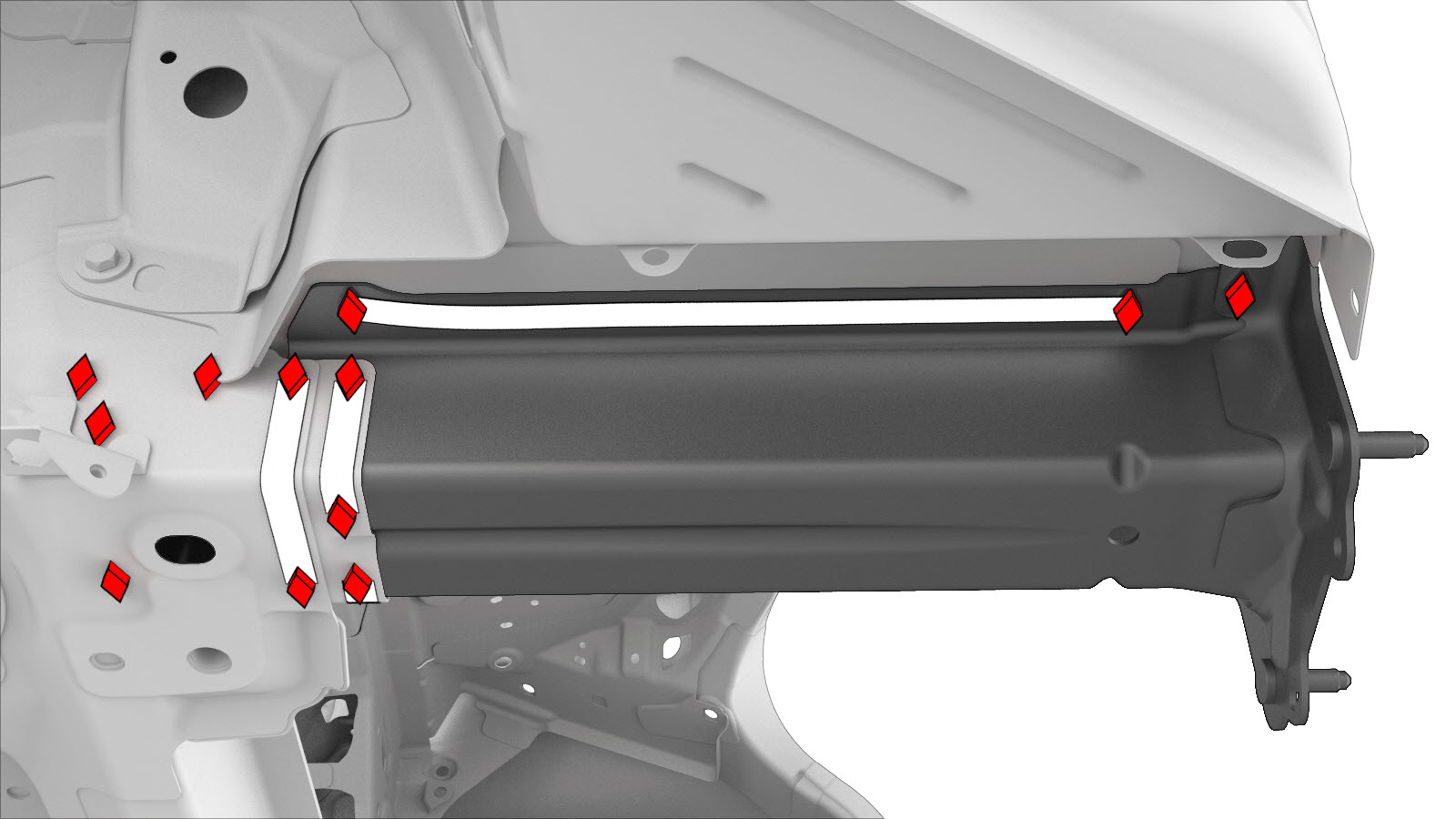

Retire el componente original.
o
SPR de fábrica
-

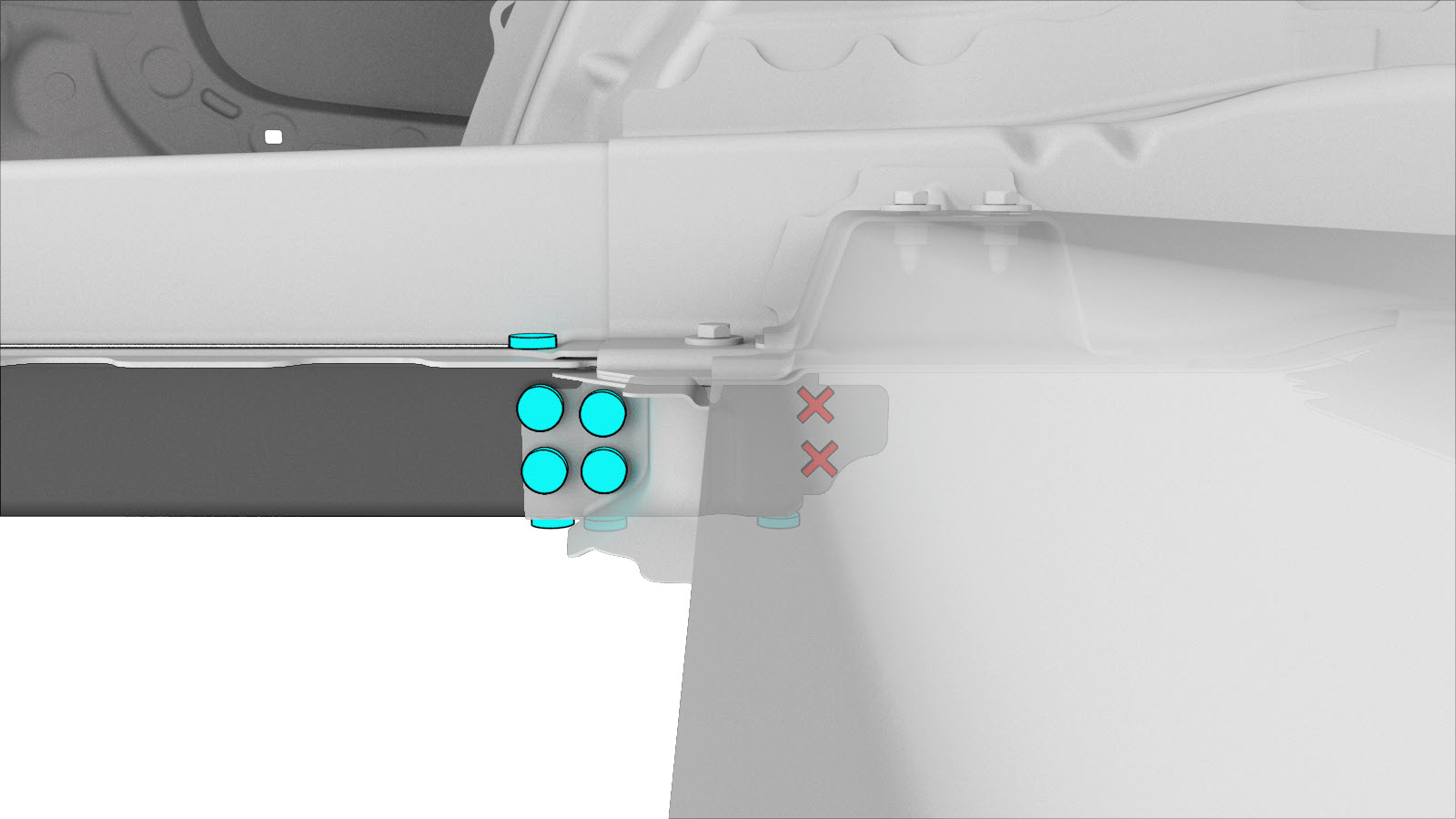

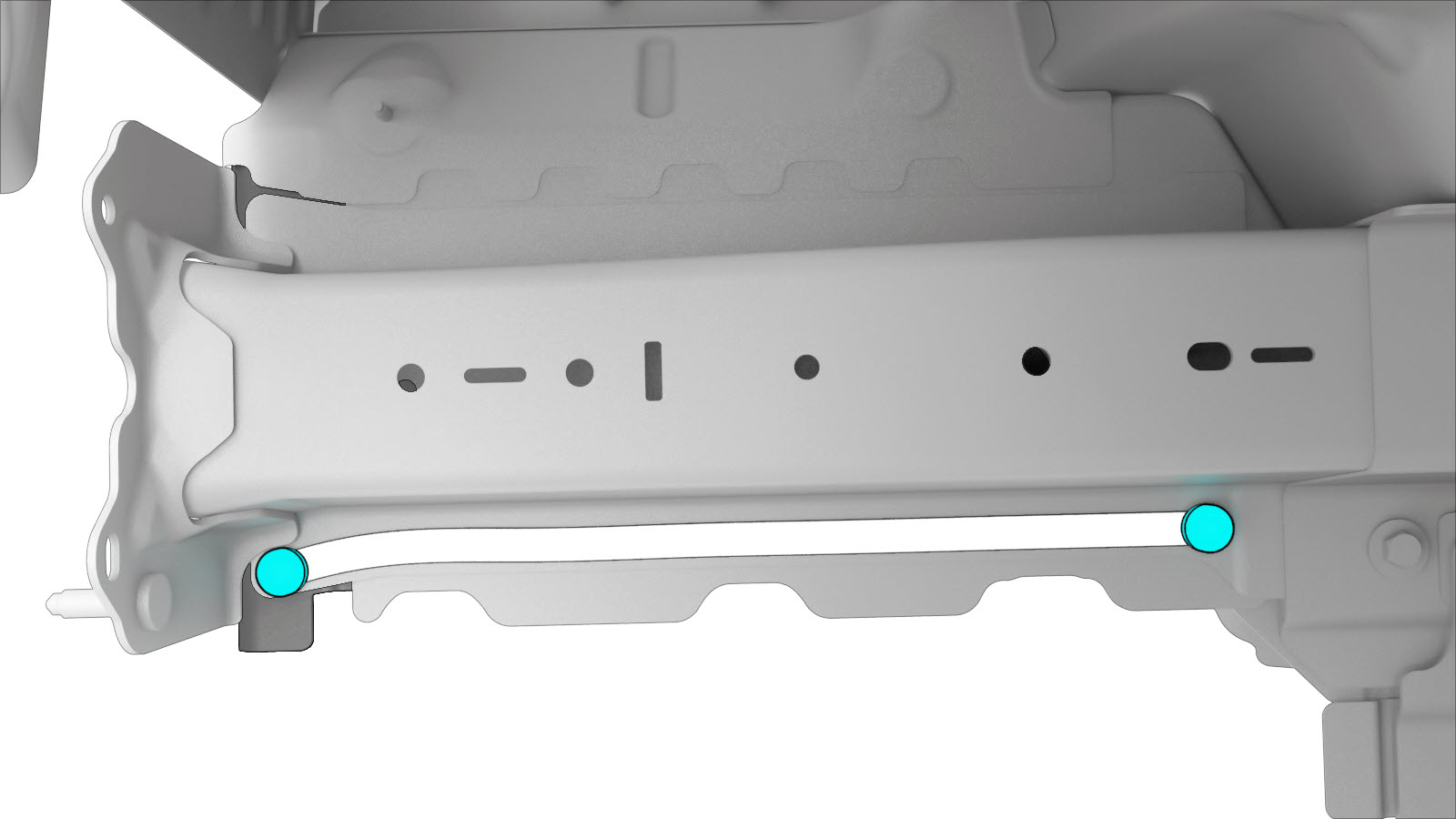

Preparación para la instalación.
NotaUna X roja indica una ubicación en la que no se está sustituyendo una fijación instalada de fábrica.

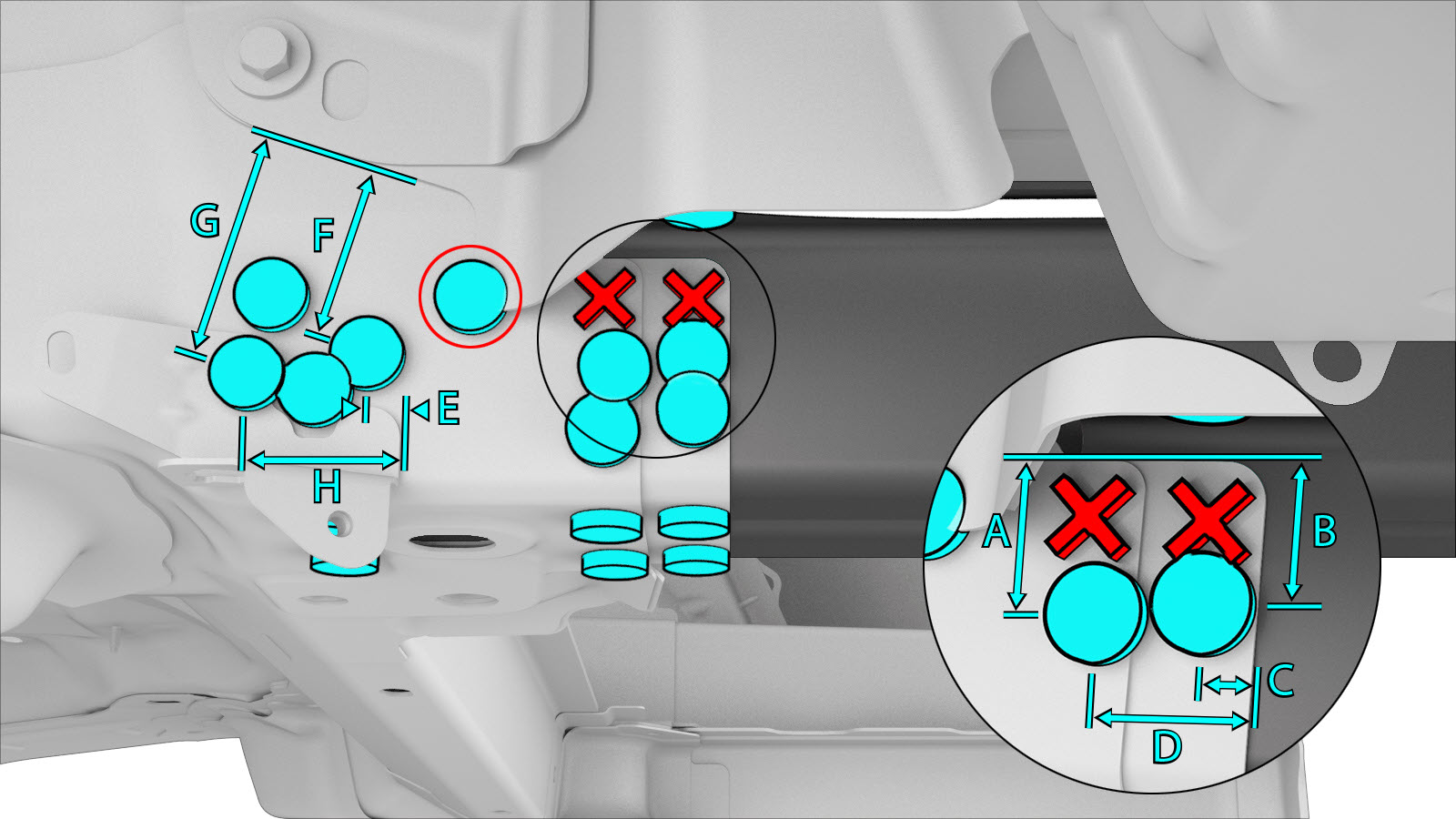

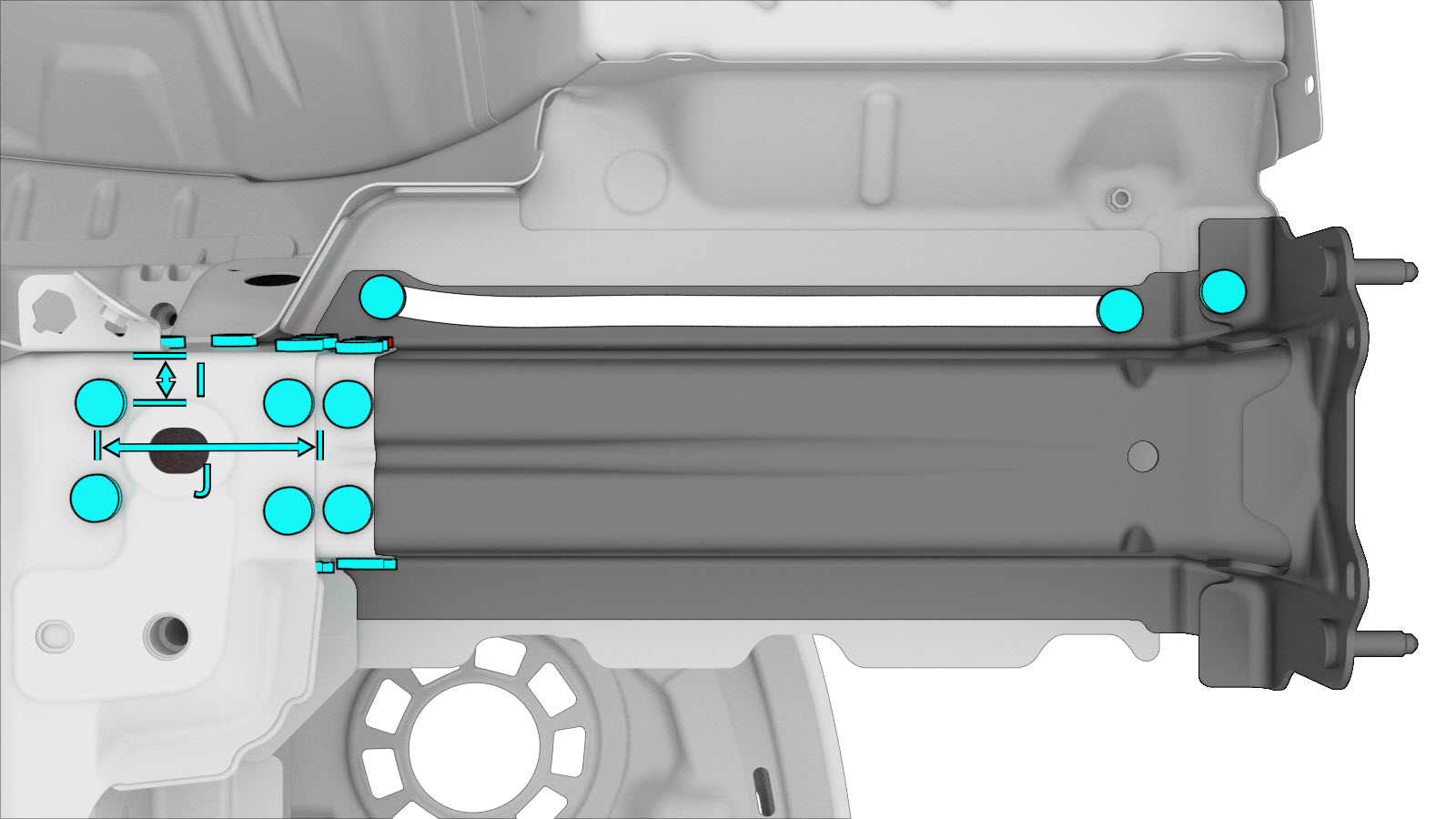

o Remaches estructurales de alta resistencia, 6,5 mm
- A = 32 mm.
- B = 29 mm.
- C = 10 mm.
- D = 31 mm.
- E = 9 mm.
- F = 51 mm.
- G = 67 mm.
- H = 41 mm.
- I = 21 mm.
- J = 87 mm.
NotaAl instalar el remache en el interior del paso de rueda trasero (rodeado en rojo) retire la cantidad mínima necesaria de material del interior del paso de rueda trasero para instalar el remache.
- Aplique adhesivo estructural en las superficies de contacto del vehículo y en el nuevo componente o componentes.
- Instale el componente o los componentes nuevos.
-
Instale Placa de extremo del raíl del bastidor trasero.
-
Instale Conjunto del suelo del maletero (completo).
- Efectúe las operaciones posteriores a la reparación necesarias.
