Extensión del raíl del techo
Código de corrección:
10101911202
10101911302
NOTA: Salvo que se indique lo contrario explícitamente en el procedimiento, el código de corrección anterior refleja todo el trabajo de reparación de colisiones necesario para realizar este procedimiento, incluidos los procedimientos vinculados de reparación de colisiones. No acumule códigos de corrección de reparación de colisiones a menos que se le indique explícitamente que lo haga. Añada los procedimientos mecánicos asociados necesarios para llevar a cabo este procedimiento.
Información de reparación
- Antes de iniciar este procedimiento, revise todas las prácticas generales y la documentación de seguridad de reparación de colisiones, y utilice el equipo de protección individual (EPI) adecuado.
- Este procedimiento se puede realizar sin utilizar un banco de bastidor.
Lista de piezas
| Cantidad | Descripción | Imagen / Notas |
|---|---|---|

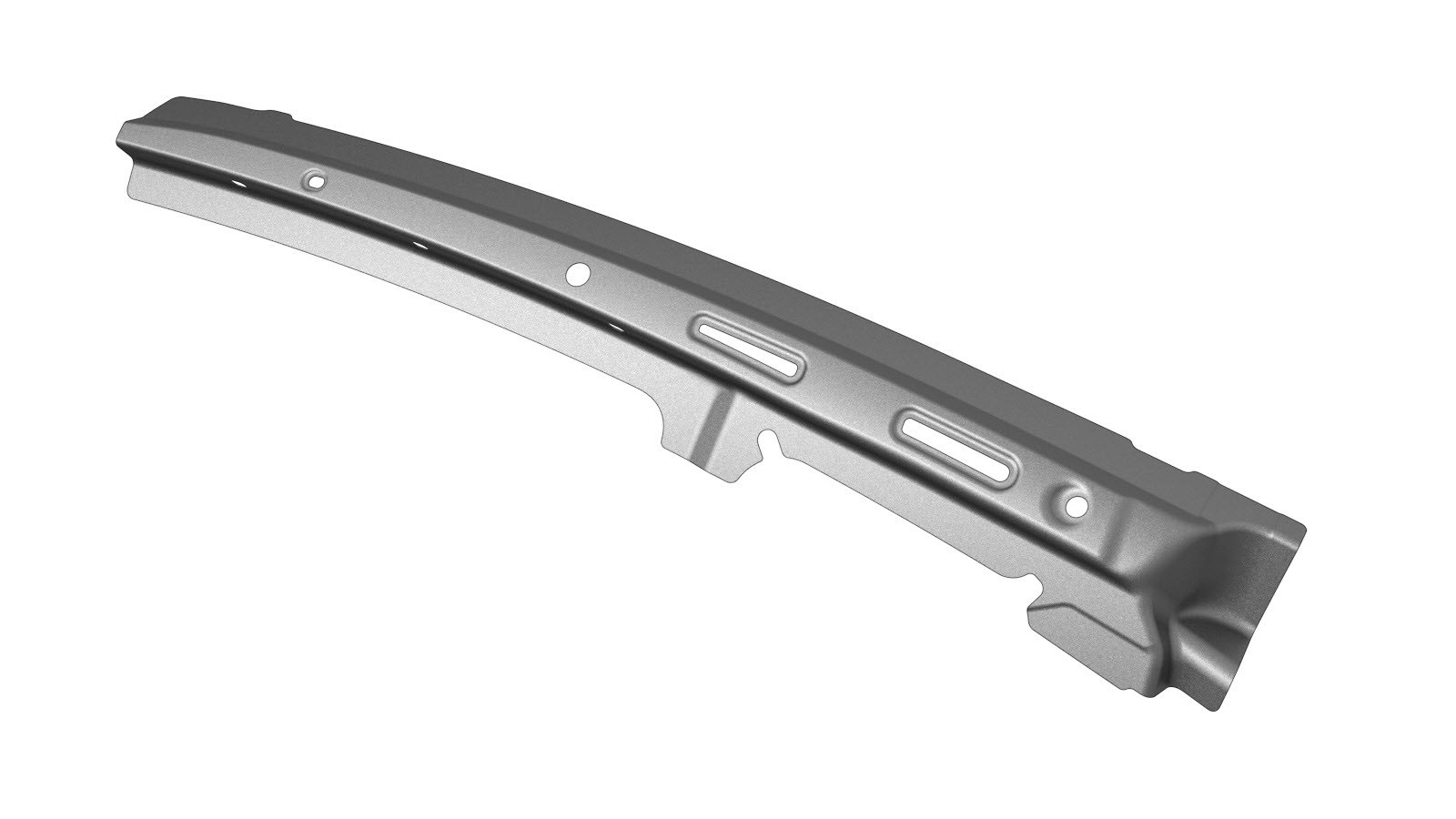

| 1 | EXTN, ROOF RAIL (extensión del raíl del techo) | |
| 1 | Remache de brida estructural | |
| 1 | Remache avellanado, 4,8 mm, corto |
Al solicitar piezas, consulte el Catálogo de piezas e introduzca el VIN del vehículo que se va a reparar para encontrar las piezas correctas (y los números de pieza) para el vehículo. También puede utilizar la función de búsqueda del Catálogo de piezas para buscar una pieza específica para el vehículo.
Procedimiento de reparación
- Retire Glass - Roof - Fixed (Remove and Replace).
- Retire Glass - Backlight (Remove and Replace).
- Retire Glass - Body - Rear Quarter - LH (Remove and Replace).
- Retire Bracket - Rear Wing - LH (Remove and Replace).
- Retire Door - Rear - LH (Remove and Install).
- Retire Hinge - Door - Rear - Upper - LH (Remove and Replace).
- Retire Hinge - Door - Rear - Lower - LH (Remove and Replace).
- Retire Wheel Arch Liner - Rear - LH (Remove and Replace).
- Retire Cover - Rocker Panel - Lower - LH (Remove and Replace).
- Retire Trunk (Remove and Install).
- Retire Hinge - Power Trunk - LH (Remove and Replace).
- Retire Door Assembly - Charge Port (NA) (Remove and Replace).
- Retire Air Extractor (Remove and Replace).
- Retire Seal - Body - Side - Front - Primary - LH (Remove and Replace).
- Retire Seal - Body - Side - Rear - Primary - RH (Remove and Replace).
- Retire Seal - Trunk (Remove and Replace).
- Retire Airbag - Curtain - RH (RHD) (Remove and Replace).
-
Retire la porción necesaria de Exterior del lateral de la carrocería para dejar al descubierto el componente situado debajo que se va a sustituir.
-
Retire el componente original.
o Soldaduras por puntos de fábrica
-
Preparación para la instalación.

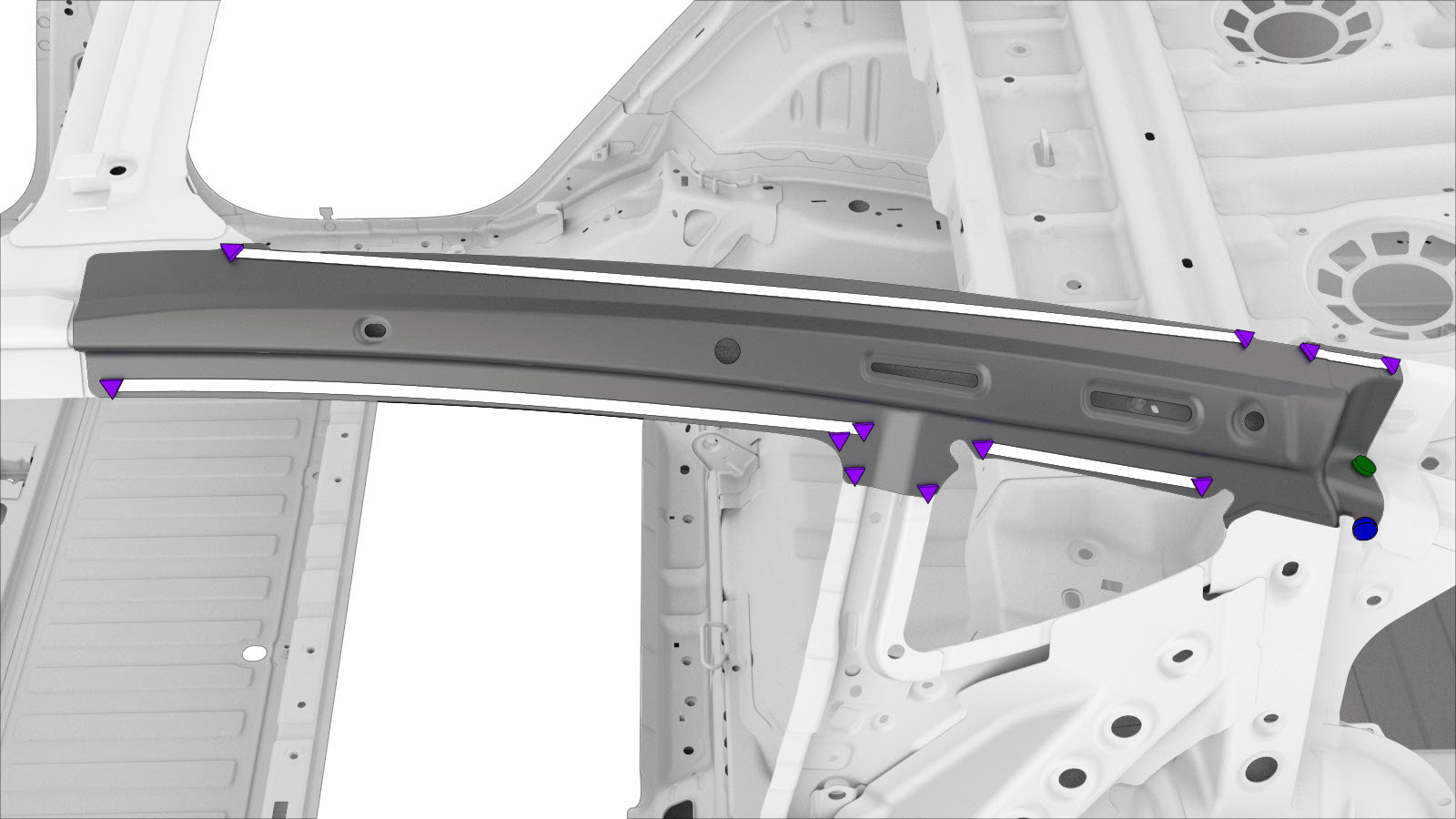

o Remaches avellanados, 4,8 mm, cortos
o Remaches de brida estructurales, 6,5 mm

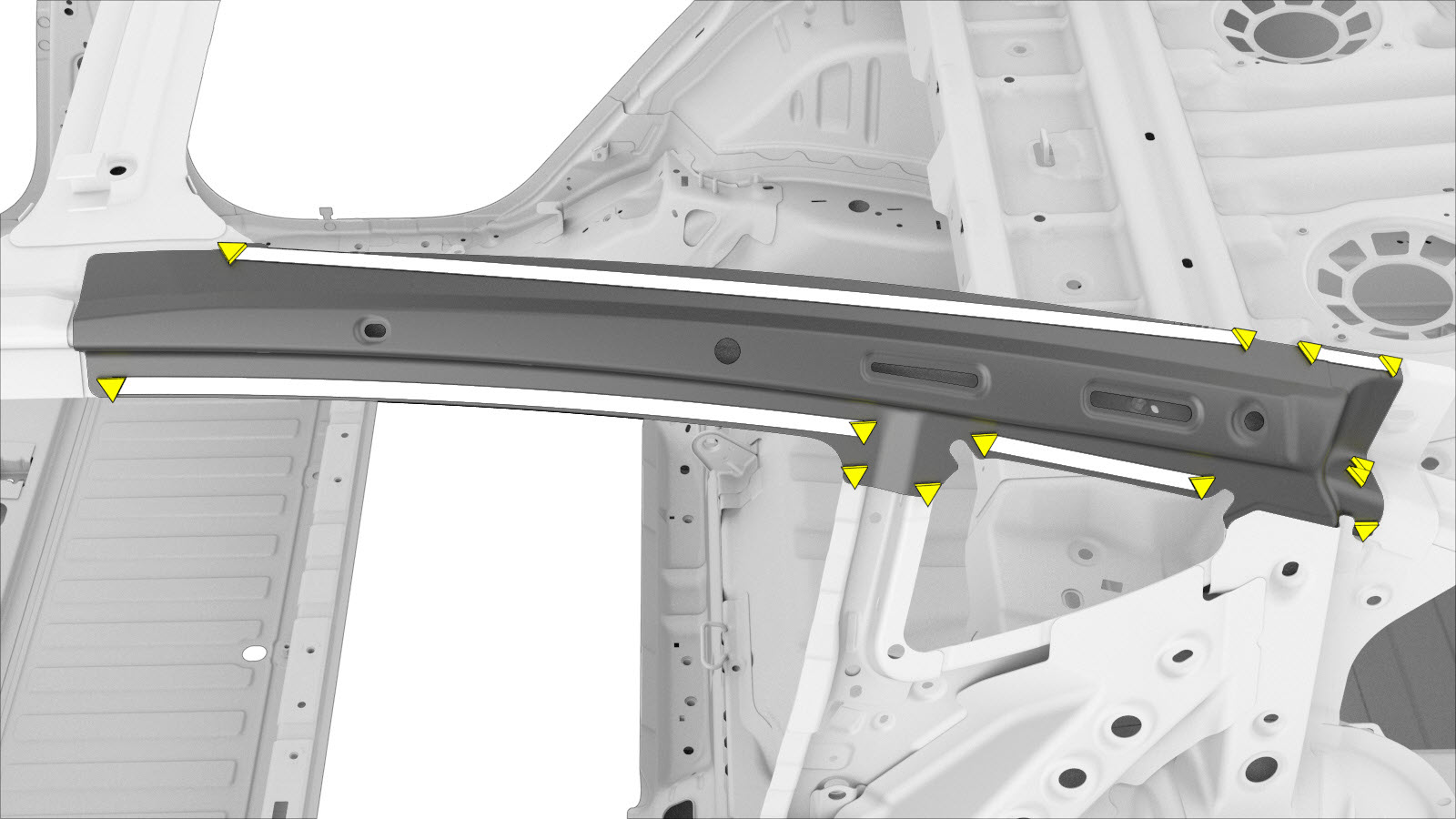

o Soldaduras por puntos de instalación
- Aplique adhesivo estructural en las superficies de contacto del vehículo y en el nuevo componente o componentes.
- Instale el componente o los componentes nuevos.
-
Realice una soldadura por puntos de resistencia.
AvisoSi no se respetan todas las precauciones de seguridad durante la soldadura, incluyendo el uso de equipo de protección individual, podrían provocarse lesiones graves o daños en la propiedad. Solo los técnicos que han completado satisfactoriamente el curso de formación para soldadura de Tesla están autorizados para soldar componentes estructurales en vehículos Tesla.PRECAUCIÓNNo suelde en un vehículo Tesla antes de realizar el procedimiento de aislamiento eléctrico del vehículo (consulte el Manual de servicio específico del vehículo para obtener más información sobre el procedimiento de aislamiento eléctrico del vehículo). Soldar en un vehículo Tesla con un sistema de alta o baja tensión energizado podría dañar los componentes del vehículo.
-
Instale la parte necesaria de Exterior del lateral de la carrocería que retiró para dejar al descubierto el componente que se va a sustituir.
- Instale Airbag - Curtain - RH (RHD) (Remove and Replace).
- Instale Seal - Trunk (Remove and Replace).
- Instale Seal - Body - Side - Rear - Primary - RH (Remove and Replace).
- Instale Seal - Body - Side - Front - Primary - LH (Remove and Replace).
- Instale Air Extractor (Remove and Replace).
- Instale Door Assembly - Charge Port (NA) (Remove and Replace).
- Instale Hinge - Power Trunk - LH (Remove and Replace).
- Instale Trunk (Remove and Install).
- Instale Cover - Rocker Panel - Lower - LH (Remove and Replace).
- Instale Wheel Arch Liner - Rear - LH (Remove and Replace).
- Instale Hinge - Door - Rear - Lower - LH (Remove and Replace).
- Instale Hinge - Door - Rear - Upper - LH (Remove and Replace).
- Instale Door - Rear - LH (Remove and Install).
- Instale Bracket - Rear Wing - LH (Remove and Replace).
- Instale Glass - Body - Rear Quarter - LH (Remove and Replace).
- Instale Glass - Backlight (Remove and Replace).
- Instale Glass - Roof - Fixed (Remove and Replace).
