Nodo trasero (completo)

Lista de piezas

Cantidad Descripción Imagen / Notas
1

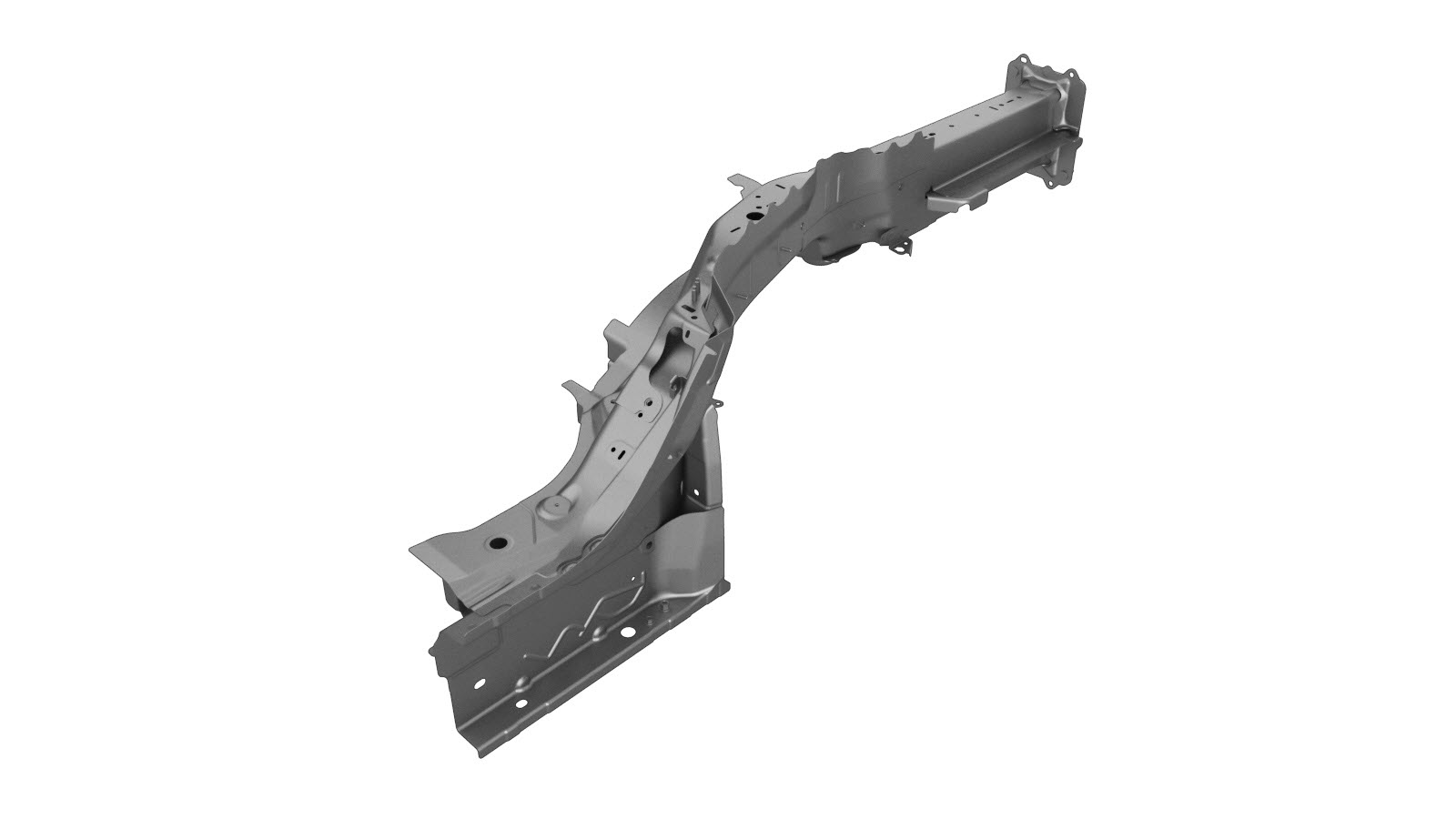

ASSEMBLY - REAR FRAMERAIL COMPLETE (Nodo trasero completo)
10 Remache estructural de alta resistencia, 6,5 mm
5 Remache abombado estructural, 6,5 mm
2 Remache avellanado estructural, 6,5 mm
11 Remache, 4,8 mm
2 Remache avellanado, 4,8 mm, corto
10 Remache estructural, 6,5 mm, corto
15 Remache Flow Form S18
2 Remache Flow Form S28
5 Remache Flow Form S38
1 Remache Flow Form S58
4 Perno, cabeza hexagonal, SEMS,[FL],HX,M8X23.5,[109],G1009,PTC Referencia de Tesla 1063260-00-C.
2 Perno, cabeza hexagonal, HH M8X29 109 G1009 B M Referencia de Tesla 1623708-00-A.

Al solicitar piezas, consulte el Catálogo de piezas e introduzca el VIN del vehículo que se va a reparar para encontrar las piezas correctas (y los números de pieza) para el vehículo. También puede utilizar la función de búsqueda del Catálogo de piezas para buscar una pieza específica para el vehículo.

Procedimiento de reparación

  1. Extraiga Panel trasero de la carrocería.
  2. Retire Conjunto del suelo del maletero (completo).
  3. Retire Extensión del raíl del bastidor trasero a la aleta inferior.
  4. Retire Travesaño del asiento de la tercera fila (inferior).
  5. Retire Travesaño de refuerzo para la zona de los pies (trasera).

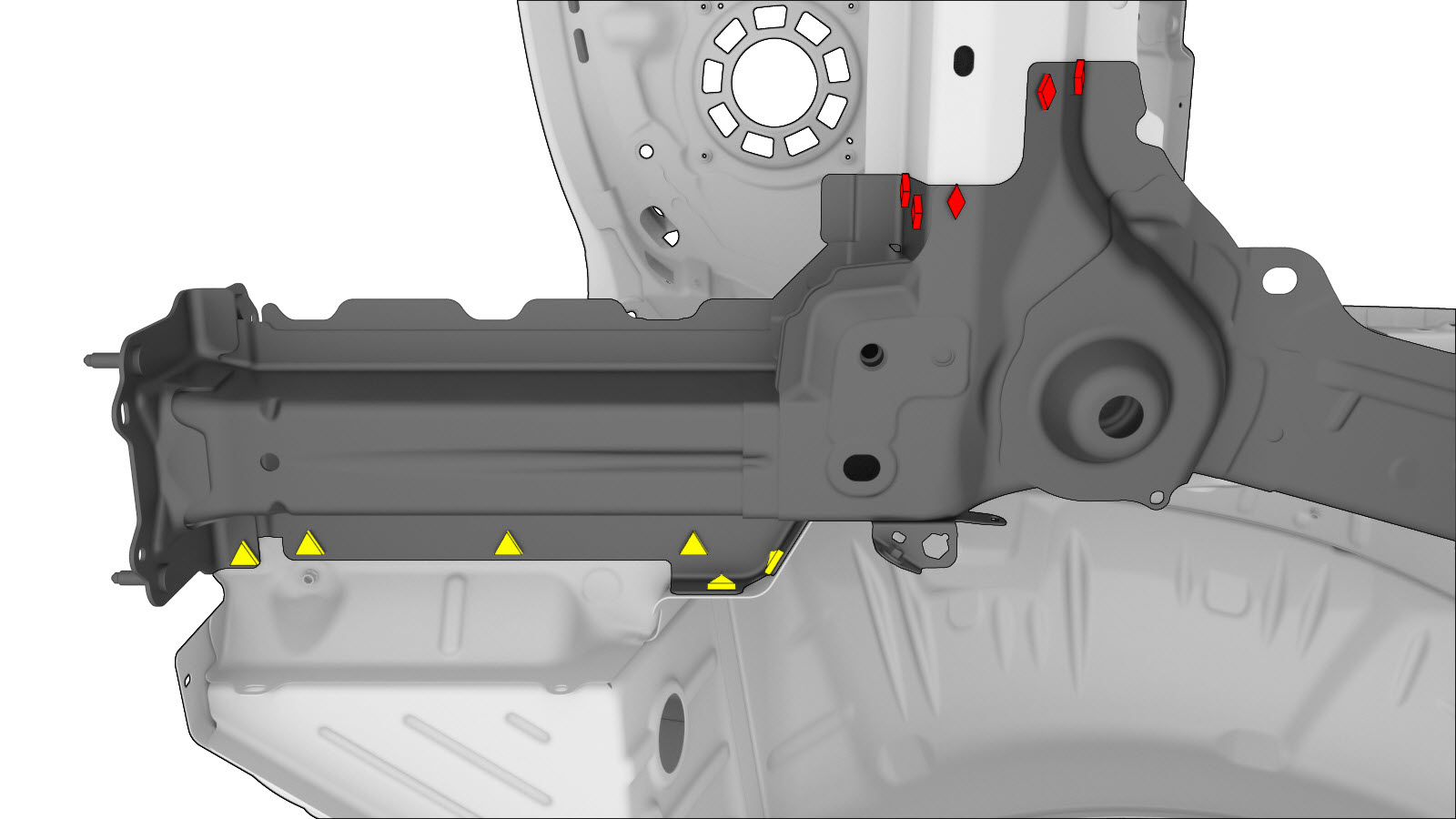

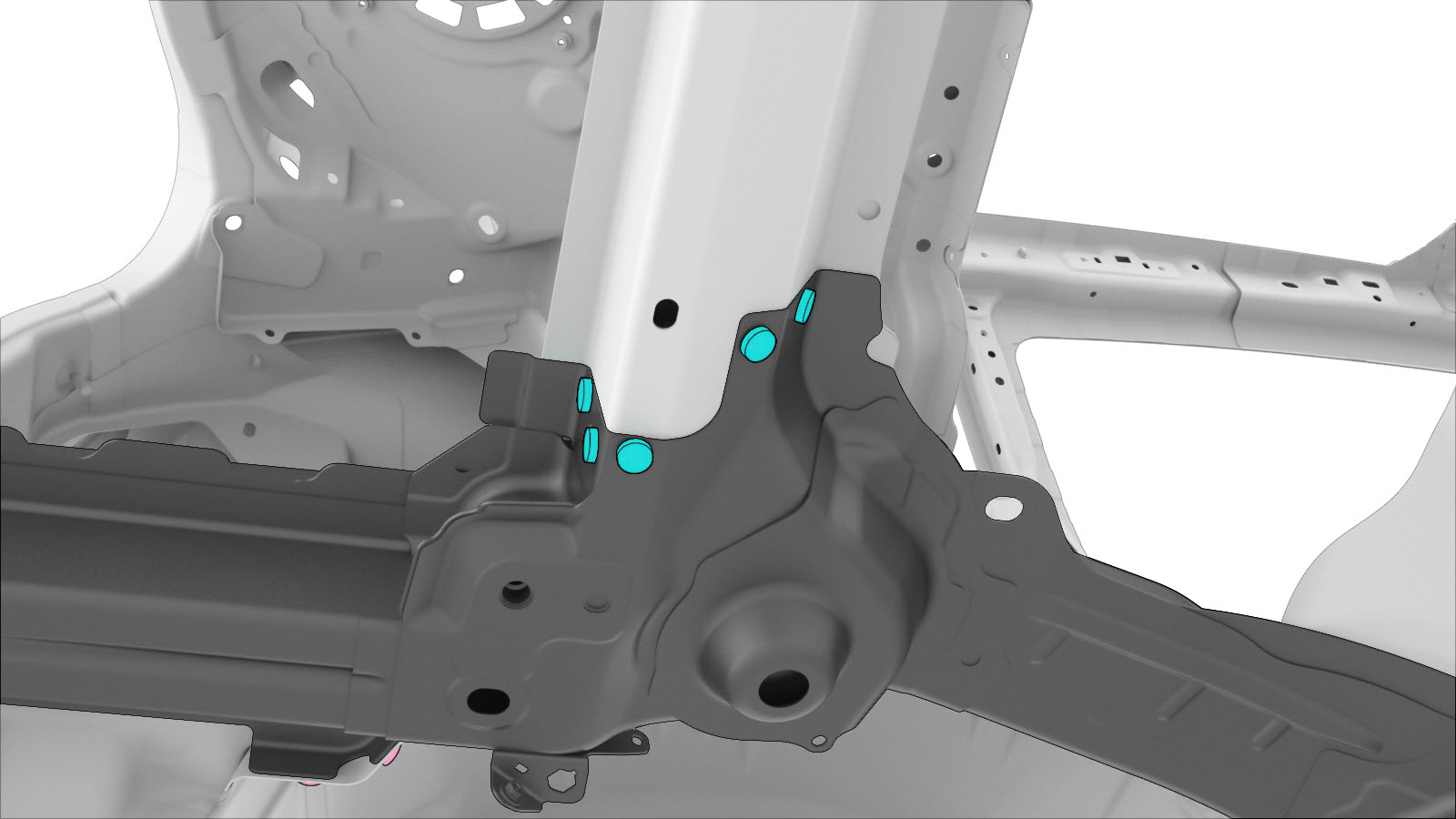

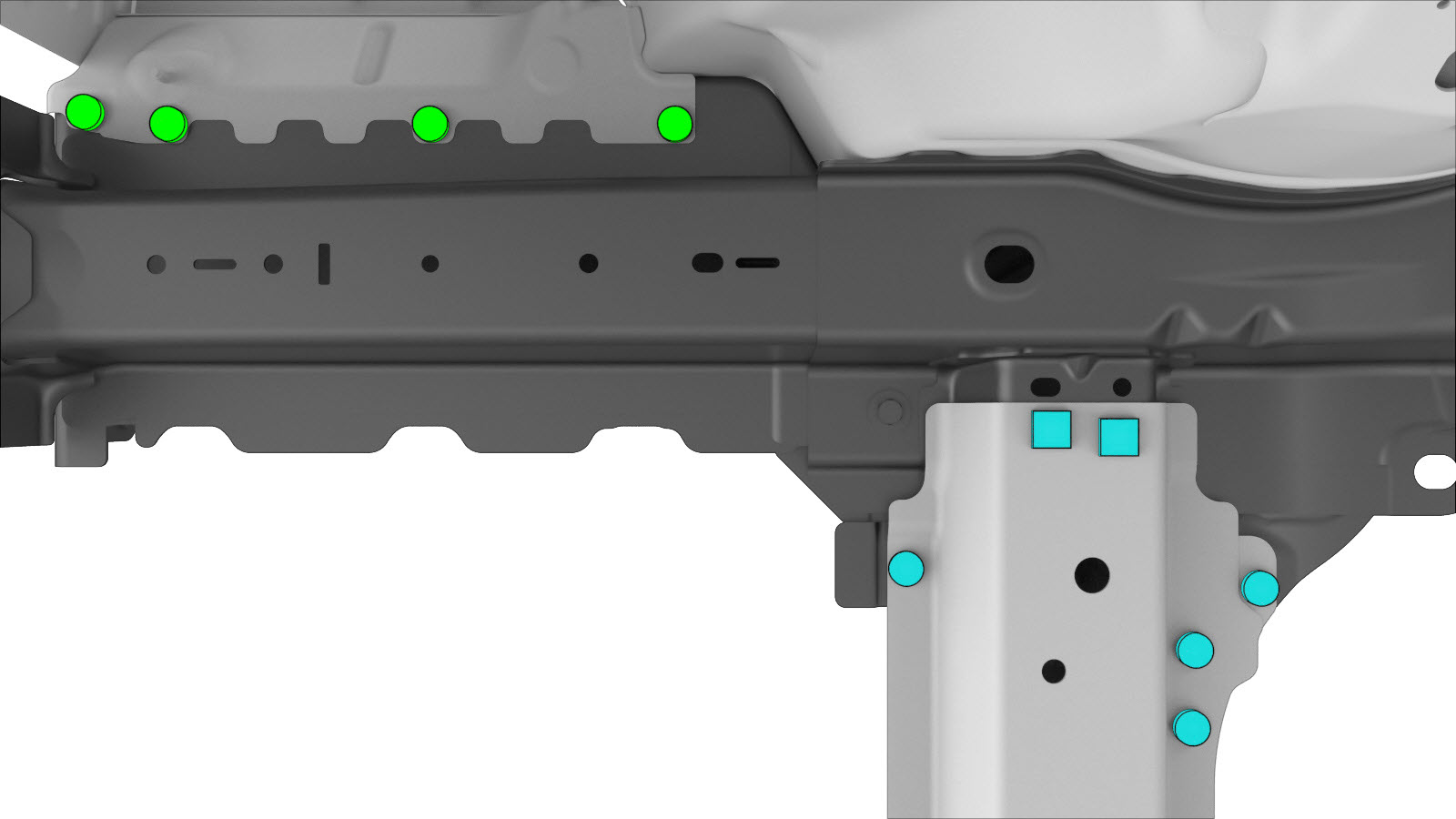

  6. Retire el componente original.

    o Soldaduras por puntos de fábrica

    o SPR de fábrica

    o Pernos

  7. Preparación para la instalación.

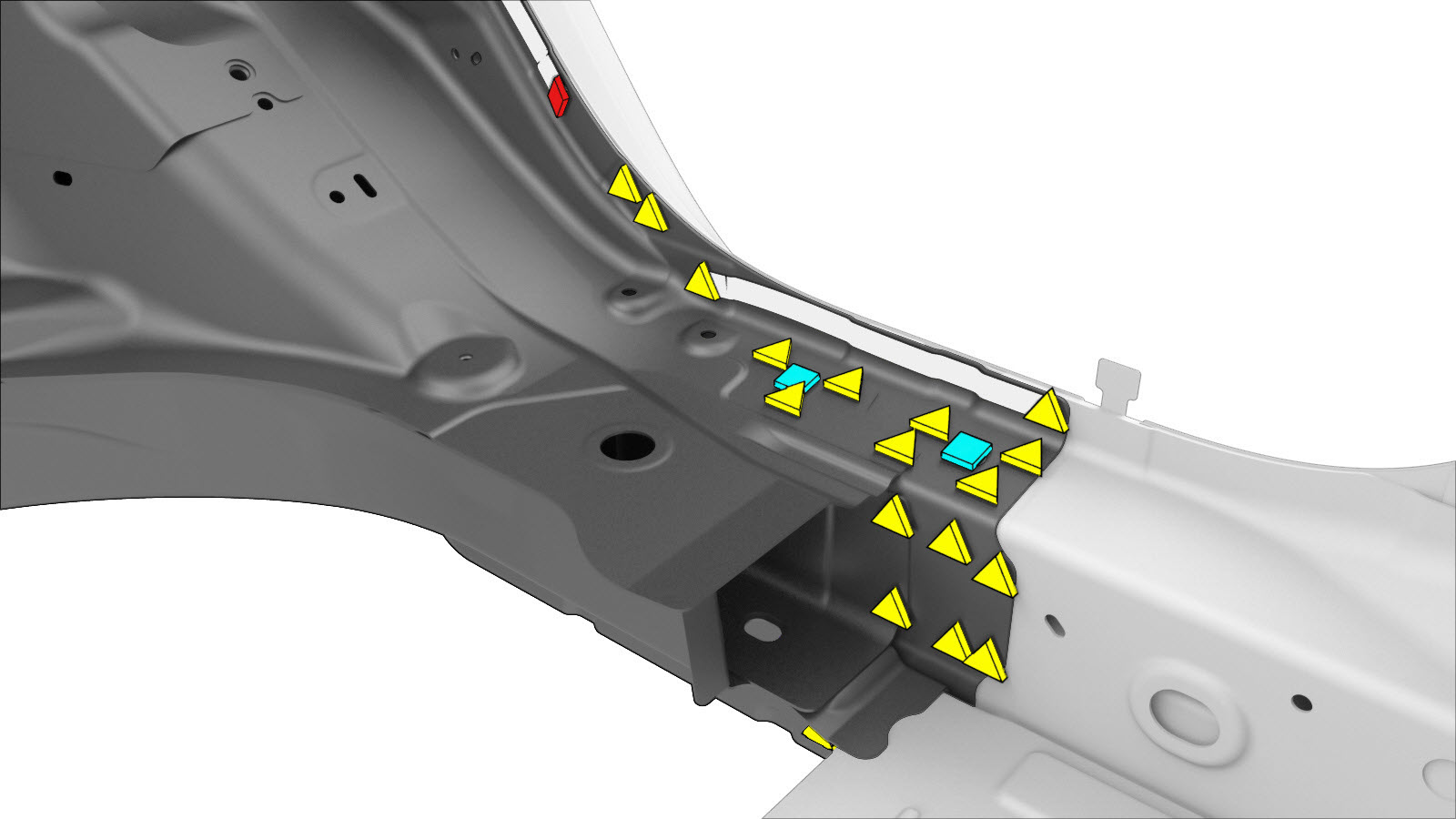

    Informational PurposesAn informational icon, calling your attention
    Nota

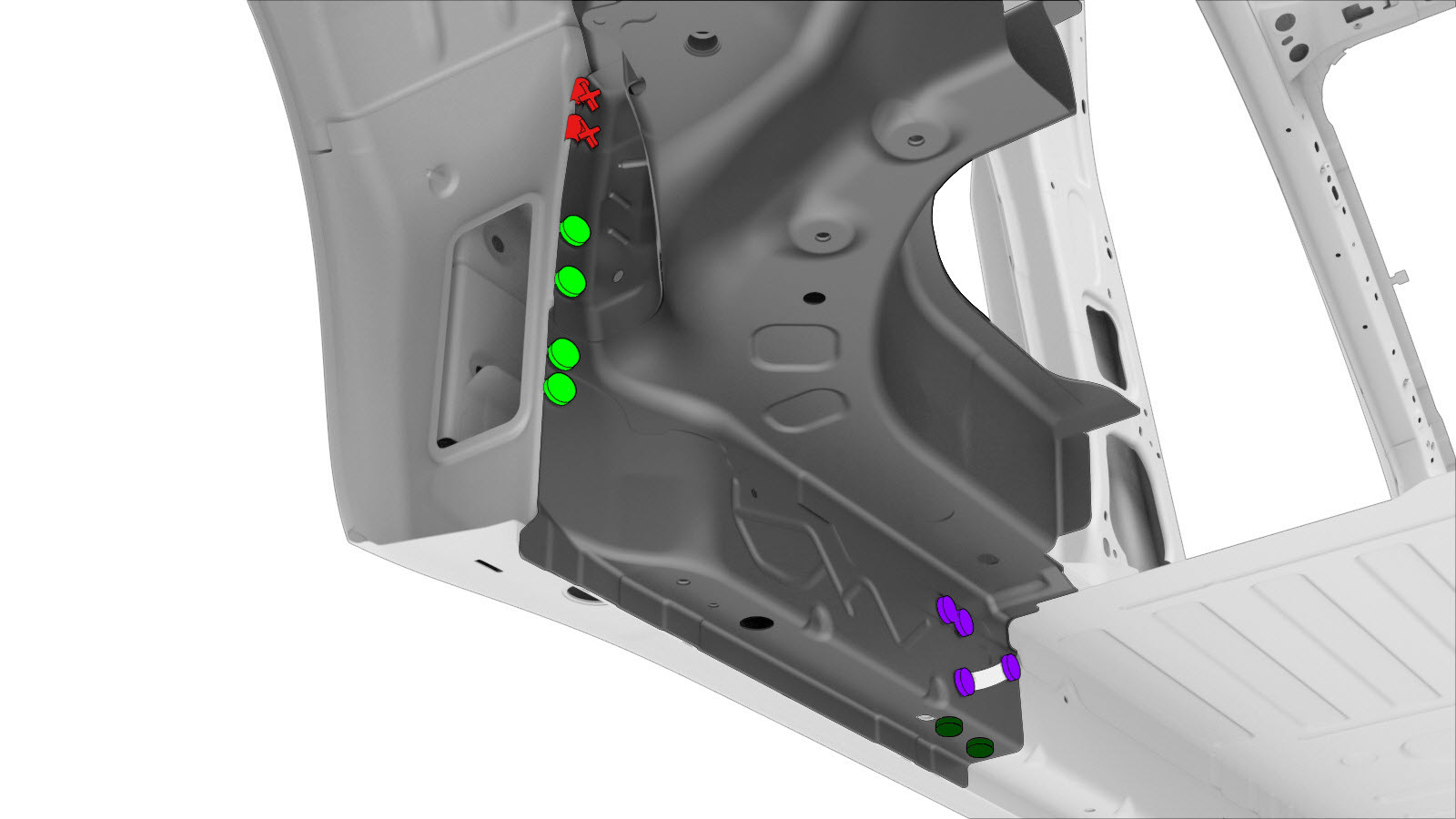

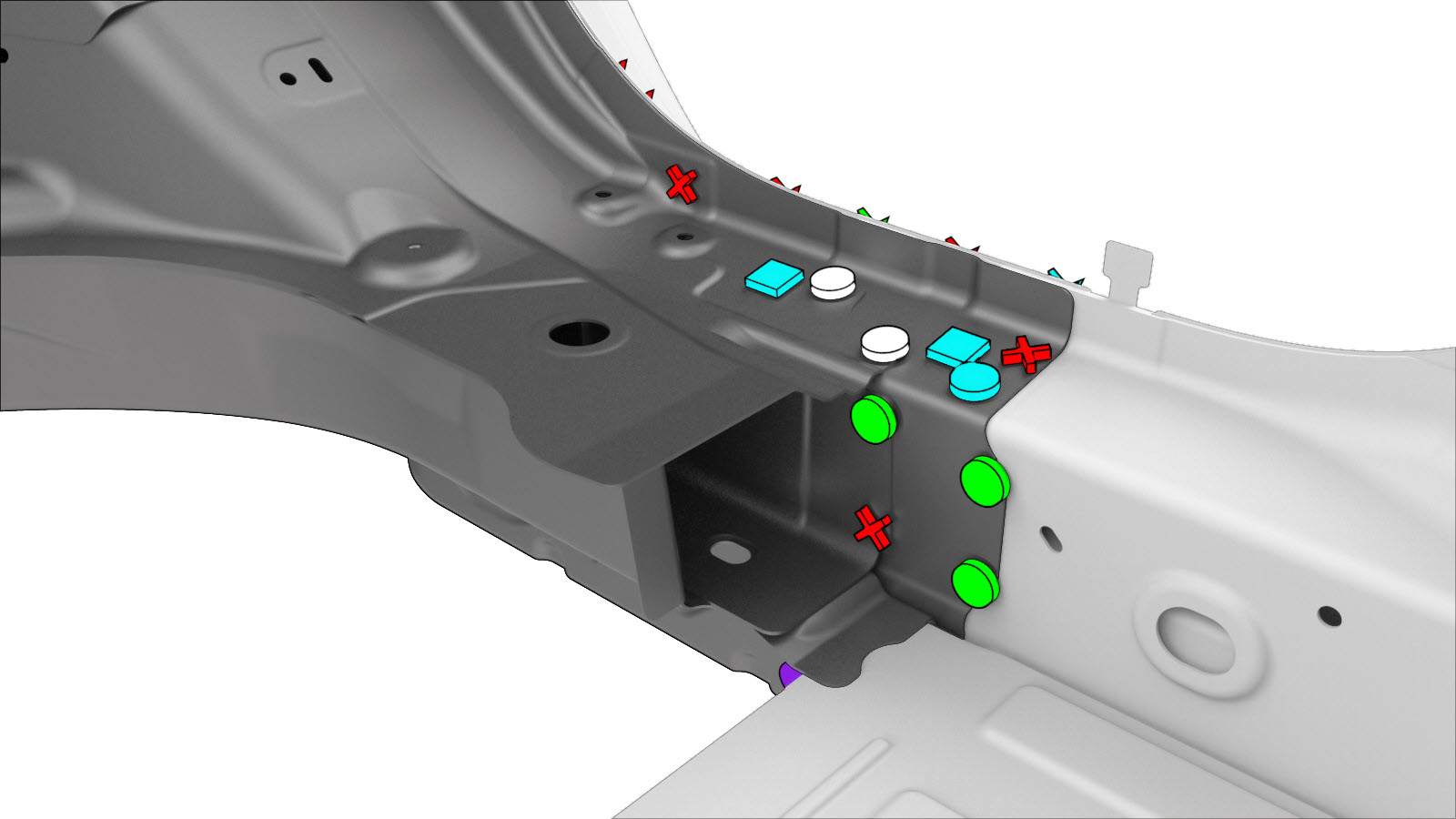

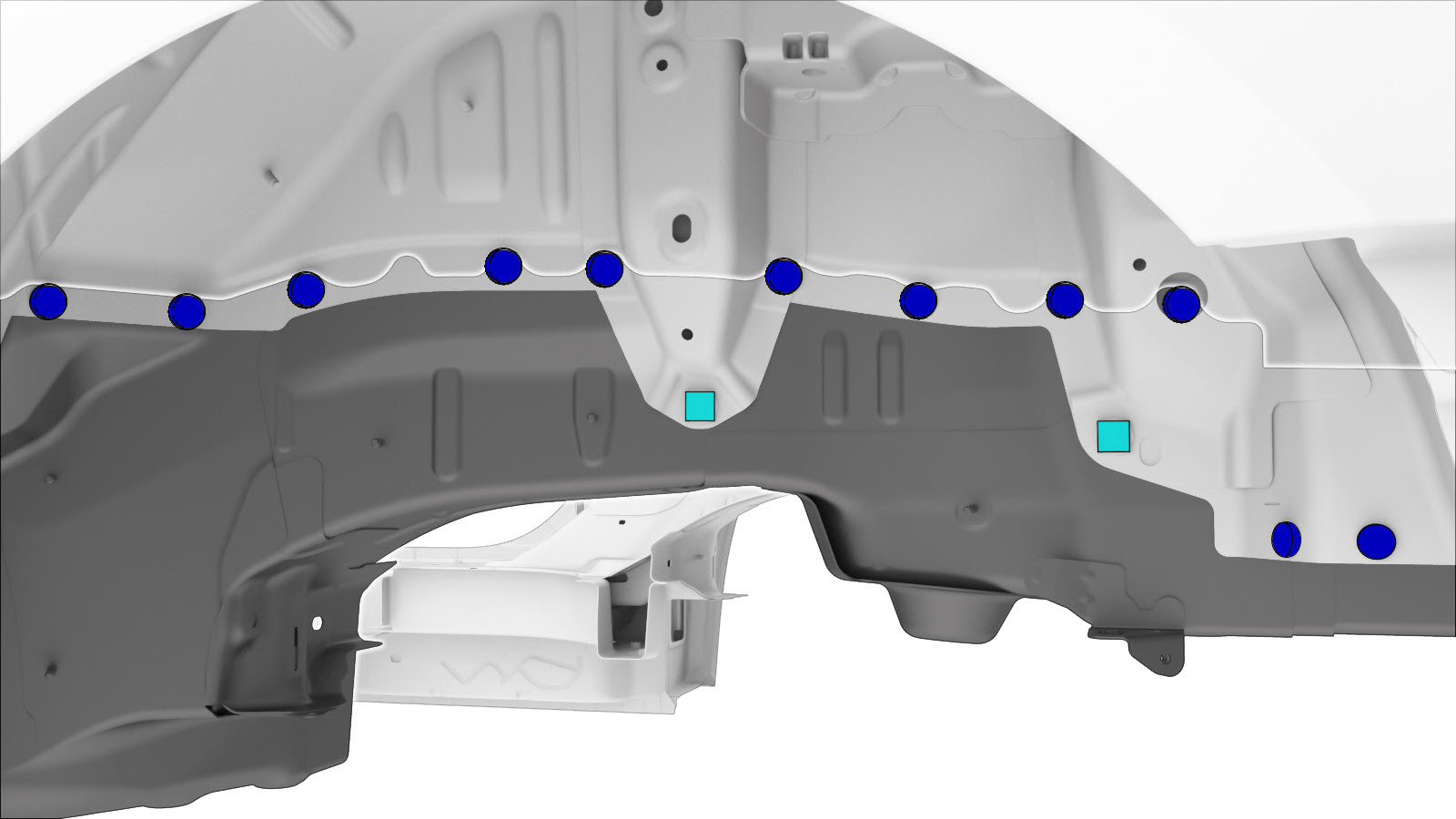

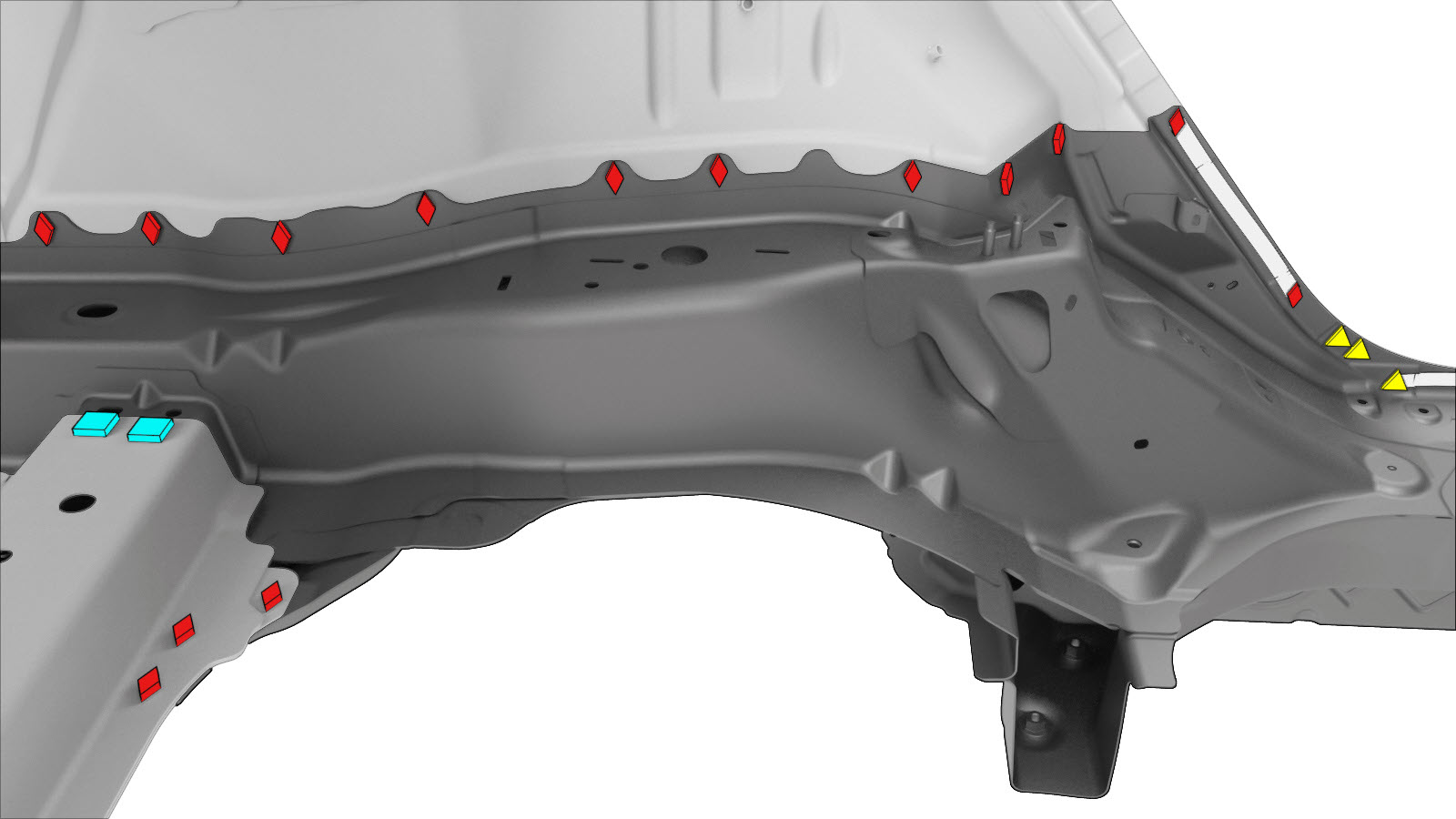

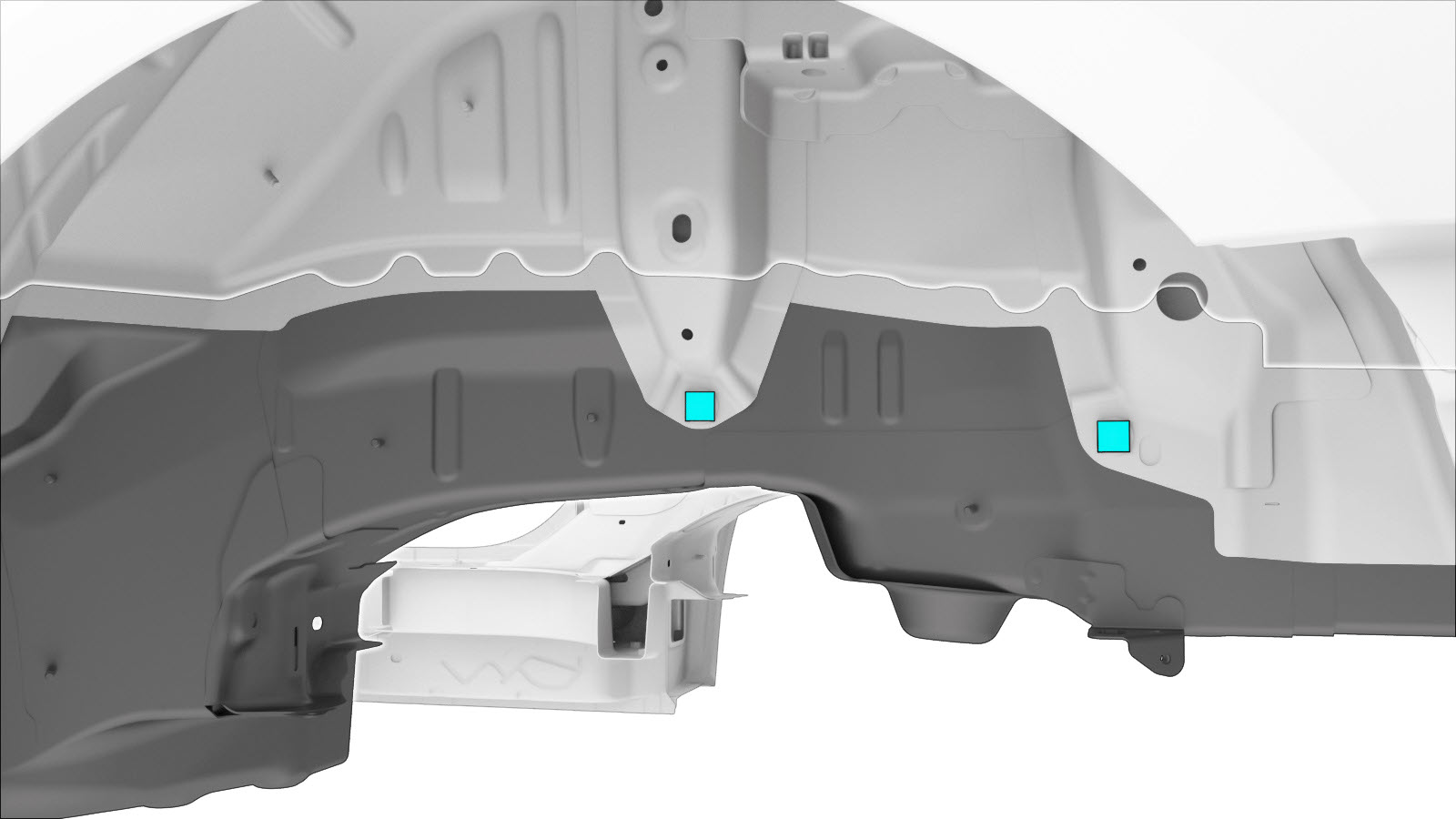

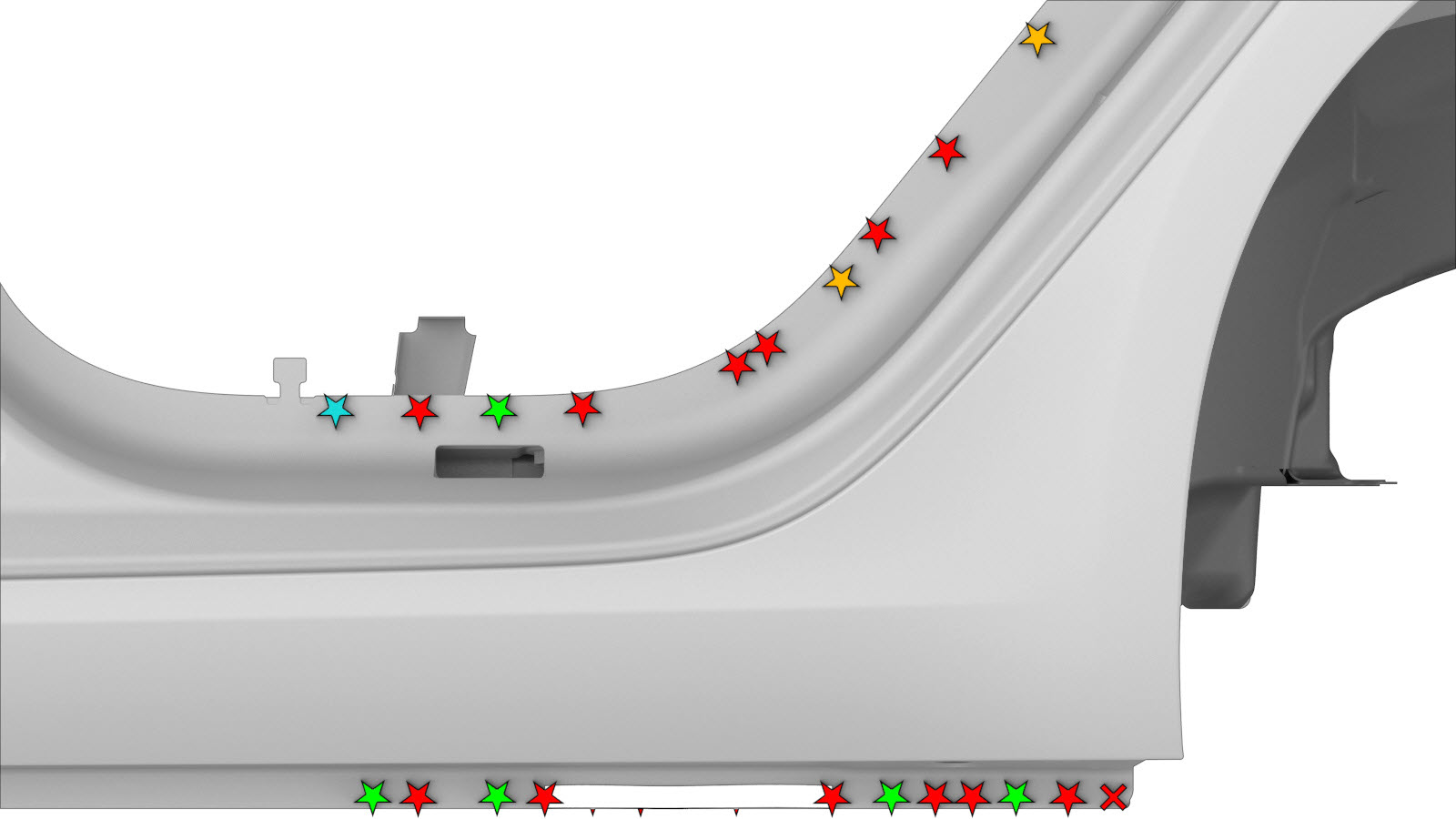

    Una X roja indica una ubicación en la que no se está sustituyendo una fijación instalada de fábrica.

    o Remaches estructurales de alta resistencia, 6,5 mm

    o Remaches abombados estructurales, 6,5 mm

    o Remaches avellanados estructurales, 6,5 mm

    o Remaches, 4,8 mm

    o Remaches avellanados, 4,8 mm, cortos

    o Remaches estructurales, 6,5 mm, cortos

    o Remaches Flow Form, S18

    o Remaches Flow Form, S28

    o Remaches Flow Form, S38

    o Remaches Flow Form, S58

    o Pernos

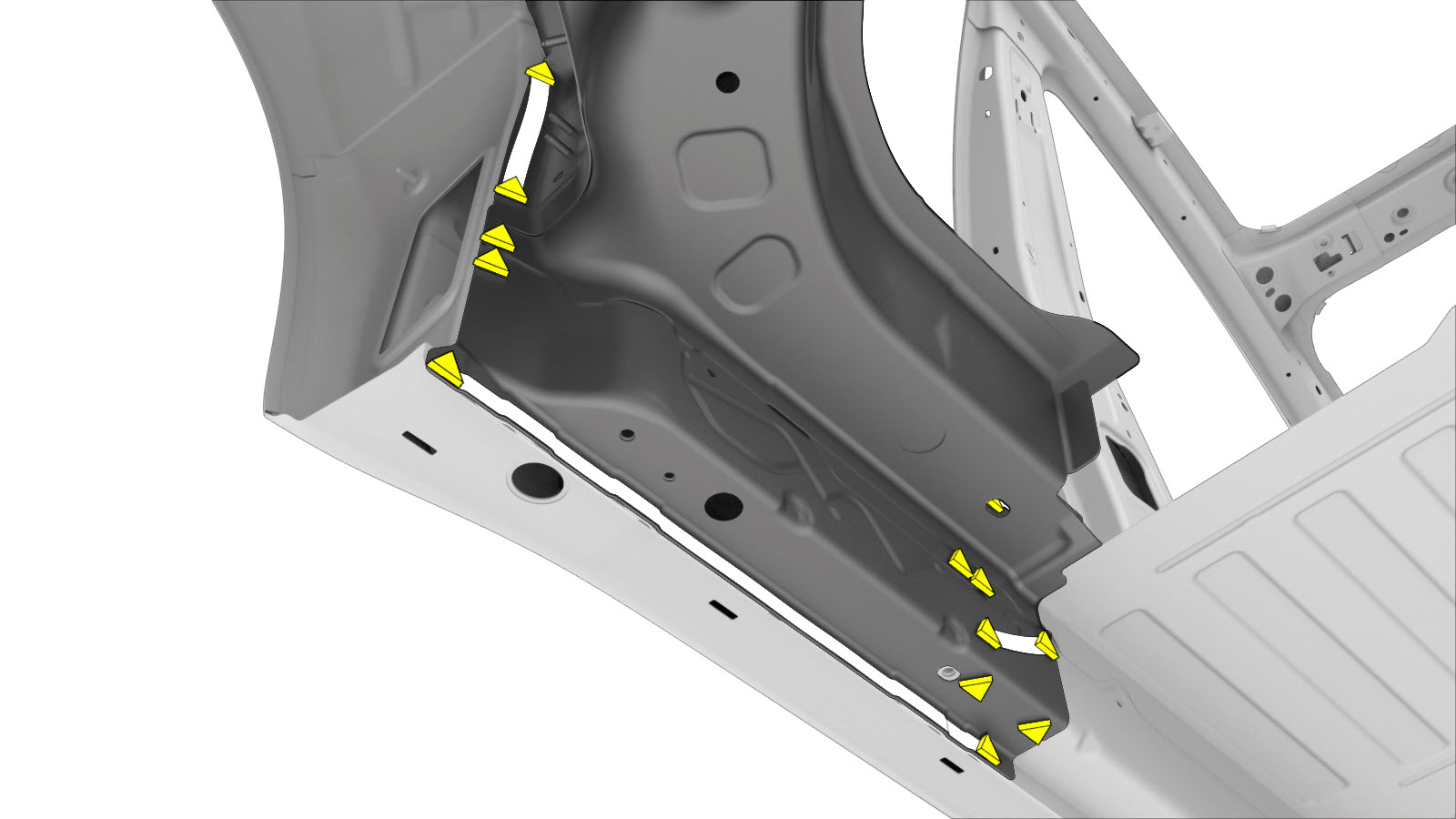

    Soldadura MIG
    Informational PurposesAn informational icon, calling your attention
    Nota
    Cada soldadura GMA tiene una longitud de 20 mm.
  8. Aplique adhesivo estructural en las superficies de contacto del vehículo y en el nuevo componente o componentes.
  9. Instale el componente o los componentes nuevos.
    Apriete los pernos como se indica:
    • Pernos de cabeza hexagonal: SEMS,[FL],HX,M8X23.5,[109],G1009,PTC, referencia 1063260-00-C: 24 Nm.
    • Pernos de cabeza hexagonal: HH M8X29 109 G1009 B M, referencia 1623708-00-A: 19 Nm.
  10. Realice la soldadura MIG.
    Soldadura MIG
    Informational PurposesAn informational icon, calling your attention
    Nota
    Cada soldadura GMA tiene una longitud de 20 mm.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    Aviso
    Si no se respetan todas las precauciones de seguridad durante la soldadura, incluyendo el uso de equipo de protección individual, podrían provocarse lesiones graves o daños en la propiedad. Solo los técnicos que han completado satisfactoriamente el curso de formación para soldadura de Tesla están autorizados para soldar componentes estructurales en vehículos Tesla.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    Aviso
    Para mantener la integridad del vehículo en caso de choque, utilice únicamente alambre de soldadura aprobado y un soldador MIG aprobado para realizar soldaduras MIG en los vehículos Tesla. Consulte Soldadoras de gas y arco metálico (GMA) e hilo de soldadura aprobados para obtener información sobre los soldadores y el hilo de soldadura GMA aprobados.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    PRECAUCIÓN
    No suelde en un vehículo Tesla antes de realizar el procedimiento de aislamiento eléctrico del vehículo (consulte el Manual de servicio específico del vehículo para obtener más información sobre el procedimiento de aislamiento eléctrico del vehículo). Soldar en un vehículo Tesla con un sistema de alta o baja tensión energizado podría dañar los componentes del vehículo.
    Informational PurposesAn informational icon, calling your attention
    Nota
    Antes de la soldadura MIG, debe efectuarse una prueba de soldadura utilizando material del mismo calibre y tipo para asegurarse de que la configuración del equipo de soldadura cree una junta correcta.
  11. Instale Travesaño de refuerzo para la zona de los pies (trasera).
  12. Instale Travesaño del asiento de la tercera fila (inferior).
  13. Instale Placa de extremo del raíl del bastidor trasero.
  14. Instale Extensión del raíl del bastidor trasero a la aleta inferior.
  15. Instale Conjunto del suelo del maletero (completo).
  16. Instale Panel trasero de la carrocería.
  17. Efectúe las operaciones posteriores a la reparación necesarias.
