Tapón de la torre del amortiguador delantero

Código de corrección: 10101013002 10101013102 NOTA: Salvo que se indique lo contrario explícitamente en el procedimiento, el código de corrección anterior refleja todo el trabajo de reparación de colisiones necesario para realizar este procedimiento, incluidos los procedimientos vinculados de reparación de colisiones. No acumule códigos de corrección de reparación de colisiones a menos que se le indique explícitamente que lo haga. Añada los procedimientos mecánicos asociados necesarios para llevar a cabo este procedimiento.

Lista de piezas

Cantidad Descripción Imagen / Notas

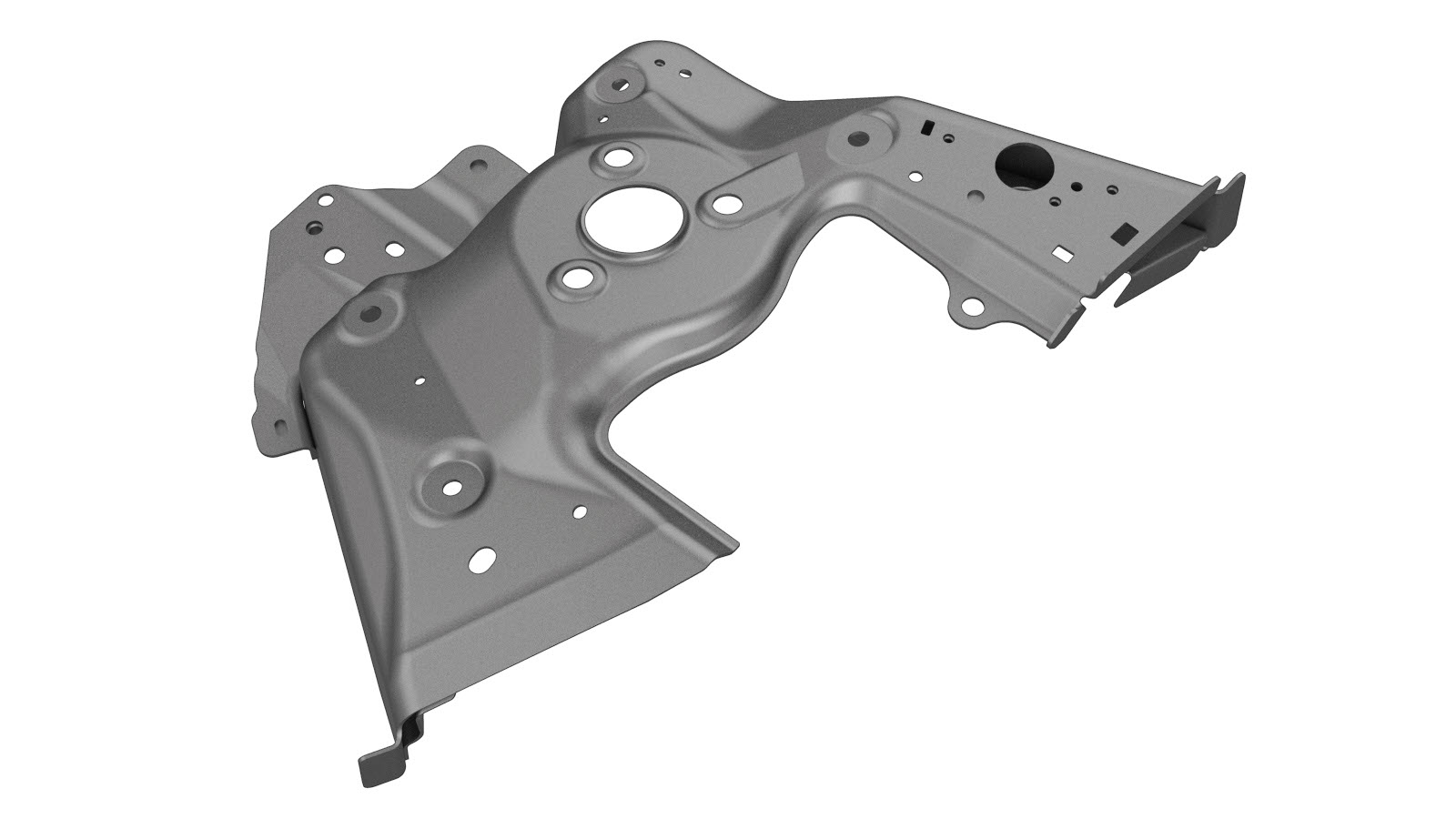

1 M3 ASY, SHOCK TOWER UPR (tapón de la torre del amortiguador delantero)
18 Remache abombado estructural, 6,5 mm
27 Remache estructural de alta resistencia, 6,5 mm
5 Perno Referencia de Tesla 1011818-00-A.
5 Tuerca Referencia de Tesla 1006628-01-A.

Al solicitar piezas, consulte el Catálogo de piezas e introduzca el VIN del vehículo que se va a reparar para encontrar las piezas correctas (y los números de pieza) para el vehículo. También puede utilizar la función de búsqueda del Catálogo de piezas para buscar una pieza específica para el vehículo.

Procedimiento de reparación

  1. Retire Panel - Aero Shield - Rear (Remove and Replace).
  2. Retire Subframe Assembly - Front (Dual Motor) (Remove and Replace).
  3. Retire Damper - Front - LH (Dual Motor) (Remove and Replace).
  4. Retire Mount - Front Upper Control Arm - LH (Remove and Replace).
  5. Retire Fender Assembly - Front - LH (Remove and Install).
  6. Retire A/C Compressor and Supermanifold (Remove and Replace).
  7. Retire Assembly - Brake Lines - Master Cylinder to HCU (LHD) (Remove and Replace).
  8. Retire Assembly - Brake Booster and Master Cylinder (LHD) (Remove and Replace).
  9. Retire Brake Hydraulic Control Unit (Remove and Replace).
  10. Retire Radiator (Remove and Replace).
  11. Retire Cooling Fan Module (Remove and Replace).
  12. Retire Exterior del panel lateral.

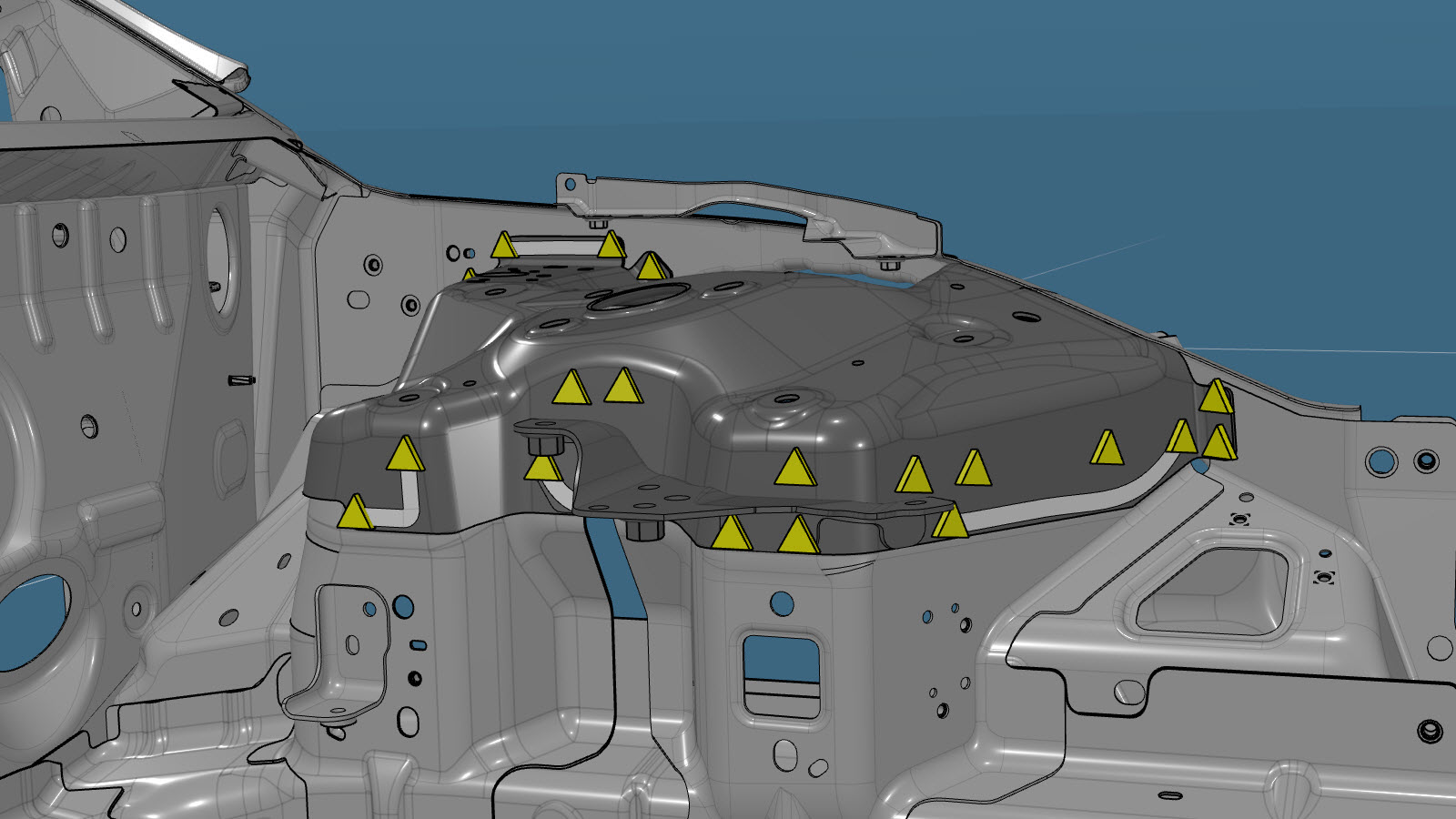

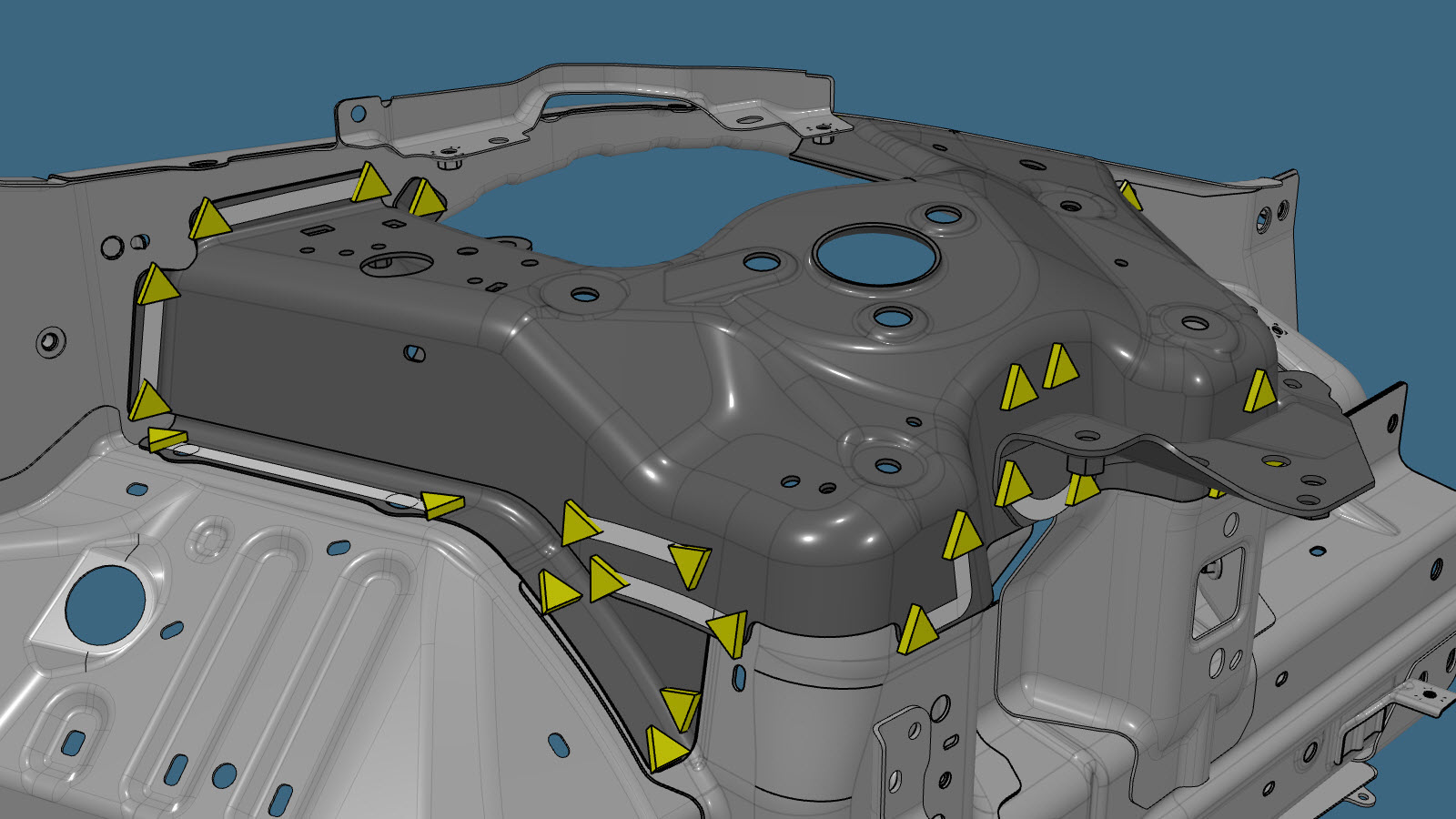

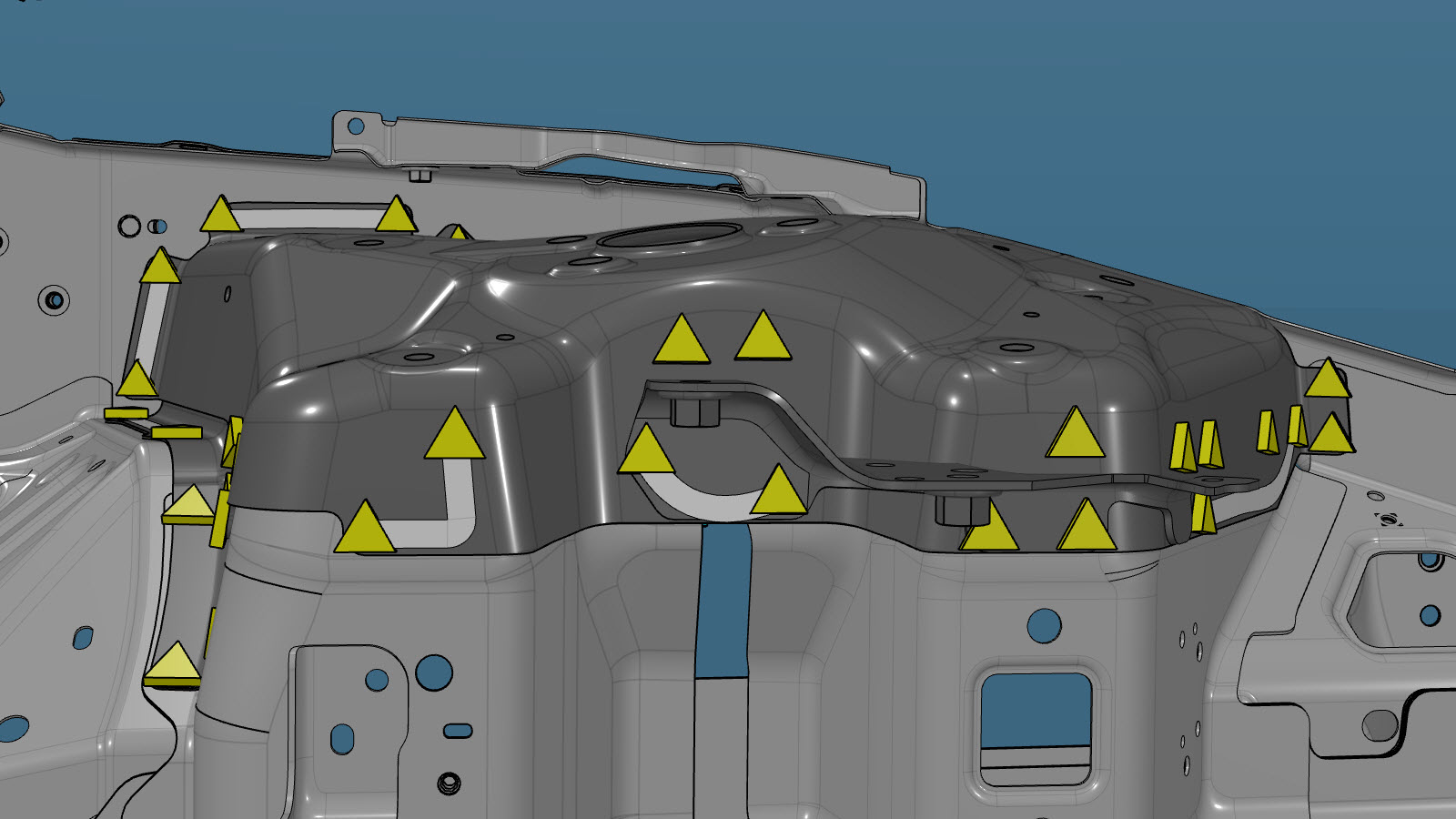

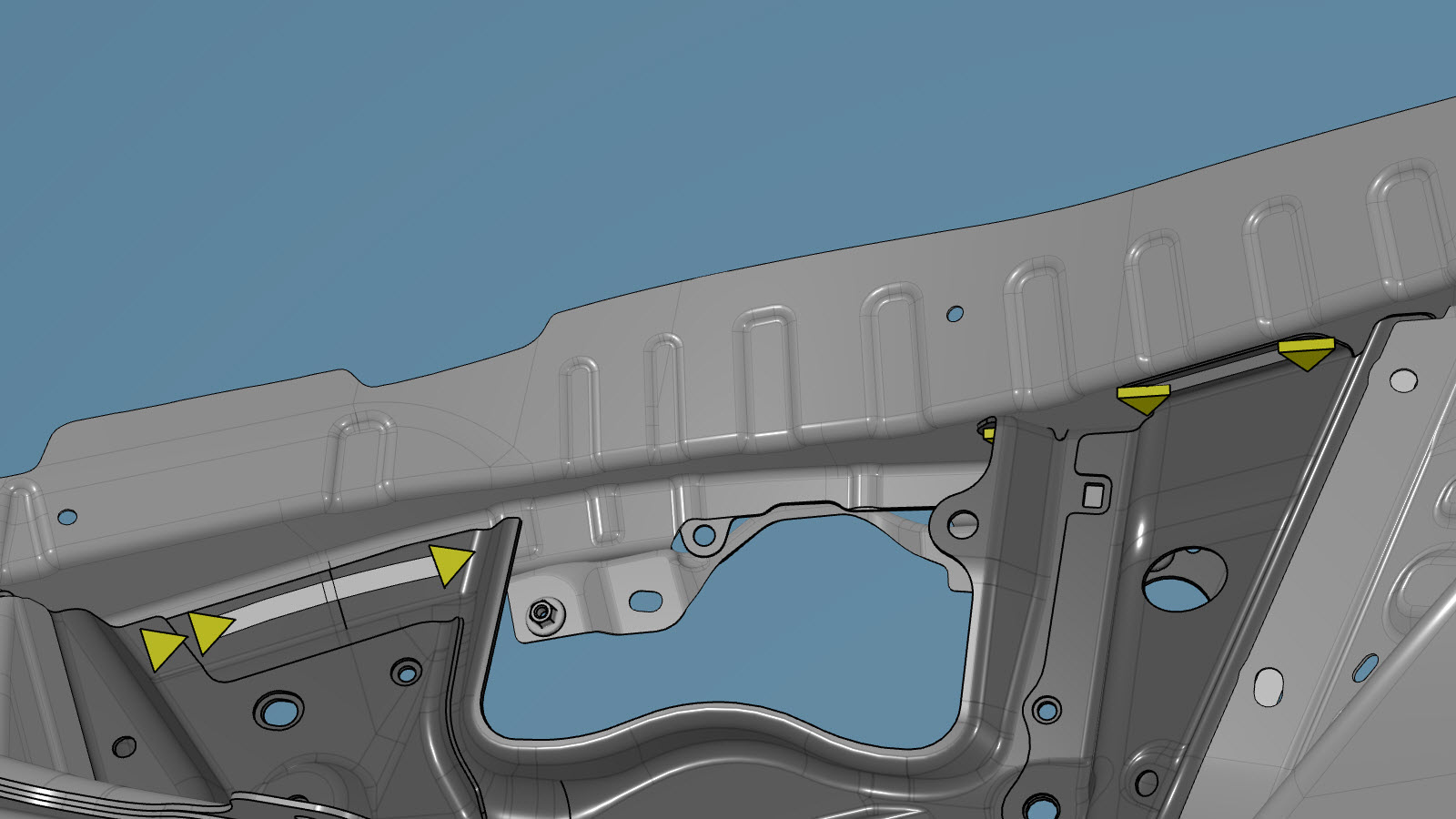

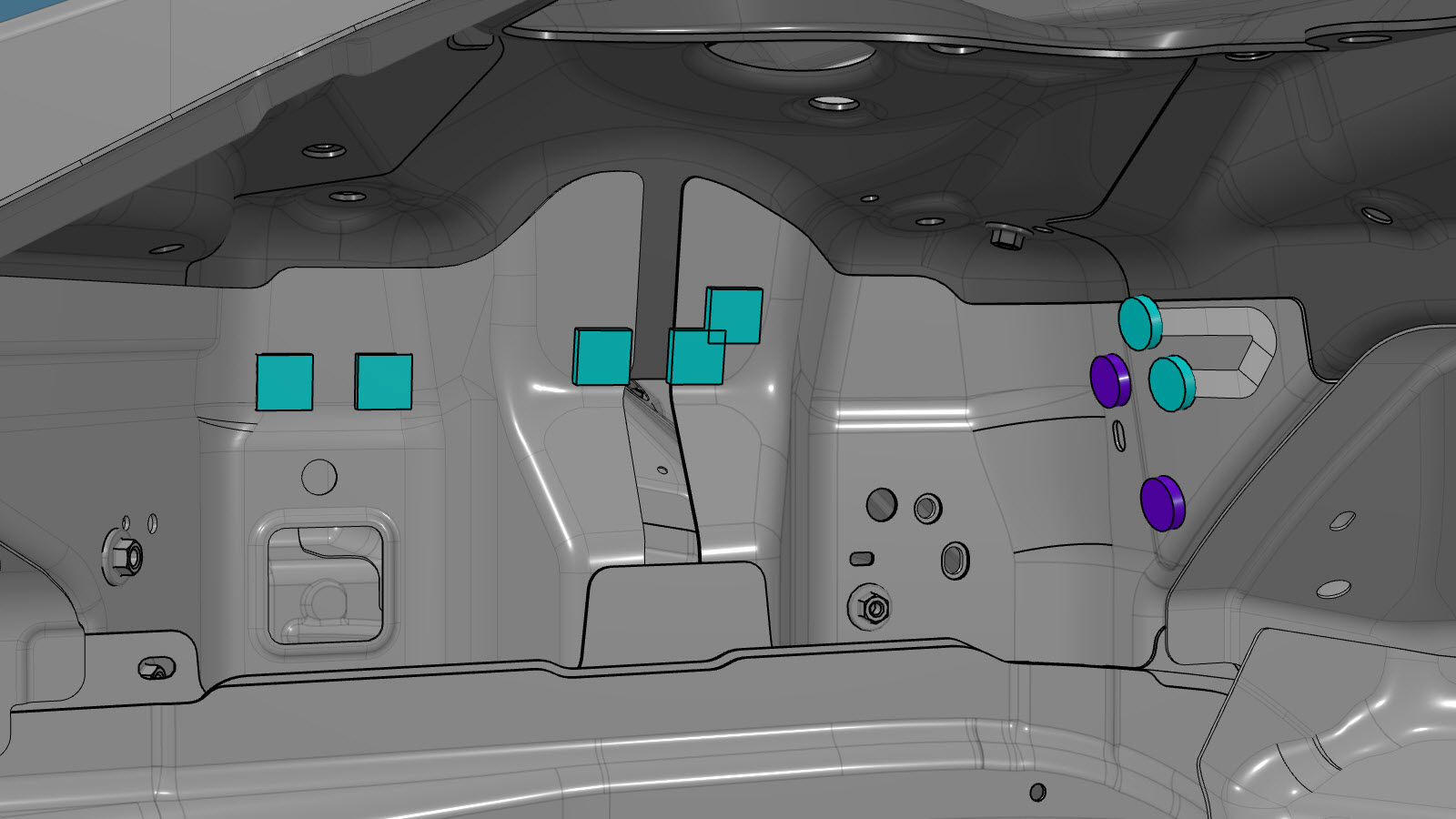

  13. Retire el componente original.
    o Soldaduras por puntos de fábrica

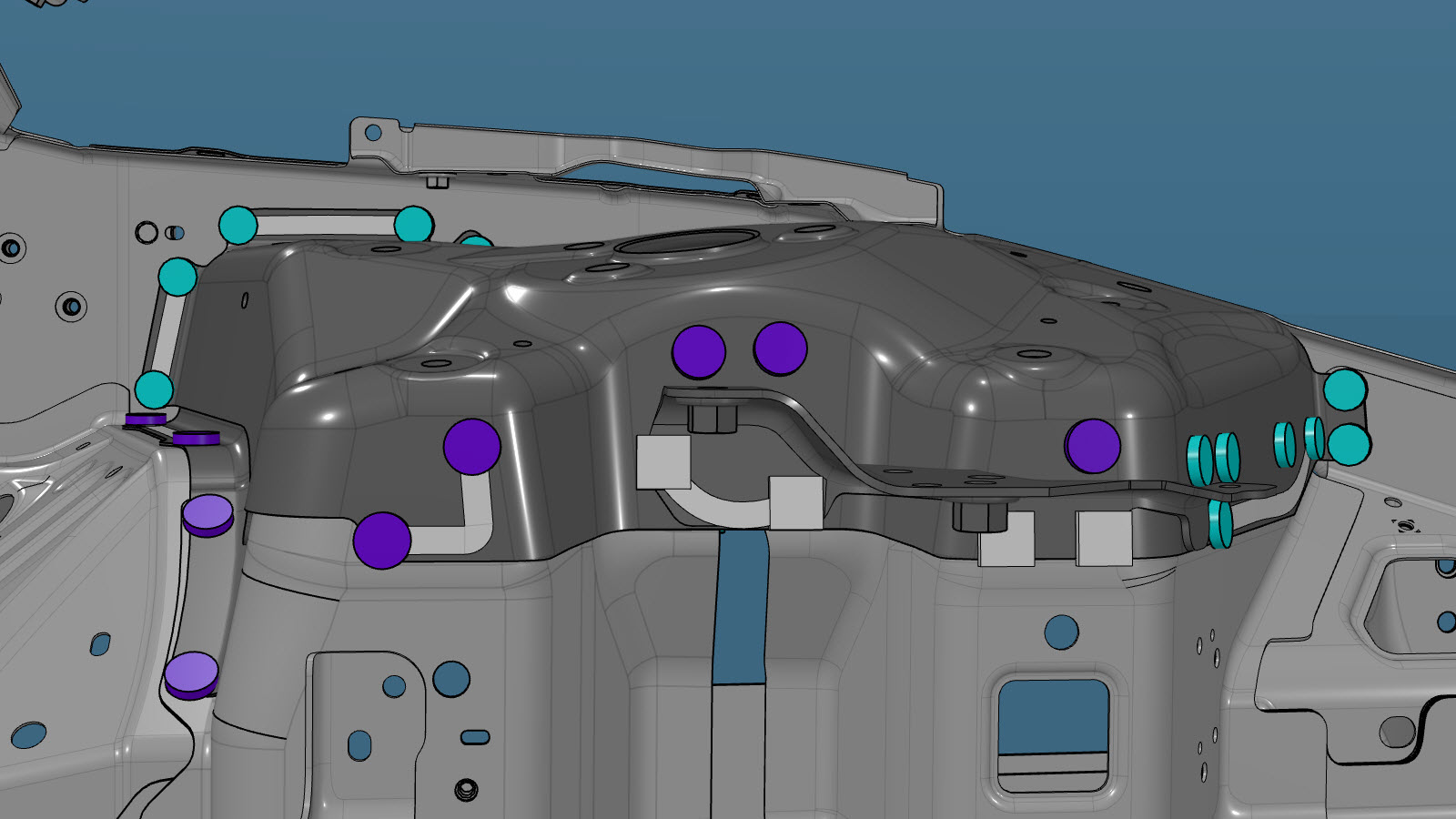

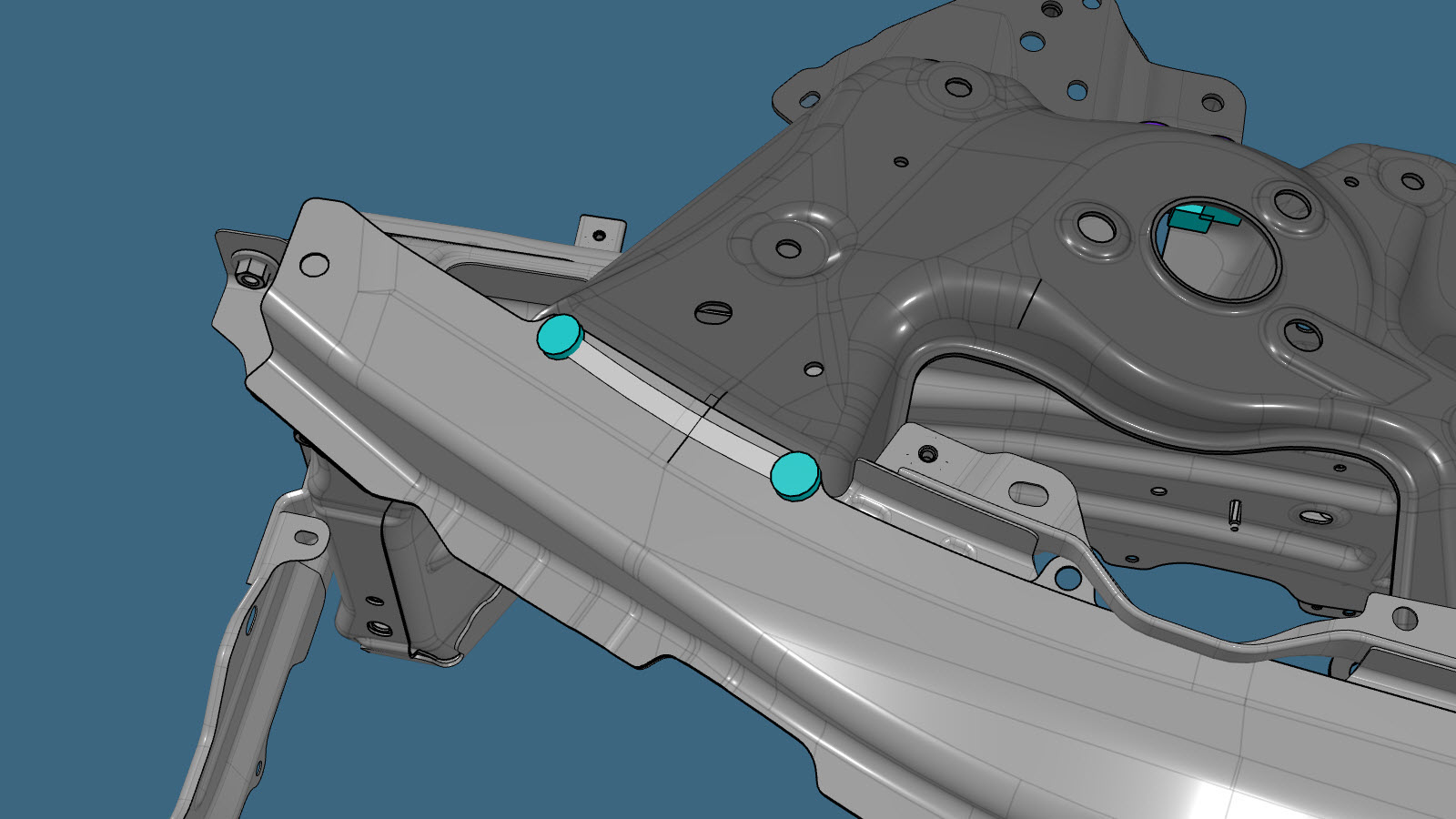

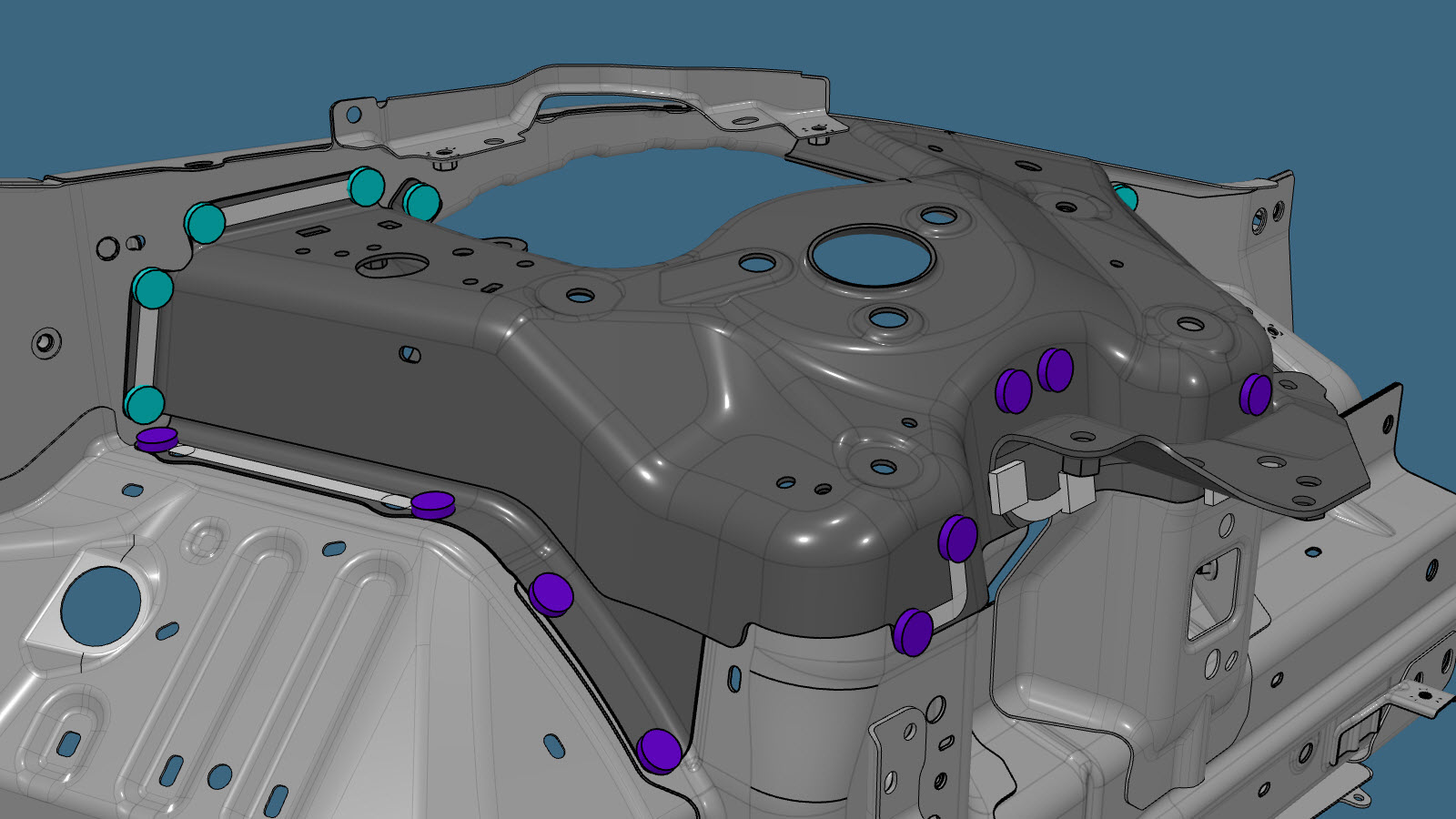

  14. Preparación para la instalación.
    Remache abombado estructural, 6,5 mm

    Remache estructural de alta resistencia, 6,5 mm

    Perno

    Tuerca

  15. Aplique adhesivo estructural en las superficies de contacto del vehículo y en el nuevo componente o componentes.
  16. Instale el componente o los componentes nuevos.
    Informational PurposesAn informational icon, calling your attention
    Nota
    Apriete los pernos a 22 Nm.
  17. Instale Exterior del panel lateral.

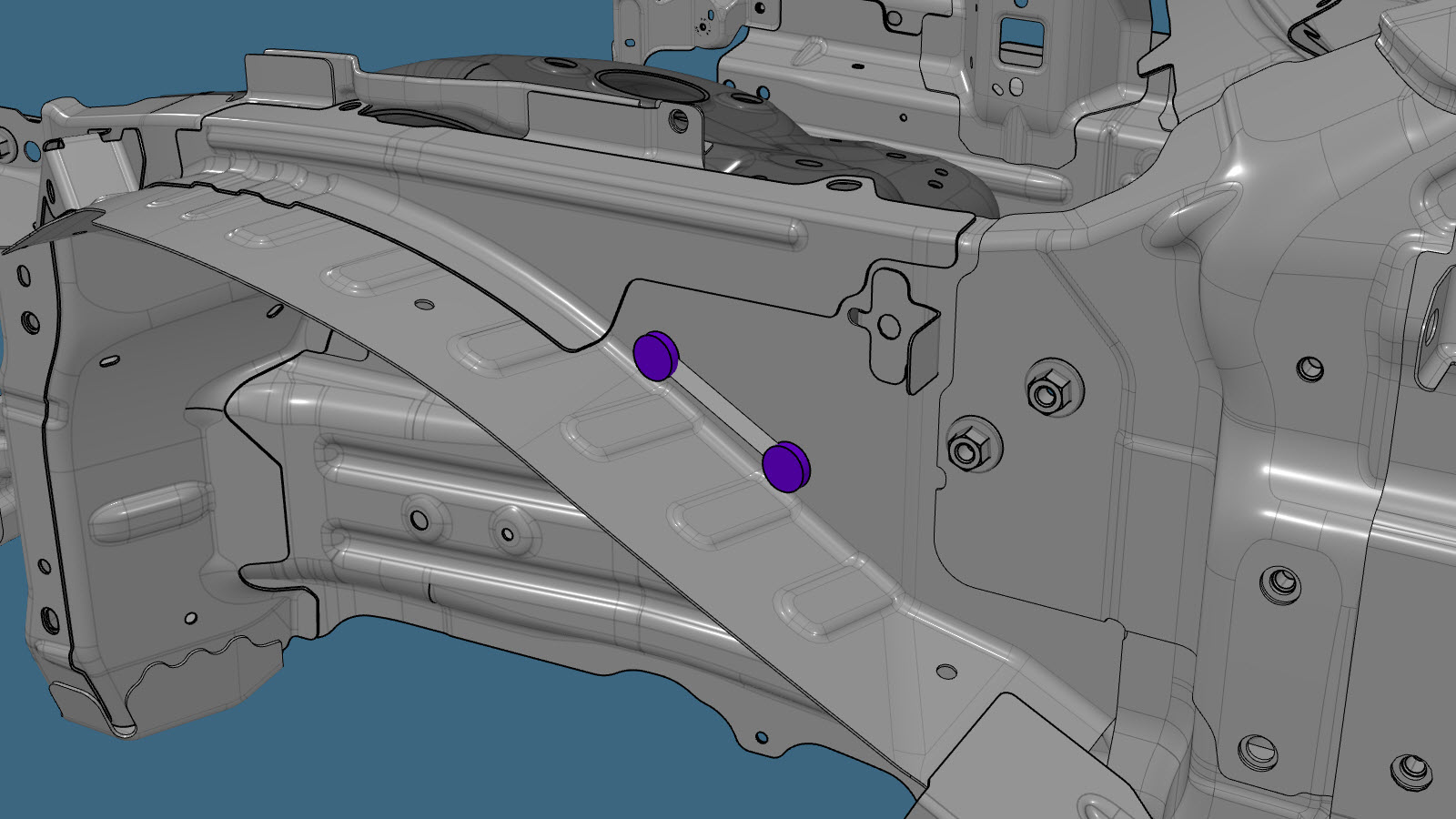

  18. Instale las fijaciones como se indica.
    Remache estructural de alta resistencia, 6,5 mm
  19. Efectúe las operaciones posteriores a la reparación necesarias.
  20. Instale Cooling Fan Module (Remove and Replace).
  21. Instale Radiator (Remove and Replace).
  22. Instale Brake Hydraulic Control Unit (Remove and Replace).
  23. Instale Assembly - Brake Booster and Master Cylinder (LHD) (Remove and Replace).
  24. Instale Assembly - Brake Lines - Master Cylinder to HCU (LHD) (Remove and Replace).
  25. Instale A/C Compressor and Supermanifold (Remove and Replace).
  26. Instale Fender Assembly - Front - LH (Remove and Install).
  27. Instale Mount - Front Upper Control Arm - LH (Remove and Replace).
  28. Instale Damper - Front - LH (Dual Motor) (Remove and Replace).
  29. Instale Subframe Assembly - Front (Dual Motor) (Remove and Replace).
  30. Instale Panel - Aero Shield - Rear (Remove and Replace).
