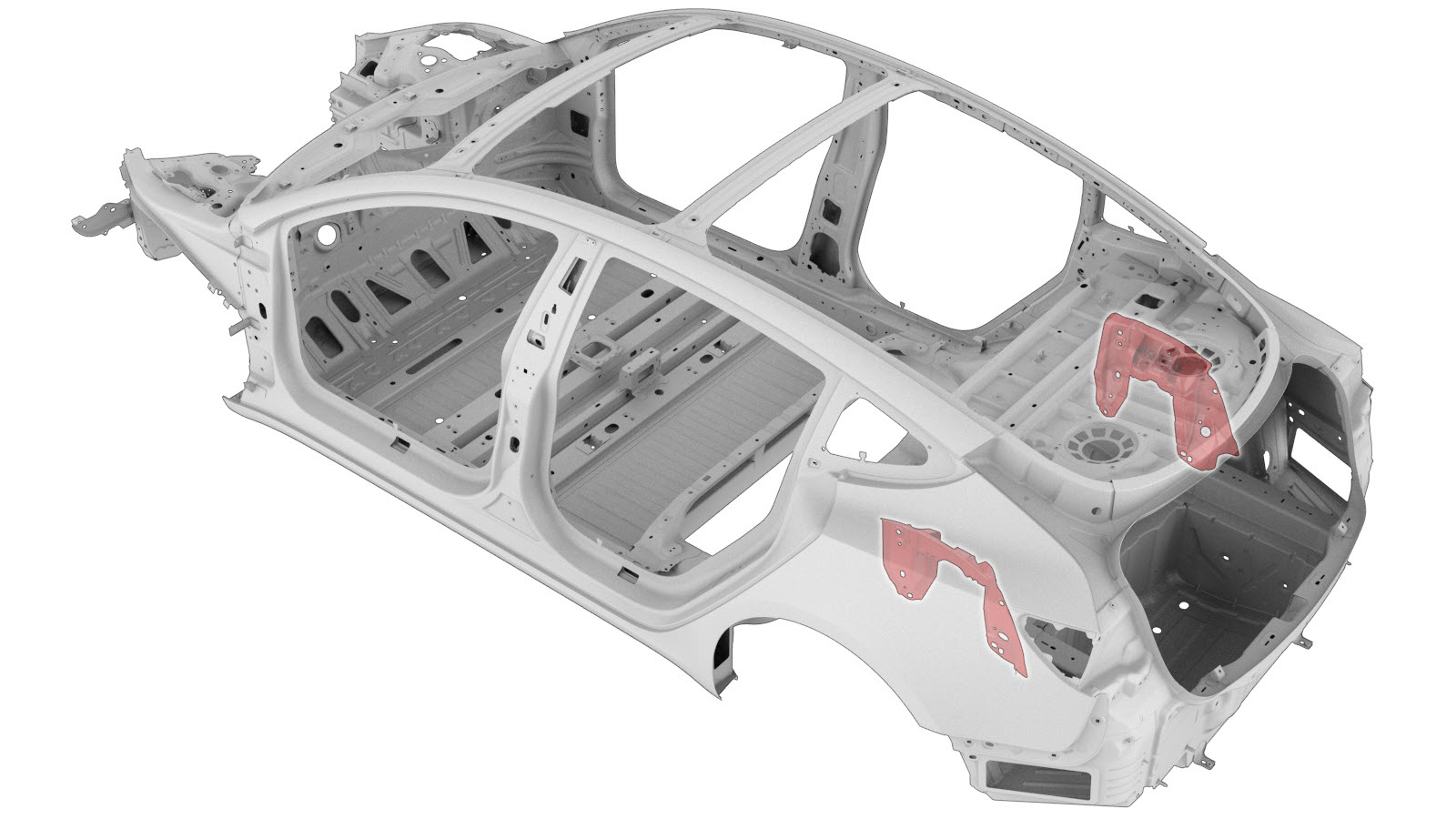

Conjunto de soporte superior del amortiguador trasero con refuerzos

Código de corrección: 10101906102 10101906202 NOTA: Salvo que se indique expresamente en el procedimiento, el código de corrección anterior incluye todos los trabajos de reparación de carrocería y de servicio necesarios para realizar este procedimiento, incluidos los procedimientos relacionados. No acumule códigos de corrección de reparación de colisiones a menos que se le indique explícitamente que lo haga. En función de los daños del vehículo, pueden ser necesarias reparaciones adicionales.

Lista de piezas

Cantidad Descripción Imagen / Notas
1

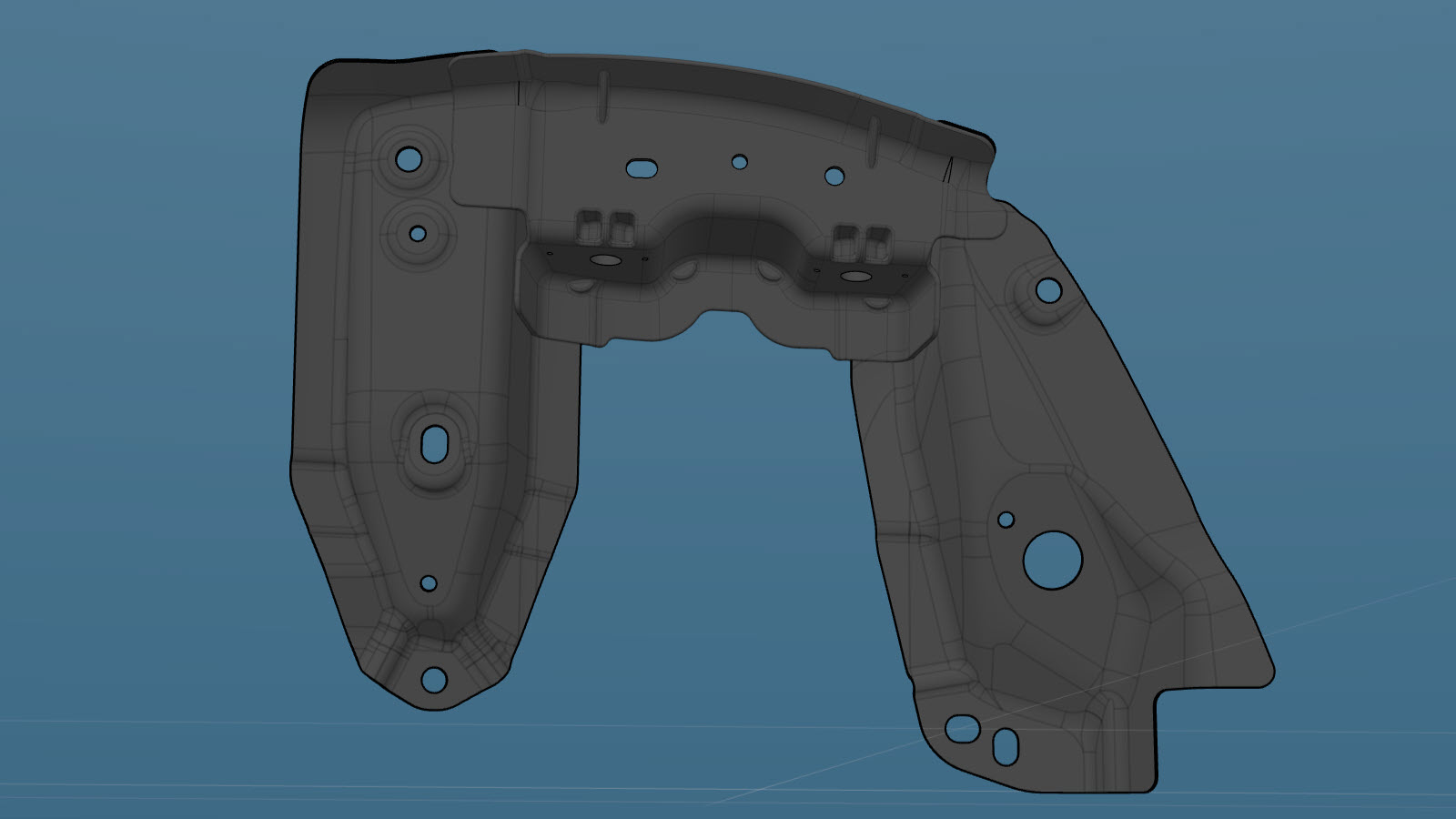

Asy, Damper Mount Rr (soporte superior del amortiguador trasero con refuerzos)
8 Remache abombado estructural, 6,5 mm
22 Remache estructural de alta resistencia, 6,5 mm
2 Perno , M8x23,5

Al solicitar piezas, consulte el Catálogo de piezas e introduzca el VIN del vehículo que se va a reparar para encontrar las piezas correctas (y los números de pieza) para el vehículo. También puede utilizar la función de búsqueda del Catálogo de piezas para buscar una pieza específica para el vehículo.

Procedimiento de reparación

  1. Retire Diffuser - Rear Fascia (Remove and Replace).
  2. Retire Wheel Arch Liner - Rear - LH (Remove and Replace).
  3. Retire Damper - Rear - LH (Remove and Replace).
  4. Retire Link - Aft - Lower - Rear - LH (Remove and Replace).
  5. Retire Link - Fore - Lower - Rear - LH (Remove and Replace).
  6. Retire Link - Aft - Upper - Rear - LH (Remove and Replace).
  7. Retire Link - Fore - Upper - Rear - LH (Remove and Replace).
  8. Retire Link - Fore - Upper - Rear - RH (Remove and Replace).
  9. Retire Toe link - Rear - LH (Remove and Replace).
  10. Retire Trim - Side - Trunk - LH (Remove and Replace).
  11. Retire Busbar - Charge Port to HV Battery (China) (Remove and Replace).

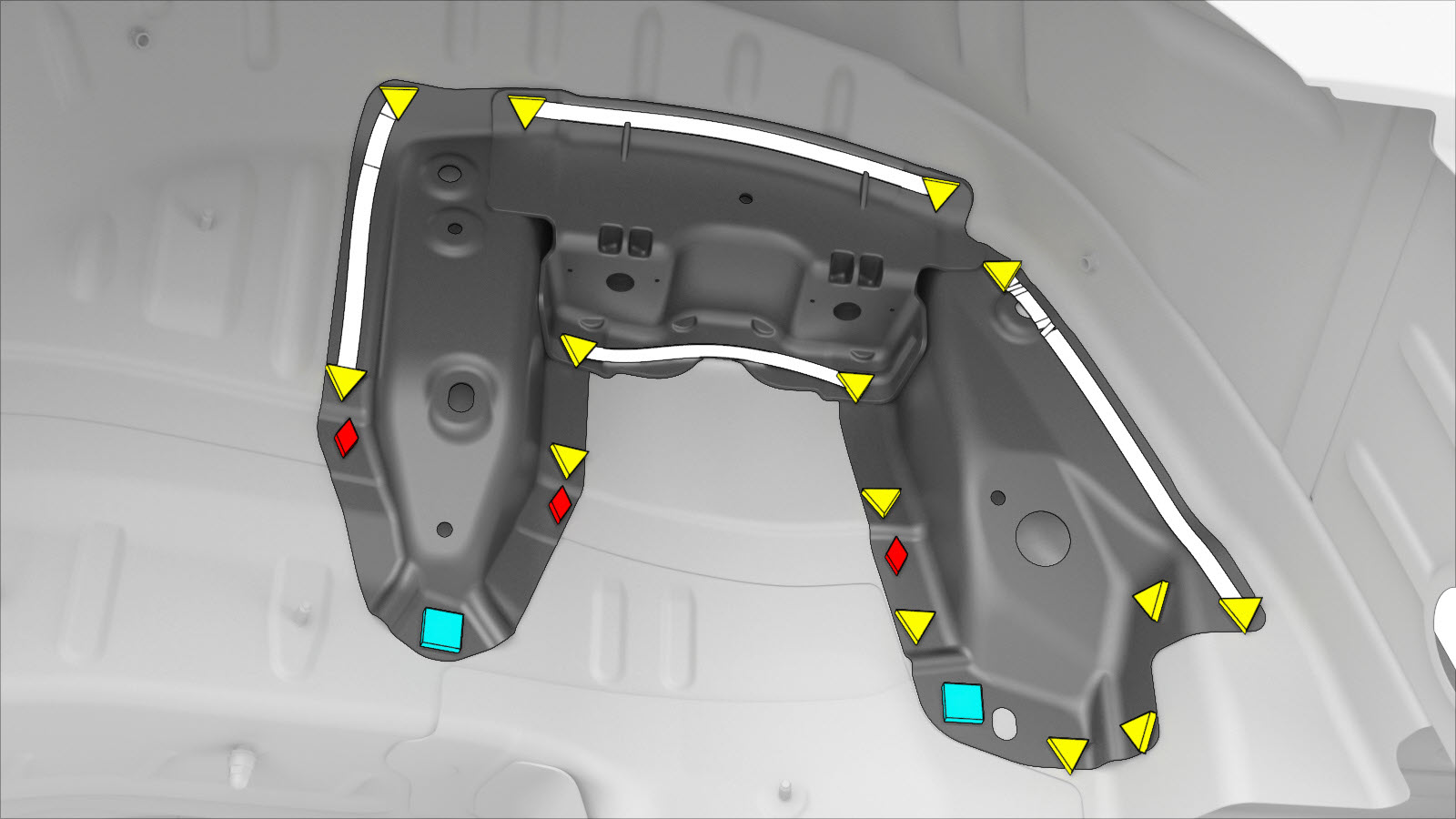

  12. Retire el componente original.

    o Soldaduras por puntos de fábrica

    o SPR de fábrica

    o Pernos

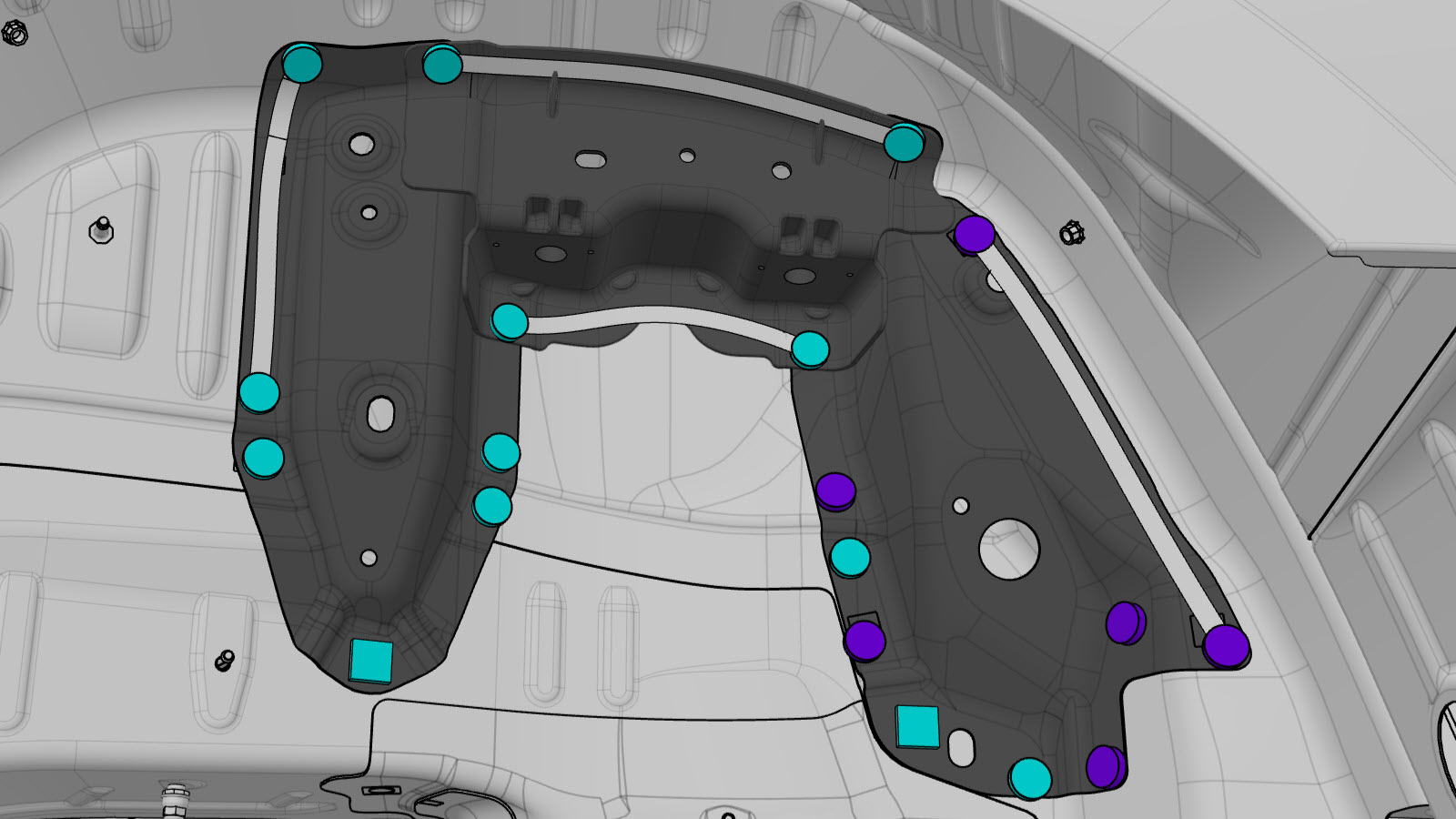

  13. Preparación para la instalación.

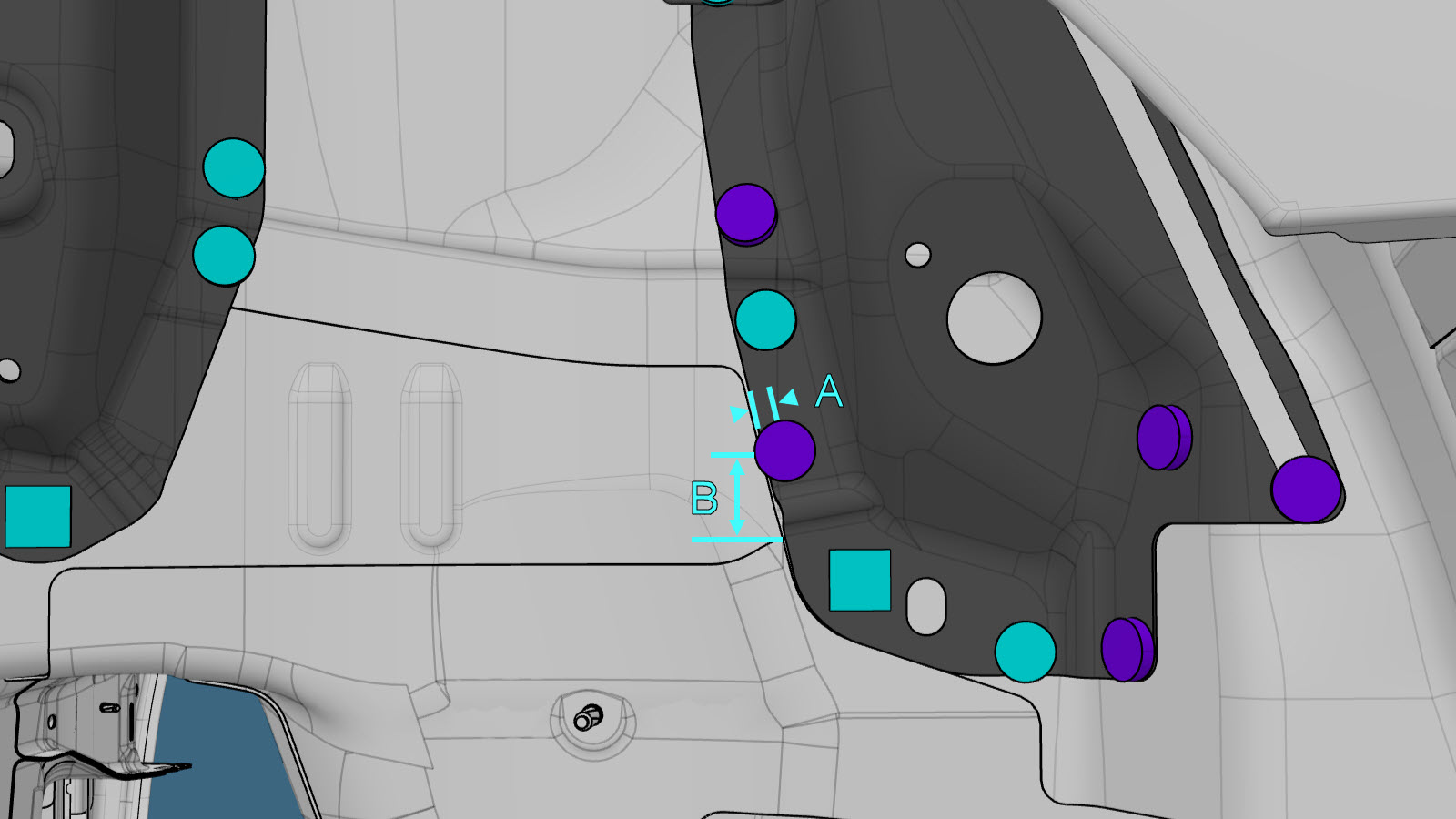

    Línea/punto de referencia

    o Remaches estructurales de alta resistencia, 6,5 mm

    o Remaches abombados estructurales, 6,5 mm
    • A = 7 mm.
    • B = 29.5 mm.

    o Pernos

  14. Aplique adhesivo estructural en las superficies de contacto del vehículo y en el nuevo componente o componentes.
  15. Instale el componente o los componentes nuevos.
    Apriete los pernos a 24 Nm.
  16. Efectúe las operaciones posteriores a la reparación necesarias.
  17. Instale Busbar - Charge Port to HV Battery (China) (Remove and Replace).
  18. Instale Trim - Side - Trunk - LH (Remove and Replace).
  19. Instale Toe link - Rear - LH (Remove and Replace).
  20. Instale Link - Fore - Upper - Rear - RH (Remove and Replace).
  21. Instale Link - Fore - Upper - Rear - LH (Remove and Replace).
  22. Instale Link - Aft - Upper - Rear - LH (Remove and Replace).
  23. Instale Link - Fore - Lower - Rear - LH (Remove and Replace).
  24. Instale Link - Aft - Lower - Rear - LH (Remove and Replace).
  25. Instale Damper - Rear - LH (Remove and Replace).
  26. Instale Wheel Arch Liner - Rear - LH (Remove and Replace).
  27. Instale Diffuser - Rear Fascia (Remove and Replace).
