Travesaño de refuerzo para la zona de los pies (trasera)

Información de reparación

Antes de iniciar este procedimiento, revise todas las prácticas generales y la documentación de seguridad de reparación de colisiones, y utilice el equipo de protección individual (EPI) adecuado.
Este procedimiento se puede realizar sin utilizar un banco de bastidor.

Lista de piezas


Cantidad	Descripción	Imagen / Notas

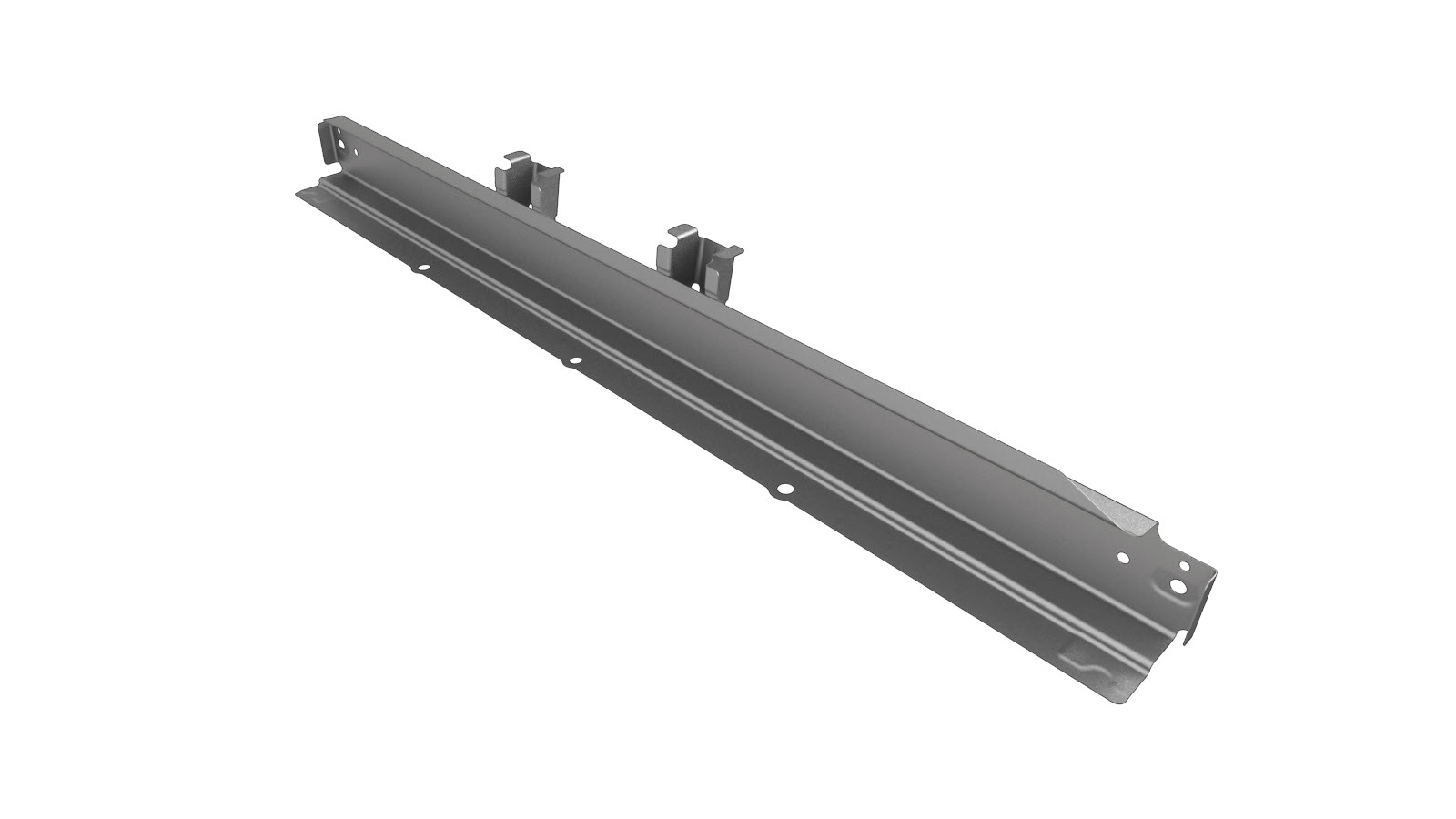

1	ASY - CROSSMEMBER HEELBOARD REAR (Travesaño de refuerzo para la zona de los pies, trasera)
12	Remache, 4,8 mm
2	Remache avellanado, 4,8 mm, largo
8	Remache avellanado, 4,8 mm, corto

Al solicitar piezas, consulte el Catálogo de piezas e introduzca el VIN del vehículo que se va a reparar para encontrar las piezas correctas (y los números de pieza) para el vehículo. También puede utilizar la función de búsqueda del Catálogo de piezas para buscar una pieza específica para el vehículo.

Procedimiento de reparación

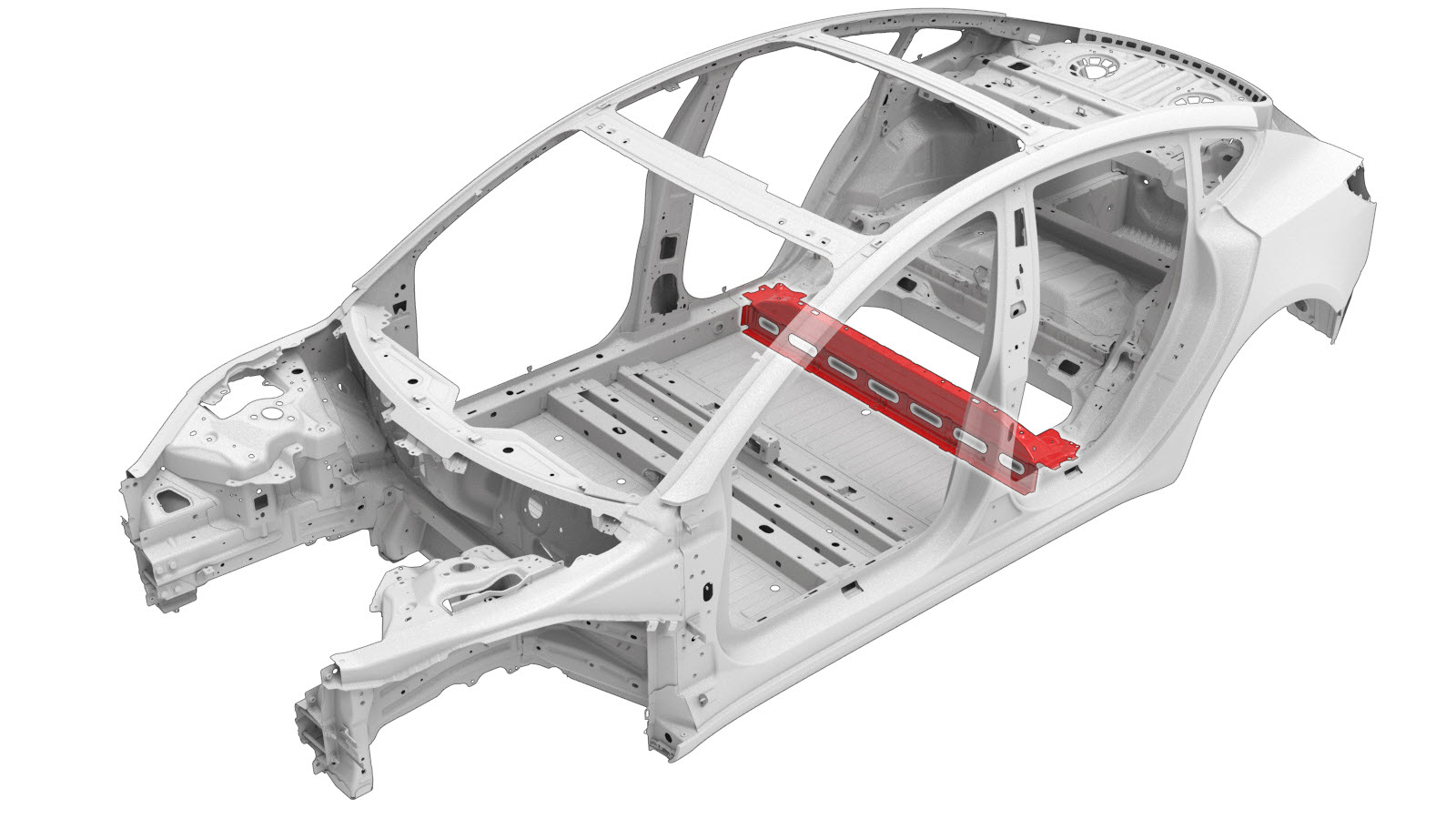

Retire Travesaño de refuerzo para la zona de los pies (delantera).

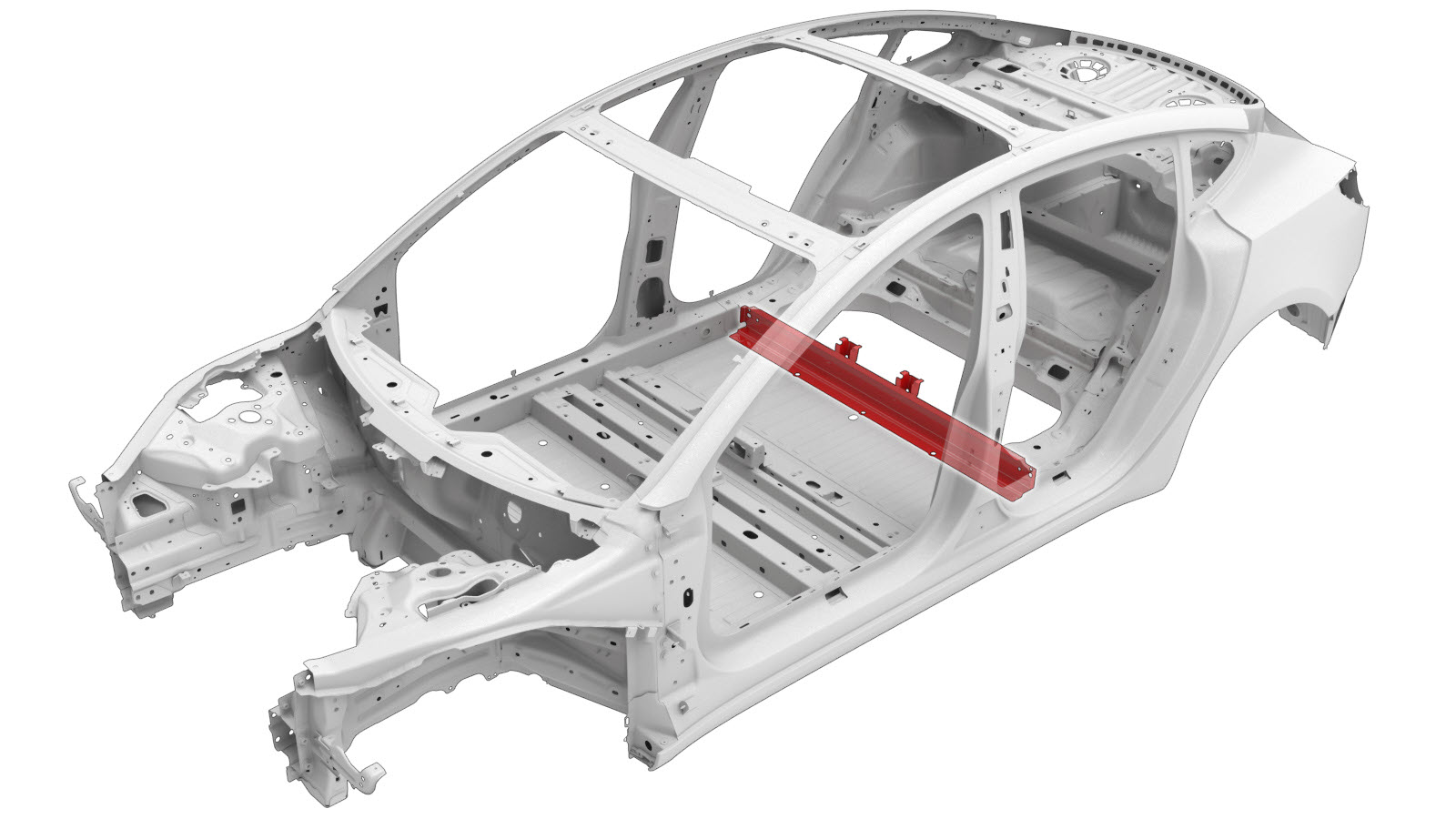

Retire el componente original.

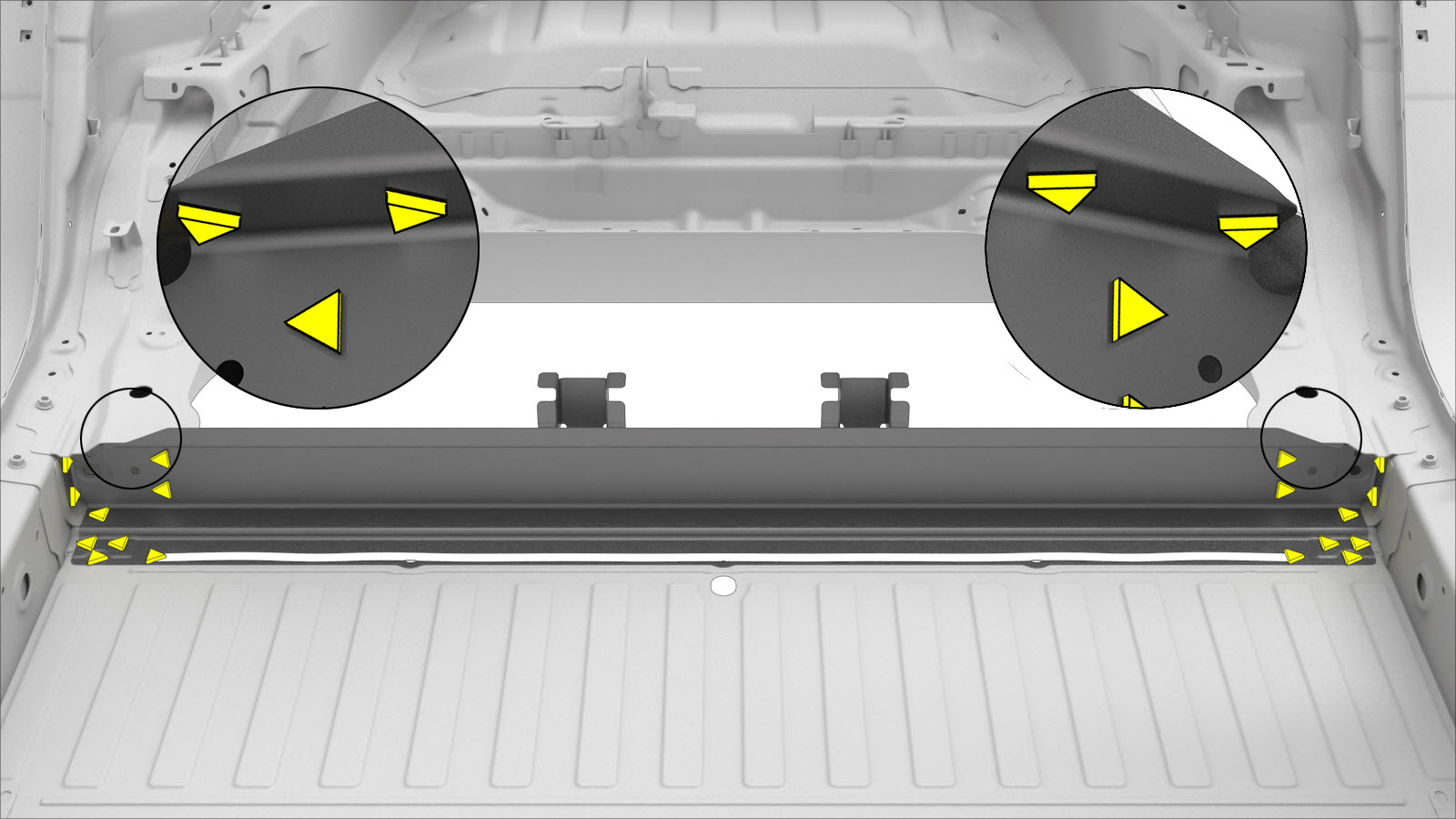

o Soldaduras por puntos de fábrica
Preparación para la instalación.

Nota

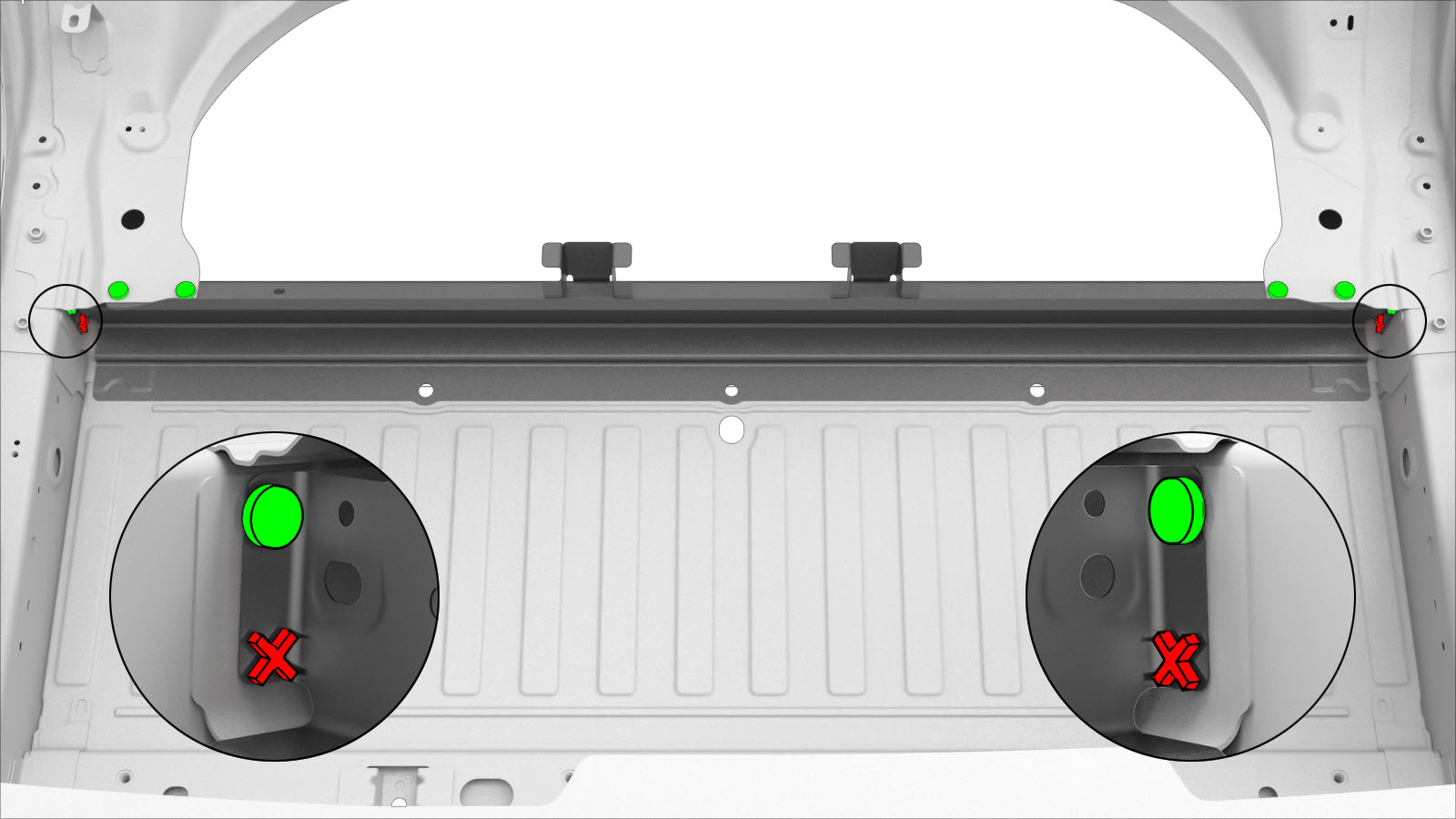

Una X roja indica una ubicación en la que no se está sustituyendo una fijación instalada de fábrica.

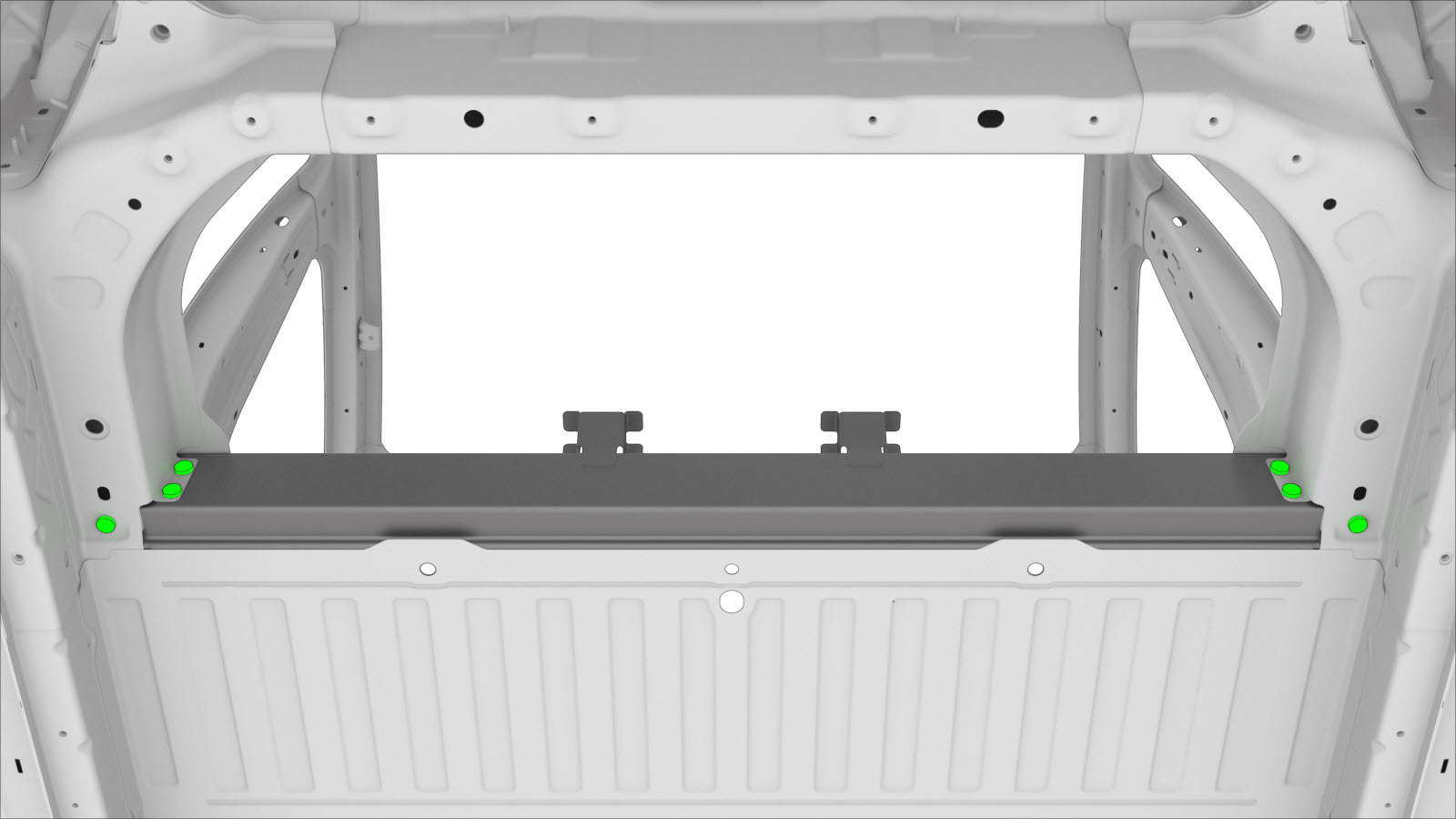

o Remaches, 4,8 mm
Aplique adhesivo estructural en las superficies de contacto del vehículo y en el nuevo componente o componentes.
Instale el componente o los componentes nuevos.
Instale Travesaño de refuerzo para la zona de los pies (delantera).

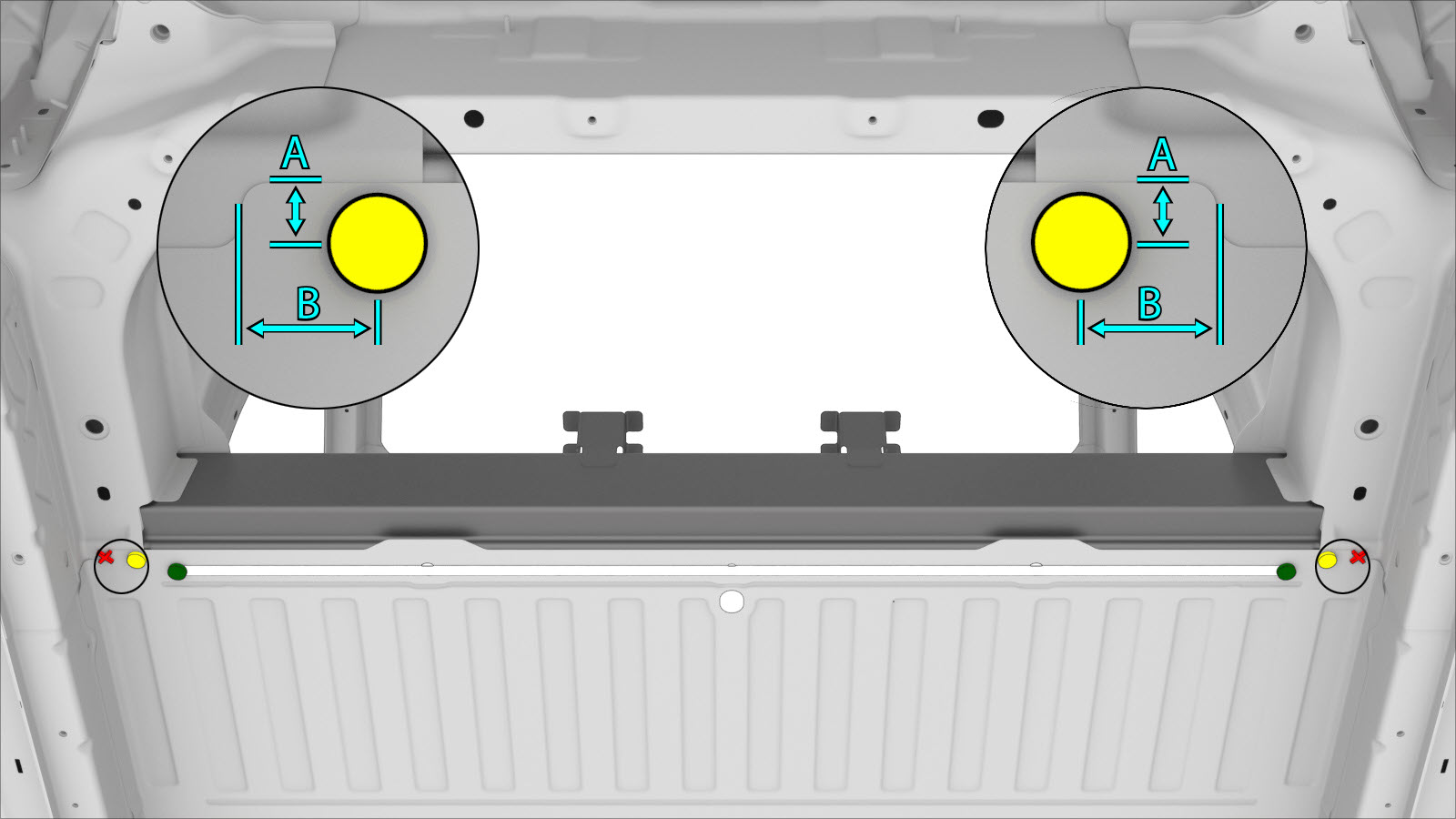

Instale las fijaciones como se indica.
o Remaches avellanados, 4,8 mm, cortos
o Remaches avellanados, 4,8 mm, largos
- A = 12 mm.
- B = 27 mm.
Efectúe las operaciones posteriores a la reparación necesarias.
