Travesaño del falso bastidor trasero (superior)

Información de reparación

Antes de iniciar este procedimiento, revise todas las prácticas generales y la documentación de seguridad de reparación de colisiones, y utilice el equipo de protección individual (EPI) adecuado.
Este procedimiento se puede realizar sin utilizar un banco de bastidor.

Lista de piezas


Cantidad	Descripción	Imagen / Notas

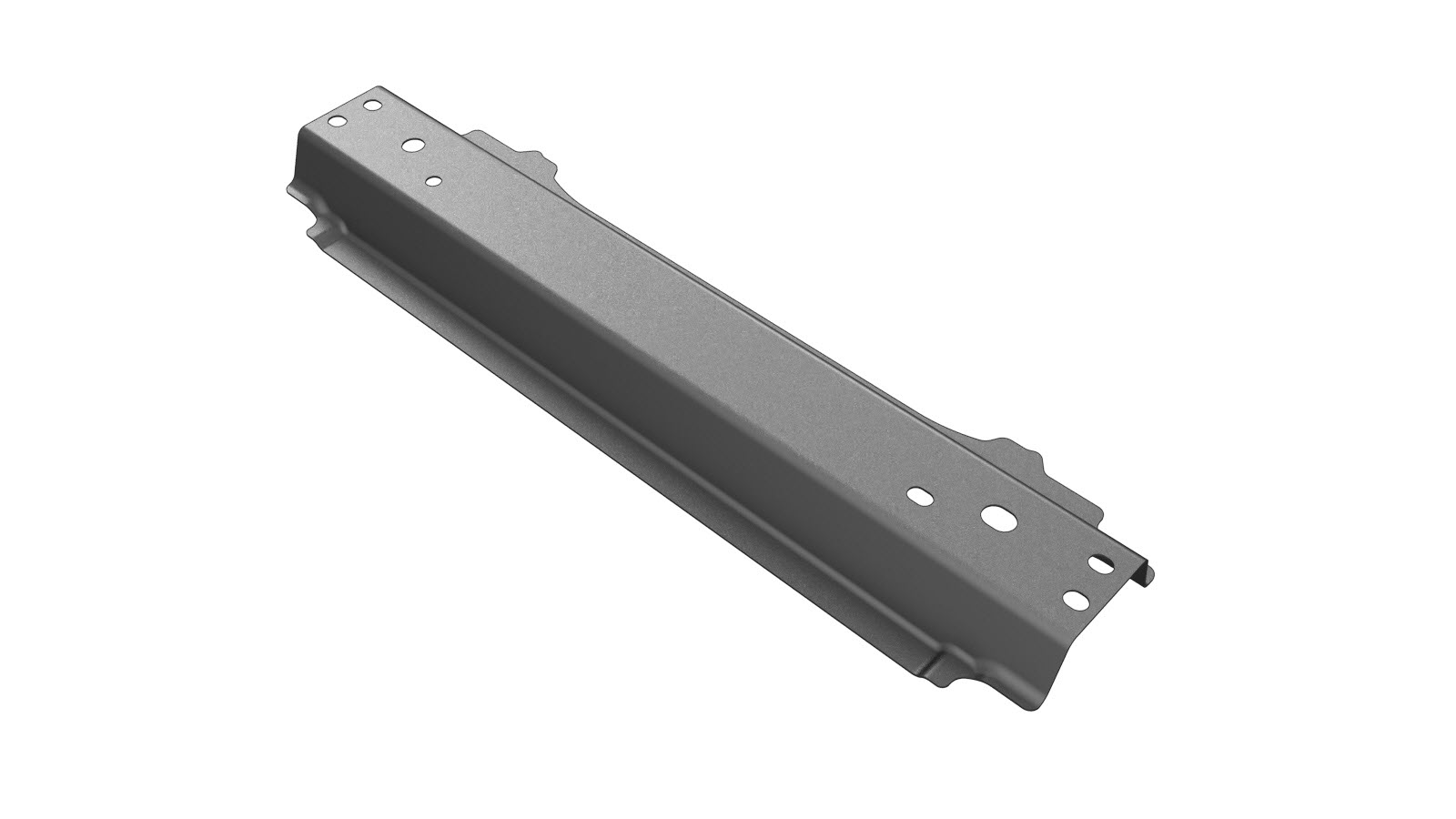

1	ASY, CROSSMEMBER, RR SUBFRAME UPR (travesaño del falso bastidor trasero, superior)
11	Remache estructural de alta resistencia, 6,5 mm
4	Perno , SEMS,[FL],HX,M8X23.5,[109],G1009,PTC.	Referencia de Tesla 1063260-00-C.

Al solicitar piezas, consulte el Catálogo de piezas e introduzca el VIN del vehículo que se va a reparar para encontrar las piezas correctas (y los números de pieza) para el vehículo. También puede utilizar la función de búsqueda del Catálogo de piezas para buscar una pieza específica para el vehículo.

Procedimiento de reparación

Retire el Conjunto del suelo del maletero (completo).

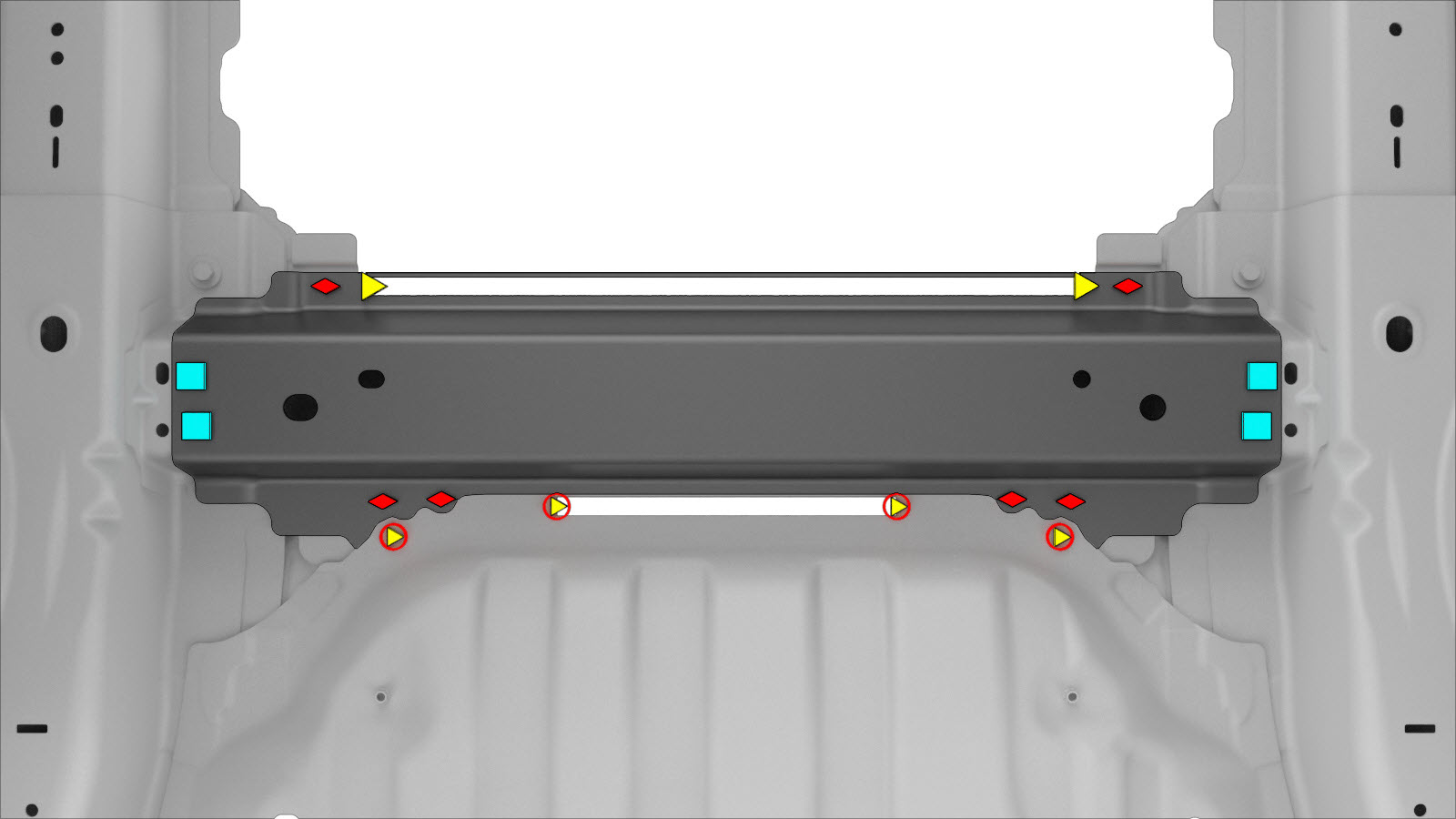

Retire el componente original.
Soldadura por puntos de fábrica

Fábrica SPR
o Perfore a través de los puntos de soldadura de fábrica
Nota
Al perforar los puntos de soldadura, utilice una broca que cree un orificio del tamaño correcto para la fijación que sustituirá a la soldadura por puntos.

Perno

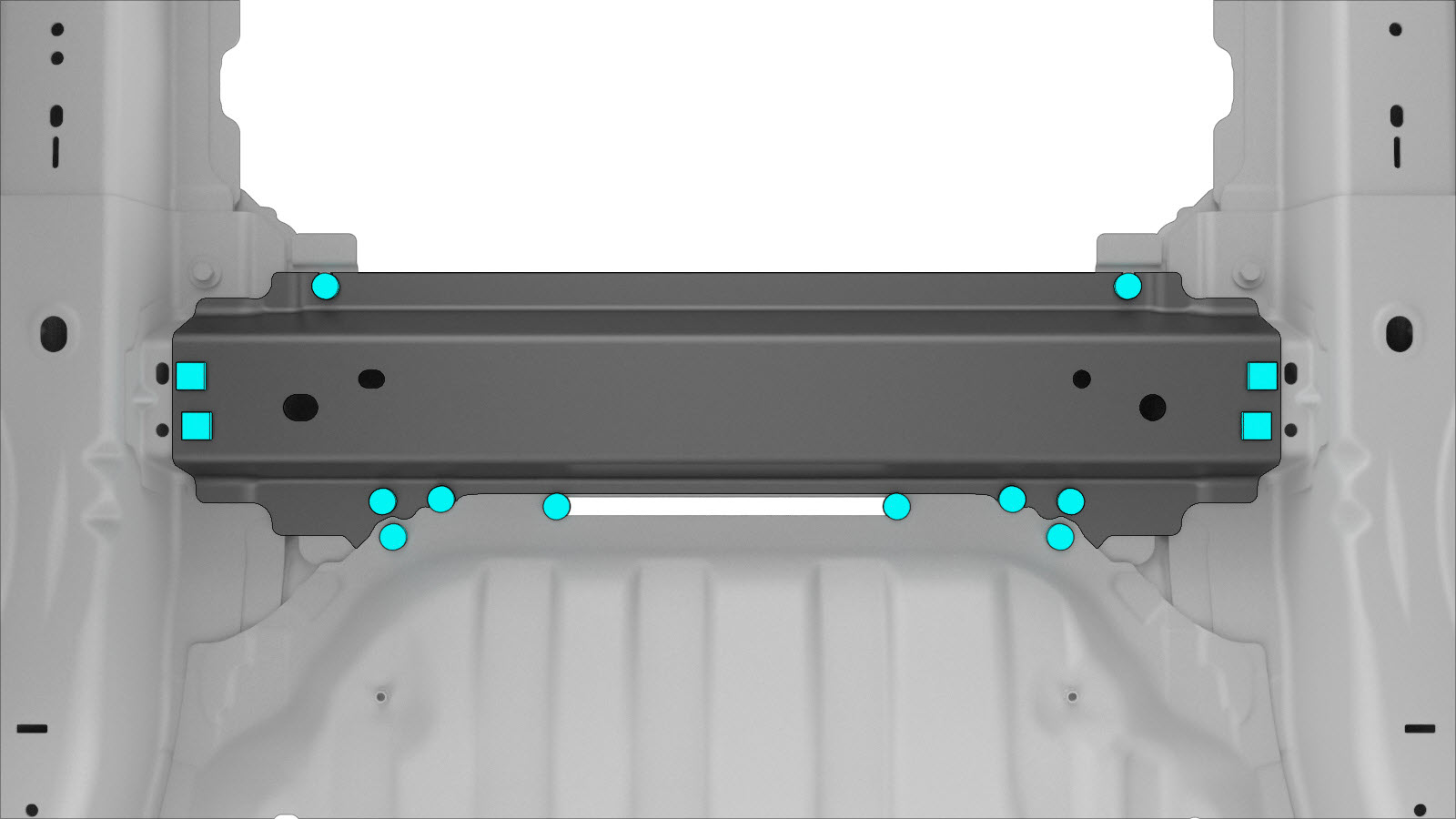

Preparación para la instalación.

Remache estructural de alta resistencia, 6,5 mm

Perno
Aplique adhesivo estructural en las superficies de contacto del vehículo y en el nuevo componente o componentes.
Instale el componente o los componentes nuevos.
Apriete los pernos a 24 Nm.
Instale Conjunto del suelo del maletero (completo).
Efectúe las operaciones posteriores a la reparación necesarias.
