플러드 포트(탈거 및 교체)
교정 코드
16102712 1.14
참고: 절차에서 명시적으로 언급하지 않는 한 위 교정 코드 및 FRT는 연결된 절차를 포함하여 이 절차를 수행하는 데 필요한 모든 작업을 반영합니다. 명시적으로 지시하지 않는 한 교정 코드를 누적하지 마십시오.
참고: FRT에 대한 자세한 내용과 FRT가 만들어진 방법은 표준 정비 작업시간을(를) 참조하십시오. FRT 값에 대한 피드백을 제공하려면 LaborTimeFeedback@tesla.com으로 이메일을 보내십시오.
참고: 아래 절차를 수행할 때 적절한 PPE를 착용했는지 확인하려면 개인 보호의 내용을 참조하십시오.
- 2025-03-10: 플러드 포트 플런저에 대한 절차를 업데이트했습니다.
- 2025-02-12: 모든 플러드 포트(5개)를 교체하기 위해 전체 절차를 업데이트했습니다.
경고
이 절차는 초안입니다. 따라서 검증은 되었지만 경고 및 주의 사항이 누락되었을 수 있습니다. 고전압 시스템 및 구성 요소에서 또는 그 근처에서 작업하는 경우에는 안전 요구 사항을 준수하고 최고 수준의 주의를 기울여야 합니다. 수정 사항 및 기타 의견이 있으면 ServiceDevelopment@teslamotors.com으로 알려 주십시오.
경고
고전압에 노출되는 절차를 수행하기 전에 작업자에게 모든 장신구(시계, 팔찌, 반지, 목걸이, 귀걸이, ID 태그, 피어싱 장신구 등)를 벗으라고 하고 주머니에서 모든 물건(열쇠, 동전, 펜, 연필, 공구, 패스너 등)을 꺼내 놓으십시오.
경고
절차를 수행하기 위해서 시력 교정 안경이 필요한 경우, 시력 교정 안경을 머리에 단단히 고정하여 떨어지지 않게 하십시오.
경고
고압 인식 훈련을 받았고 모든 필수 인증 과정(해당하는 경우)을 완료한 기술자만 이 절차를 수행할 수 있습니다. 고전압 케이블, 버스바 또는 피팅을 다룰 때에는 항상 적합한 개인 보호 장비(PPE)와 클래스 0(1000V)의 최소 정격을 갖는 절연 HV 장갑을 착용해야 합니다. 추가 장갑 및 안전 정보는 기술 노트 TN-15-92-003 고압 인식 주의 사항
을 참조하십시오.
탈거
- 모든 도어를 열고 모든 창문을 내립니다.
- LH 및 RH 로커 패널 몰딩을 탈거합니다. 참조 항목: 몰딩 - 로커 패널 - LH(탈거 및 교체).
- 차량을 들어 올려서 지지합니다. 참조 항목: 차량 올리기 - 2 포스트 리프트.
- 후면 후드 내 에이프런을 탈거합니다. 참조 항목: 후드 내 에이프런 - 후면(탈거 및 교체).
- LV 전원을 연결 해제합니다. 참조 항목: LV 전원(연결 해제 및 연결).
- 차량 HV 비활성화 절차를 수행합니다. 참조 항목: 차량 HV 비활성화 절차.
-
6인치 니들 노즈 플라이어를 사용하여 LH 전면 플러드 포트에서 플런저를 탈거합니다. 나머지 플러드 포트(5개)에 대해 이 단계를 반복합니다.
참고필요하다면 탈거하기 전에 픽을 이용해 홈을 청소합니다.경고차량 LH에 있는 플러드 포트 하우징을 탈거하지 마십시오. 차량 LH에 있는 플러드 포트 하우징을 탈거하면 플러드 포트가 플러드 포트 연결부에서 분리될 수 있습니다.경고더 작은 니들 노즈 플라이어를 사용하는 것은 효과적이지 않을 수 있습니다.
장착
-

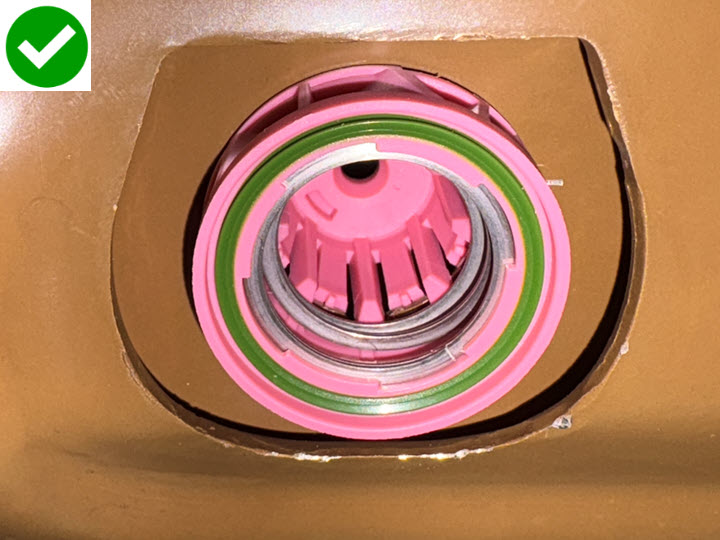

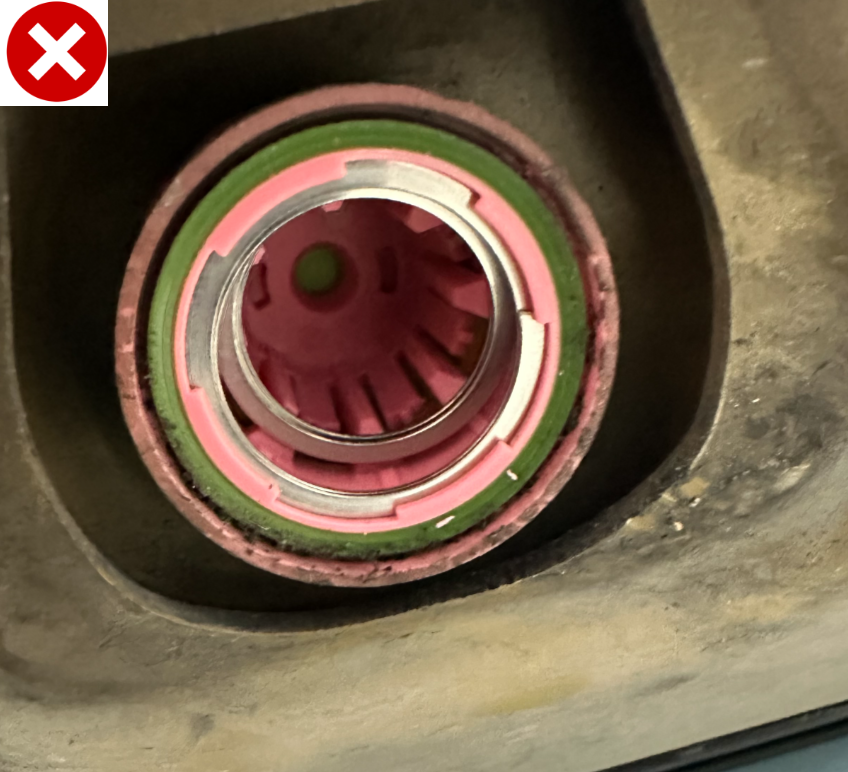

IPA 천을 사용하여 LH 전면 플러드 포트 씰을 깨끗이 청소합니다.
참고1분 동안 건조시킵니다.
- 플러드 포트 하우징 내부에 스프링이 올바르게 안착되었는지 확인하십시오. 필요한 경우 스프링을 다시 안착시킵니다.
-
새 플러드 포트 플런저 어셈블리에서 웨이퍼 캡을 조심스럽게 탈거합니다.
경고웨이퍼가 떨어지지 않도록 주의하십시오. 웨이퍼가 떨어진 경우 플런저 어셈블리를 폐기하고 새 것으로 교체하십시오.
-
LH 전면 플러드 포트 플런저를 플러드 포트 하우징에 장착합니다.
참고딸깍 소리가 들릴 때까지 단단히 누릅니다.참고장착 시 플런저와 하우징 사이에 틈이 없는지 확인하십시오.참고필요한 경우 장착 시 플런저를 시계 방향으로 돌립니다.
- HV 배터리 공기 누출 테스트를 수행합니다. 참조 항목: 인버터 공기 누출 테스트(차량 내).
- 중앙 에어로 실드 패널을 장착합니다. 참조 항목: 패널 - 에어로 실드 - 중간(탈거 및 교체).
- 차량을 완전히 낮춥니다.
- LV 전원을 다시 연결합니다. 참조 항목: LV 전원(연결 해제 및 연결).
- 후면 후드 내 에이프런을 장착합니다. 참조 항목: 후드 내 에이프런 - 후면(탈거 및 교체).
- 리프트에서 차량을 내립니다. 참조 항목: 차량 올리기 - 2 포스트 리프트.
- LH 및 RH 로커 패널 몰딩을 장착합니다. 참조 항목: 몰딩 - 로커 패널 - LH(탈거 및 교체).
- LH 및 RH 팔콘윙 도어를 보정합니다.
- LH 전면 창문을 올리고 모든 도어를 닫습니다.
