냉각수 보틀(탈거 및 교체)

교정 코드 18301552 1.50 참고: 절차에서 명시적으로 언급하지 않는 한 위 교정 코드 및 FRT는 연결된 절차를 포함하여 이 절차를 수행하는 데 필요한 모든 작업을 반영합니다. 명시적으로 지시하지 않는 한 교정 코드를 누적하지 마십시오. 참고: FRT에 대한 자세한 내용과 FRT가 만들어진 방법은 표준 정비 작업시간을(를) 참조하십시오. FRT 값에 대한 피드백을 제공하려면 LaborTimeFeedback@tesla.com으로 이메일을 보내십시오. 참고: 아래 절차를 수행할 때 적절한 PPE를 착용했는지 확인하려면 개인 보호의 내용을 참조하십시오.

Warning IconA warning icon, calling your attention to a possibly risky situation
경고
이 절차는 초안입니다. 따라서 검증은 되었지만 경고 및 주의 사항이 누락되었을 수 있습니다. 고전압 시스템 및 구성 요소에서 또는 그 근처에서 작업하는 경우에는 안전 요구 사항을 준수하고 최고 수준의 주의를 기울여야 합니다. 수정 사항 및 기타 의견이 있으면 ServiceDevelopment@teslamotors.com으로 알려 주십시오.

탈거

  1. 차량을 들어 올려서 지지합니다.
    Informational PurposesAn informational icon, calling your attention
    참고
    에어 서스펜션을 "잭 모드"로 설정합니다. 리프트 암 패드를 차량 잭 패드에 배치합니다. 리프트 암 패드를 배터리나 빨간색으로 표시된 사이드 레일 아래에 놓지 마십시오.
  2. LH 전면 도어를 엽니다.
  3. LH 및 RH 전면 창문을 내립니다.
  4. 후드를 엽니다.
    Informational PurposesAn informational icon, calling your attention
    참고
    메뉴 경로: 중앙 디스플레이 > 퀵 컨트롤 > 프렁크 열기.
  5. 중앙 디스플레이에서 차량 전원을 끕니다.
    Informational PurposesAn informational icon, calling your attention
    참고
    컨트롤 > 안전 및 보안 > 전원 끄기
  6. 후면 후드 내 에이프런을 탈거합니다.
    Informational PurposesAn informational icon, calling your attention
    참고
    클립 11개
  7. LV 배터리 커넥터 및 응급구조대 루프를 연결 해제합니다.
    Informational PurposesAn informational icon, calling your attention
    참고
    커넥터 2개, 녹색 잠금 탭을 위로 들어 올려 풉니다. 검은색 커넥터 잠금 장치를 바깥쪽으로 당겨 연결부를 분리합니다.
  8. RH 후드 내 에이프런을 탈거합니다.
    Informational PurposesAn informational icon, calling your attention
    참고
    클립 11개, 기준점 2개, 먼저 힌지 커버에서 브러시 클립을 풉니다. 헤드램프 클립에 주의하십시오.
  9. LH 후드 내 에이프런을 탈거합니다.
    Informational PurposesAn informational icon, calling your attention
    참고
    클립 11개, 기준점 2개, 먼저 힌지 커버에서 브러시 클립을 풉니다. 헤드램프 클립에 주의하십시오.
  10. 전면 후드 내 에이프런을 탈거합니다.
    Informational PurposesAn informational icon, calling your attention
    참고
    클립 12개, 기준점 3개
  11. 프렁크 접근 패널을 탈거합니다.
    Informational PurposesAn informational icon, calling your attention
    참고
    클립 3개, 후크 3개, 커넥터 1개
  12. 프렁크 카펫을 탈거합니다.
  13. 프렁크 어셈블리를 탈거합니다.
    Informational PurposesAn informational icon, calling your attention
    참고
    볼트 8개, 10mm, 5Nm
  14. RH 와이퍼 암 호스 노즐을 분리합니다.
    Informational PurposesAn informational icon, calling your attention
    참고
    호스 1개
  15. LH 와이퍼 암 호스 노즐을 분리합니다.
    Informational PurposesAn informational icon, calling your attention
    참고
    호스 1개
  16. LH 와이퍼 암 너트 커버를 탈거합니다.
    Informational PurposesAn informational icon, calling your attention
    참고
    커버 1개
  17. RH 와이퍼 암 너트 커버를 탈거합니다.
    Informational PurposesAn informational icon, calling your attention
    참고
    커버 2개
  18. RH 와이퍼 암 너트를 탈거하고 어셈블리를 분리합니다.
    Informational PurposesAn informational icon, calling your attention
    참고

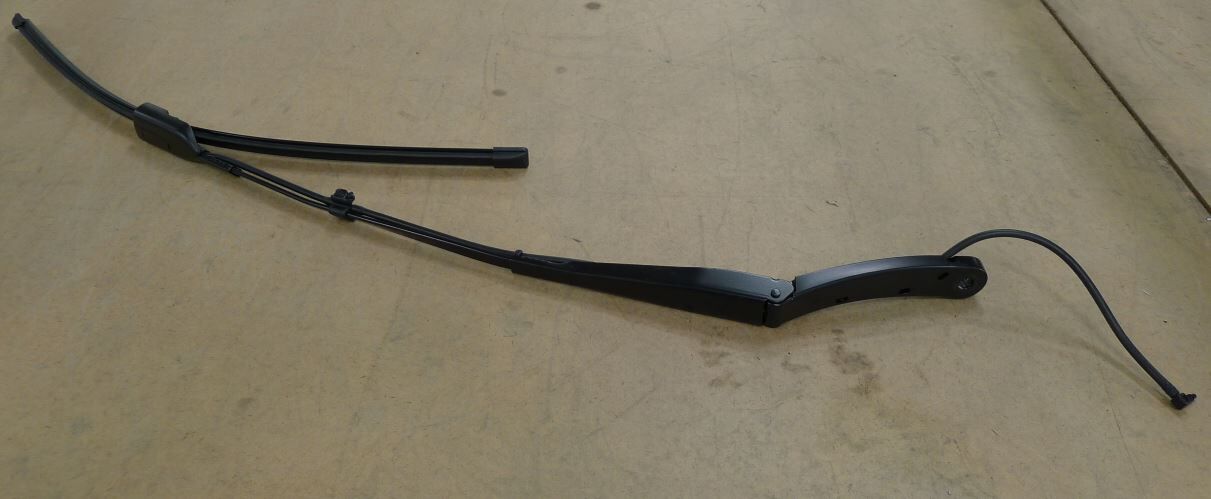

    너트 2개, 15mm, 32Nm, 와이퍼 암을 구부려서 탈거하지 마십시오.
  19. LH 와이퍼 암 너트를 탈거하고 어셈블리를 분리합니다.
    Informational PurposesAn informational icon, calling your attention
    참고
    너트 1개, 15mm, 32Nm, 와이퍼 암을 구부려서 탈거하지 마십시오. 후드를 약간 내려서 와이퍼 암 탈거 공구에 맞춥니다.
  20. LH 쇼크 타워 커버 위에 있는 카울 스크린 워셔 공급 호스를 풉니다.
    Informational PurposesAn informational icon, calling your attention
    참고
    호스 1개
  21. LH 외측 후드 힌지 커버를 탈거합니다.
    Informational PurposesAn informational icon, calling your attention
    참고
    클립 1개
  22. RH 외측 후드 힌지 커버를 탈거합니다.
    Informational PurposesAn informational icon, calling your attention
    참고
    클립 1개
  23. 와이퍼 카울 스크린 패널을 탈거합니다.
    Informational PurposesAn informational icon, calling your attention
    참고
    푸시 클립 4개, 하단 윈드실드 채널에서 카울을 위로 당깁니다.
  24. LV 배터리에서 냉각수 호스를 분리합니다.
    Informational PurposesAn informational icon, calling your attention
    참고
    클립 1개
  25. LV 배터리를 고정하는 패스너를 탈거하고 어셈블리를 탈거합니다.
    Informational PurposesAn informational icon, calling your attention
    참고
    볼트 3개, 10mm, 9Nm, 로케이터 2개
  26. 와이퍼 모듈을 탈거합니다.
    Informational PurposesAn informational icon, calling your attention
    참고
    볼트 3개, 10mm, 9Nm, 커넥터 1개, 모듈을 앞으로 회전시켜 위로 올려 커넥터에 접근합니다.
  27. 와이퍼 마운팅 브래킷을 탈거합니다.
    Informational PurposesAn informational icon, calling your attention
    참고
    볼트 4개, 13mm, 25Nm, 브래킷을 멀티 시스템 빔을 따라 RH 쇼크 타워 쪽으로 밀어 HEPA 필터 하우징을 분리하여 탈거합니다.
  28. 공기질 센서 하네스를 연결 해제합니다.
    Informational PurposesAn informational icon, calling your attention
    참고
    커넥터 1개
  29. HEPA 필터 어셈블리 커버를 탈거합니다.
    Informational PurposesAn informational icon, calling your attention
    참고
    탭 2개
  30. HEPA 필터를 탈거합니다.
    Informational PurposesAn informational icon, calling your attention
    참고
    클립 2개, 클립을 풀고 필터를 앞으로 돌려 하우징에서 빼냅니다.
  31. 냉각수 보틀 캡을 탈거합니다.
  32. 차량을 완전히 들어 올리고 리프트를 잠금 장치에 고정합니다.
    Informational PurposesAn informational icon, calling your attention
    참고
    차량을 작업하기 편안한 높이로 설정합니다. 차량을 낮추기 전에 잠금 장치 양쪽에서 딸깍 소리가 들리는지 확인하십시오. 그렇지 않으면 차량이 측면으로 기울 수 있습니다.
  33. 전면 에어로 실드를 고정하는 클립을 풉니다.
    Informational PurposesAn informational icon, calling your attention
    참고
    푸시 클립 5개
  34. 전면 에어로 실드를 고정하는 볼트를 탈거하고 차량에서 전면 에어로 실드를 탈거합니다.
    Informational PurposesAn informational icon, calling your attention
    참고
    볼트 9개, 10mm, 6Nm
  35. 냉각수 수거 용기를 차량 RH 전면 아래에 놓습니다.
  36. 타이어가 지면에 닿을 때까지 차량을 내립니다.
    Informational PurposesAn informational icon, calling your attention
    참고
    리프트를 잠금 장치에서 들어 올린 다음 차량을 내리는 동안 잠금 장치 해제 레버를 잡고 있습니다.
  37. 오일 추출기를 차량 전면에 배치합니다.
    Informational PurposesAn informational icon, calling your attention
    참고
    Mityvac을 EVACUATE로 설정합니다. 추출기 튜브에 오일이 없고 오염된 부분이 없는지 확인하십시오. 오일 트랜스퍼 키트의 딥스틱 튜브 어댑터를 Mityvac에 고정하고 튜브를 저장 탱크 주입구를 안으로 집어 넣어 저장 탱크 쪽으로 아래로 내립니다.
  38. 냉각수 보틀에서 냉각수를 배출합니다.
    Informational PurposesAn informational icon, calling your attention
    참고
    Mityvac 배출기로 냉각수를 펌핑합니다. 배출하는 동안 튜브를 보틀 안으로 움직여 가능한 한 많은 냉각수를 배출합니다.
  39. 냉각수 보틀 수위 센서 커넥터를 연결 해제합니다.
    Informational PurposesAn informational icon, calling your attention
    참고
    잠금 전기 커넥터 1개, 클립 1개, 빨간색 탭을 누르지 마십시오. 빨간색 탭을 당겨 잠금 장치 체결을 해제합니다. 다시 당겨 커넥터를 분리합니다.
  40. 전면 컨트롤러의 상단 연결부를 풉니다.
    Informational PurposesAn informational icon, calling your attention
    참고
    잠금 커넥터 2개, 잠금 탭을 누르고 레버를 들어 올려 분리합니다.
  41. 전면 컨트롤러에서 LH 중간 연결부를 분리합니다.
    Informational PurposesAn informational icon, calling your attention
    참고
    잠금 커넥터 1개, 잠금 탭을 누르고 레버를 들어 올려 분리합니다.
  42. 전면 컨트롤러에서 RH 중간 연결부를 분리합니다.
    Informational PurposesAn informational icon, calling your attention
    참고
    잠금 커넥터 2개, 잠금 장치를 바깥쪽으로 밀어 분리합니다.
  43. 전면 컨트롤러의 하단 연결부를 분리합니다.
    Informational PurposesAn informational icon, calling your attention
    참고
    잠금 커넥터 2개, 빨간색 잠금 탭을 바깥쪽으로 밀어 분리합니다.
  44. 전면 컨트롤러 접지 케이블을 고정하는 볼트를 탈거합니다.
    Informational PurposesAn informational icon, calling your attention
    참고
    볼트 1개, 10mm, 10Nm
  45. 전면 컨트롤러를 고정하는 볼트를 탈거합니다.
    Informational PurposesAn informational icon, calling your attention
    참고
    볼트 3개, 10mm, 10Nm
  46. 차량에서 전면 컨트롤러를 탈거하고 멀티 시스템 빔에서 접지 케이블을 분리합니다.
    Informational PurposesAn informational icon, calling your attention
    참고
    위치 지정 탭 2개, 접지 케이블 1개
  47. 플라스틱 냉각수 매니폴드 아래 전륜 구동 장치 열교환기 상단에 헝겊을 놓습니다.
  48. 슈퍼매니폴드를 멀티 시스템 빔에 고정하는 볼트를 탈거하고 전륜 구동 장치에 천천히 놓습니다.
    Informational PurposesAn informational icon, calling your attention
    참고
    볼트 2개, 15mm, 31Nm, 보조 작업자의 도움을 받는 것이 좋습니다. 아래에서 받치고 열교환기 상단에 깔아둔 헝겊 위에 놓습니다.
  49. 멀티 시스템 빔을 분리합니다.
    Informational PurposesAn informational icon, calling your attention
    참고
    볼트 4개, 15mm, 31Nm
  50. 멀티 시스템 빔의 RH 및 LH 아래에 접은 걸레를 놓습니다.
    Informational PurposesAn informational icon, calling your attention
    참고
    멀티 시스템 빔을 슈퍼매니폴드 상단과 빔 하단 사이의 저장 탱크 필러 넥을 청소하는 데 필요한 정도만큼만 들어 올리십시오. 필요한 경우 보조 작업자의 도움을 받는 것이 좋습니다.
  51. 파워트레인 공급 호스의 센서를 연결 해제합니다.
    Informational PurposesAn informational icon, calling your attention
    참고
    잠금 전기 커넥터 1개, 빨간색 탭을 누르지 마십시오. 빨간색 탭을 당겨 잠금 장치 체결을 해제합니다. 다시 당겨 커넥터를 분리합니다.
  52. 슈퍼매니폴드에서 파워트레인 공급 호스를 연결 해제합니다.
    Informational PurposesAn informational icon, calling your attention
    참고
    스프링 클립 1개, 스프링은 슈퍼매니폴드 전면에서 접근 가능합니다.
  53. 슈퍼매니폴드에서 HV 배터리 리턴 호스를 연결 해제합니다.
    Informational PurposesAn informational icon, calling your attention
    참고
    스프링 클립 1개
  54. 슈퍼매니폴드에서 칠러-배터리 호스를 연결 해제합니다.
    Informational PurposesAn informational icon, calling your attention
    참고
    스프링 클립 1개
  55. 냉각수 보틀 바닥에서 히트 펌프 하네스를 고정하는 클립을 탈거합니다.
    Informational PurposesAn informational icon, calling your attention
    참고
    퍼트리 클립 2개, 슈퍼매니폴드의 RH에서 접근합니다.
  56. 냉각수 보틀을 슈퍼매니폴드에 고정하는 냉각수 보틀 후면의 나사를 탈거합니다.
    Informational PurposesAn informational icon, calling your attention
    참고
    나사 1개, T25, 5Nm, 슈퍼매니폴드의 RH에서 접근합니다. 나사를 풀고 자석을 사용하여 탈거합니다.
  57. 냉각수 보틀을 슈퍼매니폴드에 고정하는 냉각수 보틀 전면의 나사를 탈거합니다.
    Informational PurposesAn informational icon, calling your attention
    참고
    나사 1개, T25, 5Nm
  58. 슈퍼매니폴드에서 냉각수 보틀을 탈거합니다.
    Informational PurposesAn informational icon, calling your attention
    참고
    보틀을 슈퍼매니폴드에서 차량 후면을 향해 밀고 상단부를 회전하여 탈거합니다.

장착

  1. 새 냉각수 보틀을 검사합니다.
    Informational PurposesAn informational icon, calling your attention
    참고
    O링 1개, 스페이서 1개, 장착 전에 스페이서와 O링이 모두 있고 안착되었는지 확인하십시오. 냉각수 보틀 O링을 윤활합니다.
  2. 슈퍼매니폴드에 냉각수 보틀을 배치합니다.
    Informational PurposesAn informational icon, calling your attention
    참고
    멀티 시스템 빔과 슈퍼매니폴드 상단 사이에 보틀을 밀어 넣습니다. 보틀을 냉각수 매니폴드에 완전히 체결합니다.
  3. 냉각수 보틀 전면에 냉각수 보틀을 슈퍼매니폴드에 고정하는 나사를 장착합니다.
    Informational PurposesAn informational icon, calling your attention
    참고
    나사 1개, T25, 5Nm
  4. 냉각수 보틀 후면에 냉각수 보틀을 슈퍼매니폴드에 고정하는 나사를 장착합니다.
    Informational PurposesAn informational icon, calling your attention
    참고
    나사 1개, T25, 5Nm
  5. 냉각수 보틀 바닥에 히트 펌프 하네스를 고정하는 클립을 조입니다.
    Informational PurposesAn informational icon, calling your attention
    참고
    퍼트리 클립 2개
  6. 멀티 시스템 빔을 고정합니다.
    Informational PurposesAn informational icon, calling your attention
    참고
    볼트 4개, 15mm, 31Nm, 접은 걸레를 치웁니다. 빔을 배치하고 볼트를 손으로 체결합니다.
  7. 멀티 시스템 빔에 슈퍼매니폴드를 고정합니다.
    Informational PurposesAn informational icon, calling your attention
    참고
    볼트 2개, 15mm, 31Nm, 보조 작업자의 도움을 받는 것이 좋습니다. 아래에서 받치고 있는 상태로 볼트를 슈퍼매니폴드에 장착하고 손으로 조입니다. 열교환기에서 헝겊을 치웁니다.
  8. 칠러-배터리 호스를 슈퍼매니폴드에 연결합니다.
    Informational PurposesAn informational icon, calling your attention
    참고
    스프링 클립 1개, 밀고 당기기 연결 검사를 수행하여 호스가 완전히 안착됐는지 확인하십시오.
  9. HV 배터리 리턴 호스를 슈퍼매니폴드에 연결합니다.
    Informational PurposesAn informational icon, calling your attention
    참고
    스프링 클립 1개, 밀고 당기기 연결 검사를 수행하여 호스가 완전히 안착됐는지 확인하십시오.
  10. 파워트레인 공급 호스를 슈퍼매니폴드에 연결합니다.
    Informational PurposesAn informational icon, calling your attention
    참고
    스프링 클립 1개, 밀고 당기기 연결 검사를 수행하여 호스가 완전히 안착됐는지 확인하십시오.
  11. 파워트레인 공급 호스의 센서를 연결합니다.
    Informational PurposesAn informational icon, calling your attention
    참고
    잠금 전기 커넥터 1개, 잠금 탭을 체결합니다.
  12. 냉각수 보틀 수위 센서를 연결하고 하네스를 고정합니다.
    Informational PurposesAn informational icon, calling your attention
    참고
    잠금 전기 커넥터 1개, 클립 1개, 잠금 탭을 체결합니다.
  13. 냉각수를 적절한 수위까지 채웁니다.
    Informational PurposesAn informational icon, calling your attention
    참고
    냉각수 수위가 Max 선까지 채워졌는지 확인하십시오.
  14. 장착을 위해 전면 컨트롤러를 배치하고 멀티 시스템 빔에 접지 케이블을 고정합니다.
    Informational PurposesAn informational icon, calling your attention
    참고
    위치 지정 탭 2개, 접지 케이블 1개
  15. 전면 컨트롤러를 고정하는 볼트를 장착합니다.
    Informational PurposesAn informational icon, calling your attention
    참고
    볼트 3개, 10mm, 10Nm, 측면 볼트부터 시작합니다.
  16. 전면 컨트롤러 접지 케이블을 고정하는 볼트를 장착합니다.
    Informational PurposesAn informational icon, calling your attention
    참고
    볼트 1개, 10mm, 10Nm
  17. 전면 컨트롤러의 하단 연결부를 고정합니다.
    Informational PurposesAn informational icon, calling your attention
    참고
    잠금 커넥터 2개, 빨간색 잠금 탭을 체결합니다.
  18. 전면 컨트롤러에 RH 중간 연결부를 고정합니다.
    Informational PurposesAn informational icon, calling your attention
    참고
    잠금 커넥터 2개, 노란색 잠금 탭이 완전히 열렸는지 확인하십시오. 시트 커넥터와 장치가 체결됩니다.
  19. 전면 컨트롤러의 LH 중간 연결부를 고정합니다.
    Informational PurposesAn informational icon, calling your attention
    참고
    잠금 커넥터 1개, 레버가 완전히 열렸는지 확인하십시오. 커넥터를 안착시키면 레버가 체결됩니다.
  20. 전면 컨트롤러의 상단 연결부를 고정합니다.
    Informational PurposesAn informational icon, calling your attention
    참고
    잠금 커넥터 2개, 레버가 완전히 열렸는지 확인하십시오. 커넥터를 안착시키면 레버가 체결됩니다.
  21. HEPA 필터를 장착합니다.
    Informational PurposesAn informational icon, calling your attention
    참고
    기준점 3개, 클립 2개, 기준점 3개를 하우징 하단에 정렬하고 공기 흐름 방향을 확인하십시오. 클립이 잠겨 있고 필터가 하우징에 고정되어 있는지 확인하십시오.
  22. HEPA 필터 어셈블리 커버를 장착합니다.
    Informational PurposesAn informational icon, calling your attention
    참고
    탭 2개, 기준점 2개, 슬롯 2개, 씰과 잠금 탭을 완전히 체결합니다.
  23. 공기질 센서 하네스를 연결합니다.
    Informational PurposesAn informational icon, calling your attention
    참고
    커넥터 1개
  24. 와이퍼 마운팅 브래킷을 장착합니다.
    Informational PurposesAn informational icon, calling your attention
    참고
    볼트 4개, 13mm, 25Nm, RH 쇼크 타워 영역에서 멀티 시스템 빔을 따라 브래킷을 밀어 HEPA 필터 하우징을 분리하여 장착합니다.
  25. 와이퍼 모듈을 장착합니다.
    Informational PurposesAn informational icon, calling your attention
    참고
    볼트 3개, 10mm, 9Nm, 커넥터 1개, 장착하기 전에 커넥터를 고정합니다. 모듈을 뒤쪽 위로 돌려 제자리에 고정시킵니다.
  26. 멀티 시스템 빔에 LV 배터리를 장착합니다.
    Informational PurposesAn informational icon, calling your attention
    참고
    볼트 3개, 10mm, 9Nm 로케이터 2개
  27. 냉각수 호스를 LV 배터리에 고정합니다.
    Informational PurposesAn informational icon, calling your attention
    참고
    클립 1개
  28. 와이퍼 카울 스크린 패널을 장착합니다.
    Informational PurposesAn informational icon, calling your attention
    참고
    푸시 클립 4개, 카울을 하단 윈드실드 채널에 고정합니다.
  29. LH 쇼크 타워 커버 위에 있는 카울 스크린 워셔 공급 호스를 고정합니다.
    Informational PurposesAn informational icon, calling your attention
    참고
    호스 1개
  30. LH 외측 후드 힌지 커버를 장착합니다.
    Informational PurposesAn informational icon, calling your attention
    참고
    클립 1개
  31. RH 외측 후드 힌지 커버를 장착합니다.
    Informational PurposesAn informational icon, calling your attention
    참고
    클립 1개
  32. RH 와이퍼 암 어셈블리를 장착하고 너트를 고정합니다.
    Informational PurposesAn informational icon, calling your attention
    참고
    너트 2개, 15mm, 32Nm, 와이퍼를 윈드실드 참조에 정렬합니다.
  33. LH 와이퍼 암 어셈블리를 장착하고 너트를 고정합니다.
    Informational PurposesAn informational icon, calling your attention
    참고
    너트 1개, 15mm, 32Nm
  34. LH 와이퍼 암 호스 노즐을 고정합니다.
    Informational PurposesAn informational icon, calling your attention
    참고
    호스 1개, 호스는 암 피벗 위로 배치됩니다.
  35. RH 와이퍼 암 호스 노즐을 고정합니다.
    Informational PurposesAn informational icon, calling your attention
    참고
    호스 1개, 호스는 암 피벗 아래로 배치됩니다.
  36. RH 와이퍼 암 너트 커버를 장착합니다.
    Informational PurposesAn informational icon, calling your attention
    참고
    커버 2개
  37. LH 와이퍼 암 너트 커버를 장착합니다.
    Informational PurposesAn informational icon, calling your attention
    참고
    커버 1개
  38. 응급구조대 루프 및 LV 배터리 커넥터를 연결합니다.
    Informational PurposesAn informational icon, calling your attention
    참고
    커넥터 2개, FRL을 먼저 고정합니다. LV 배터리 연결부를 안착시키고 검은색 커넥터 잠금 장치를 안쪽으로 밀어 고정합니다. 완전히 안착되면 상단 잠금 탭을 체결합니다.
  39. 정비 모드 또는 Toolbox를 사용하여 다음 루틴을 수행합니다(참조 항목: 0005 - 정비 모드): TEST_VCFRONT_X_THERMAL-COOLANT-AIR-PURGEvia Toolbox: (link)via Service Mode:
    • Thermal ➜ Actions ➜ Coolant Purge Stop or Coolant Purge Start
    • Thermal ➜ Coolant System ➜ Coolant Purge Start
    via Service Mode Plus:
    • Drive Inverter ➜ Front Drive Inverter Replacement ➜ Coolant Air Purge
    • Drive Inverter ➜ Rear Drive Inverter Replacement ➜ Coolant Air Purge
    • Drive Inverter ➜ Rear Left Drive Inverter Replacement ➜ Coolant Air Purge
    • Drive Inverter ➜ Rear Right Drive Inverter Replacement ➜ Coolant Air Purge
    • Drive Unit ➜ Front Drive Unit Replacement ➜ Coolant Air Purge
    • Drive Unit ➜ Rear Drive Unit Replacement ➜ Coolant Air Purge
    Informational PurposesAn informational icon, calling your attention
    참고
    차량이 주행 상태가 아닌지 확인하십시오. 정지 메시지에도 불구하고 루틴이 계속 실행 중입니다. 냉각수 펌프 소리가 들립니다. 테스트는 약 10분 동안 지속됩니다. 차량을 주행 상태로 두면 이 루틴이 중지됩니다. 필요에 따라 수위를 모니터링합니다.
  40. 냉각수 수위를 검사하고 필요한 경우 보충합니다.
    Informational PurposesAn informational icon, calling your attention
    참고
    냉각수 수위가 Max 라인에 있는지 확인하십시오. 필요에 따라 냉각수를 보충합니다.
  41. 냉각수 보틀 캡을 장착합니다.
  42. 정비 모드 또는 Toolbox를 사용하여 다음 루틴을 수행합니다(참조 항목: 0005 - 정비 모드): TEST-SELF_VCFRONT_X_THERMAL-PERFORMANCEvia Toolbox: (link)via Service Mode: Thermal ➜ Actions ➜ Test Thermal Performancevia Service Mode Plus:
    • Drive Inverter ➜ Front Drive Inverter Replacement ➜ Thermal System Test
    • Drive Inverter ➜ Rear Drive Inverter Replacement ➜ Thermal System Test
    • Drive Inverter ➜ Rear Left Drive Inverter Replacement ➜ Thermal System Test
    • Drive Inverter ➜ Rear Right Drive Inverter Replacement ➜ Thermal System Test
    • Drive Unit ➜ Front Drive Unit Replacement ➜ Thermal System Test
    • Drive Unit ➜ Rear Drive Unit Replacement ➜ Thermal System Test
    Informational PurposesAn informational icon, calling your attention
    참고
    완료되면 창 오른쪽 상단의 "X"를 선택하여 닫습니다. 열 테스트에 실패하는 경우 https://toolbox.teslamotors.com/articles/206000의 지침을 따르십시오.
  43. 프렁크 어셈블리를 장착합니다.
    Informational PurposesAn informational icon, calling your attention
    참고
    볼트 8개, 10mm, 5Nm
  44. 프렁크 카펫을 장착합니다.
    Informational PurposesAn informational icon, calling your attention
    참고
    카펫이 씰 아래에 제대로 안착되었는지 확인하십시오.
  45. 프렁크 접근 패널을 장착합니다.
    Informational PurposesAn informational icon, calling your attention
    참고
    클립 3개, 후크 3개, 커넥터 1개
  46. 전면 후드 내 에이프런을 장착합니다.
    Informational PurposesAn informational icon, calling your attention
    참고
    클립 12개, 기준점 3개
  47. LH 후드 내 에이프런을 장착합니다.
    Informational PurposesAn informational icon, calling your attention
    참고
    클립 11개, 기준점 2개
  48. RH 후드 내 에이프런을 장착합니다.
    Informational PurposesAn informational icon, calling your attention
    참고
    클립 11개 기준점 2개
  49. 후면 후드 내 에이프런을 장착합니다.
    Informational PurposesAn informational icon, calling your attention
    참고
    클립 11개
  50. 후드를 닫습니다.
  51. 차량을 완전히 들어 올리고 리프트를 잠금 장치에 고정합니다.
    Informational PurposesAn informational icon, calling your attention
    참고
    차량을 작업하기 편안한 높이로 설정합니다. 차량을 낮추기 전에 잠금 장치 양쪽에서 딸깍 소리가 들리는지 확인하십시오. 그렇지 않으면 차량이 측면으로 기울 수 있습니다.
  52. 차량 하부에서 냉각수 수거 용기를 치웁니다.
  53. Loctite 222를 전면 에어로 실드 볼트에 도포하고 전면 에어로 실드를 차량에 고정하는 패스너를 장착합니다.
    Informational PurposesAn informational icon, calling your attention
    참고
    볼트 9개, 10mm, 6Nm
  54. 전면 에어로 실드를 고정하는 클립을 장착합니다.
    Informational PurposesAn informational icon, calling your attention
    참고
    푸시 클립 5개
  55. 차량을 완전히 내립니다.
    Informational PurposesAn informational icon, calling your attention
    참고
    리프트를 잠금 장치에서 들어 올린 다음 차량을 내리는 동안 잠금 장치 해제 레버를 잡고 있습니다.
  56. 리프트에서 차량을 옮깁니다.
    Informational PurposesAn informational icon, calling your attention
    참고
    랙 암을 완전히 내리고 차량 아래에서 치웁니다. "잭 모드"에서 에어서스펜션을 삭제합니다.
  57. 후면 도어를 보정합니다.
    Informational PurposesAn informational icon, calling your attention
    참고
    차량 터치스크린에 "보정이 필요합니다" 메시지가 나타나면 보정을 길게 터치하여 후면 도어를 보정하십시오.
