교정 코드 11500300 0.70 참고: 절차에서 명시적으로 언급하지 않는 한 위 교정 코드 및 FRT는 연결된 절차를 포함하여 이 절차를 수행하는 데 필요한 모든 작업을 반영합니다. 명시적으로 지시하지 않는 한 교정 코드를 누적하지 마십시오. 참고: FRT에 대한 자세한 내용과 FRT가 만들어진 방법은 표준 정비 작업시간을(를) 참조하십시오. FRT 값에 대한 피드백을 제공하려면 LaborTimeFeedback@tesla.com으로 이메일을 보내십시오. 참고: 아래 절차를 수행할 때 적절한 PPE를 착용했는지 확인하려면 개인 보호의 내용을 참조하십시오.

1. LH 후면 창문을 내립니다.



2. LH 후면 도어를 일부 엽니다.



3. LH 후면 외측 벨트 트림을 탈거합니다.
   참고

   뒤쪽 가장자리부터 바깥쪽으로 천천히 고르게 들어올리며 굴립니다. 구성품이 구부러지거나 손상되지 않도록 주의합니다.





4. LH 팔콘윙 도어를 엽니다.



5. LH 팔콘윙 도어 하단 가니시를 탈거합니다.
   참고

   V클립 9개, 손상되거나 누락된 클립은 교체하십시오. 탈거 시 도어 트림 패널이 손상되지 않도록 주의하십시오.





6. LH 장식 트림 패널을 탈거합니다.
   참고

   클립 7개, 커넥터 2개







7. LH 도어 패널 볼트를 탈거합니다.
   참고

   볼트 8개, 10mm, 6Nm



8. LH 도어 트림 패널을 탈거합니다.
   참고

   클립 13개, 커넥터 2개





9. LH 팔콘윙 도어를 편안한 작업 높이로 설정합니다.



10. 후드를 엽니다.
    참고

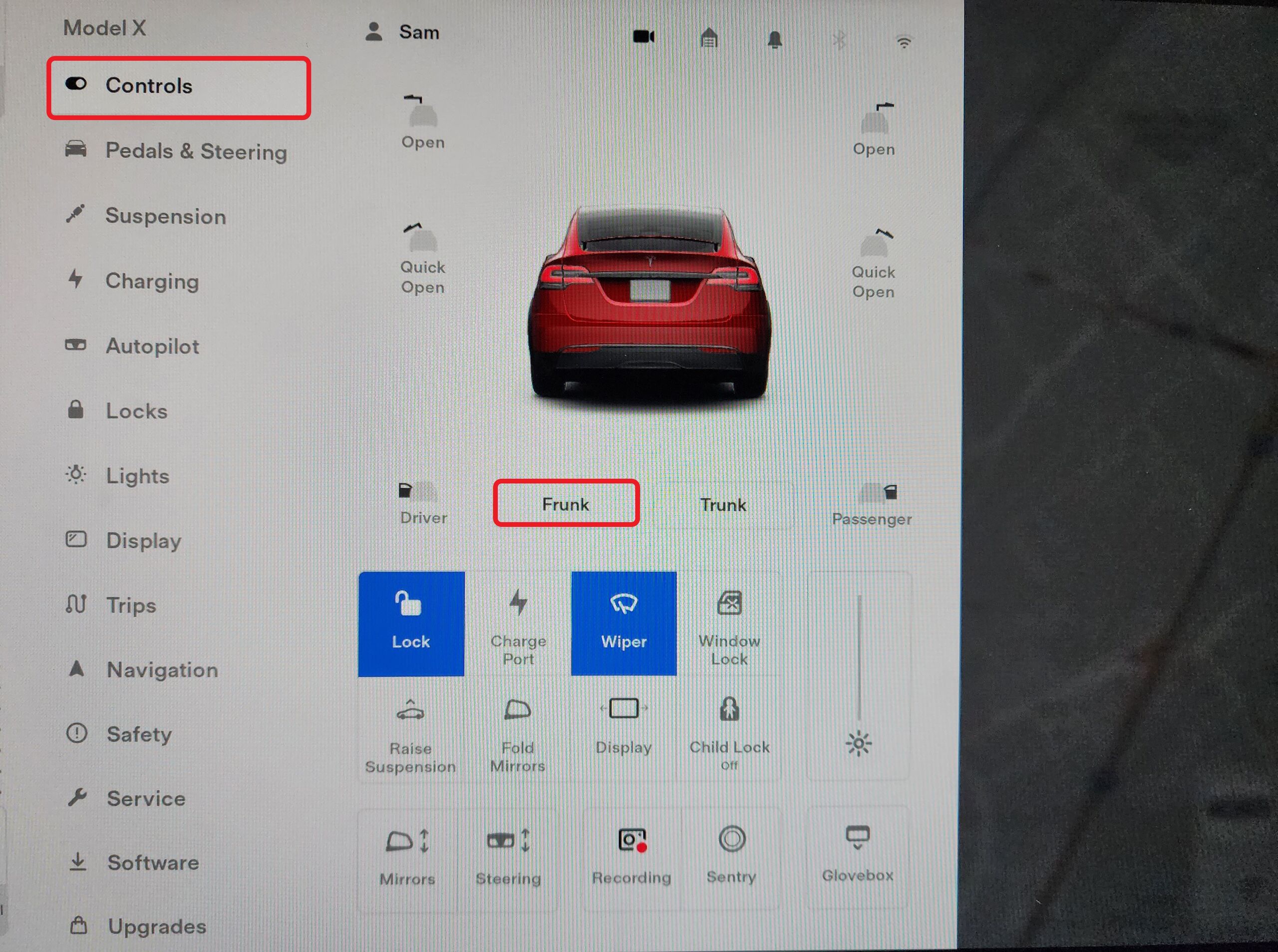

    메뉴 경로: 중앙 디스플레이 > 컨트롤 > 프렁크 열기.





11. 중앙 디스플레이에서 차량 전원을 끕니다.
    참고

    컨트롤 > 안전 및 보안 > 전원 끄기



12. 후면 후드 내 에이프런을 탈거합니다.
    참고

    클립 11개 기준점 2개





13. LV 배터리 커넥터 및 응급구조대 루프를 연결 해제합니다.
    참고

    커넥터 2개, 녹색 잠금 탭을 들어 올려 풉니다. 검은색 커넥터 잠금 장치를 바깥쪽으로 당겨 연결부를 분리합니다. FRL에서 빨간색 잠금 탭을 풉니다.







14. LH 후면 도어 내측 벨트 씰을 탈거합니다.





15. LH 팔콘윙 도어 에어백 커넥터를 연결 해제합니다.
    참고

    커넥터 1개, 주황색 잠금 장치를 분리한 다음 연결 해제하십시오.



16. LH 클로즈아웃 패널을 고정하는 나사를 탈거합니다.
    참고

    볼트 10개, T25, 1.8Nm



17. 창문 모터를 LH 클로즈아웃 패널 고정하는 나사를 탈거합니다.
    참고

    나사 3개, T30, 1.8Nm



18. 도어에서 LH 클로즈아웃 패널을 당겨 분리하고 창문 모터를 위로 들어 올려 분리합니다.
    참고

    탭 2개





19. 팔콘윙 도어 보호 ECU를 연결 해제합니다.
    참고

    커넥터 1개, 검은색 잠금 탭을 푸십시오.



20. 팔콘윙 도어 모듈에서 커넥터를 연결 해제합니다.
    참고

    커넥터 2개



21. 하네스 및 커넥터를 LH 클로즈아웃 패널에 고정하는 클립을 풉니다.
    참고

    클립 7개



22. 클립을 풀고 LH 클로즈아웃 패널을 통해 도어 해제 케이블을 넣습니다.



23. 창문의 전단을 조절기에 고정하는 너트를 느슨하게 풉니다.
    참고

    너트 1개, 10mm, 9Nm, 너트를 완전히 탈거할 필요는 없습니다. 필요한 경우 차량 전원을 다시 켜고 창문 스위치 도구를 사용하여 조절기를 이동하고 너트에 접근하십시오.



24. 조절기에 글라스 파편이나 기타 이물질이 있는지 검사하고 필요한 경우 청소합니다.
    경고

    이물질과 파편은 새 도어 글라스를 손상시키거나 깨뜨릴 수 있습니다.
25. LH 후면 도어를 부분적으로 닫습니다.
    참고

    래치를 체결하지 마십시오.



26. 창문 장착 상태를 점검하고 필요에 따라 조정합니다.
    참고

    최신 규격은 CVIS를 참조하십시오. https://service.teslamotors.com/protected-doc/ModelS/TheoryOp/InspectionStandards/index_frames.html



27. 창문 글라스 장착을 확인하고 창문 전면을 조절기에 고정하는 너트를 조입니다.
    참고

    너트 1개, 10mm, 9Nm,



28. LH 클로즈아웃 패널을 통해 해제 케이블을 장착합니다.



29. 클로즈아웃 패널 뒷면에 창문 모터를 고정합니다.
    참고

    탭 2개





30. 창문 모터를 LH 클로즈아웃 패널에 고정하는 나사를 장착합니다.
    참고

    나사 3개, T30, 1.8Nm



31. LH 클로즈아웃 패널을 장착합니다.
    참고

    볼트 10개, T25, 1.8Nm



32. 팔콘윙 도어 보호 ECU를 연결합니다.
    참고

    커넥터 1개, 잠금 탭 고정



33. LH 팔콘윙 도어 에어백 커넥터를 연결합니다.
    참고

    커넥터 1개, 잠금 탭을 체결합니다.



34. LH 팔콘윙 도어 모듈을 연결합니다.
    참고

    커넥터 2개



35. 하네스와 커넥터를 클로즈아웃 패널에 고정하는 클립을 장착합니다.
    참고

    클립 7개



36. LH 후면 내측 벨트 씰을 장착합니다.





37. LH 후면 도어를 손으로 일부 닫습니다.
    참고

    래치를 체결하지 마십시오.



38. LH 후면 도어 외측 벨트 트림을 장착합니다.





39. 응급구조대 루프 및 LV 배터리 커넥터를 연결합니다.
    참고

    커넥터 2개, FRL을 먼저 고정합니다. LV 배터리 연결부를 안착시키고 검은색 커넥터 잠금 장치를 안쪽으로 밀어 고정합니다. 완전히 안착되면 상단 잠금 탭을 체결합니다.





40. 후면 후드 내 에이프런을 장착합니다.
    참고

    클립 11개 기준점 2개





41. 후드를 닫습니다.



42. LH 후면 창문을 올립니다.



43. 창문 기능을 테스트하고 창문 장착 상태를 점검하고 필요에 따라 조정합니다.
    참고

    최신 규격은 CVIS를 참조하십시오. https://service.teslamotors.com/protected-doc/ModelS/TheoryOp/InspectionStandards/index_frames.html



44. LH 후면 도어 트림 패널을 장착합니다.
    참고

    커넥터 2개, 클립 13개, 모든 클립 교체, 도어 트림을 위에서부터 장착하고 도어 트림 탭이 내측 벨트 씰에 제대로 장착되었는지 확인하십시오.





45. 도어 트림 패널을 도어에 고정하는 LH 후면 도어 트림 볼트를 장착합니다.
    참고

    볼트 8개, 10mm, 6Nm



46. LH 후면 도어 장식 트림 패널을 장착합니다.
    참고

    클립 7개, 커넥터 2개, 도어 트림 패널이 파손되지 않도록 주의하십시오.







47. LH 후면 하단 도어 가니시를 장착합니다.
    참고

    V클립 9개





48. 후면 도어를 보정합니다.
    참고

    차량 터치스크린에 "보정이 필요합니다" 메시지가 나타나면 보정을 길게 터치하여 후면 도어를 보정하십시오.
