스트럿 로드 어셈블리 - 피치 - 2열 - LH(6인승)(탈거 및 교체)

교정 코드 13029502 0.90 참고: 절차에서 명시적으로 언급하지 않는 한 위 교정 코드 및 FRT는 연결된 절차를 포함하여 이 절차를 수행하는 데 필요한 모든 작업을 반영합니다. 명시적으로 지시하지 않는 한 교정 코드를 누적하지 마십시오. 참고: FRT에 대한 자세한 내용과 FRT가 만들어진 방법은 표준 정비 작업시간을(를) 참조하십시오. FRT 값에 대한 피드백을 제공하려면 LaborTimeFeedback@tesla.com으로 이메일을 보내십시오. 참고: 아래 절차를 수행할 때 적절한 PPE를 착용했는지 확인하려면 개인 보호의 내용을 참조하십시오.

탈거

  1. LH 및 RH 전면 도어를 엽니다.
  2. LH 및 RH 전면 창문을 내립니다.
  3. LH 및 RH 팔콘윙 도어를 엽니다.
  4. LH 2열 시트 언더벨리 트림을 탈거합니다. 참조 항목: 트림 - 언더벨리 - 2열 시트 - LH(6인승)(탈거 및 교체).
  5. 하단 쿠션 커버를 시트 프레임 하단에 고정하는 탭(14개)과 J 클립(2개)을 풉니다.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    경고
    90도 픽을 사용하여 J 클립만 푸십시오. 하단 쿠션 커버에 구멍을 뚫으면 손상될 수 있습니다.
    Informational PurposesAn informational icon, calling your attention
    참고
    시트 프레임의 외측 LH 후면 모서리에 있는 탭 및 J-클립을 먼저 푼 다음 내측 RH 후면 모서리 쪽으로 진행하며 작업합니다.
    Informational PurposesAn informational icon, calling your attention
    참고
    일부 차량에는 이 작업을 수행 전에 시트 프레임 영역에서 테이프를 절단해야 할 수 있습니다.
    Informational PurposesAn informational icon, calling your attention
    참고
    다음 공구 사용을 권장합니다.
    • 6인치 90도, 소형 팁 소프트 그립 픽
    • 플라스틱 트림 공구
    • 접이식 칼
  6. 시트 쿠션을 뒤로 접습니다.
  7. 플라스틱 베이스를 시트 프레임에 고정하는 나사(4개)를 탈거합니다.
    Informational PurposesAn informational icon, calling your attention
    참고
    다음 공구 사용을 권장합니다.
    • 육각 헤드 래칫/플렉스 헤드 토크 렌치
    • Torx T25 소켓
  8. 플라스틱 베이스를 위쪽으로 살짝 들어 올리고 에어백을 베이스 및 시트 프레임 사이로 밀어 넣은 다음 에어백을 팽창시켜 LH 2열 피치 스트럿 로드 어셈블리를 프레임에서 분리할 수 있을 만큼 플라스틱 베이스를 들어 올립니다.
    Informational PurposesAn informational icon, calling your attention
    참고
    다음 공구 사용을 권장합니다.
    • 에어백을 팽창시킵니다.
  9. LH 2열 피치 스트럿 로드 어셈블리를 피치 모터에 고정하는 금속 푸시 너트 및 스페이서를 탈거합니다.
    Informational PurposesAn informational icon, calling your attention
    참고
    양쪽에서 너트를 위로 들어 올리고 스트럿 로드 상단을 아래로 밀어 너트를 탈거합니다.
    Informational PurposesAn informational icon, calling your attention
    참고
    탈거 후 너트를 폐기합니다.
    Informational PurposesAn informational icon, calling your attention
    참고
    다음 공구 사용을 권장합니다.
    • 클립 프라이툴
  10. 홀 효과 센서 커넥터를 연결 해제합니다.
    Informational PurposesAn informational icon, calling your attention
    참고
    다음 공구 사용을 권장합니다.
    • 포켓 드라이버

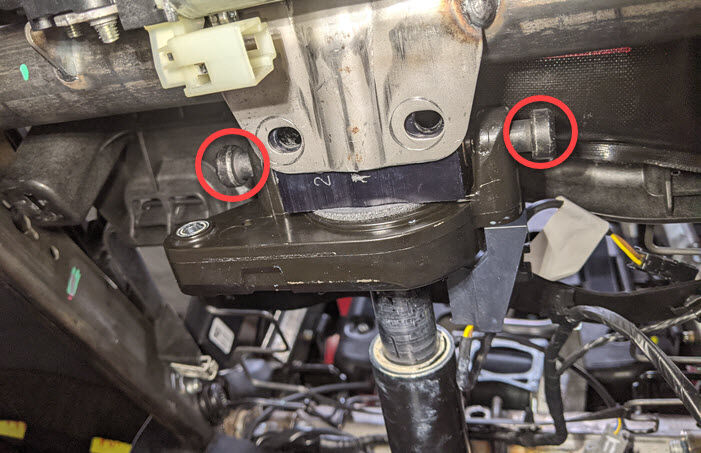

  11. LH 2열 피치 스트럿 로드 어셈블리를 시트 프레임에 고정하는 볼트(2개) 및 너트(2개)를 탈거합니다.
    Informational PurposesAn informational icon, calling your attention
    참고
    볼트를 탈거하는 동안 콤비네이션 렌치로 너트를 반대 방향으로 잡고 있습니다.
    Informational PurposesAn informational icon, calling your attention
    참고
    탈거 후 볼트를 폐기하십시오.
    Informational PurposesAn informational icon, calling your attention
    참고
    다음 공구 사용을 권장합니다.
    • 콤비네이션 렌치 12pt 13mm
    • 육각 헤드 래칫/플렉스 헤드 토크 렌치
    • Torx T45 소켓
  12. LH 2열 피치 스트럿 로드 어셈블리 어댑터를 스트럿 로드에 고정하는 볼트(2개)를 탈거하고 폐기합니다.
    Informational PurposesAn informational icon, calling your attention
    참고
    다음 공구 사용을 권장합니다.
    • 래칫/토크 렌치
    • Torx T45 소켓
  13. 기어박스를 리드 나사의 하단에 배치합니다.
    Informational PurposesAn informational icon, calling your attention
    참고
    리드 나사는 잠겨 있습니다.
  14. LH 2열 피치 스트럿 로드 어셈블리 튜브에서 기어박스 리드 나사를 탈거합니다.
    Informational PurposesAn informational icon, calling your attention
    참고
    리드 나사의 윗부분을 시계 반대 방향으로 돌린 다음 스레드가 풀리면 바깥쪽으로 당겨 빼냅니다.

장착

  1. 기어박스 리드 나사를 LH 2열 피치 스트럿 로드 어셈블리 튜브에 배치한 다음 시계 방향으로 돌려 리드 나사를 튜브에 고정합니다.
  2. 기어박스를 리드 나사의 상단에 배치합니다.
    Informational PurposesAn informational icon, calling your attention
    참고
    리드 나사는 잠겨 있습니다.
  3. LH 2열 피치 스트럿 로드 어셈블리 어댑터를 스트럿 로드에 고정하는 새 볼트(2개)를 장착합니다.
    8 Nm (5.9 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    참고
    다음 공구 사용을 권장합니다.
    • ¼인치~3/8인치 어댑터
    • 래칫/토크 렌치
    • Torx T45 소켓
  4. LH 2열 피치 스트럿 로드 어셈블리를 시트 프레임에 고정하는 새 볼트(2개) 및 너트(2개)를 장착합니다.
    20 Nm (14.7 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    참고
    볼트를 장착하는 동안 콤비네이션 렌치로 너트를 잡고 있습니다.
    Informational PurposesAn informational icon, calling your attention
    참고
    다음 공구 사용을 권장합니다.
    • 콤비네이션 렌치 12pt 13mm
    • 육각 헤드 래칫/플렉스 헤드 토크 렌치
    • 래칫/토크 렌치
    • Torx T50 소켓
  5. LH 2열 피치 스트럿 로드 어셈블리를 피치 모터에 밀어 넣은 다음 스트럿 로드를 모터에 고정하는 금속 푸시 너트와 스페이서를 장착합니다.
    Informational PurposesAn informational icon, calling your attention
    참고
    클립 프라이툴을 사용하여 스트럿 로드의 하단에 압력을 가하면서 너트를 누릅니다.
    Informational PurposesAn informational icon, calling your attention
    참고
    다음 공구 사용을 권장합니다.
    • 클립 프라이툴
    • 직사각형 검사용 거울.
  6. 플라스틱 베이스와 시트 프레임에서 팽창식 에어백을 탈거한 다음 베이스를 프레임에 고정하는 나사(4개)를 장착합니다.
    2 Nm (1.5 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    참고
    다음 공구 사용을 권장합니다.
    • 육각 헤드 래칫/플렉스 헤드 토크 렌치
    • 래칫/토크 렌치
    • Torx T25 소켓
  7. 하단 쿠션 커버를 시트 프레임 하단에 고정하는 탭(14개)과 J 클립(2개)을 조입니다.
    Informational PurposesAn informational icon, calling your attention
    참고
    하단 쿠션 커버에 과도한 주름이 생기지 않도록 탭과 J 클립을 조이기 전에 고르게 펴져 있는지 확인하십시오.
    Informational PurposesAn informational icon, calling your attention
    참고
    먼저 시트 프레임의 내측 RH 후면 모서리에 탭 및 J-클립을 장착한 다음 외측 LH 후면 모서리 쪽으로 작업합니다.
  8. LH 2열 시트 언더벨리 트림을 장착합니다. 참조 항목: 트림 - 언더벨리 - 2열 시트 - LH(6인승)(탈거 및 교체).
  9. LH 및 RH 팔콘윙 도어를 닫습니다.
  10. LH 및 RH 전면 창문을 올립니다.
  11. LH 및 RH 전면 도어를 닫습니다.
