테일라이트 - RH(탈거 및 교체)

교정 코드 17402202 0.60 참고: 절차에서 명시적으로 언급하지 않는 한 위 교정 코드 및 FRT는 연결된 절차를 포함하여 이 절차를 수행하는 데 필요한 모든 작업을 반영합니다. 명시적으로 지시하지 않는 한 교정 코드를 누적하지 마십시오. 참고: FRT에 대한 자세한 내용과 FRT가 만들어진 방법은 표준 정비 작업시간을(를) 참조하십시오. FRT 값에 대한 피드백을 제공하려면 LaborTimeFeedback@tesla.com으로 이메일을 보내십시오. 참고: 아래 절차를 수행할 때 적절한 PPE를 착용했는지 확인하려면 개인 보호의 내용을 참조하십시오.

탈거

  1. RH 전면 도어를 엽니다.
  2. RH 전면 창문을 내립니다.
  3. RH 전면 시트를 앞으로 움직입니다.
  4. RH 팔콘윙 도어를 엽니다.
  5. RH 단일 지주 시트를 앞으로 이동합니다.
  6. RH 후면 실 패널 트림을 탈거합니다. 참조 항목: 트림 - 실 패널 - 후면 - LH(탈거 및 교체).
  7. 리프트게이트를 엽니다.
  8. 후면 트렁크 적재함 바닥을 탈거합니다. 참조 항목: 트렁크 적재함 바닥 - 후면(탈거 및 교체).
  9. 후면 트렁크 바닥 NVH 절연체를 탈거합니다. 참조 항목: NVH 절연체 - 플로어 - 후면 트렁크(탈거 및 교체).
  10. 후면 트렁크 카펫을 탈거합니다. 참조 항목: 카펫 - 후면 트렁크(7인승)(탈거 및 교체).
  11. LH 및 RH 후면 트렁크 가니시를 탈거합니다. 참조 항목: 가니시 - 후면 트렁크 - 측면 - LH(탈거 및 교체).
  12. RH 중앙 C필러 트림을 탈거합니다. 참조 항목: 트림 - C필러 - 중간 - LH(탈거 및 교체).
  13. RH 하단 C필러 트림을 탈거합니다. 참조 항목: 트림 - C필러 - 하단 - LH(탈거 및 교체).
  14. 트렁크 실 트림을 탈거합니다. 참조 항목: 트림 - 실 - 트렁크(탈거 및 교체).
  15. 후면 벽 후면 트렁크 트림을 탈거합니다. 참조 항목: .
  16. RH 3열 시트 등받이를 아래로 접습니다.
  17. RH 상단 C필러 트림을 탈거합니다. 참조 항목: 트림 - C필러 - 상단 - LH(탈거 및 교체).
  18. RH 사이드 트림 카펫에서 RH 트렁크 타이다운을 분리합니다.
  19. RH 트렁크 사이드 트림을 탈거합니다. 참조 항목: 트림 - 사이드 - 트렁크- RH(탈거 및 교체).
  20. RH 트렁크 트림 브래킷을 탈거합니다. 참조 항목: 브래킷 - 트림 - 트렁크 - RH(탈거 및 교체).
  21. RH 테일라이트 커넥터를 연결 해제합니다.
  22. RH 테일라이트를 차체에 고정하는 볼트, 씰 와셔, 너트 및 와셔를 탈거합니다.
    팁: 다음 공구 사용을 권장합니다.
    • 2인치 익스텐션
    • 8mm 12 포인트 딥소켓
    • 육각 헤드 래칫/플렉스 헤드 토크 렌치
  23. RH 테일라이트를 차체에 고정하는 너트(2개)를 탈거합니다.
    팁: 다음 공구 사용을 권장합니다.
    • 2인치 익스텐션
    • 8mm 12 포인트 딥소켓
    • 육각 헤드 래칫/플렉스 헤드 토크 렌치

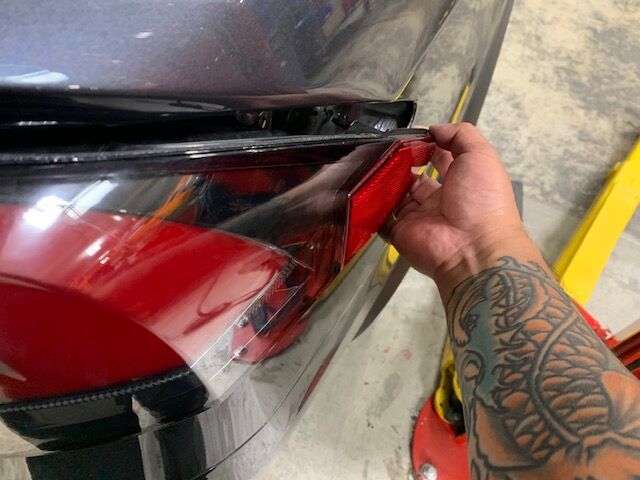

  24. RH 테일라이트를 차체에 고정하는 스터드(4개)를 분리한 다음 테일라이트를 차량에서 탈거합니다.
    Informational PurposesAn informational icon, calling your attention
    참고
    테일라이트 고정 도어의 스터드를 먼저 분리하십시오.
  25. RH 테일라이트 고정 도어를 테일라이트에 고정하는 볼트(3개)를 탈거한 다음 고정 도어를 테일라이트에서 탈거합니다.
    팁: 다음 공구 사용을 권장합니다.
    • 육각 헤드 래칫/플렉스 헤드 토크 렌치
    • Torx T20 소켓

장착

  1. RH 테일라이트 고정 도어를 테일라이트에 배치한 다음 고정 도어를 테일라이트에 고정하는 볼트(3개)를 장착합니다.
    1.25 Nm (.9 lbs-ft)
    팁: 다음 공구 사용을 권장합니다.
    • 래칫/토크 렌치
    • Torx T20 비트
  2. RH 테일라이트를 차량에 배치한 다음 테일라이트를 차체에 고정하는 스터드(4개)를 장착합니다.
    Informational PurposesAn informational icon, calling your attention
    참고
    테일라이트 본체의 스터드의 중심을 먼저 맞춘 다음 고정 도어 스터드의 중심을 맞추십시오.
  3. RH 테일라이트를 차체에 고정하는 너트(2개)를 장착합니다.
    2.5 Nm (1.8 lbs-ft)
    팁: 다음 공구 사용을 권장합니다.
    • 2인치 익스텐션
    • 8mm 12 포인트 딥소켓
    • 육각 헤드 래칫/플렉스 헤드 토크 렌치
    • 래칫/토크 렌치
  4. RH 테일라이트를 차체에 고정하는 볼트, 씰 와셔, 너트 및 와셔를 장착합니다.
    2.5 Nm (1.8 lbs-ft)
    팁: 다음 공구 사용을 권장합니다.
    • 2인치 익스텐션
    • 8mm 12 포인트 딥소켓
    • 육각 헤드 래칫/플렉스 헤드 토크 렌치
    • 래칫/토크 렌치
  5. RH 테일라이트 커넥터를 연결합니다.
  6. RH 트렁크 트림 브래킷을 장착합니다. 참조 항목: 브래킷 - 트림 - 트렁크 - RH(탈거 및 교체).
  7. RH 트렁크 사이드 트림을 장착합니다. 참조 항목: 트림 - 사이드 - 트렁크- RH(탈거 및 교체).
  8. RH 트렁크 사이드 트림 카펫에 RH 트렁크 타이다운을 장착합니다.
  9. RH 상단 C필러 트림을 장착합니다. 참조 항목: 트림 - C필러 - 상단 - LH(탈거 및 교체).
  10. RH 3열 시트를 다시 원래 위치로 세웁니다.
  11. RH 하단 C필러 트림을 장착합니다. 참조 항목: 트림 - C필러 - 하단 - LH(탈거 및 교체).
  12. RH 후면 실 패널 트림을 장착합니다. 참조 항목: 트림 - 실 패널 - 후면 - LH(탈거 및 교체).
  13. RH 중간 C필러 트림을 장착합니다. 참조 항목: 트림 - C필러 - 중간 - LH(탈거 및 교체).
  14. 후면 트렁크 적재함 바닥을 장착합니다. 참조 항목: 트렁크 적재함 바닥 - 후면(탈거 및 교체).
  15. 트렁크 실 트림을 장착합니다. 참조 항목: 트림 - 실 - 트렁크(탈거 및 교체).
  16. LH 및 RH 후면 트렁크 가니시를 장착합니다. 참조 항목: 가니시 - 후면 트렁크 - 측면 - LH(탈거 및 교체).
  17. 후면 트렁크 카펫을 장착합니다. 참조 항목: 카펫 - 후면 트렁크(7인승)(탈거 및 교체).
  18. 후면 트렁크 바닥 NVH 절연체를 장착합니다. 참조 항목: NVH 절연체 - 플로어 - 후면 트렁크(탈거 및 교체).
  19. 후면 트렁크 적재함 바닥을 장착합니다. 참조 항목: 트렁크 적재함 바닥 - 후면(탈거 및 교체).
  20. 리프트게이트를 닫습니다.
  21. RH 단일 지주 시트를 원래 위치로 이동합니다.
  22. RH 팔콘윙 도어를 닫습니다.
  23. RH 전면 시트를 원래 위치로 이동합니다.
  24. RH 전면 창문을 올립니다.
  25. RH 전면 도어를 닫습니다.
