호스 - HV 배터리-전륜 구동 장치 인버터(Plaid)(탈거 및 교체)

교정 코드 18300032 1.14 참고: 절차에서 명시적으로 언급하지 않는 한 위 교정 코드 및 FRT는 연결된 절차를 포함하여 이 절차를 수행하는 데 필요한 모든 작업을 반영합니다. 명시적으로 지시하지 않는 한 교정 코드를 누적하지 마십시오. 참고: FRT에 대한 자세한 내용과 FRT가 만들어진 방법은 표준 정비 작업시간을(를) 참조하십시오. FRT 값에 대한 피드백을 제공하려면 LaborTimeFeedback@tesla.com으로 이메일을 보내십시오. 참고: 아래 절차를 수행할 때 적절한 PPE를 착용했는지 확인하려면 개인 보호의 내용을 참조하십시오.

탈거

  1. LH 전면 도어를 엽니다.
  2. LH 및 RH 전면 창문을 내립니다.
  3. 차량을 들어 올려서 지지합니다. 참조 항목: 차량 올리기 - 2 포스트 리프트.
  4. 스티어링 휠을 제위치에 고정시킵니다.
    팁: 다음 공구 사용을 권장합니다.
    • 스티어링 휠 홀더 - 1090880-00-A
  5. 후드 내 보관 유닛을 탈거합니다. 참조 항목: 후드 내 보관 유닛(탈거 및 장착).
  6. LV 전원을 연결 해제합니다. 참조 항목: LV 전원(연결 해제 및 연결).
  7. 차량을 부분적으로 들어 올리고 리프트를 잠금 장치로 내립니다.
    Informational PurposesAn informational icon, calling your attention
    참고
    차량을 작업에 편한 높이로 설정합니다. 차량을 낮추기 전에 잠금 장치 양쪽에서 딸깍 소리가 들리는지 확인하십시오. 그렇지 않으면 차량이 측면으로 기울 수 있습니다.
  8. 전면 스키드 플레이트를 탈거합니다. 참조 항목: 스키드 플레이트 - 전면(탈거 및 교체).
  9. 스티어링 기어 어셈블리를 전동 스티어링 컬럼에 고정하는 볼트를 탈거한 다음 구성품을 분리합니다.
    팁: 다음 공구 사용을 권장합니다.
    • 13mm 소켓
    • 래칫/토크 렌치
  10. 냉각수 배출 용기를 차량 전면 아래에 배치하여 차량 냉각수를 수거합니다.
    팁: 다음 공구 사용을 권장합니다.
    • 냉각수 배출 용기
  11. HV 배터리-전륜 구동 장치 인버터 호스 아래에 접이식 깔때기와 흡수재를 놓습니다.
    팁: 다음 공구 사용을 권장합니다.
    • 접이식 깔때기 - 1463565-00-A
  12. HV 배터리-전륜 구동 장치 인버터 호스를 HV 배터리에 고정하는 호스 클립을 풀고 HV 배터리에서 호스를 탈거한 다음 HV 배터리에 플러그를 장착합니다.
    Informational PurposesAn informational icon, calling your attention
    참고
    호스를 완전히 배출시킵니다.
    팁: 다음 공구 사용을 권장합니다.
    • 냉각수 호스 플러그 키트 - 1135762-00-A
  13. HV 배터리-전륜 구동 장치 인버터 호스 아래에서 접이식 깔때기와 흡수재를 치웁니다.
  14. 냉각수가 HV 배터리에 누출되지 않도록 전륜 구동 장치의 LH 영역 아래에 흡수재를 놓습니다.
  15. HV 배터리-전륜 구동 장치 인버터 호스를 HV 배터리 케이스에 고정하는 클립을 풉니다.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    경고
    클립을 조심스럽게 풉니다. HV 배터리 케이스가 손상되지 않도록 하십시오.
    팁: 다음 공구 사용을 권장합니다.
    • 클립 프라이툴

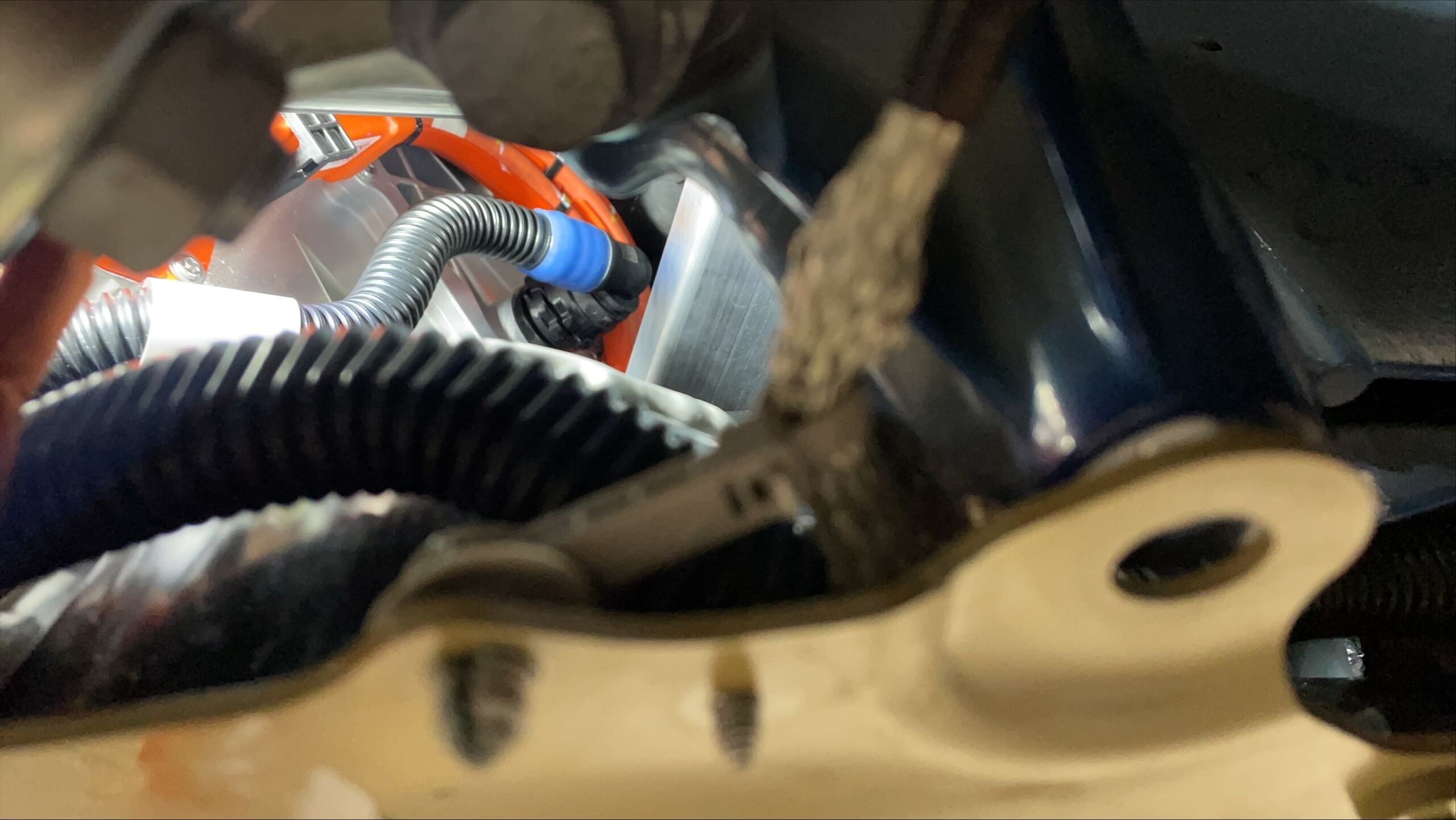

  16. HV 배터리-전륜 구동 장치 인버터 호스를 인버터에 고정하는 호스 클립을 풀고 인버터에서 호스를 탈거한 다음 인버터에 플러그를 장착합니다.
    팁: 다음 공구 사용을 권장합니다.
    • 냉각수 호스 플러그 키트 - 1135762-00-A
    • LED 손전등
    • Pick Miniature Soft Grip, 90도 팁, 6인치
  17. 차량에서 HV 배터리-전륜 구동 장치 인버터 호스를 탈거합니다.

장착

  1. HV 배터리-전륜 구동 장치 인버터 호스를 차량에 배치한 다음 호스를 인버터에 고정하는 호스 클립을 조입니다.
    Informational PurposesAn informational icon, calling your attention
    참고
    장착하기 전에 모든 플러그를 탈거합니다. 밀고 당기기 연결 검사를 수행하여 호스가 완전히 안착됐는지 확인하십시오.
    팁: 다음 공구 사용을 권장합니다.
    • LED 손전등
  2. HV 배터리-전륜 구동 장치 인버터 호스를 HV 배터리 케이스에 고정하는 클립을 장착합니다.
  3. 전륜 구동 장치의 LH 영역 아래에서 흡수재를 치웁니다.
  4. HV 배터리-전륜 구동 장치 인버터 호스를 HV 배터리에 고정하는 호스 클립을 장착합니다.
    Informational PurposesAn informational icon, calling your attention
    참고
    장착하기 전에 모든 플러그를 탈거합니다. 밀고 당기기 연결 검사를 수행하여 호스가 완전히 안착됐는지 확인하십시오.
  5. 해당 부위를 청소하고 잔여물을 닦아냅니다.
  6. 차량 아래에서 냉각수 배출 용기를 제거합니다.
  7. 스티어링 기어 어셈블리를 전동 스티어링 컬럼에 배치한 다음 스티어링 기어 어셈블리를 전동 스티어링 컬럼에 고정하는 볼트를 장착합니다.
    30 Nm (22.1 lbs-ft)
    팁: 다음 공구 사용을 권장합니다.
    • 13mm 소켓
    • 래칫/토크 렌치
    • 각도 측정 토크 렌치
  8. 전면 스키드 플레이트를 장착합니다. 참조 항목: 스키드 플레이트 - 전면(탈거 및 교체).
  9. 타이어가 지면에 닿을 때까지 차량을 내립니다.
    Informational PurposesAn informational icon, calling your attention
    참고
    리프트를 잠금 장치에서 들어 올린 다음 차량을 내리는 동안 잠금 장치 해제 레버를 잡고 있습니다.
  10. 냉각수 보틀 캡을 탈거합니다.
  11. 냉각수를 적절한 수위까지 채웁니다.
    Informational PurposesAn informational icon, calling your attention
    참고
    냉각수 수위가 Max 선까지 채워졌는지 확인하십시오.
    팁: 다음 공구 사용을 권장합니다.
    • 직사각형 검사용 거울
    • LED 손전등
  12. LV 전원을 연결합니다. 참조 항목: LV 전원(연결 해제 및 연결).
  13. 정비 모드 또는 Toolbox를 사용하여 다음 루틴을 수행합니다(참조 항목: 0005 - 정비 모드): TEST_VCFRONT_X_THERMAL-COOLANT-AIR-PURGEvia Toolbox: (link)via Service Mode:
    • Thermal ➜ Actions ➜ Coolant Purge Stop or Coolant Purge Start
    • Thermal ➜ Coolant System ➜ Coolant Purge Start
    via Service Mode Plus:
    • Drive Inverter ➜ Front Drive Inverter Replacement ➜ Coolant Air Purge
    • Drive Inverter ➜ Rear Drive Inverter Replacement ➜ Coolant Air Purge
    • Drive Inverter ➜ Rear Left Drive Inverter Replacement ➜ Coolant Air Purge
    • Drive Inverter ➜ Rear Right Drive Inverter Replacement ➜ Coolant Air Purge
    • Drive Unit ➜ Front Drive Unit Replacement ➜ Coolant Air Purge
    • Drive Unit ➜ Rear Drive Unit Replacement ➜ Coolant Air Purge
     RUN을 클릭합니다.
    Informational PurposesAn informational icon, calling your attention
    참고
    • 냉각수 펌프 소리가 들립니다.
    • 차량이 주행 상태가 아닌지 확인하십시오. 차량을 주행 상태로 두면 이 루틴이 중지됩니다.
    • 필요에 따라 수위를 모니터링합니다.
    • 중지 메시지가 표시되어도 루틴이 계속 실행됩니다.
    • 테스트에 약 10분이 걸립니다.
  14. 냉각수 수위를 검사하고 필요한 경우 보충합니다.
    Informational PurposesAn informational icon, calling your attention
    참고
    냉각수 수위가 Max 선까지 채워졌는지 확인하십시오.
    팁: 다음 공구 사용을 권장합니다.
    • LED 손전등
    • 직사각형 검사용 거울
  15. 냉각수 보틀 캡을 장착합니다.
  16. 후드 내 보관 유닛을 장착합니다. 참조 항목: 후드 내 보관 유닛(탈거 및 장착).
  17. 리프트에서 차량을 내립니다. 참조 항목: 차량 올리기 - 2 포스트 리프트.
  18. 후면 도어를 보정합니다.
    Informational PurposesAn informational icon, calling your attention
    참고
    차량 터치스크린에 "보정이 필요합니다" 메시지가 나타나면 보정을 길게 터치하여 후면 도어를 보정하십시오.
  19. LH 및 RH 전면 창문을 올립니다.
  20. LH 전면 도어를 닫습니다.
