Parte exterior do aro da porta

Informação sobre a reparação

Lista de peças

Quantidade Descrição Imagem/Notas
1
Informational PurposesAn informational icon, calling your attention
Nota
Apenas para reparações da secção: Algumas reparações da secção requerem uma segunda peça. Consulte as Descrições da secção da parte exterior do aro da porta para determinar se reparação da secção planeada requer uma peça adicional.
MY ASY – DOOR RING OUTER SVC E-COATED (Parte exterior do aro da porta)

Para a substituição completa do aro da porta: 2

Para reparações da secção: varia consoante a(s) reparação(ões) efetuada(s).

Rebite de cabeça redonda estrutural, 6,5 mm
6 Rebite estrutural de resistência elevada, 6,5 mm
4 Rebite oco S28
7 Rebite oco S48
Informational PurposesAn informational icon, calling your attention
Nota
As quantidades de rebites indicadas acima destinam-se a uma reparação completa. Consulte as Descrições da secção da parte exterior do aro da porta para obter informações sobre os fixadores necessários para as reparações da secção.

ao encomendar peças, consulte o catálogo de peças e introduza o VIN do veículo a ser reparado para detetar as peças corretas (e os números de peças) para o veículo. Em alternativa, utilize a função de pesquisa no catálogo de peças para localizar uma peça específica para o veículo.

Descrições da secção da parte exterior do aro da porta

Parte exterior do aro da porta, subconjuntos e separação do subconjunto
A parte exterior do aro da porta (apresentada abaixo) é um componente individual e pode ser substituída como uma reparação individual:

Em alternativa, em vez de substituir a totalidade da parte exterior do aro da porta, é possível substituir áreas da parte exterior do aro da porta utilizando secções da parte exterior do aro da porta e as linhas de corte descritas neste documento.

Secções da parte exterior do aro da porta



Descrições da secção da parte exterior do aro da porta Peças necessárias

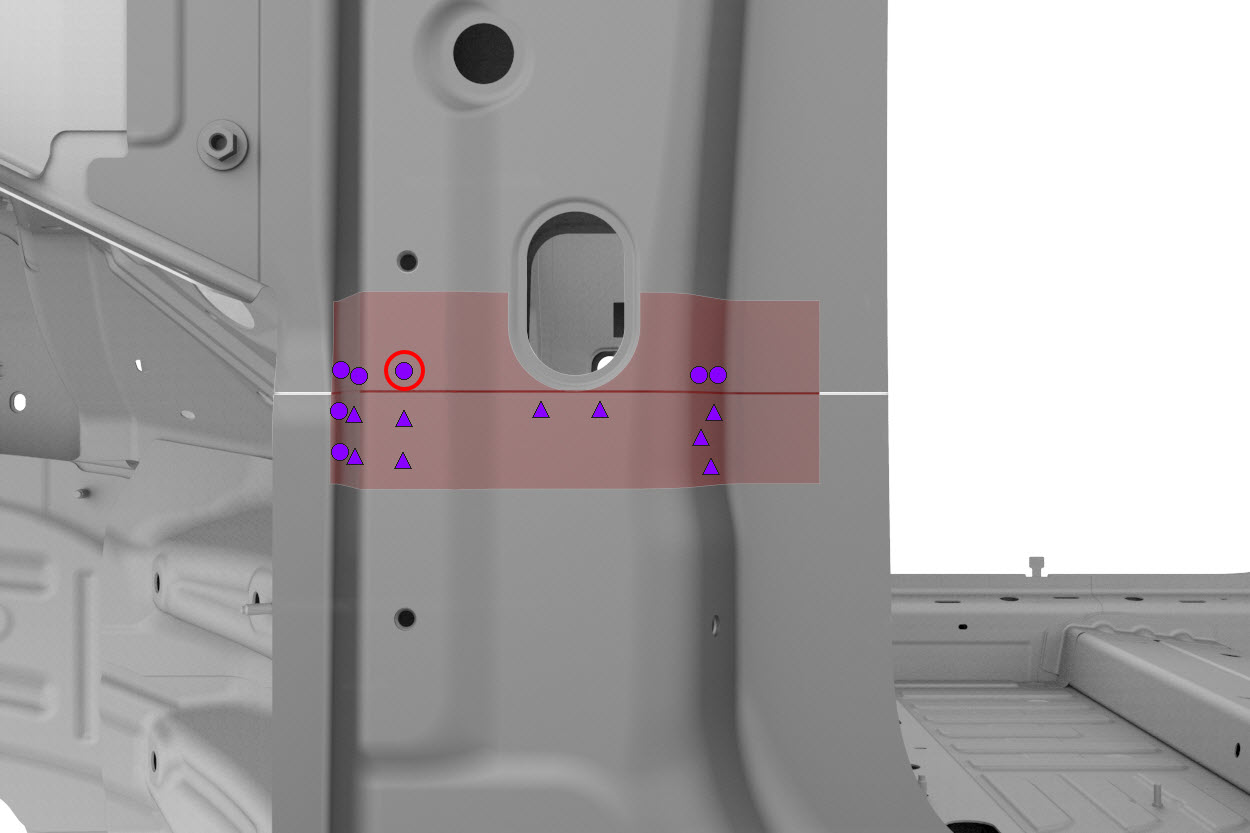

Secção dianteira da soleira

Linha de corte

Ponto/linha de referência

  • A = 620 mm
  • B = 580 mm
  • C = 50 mm
  • D = 85 mm
Informational PurposesAn informational icon, calling your attention
Nota
Crie uma placa de reforço De 60 mm de largura e instalá-la conforme indicado.

Rebite de cabeça redonda estrutural, 6,5 mm – 12.

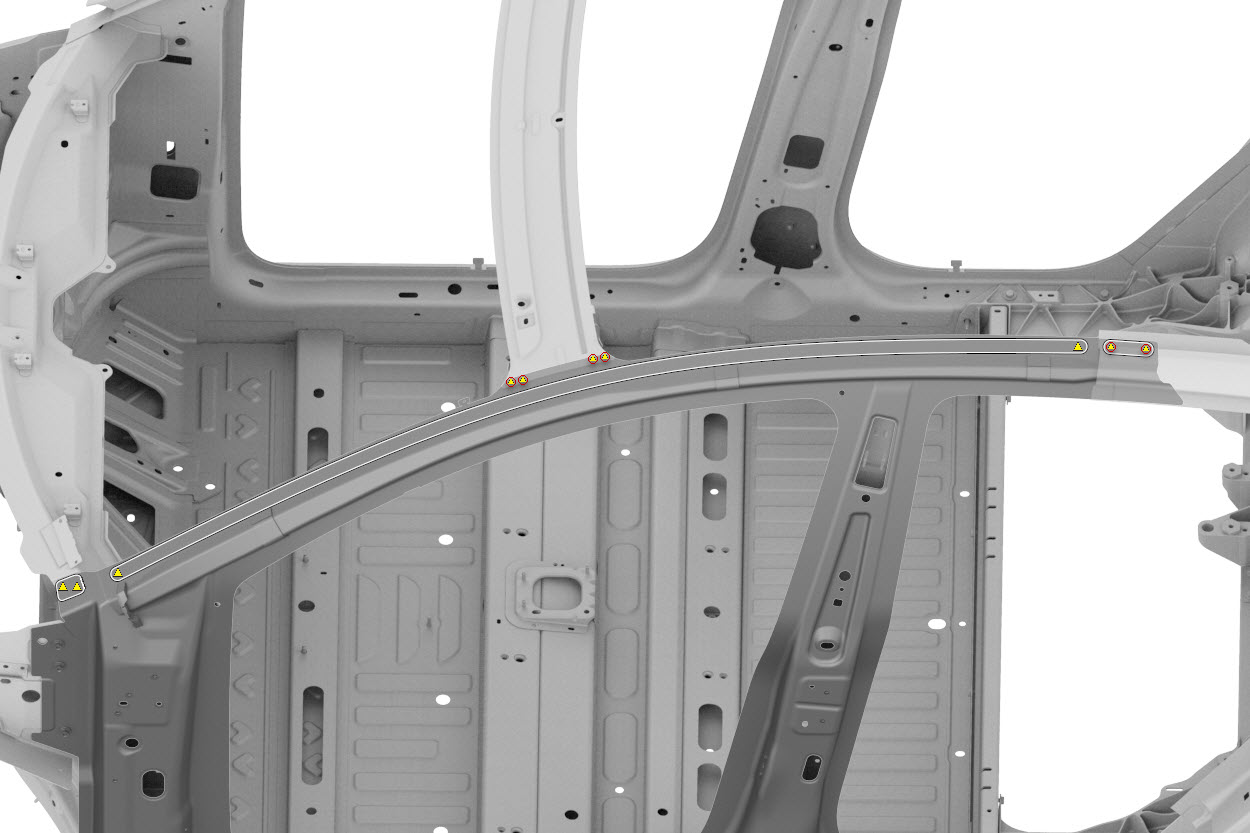

Secção do pilar articulado

Linha de corte

Ponto/linha de referência

  • E = 300 mm
  • F = 200 mm
Informational PurposesAn informational icon, calling your attention
Nota
Crie uma chapa de apoio De 80 mm de largura e instalá-la conforme indicado.
Informational PurposesAn informational icon, calling your attention
Nota
O rebite assinalado a vermelho é instalado após a instalação do componente da parte lateral exterior da carroçaria.

Rebite de cabeça redonda estrutural, 6,5 mm – 7.

ou soldaduras por pontos de instalação

Informational PurposesAn informational icon, calling your attention
Nota
Ao realizar esta reparação da secção, encomende uma parte exterior do aro da porta adicional.

Secção do pilar A

Linha de corte

Ponto/linha de referência

  • G = 690 mm
  • H = 122 mm
Informational PurposesAn informational icon, calling your attention
Nota
Crie uma chapa de apoio De 80 mm de largura e instalá-la conforme indicado.

Rebite de cabeça redonda estrutural, 6,5 mm – 8.

Rebite, 4,8 mm – 2.

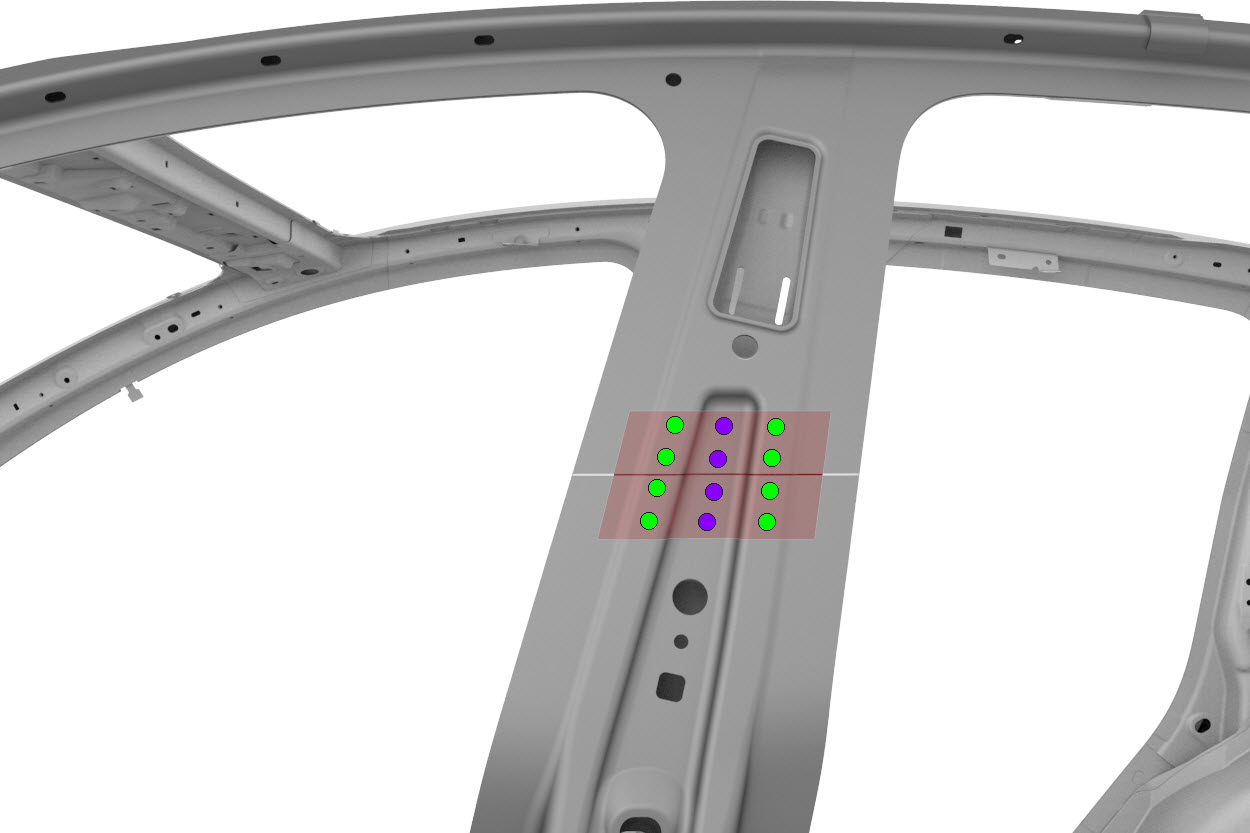

Secção superior do pilar B

Linha de corte

Ponto/linha de referência

  • I = 210 mm
  • J = 195 mm
Informational PurposesAn informational icon, calling your attention
Nota
Crie uma chapa de apoio De 80 mm de largura e instalá-la conforme indicado.

Rebite de cabeça redonda estrutural, 6,5 mm – 4.

Rebite, 4,8 mm – 8.

Secção inferior do pilar B

Linha de corte

Ponto/linha de referência

  • K = 84 mm
  • L = 130 mm
Informational PurposesAn informational icon, calling your attention
Nota
Crie uma chapa de apoio De 80 mm de largura e instalá-la conforme indicado.

Rebite de cabeça redonda estrutural, 6,5 mm – 4.

Rebite, 4,8 mm – 8.

Informational PurposesAn informational icon, calling your attention
Nota
Ao realizar esta reparação da secção, encomende uma parte exterior do aro da porta adicional.

Secção traseira da soleira

Linha de corte

Ponto/linha de referência

  • M = 310 mm
  • N = 426 mm
  • O = 43 mm
  • P = 76 mm
Informational PurposesAn informational icon, calling your attention
Nota
Crie uma placa de reforço De 60 mm de largura e instalá-la conforme indicado.

Rebite de cabeça redonda estrutural, 6,5 mm – 10.

Informational PurposesAn informational icon, calling your attention
Nota
Ao realizar esta reparação da secção, encomende uma parte exterior do aro da porta adicional.

Procedimento de reparação

  1. Retire o item Painel lateral exterior.
  2. Remova a parte necessária de Parte lateral exterior da carroçaria para expor o componente subjacente a ser substituído.
  3. Se necessário, remova a parte necessária de Secção inferior do ângulo agudo para expor o componente subjacente a ser substituído.
  4. Se estiver a substituir uma secção da parte exterior do aro da porta: Marque a parte exterior do aro da porta nos locais das linhas de corte da secção descritos nas Descrições da secção da parte exterior do aro da porta.
  5. Remova o componente original.

    ou soldaduras por pontos de fábrica

    ou soldaduras por pontos de fábrica de perfuração

  6. Apenas para reparações da secção: Crie chapas de apoio ou placas de reforço, conforme descrito nas Descrições da secção da parte exterior do aro da porta.
  7. Prepare a instalação.
  8. Aplique adesivo estrutural nas superfícies de contacto do veículo e no novo componente ou componentes.
  9. Apenas para reparações da secção: Instale chapas de apoio ou placas de reforço, conforme descrito nas Descrições da secção da parte exterior do aro da porta.
  10. Instale o novo componente ou componentes.
  11. Efetue a soldadura por pontos de resistência.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    Aviso
    A não observância de todas as precauções de segurança de soldadura, incluindo a utilização de equipamento de proteção individual, pode provocar ferimentos graves ou danos materiais. Apenas os técnicos que tenham concluído a formação requerida pela Tesla em soldadura estão autorizados a soldar componentes estruturais em veículos Tesla.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    CUIDADO
    Não efetue soldaduras num veículo Tesla antes de realizar o procedimento de isolamento elétrico do veículo (consulte o manual de manutenção específico do veículo para obter mais informações sobre o procedimento de isolamento elétrico do veículo). Efetuar soldaduras com um sistema de alta ou baixa tensão com corrente elétrica num veículo Tesla pode danificar componentes do veículo.
  12. Se necessário, instale a parte do Secção inferior do ângulo agudo removida para expor o componente a ser substituído.
  13. Instale a parte do Parte lateral exterior da carroçaria removida para expor o componente a ser substituído.
  14. Apenas para a reparação da secção do pilar articulado: Instale o fixador assinalado com um círculo vermelho no local indicado.
  15. Instale o item Painel lateral exterior.
  16. Realize quaisquer operações pós-reparação necessárias.
