Inspeção do SRS e substituição de componentes

Inspeção e substituição dos componentes do sistema de retenção de segurança (SRS) após uma colisão.

Este documento fornece instruções sobre os componentes do sistema de retenção de segurança (SRS) que devem ser inspecionados e substituídos após uma colisão.

Aviso

Depois de qualquer colisão, inspecione os sensores de impacto junto à área de colisão quanto a danos. Se um sensor estiver danificado, substitua o sensor e o hardware que fixa o sensor à carroçaria.

Peças que devem ser sempre inspecionadas após o acionamento do airbag ou pré-tensor do cinto de segurança e substituídas em caso de danos

Após qualquer colisão:

Inspecione as cablagens e os respetivos conectores ligados a todos os airbags e pré-tensores acionados e a todos os componentes danificados. Substitua todas as cablagens danificadas.
Inspecione todos os bancos e os cintos de segurança quanto a deformação ou sinais visíveis de desgaste nas cintas. Substitua todos os componentes danificados.
Inspecione a cinta e o regulador de altura do cinto de segurança na 1.ª fila (por trás do acabamento do pilar B) quanto a sinais de desgaste ou deformação. Substitua todos os componentes danificados.
Inspecione todos os bancos, os cintos de segurança e os retratores com pré-tensores quanto a sinais visíveis de deformação ou de desgaste. Substitua todos os componentes danificados.
Nota
Durante a inspeção do sistema do cinto de segurança, preste especial atenção à área em redor do anel em D, na qual a cinta do cinto de segurança passa pelo ombro do banco.
Inspecione todos os pontos de fixação do cinto de segurança quanto a danos. Verifique se existem rasgões, dobras, amolgadelas, danos no fixador ou no ponto de montagem. Avalie a possibilidade de retificar esses danos antes de substituir qualquer tipo de componente do cinto de segurança.
Verifique se os sensores de impacto próximos da área de colisão apresentam danos. Se o sensor estiver danificado, substitua o sensor e o equipamento que o fixa ao veículo. Consulte o manual de manutenção para obter mais informações sobre a substituição do sensor de impacto.
Aviso
Substitua sempre todos os tampões e fitas removidos dos revestimentos das portas dianteiras ao substituir um sensor de pressão da porta dianteira. Os orifícios adicionais na porta criam mais caminhos de fuga para o ar, o que reduz a capacidade do sensor em detetar um impacto lateral e pode afetar adversamente o acionamento do airbag.
Inspecione qualquer conjunto de airbag para os joelhos não acionado:
- Se a cobertura do airbag para os joelhos estiver danificada, substitua a totalidade do conjunto do airbag para os joelhos.
- Se existirem sinais de danos na almofada do airbag para os joelhos, como arranhões, rasgões ou furos, substitua o conjunto do airbag para os joelhos.

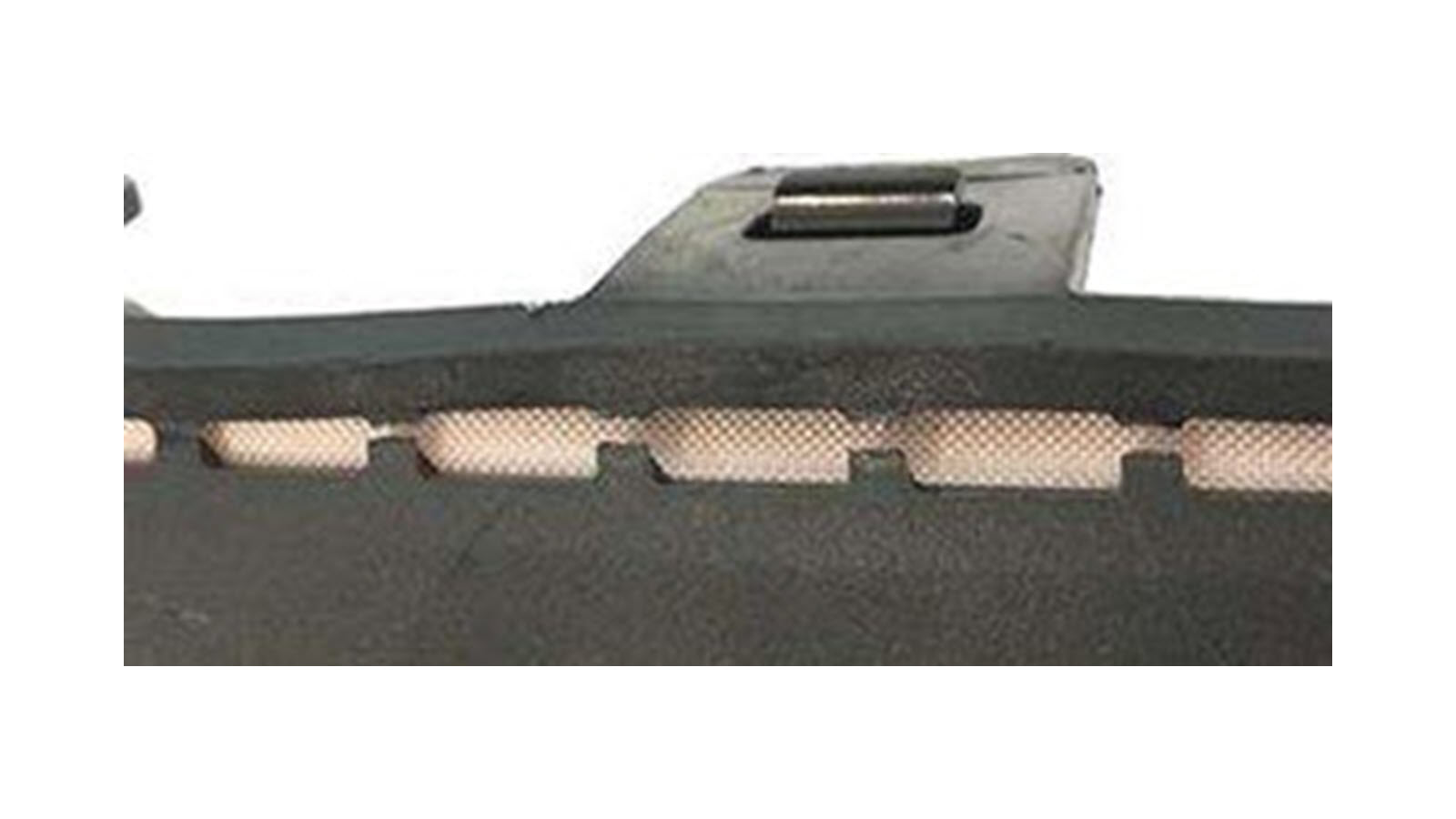

- Se existirem sinais de danos no alojamento do airbag, como ganchos dobrados ou arranhões, substitua o conjunto do airbag para os joelhos.
Inspecione a coluna de direção:
- Remova os componentes conforme necessário para aceder à coluna de direção.
1. Inspecione a coluna de direção:
  1. Introduza a haste de profundidade de uma pinça entre o alojamento da coluna e a coluna de direção até esta não poder avançar mais, sem exercer força na mesma. Certifique-se de que a pinça está alinhada com a extremidade da correia de absorção de energia.
  2. Meça a distância do interior do alojamento da coluna (ilustrado a amarelo) à extremidade da correia de absorção de energia (ilustrada a vermelho). Se a distância entre os dois pontos for inferior a 126 mm, substitua a coluna de direção.
Utilize a caixa de ferramentas para testar o sistema de retenção suplementar para verificar se funciona corretamente.

Peças que têm de ser substituídas após o acionamento do airbag ou do pré-tensor do cinto de segurança

Após uma colisão que tenha acionado um pré-tensor do cinto de segurança, substitua os seguintes itens e todos os respetivos fixadores:

O módulo de controlo do sistema de retenção (RCM).
Qualquer cinto de segurança com um pré-tensor acionado e o respetivo fecho do cinto de segurança.
Qualquer cinto de segurança e fechos que tenham sido acionados durante a colisão.
Caso algum dos airbags tenha sido acionado, substitua o fusível pirotécnico de corte da bateria.
Nota
Caso tenha sido acionado um pré-tensor do cinto de segurança, mas sem acionamento do airbag, apenas substitua o fusível pirotécnico de corte da bateria se estiver queimado.
Nota
Não substitua o fusível pirotécnico de corte da bateria exceto se tiver sido confirmado que o veículo será reparado.

Além das peças substituídas após o acionamento de um pré-tensor do cinto de segurança, substitua os seguintes itens e todos os respetivos fixadores após uma colisão com acionamento do airbag:

Substitua qualquer airbag acionado e todos os respetivos fixadores.
Caso o airbag dianteiro do condutor tenha sido acionado, substitua o conjunto do volante.
Nota
O volante foi desenhado para absorver o impacto do ocupante durante uma colisão quando um airbag ou um pré-tensor é acionado. O volante tem de ser substituído porque os danos podem não ser visíveis e a inspeção necessária para verificar devidamente a integridade estrutural do volante provoca danos irreparáveis no volante.
Caso o airbag dianteiro ou o airbag para os joelhos do condutor tenha sido acionado, substitua os seguintes itens e todos os respetivos fixadores:
- O conjunto da coluna de direção
- O módulo de controlo da coluna de direção (SCCM)
Caso tenha sido acionado um airbag lateral (montado no banco), substitua o conjunto do banco da 1.ª fila que contém o airbag acionado.
Em caso de acionamento de um airbag dianteiro (condutor ou passageiro), de um airbag para os joelhos ou de um airbag lateral (montado no banco), substitua os seguintes itens e todos os respetivos fixadores:
- O conjunto do banco da 3.ª fila, se ocupado durante a colisão.

Componentes do sistema de proteção para peões

Os veículos Model Y estão equipados com componentes de proteção para peões, como um tubo de deteção de pressão e atuadores do capô.

Figura 1. Tubo de deteção de pressão de proteção para peões

Figura 2. Atuadores do capô de proteção para peões

A fim de determinar se um veículo está equipado com componentes do sistema de proteção para peões, abra o capô e procure atuadores do capô de proteção para peões, conforme ilustrado acima.

Se o veículo estiver equipado com componentes do sistema de proteção para peões, após uma colisão dianteira:

Substitua os atuadores do capô de proteção para peões, caso tenham sido acionados.
Inspecione o conector e o tubo do sensor de pressão de proteção para peões quanto a sinais visíveis de danos, como rasgos no tubo e fissuras no conector. Substitua o conjunto do sensor de pressão, caso alguma peça tenha sofrido danos.

Informação sobre peças

A informação sobre peças do componente do airbag atual pode ser obtida através da funcionalidade de descodificação do VIN do manual de peças.

Para assistência adicional

Para assistência adicional, entre em contacto com a sua equipa de apoio para reparação após uma colisão local, conforme descrito em Entrar em contacto com a equipa da Tesla dedicada a reparações após uma colisão.
