Parede de cisalhamento lateral

Lista de peças

Quantidade Descrição Imagem/Notas
1 M3 ASY, SHOTGUN SHEAR WALL LH (Parede de cisalhamento lateral)
16

Rebite estrutural de resistência elevada, 6,5 mm

1

Rebite de cabeça redonda estrutural, 6,5 mm

1 Rebite oco S38

ao encomendar peças, consulte o catálogo de peças e introduza o VIN do veículo a ser reparado para detetar as peças corretas (e os números de peças) para o veículo. Em alternativa, utilize a função de pesquisa no catálogo de peças para localizar uma peça específica para o veículo.

Procedimento de reparação

  1. Retire o Suporte da subestrutura dianteira.
  2. Retire o Painel lateral exterior.

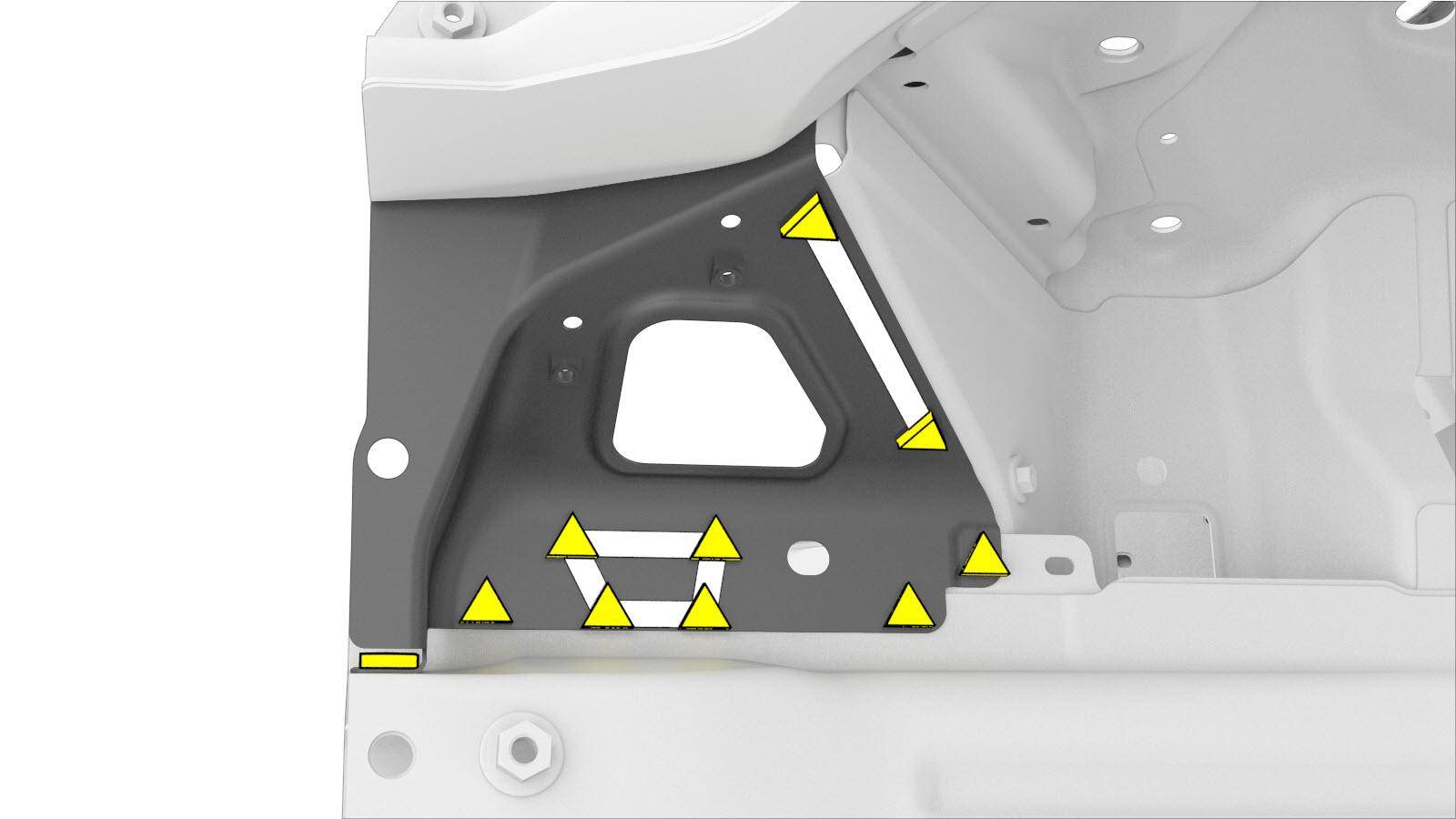

  3. Remova o componente original.
    ou soldaduras por pontos de fábrica
    ou soldaduras por pontos de fábrica de perfuração
    Informational PurposesAn informational icon, calling your attention
    Nota
    Ao retirar soldaduras por pontos, utilize uma broca que crie um orifício com o tamanho correto para o fixador que substituirá a soldadura por pontos.
  4. Prepare a instalação.

    ou rebites estruturais de resistência elevada, 6,5 mm

    ou rebites de cabeça redonda estruturais, 6,5 mm
    • A = 19 mm
    • B = 7 mm

    ou soldaduras por pontos de instalação

    ou rebites ocos, S38

  5. Aplique adesivo estrutural nas superfícies de contacto do veículo e no novo componente ou componentes.
  6. Instale o novo componente ou componentes.
  7. Efetue a soldadura por pontos de resistência.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    Aviso
    A não observância de todas as precauções de segurança de soldadura, incluindo a utilização de equipamento de proteção individual, pode provocar ferimentos graves ou danos materiais. Apenas os técnicos que tenham concluído a formação requerida pela Tesla em soldadura estão autorizados a soldar componentes estruturais em veículos Tesla.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    CUIDADO
    Não efetue soldaduras num veículo Tesla antes de realizar o procedimento de isolamento elétrico do veículo (consulte o manual de manutenção específico do veículo para obter mais informações sobre o procedimento de isolamento elétrico do veículo). Efetuar soldaduras com um sistema de alta ou baixa tensão com corrente elétrica num veículo Tesla pode danificar componentes do veículo.
  8. Instale o item Suporte da subestrutura dianteira.
  9. Instale o fixador, conforme indicado.

    ou rebites estruturais de resistência elevada, 6,5 mm

    Informational PurposesAn informational icon, calling your attention
    Nota
    Para o rebite assinalado com um círculo preto, meça e perfure o orifício do fixador a partir do lado interior da calha, mas instale o rebite a partir do lado do suporte da subestrutura.
    • C = 12 mm
    • D = 8 mm
  10. Instale o item Painel lateral exterior.
  11. Realize quaisquer operações pós-reparação necessárias.
