Calha traseira (fundida) com secção da cava da roda

Lista de peças

Quantidade Descrição Imagem/Notas

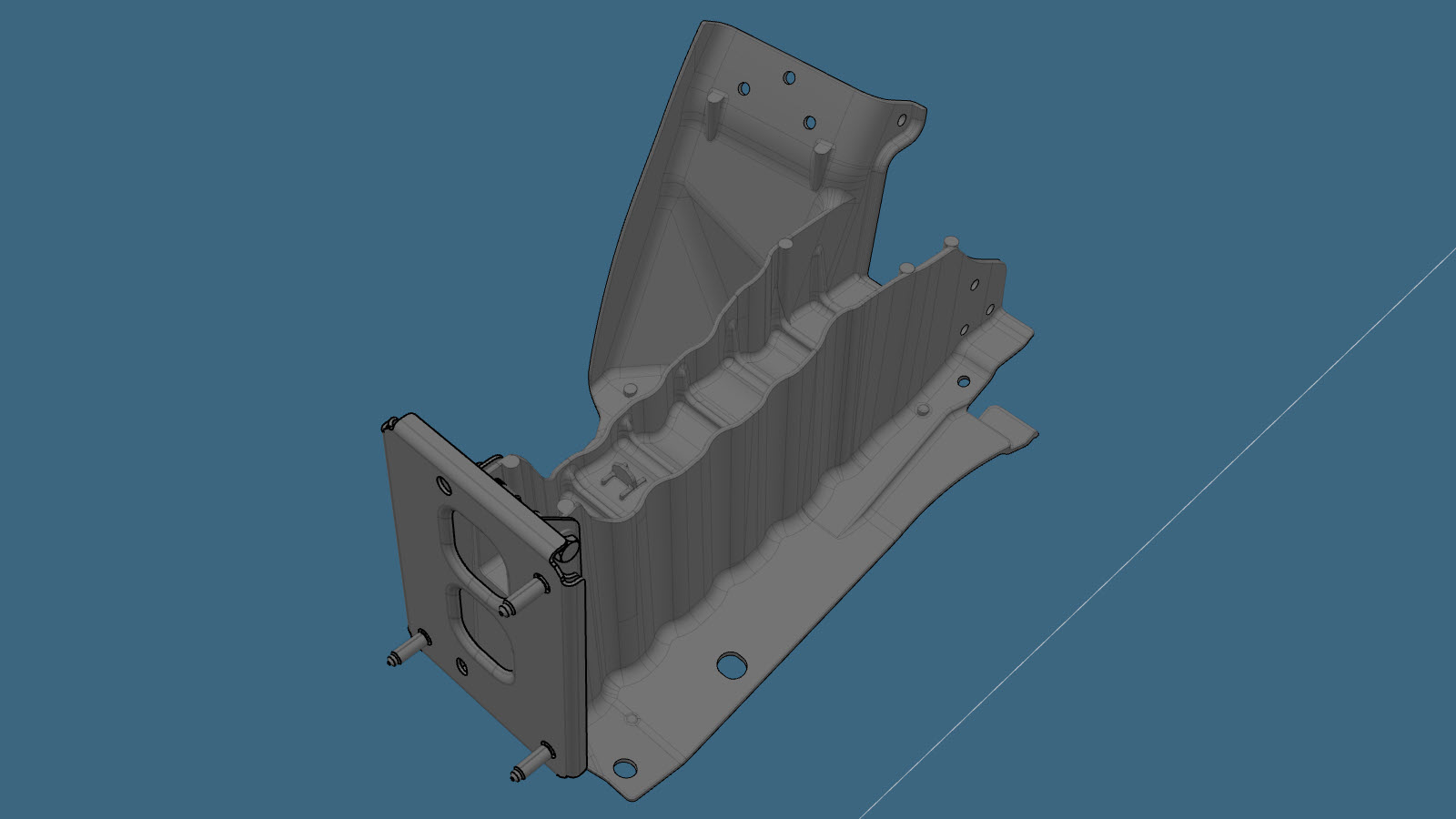

1 ASSEMBLY - REAR RAIL LARGE SECTION CASTING (calha traseira com secção da cava da roda)

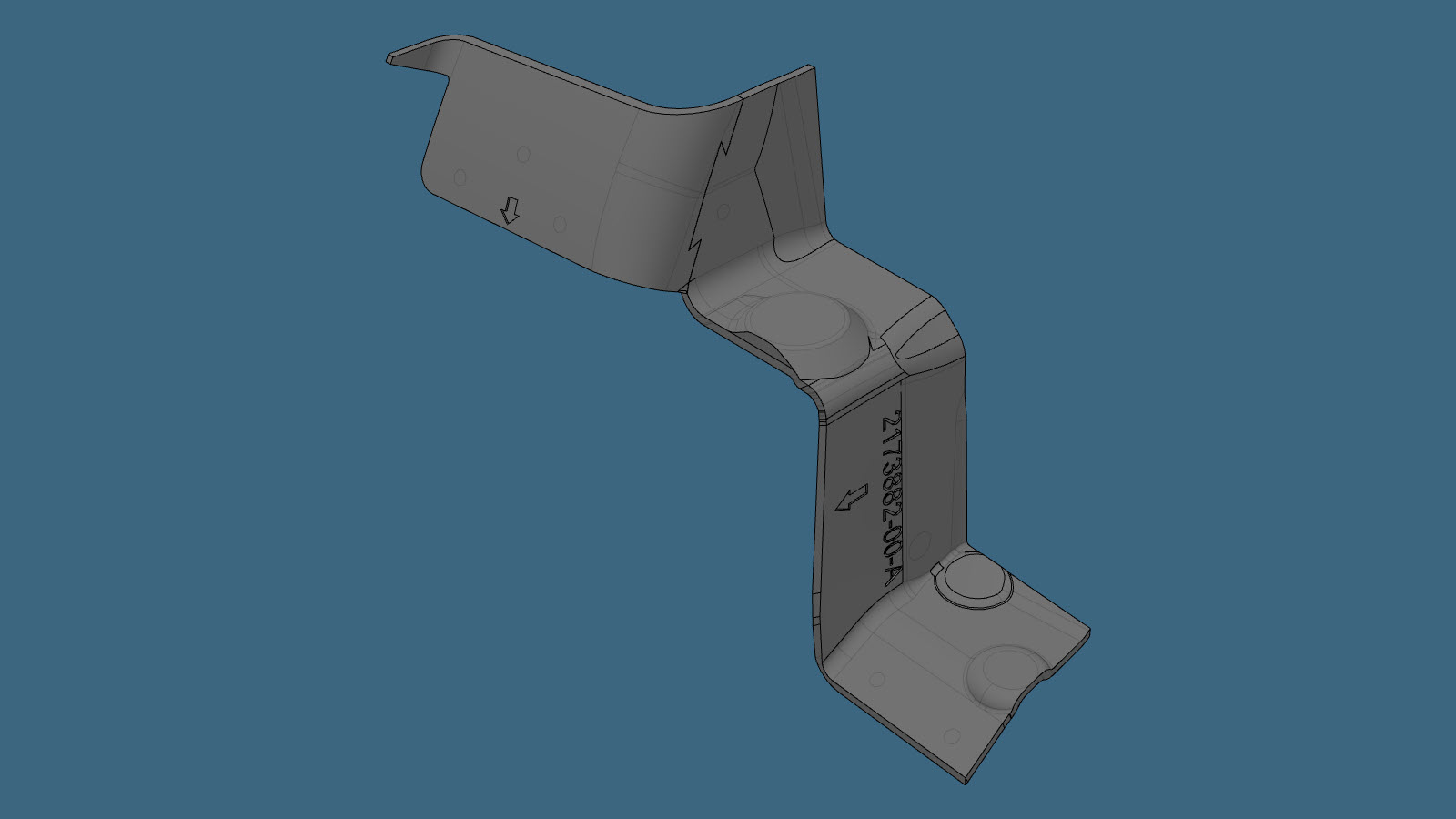

1 Model Y RUB Large Cutline Jig – LADO ESQUERDO

Número de peça Tesla 2173882-00-A.

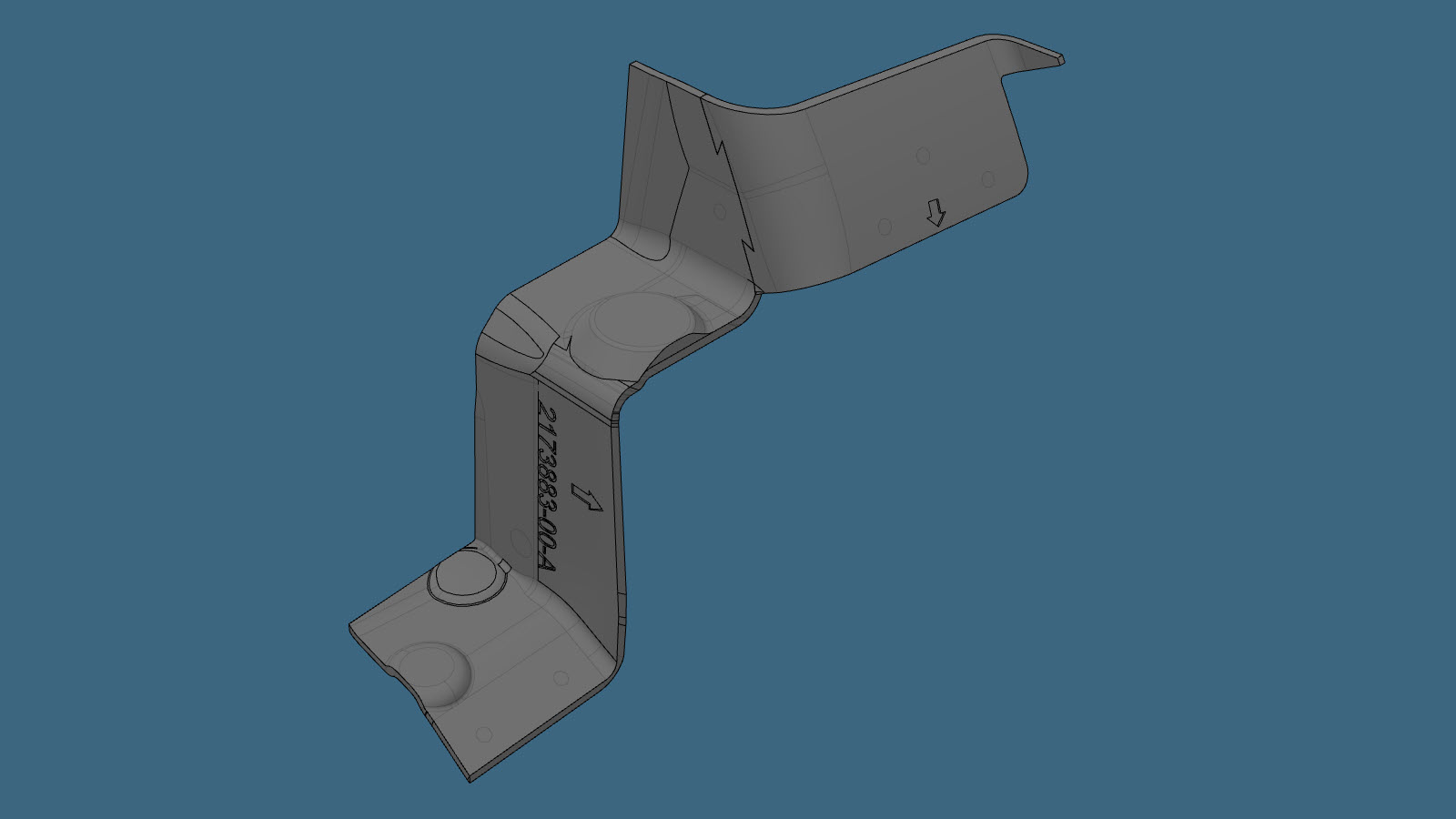

1 Model Y RUB Large Cutline Jig – LADO DIREITO

Número de peça Tesla 2173883-00-A.
2 Rebite estrutural de resistência elevada, 6,5 mm
1 Rebite embutido estrutural, 6,5 mm
1 BUTYL FOIL PATCH 300X150x2MM (Remendo de película de butilo) Número de peça Tesla 1004969-00-A.
9 Parafuso , M8-1,25x40, [109], G0110, SM Número de peça Tesla 1621075-00-A.
9 Porca , HF, M8-1.25,[10],ZNNI,PTM Número de peça Tesla 1111537-00-A.

ao encomendar peças, consulte o catálogo de peças e introduza o VIN do veículo a ser reparado para detetar as peças corretas (e os números de peças) para o veículo. Em alternativa, utilize a função de pesquisa no catálogo de peças para localizar uma peça específica para o veículo.

Procedimento de reparação

  1. Retire o item Conjunto lateral do painel traseiro (para a parte inferior da carroçaria fundida de 1 peça).
  2. Retire o item Suporte de asa (inferior).
  3. Marque a linha de corte no componente original.

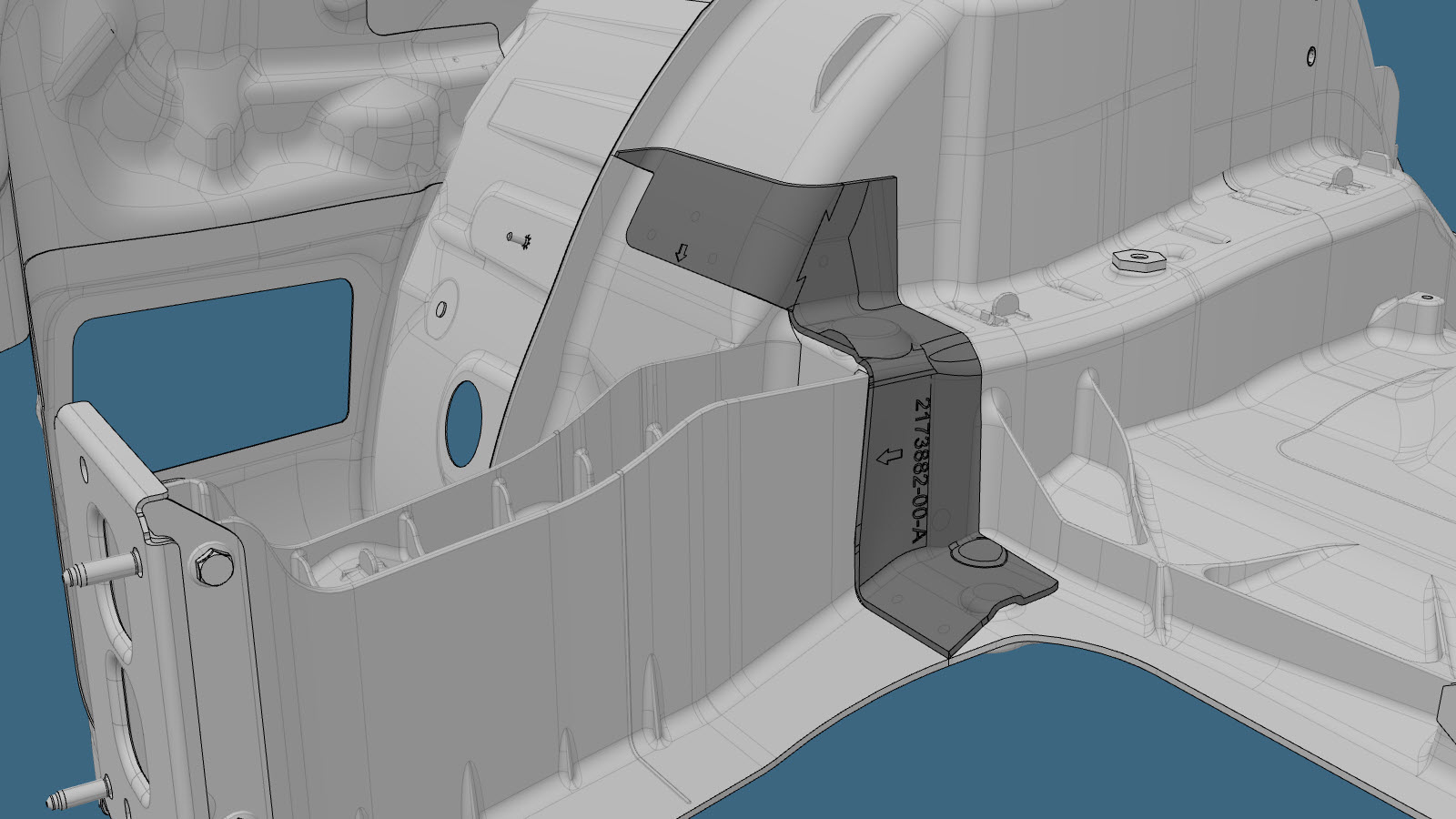

    Coloque a bancada da linha de corte conforme apresentado e, em seguida, marque a linha de corte na direção da traseira do veículo.
    Informational PurposesAn informational icon, calling your attention
    Nota
    Evite danificar as bancadas para que possam ser reutilizadas.
  4. Remova o componente original.
    Linha de corte
    Informational PurposesAn informational icon, calling your attention
    Nota
    Corte o mais próximo possível da extremidade traseira da linha de corte marcada no componente original.

    ou soldaduras por pontos de fábrica

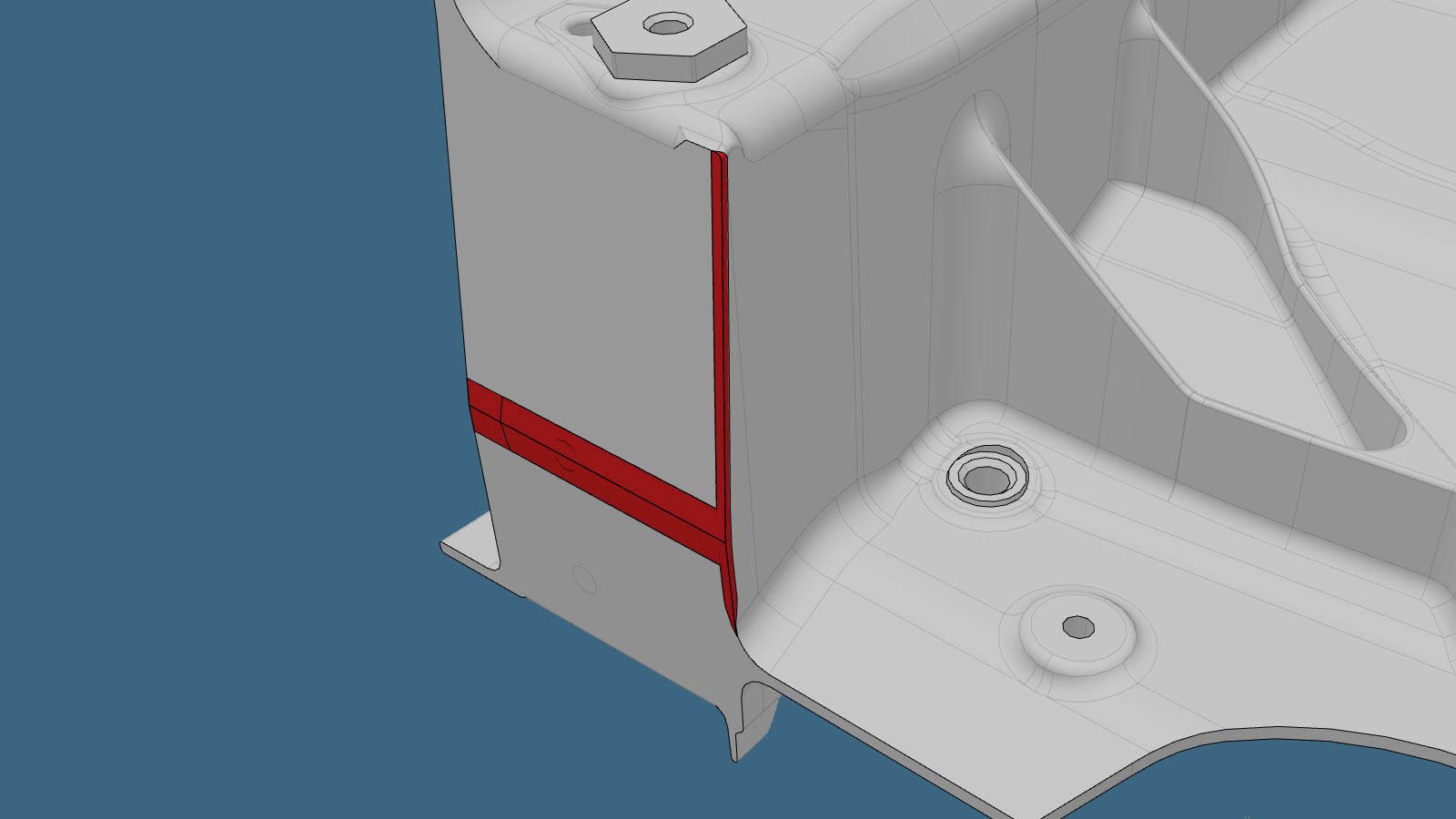

  5. Apare o componente original, conforme necessário, para encaixar, removendo material das áreas indicadas a vermelho.
    Minimize a remoção de material durante a retificação e certifique-se de que todas as extremidades estão lisas e devidamente arredondadas.
    Informational PurposesAn informational icon, calling your attention
    Nota
    As folgas devem ser tão pequenas quanto possível.
  6. Prepare a instalação.

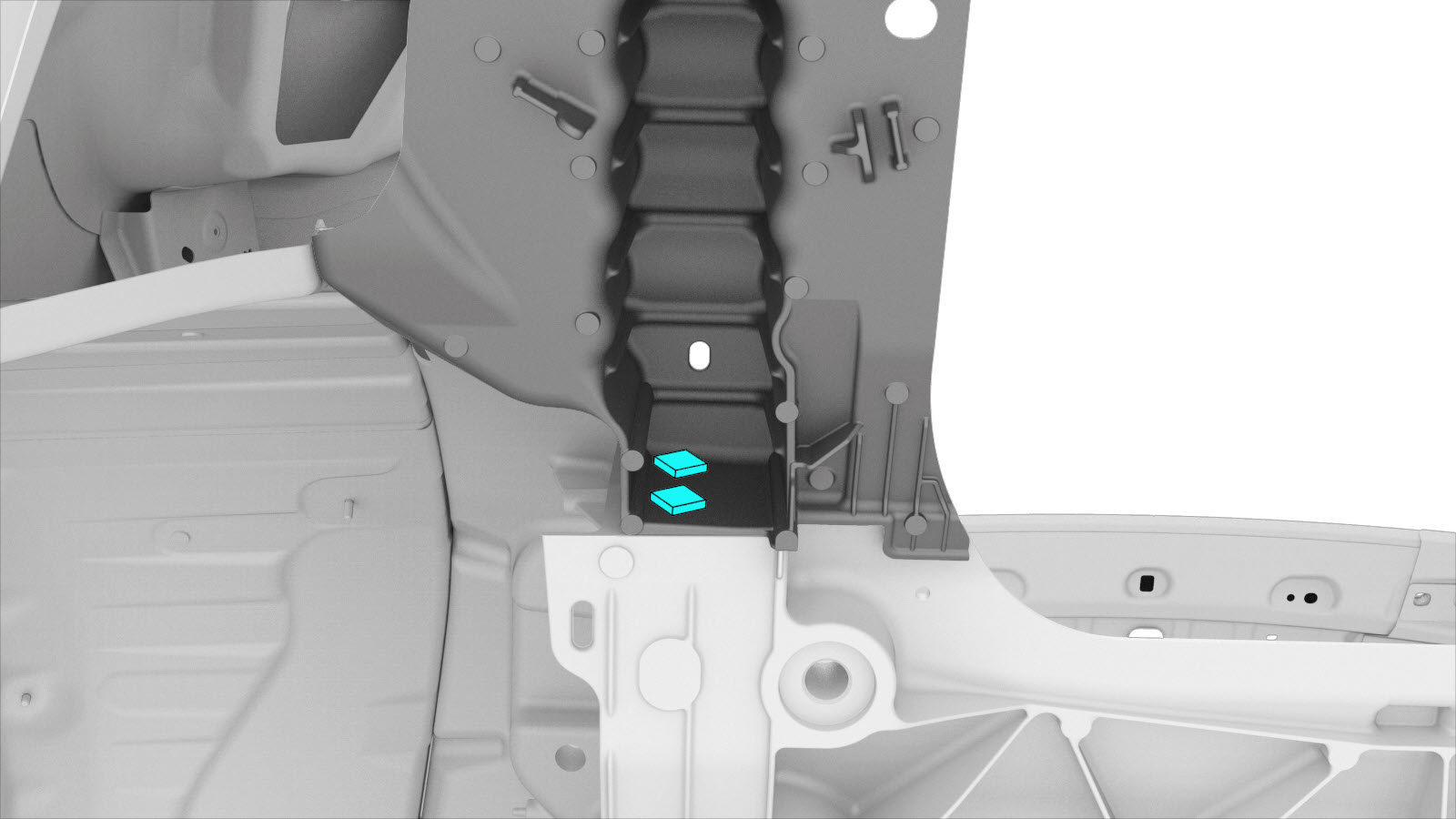

  7. Aplique adesivo estrutural nas superfícies de contacto do veículo e no novo componente ou componentes.
    Informational PurposesAn informational icon, calling your attention
    Nota
    Utilize adesivo estrutural para preencher todas as folgas entre o novo componente e o componente original.
  8. Instale o novo componente ou componentes.
    Aperte os parafusos com um binário de 33 Nm.
  9. Aplique vedante em todas as juntas entre o novo componente e a parte inferior da carroçaria fundida.
  10. Instale o item Conjunto lateral do painel traseiro (para a parte inferior da carroçaria fundida de 1 peça).
  11. Instale o item Suporte de asa (inferior).
    Informational PurposesAn informational icon, calling your attention
    Nota

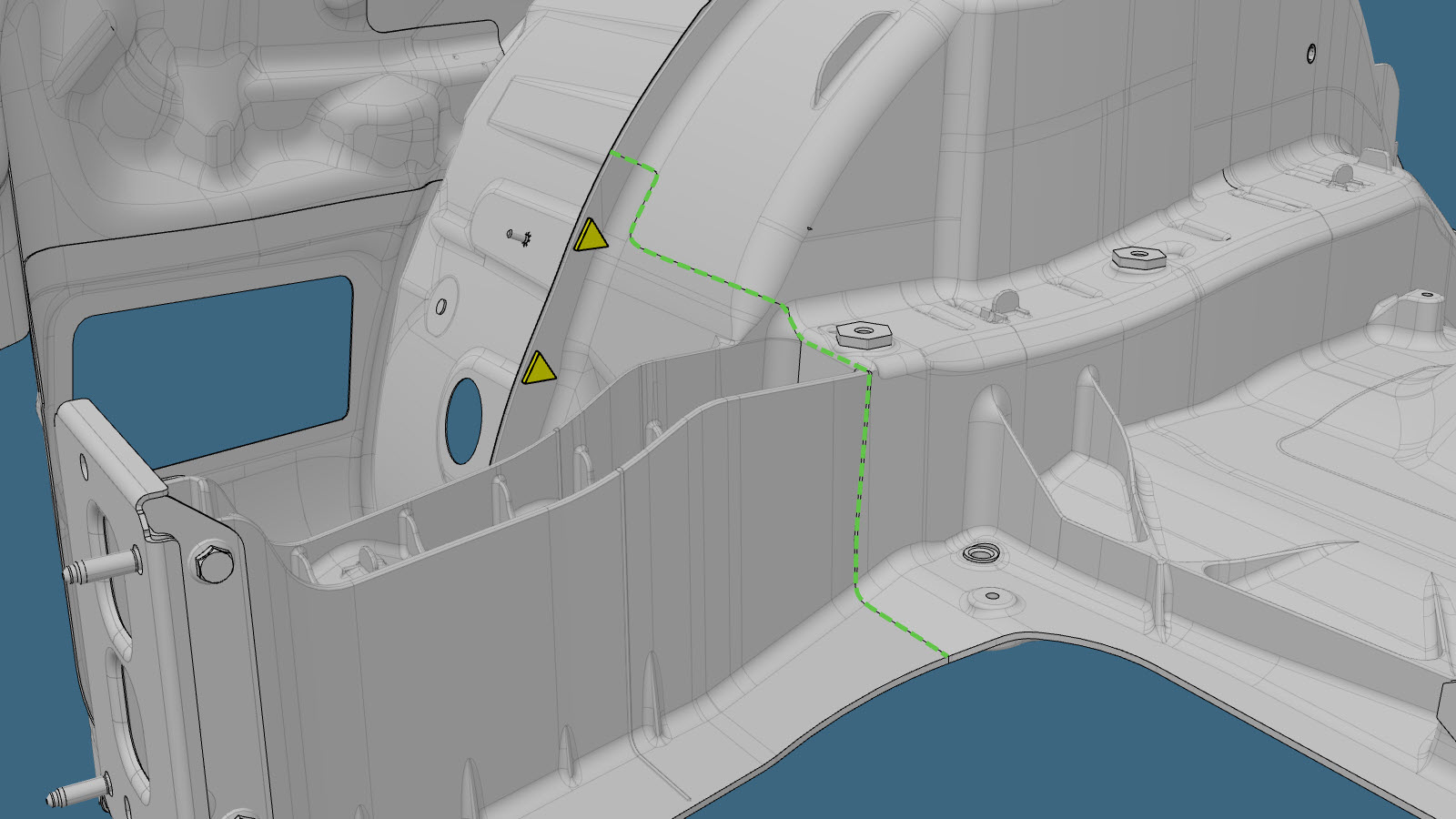

    Um X vermelho indica um local onde um fixador instalado de fábrica não será substituído.
    ou rebites de cabeça redonda estruturais, 6,5 mm

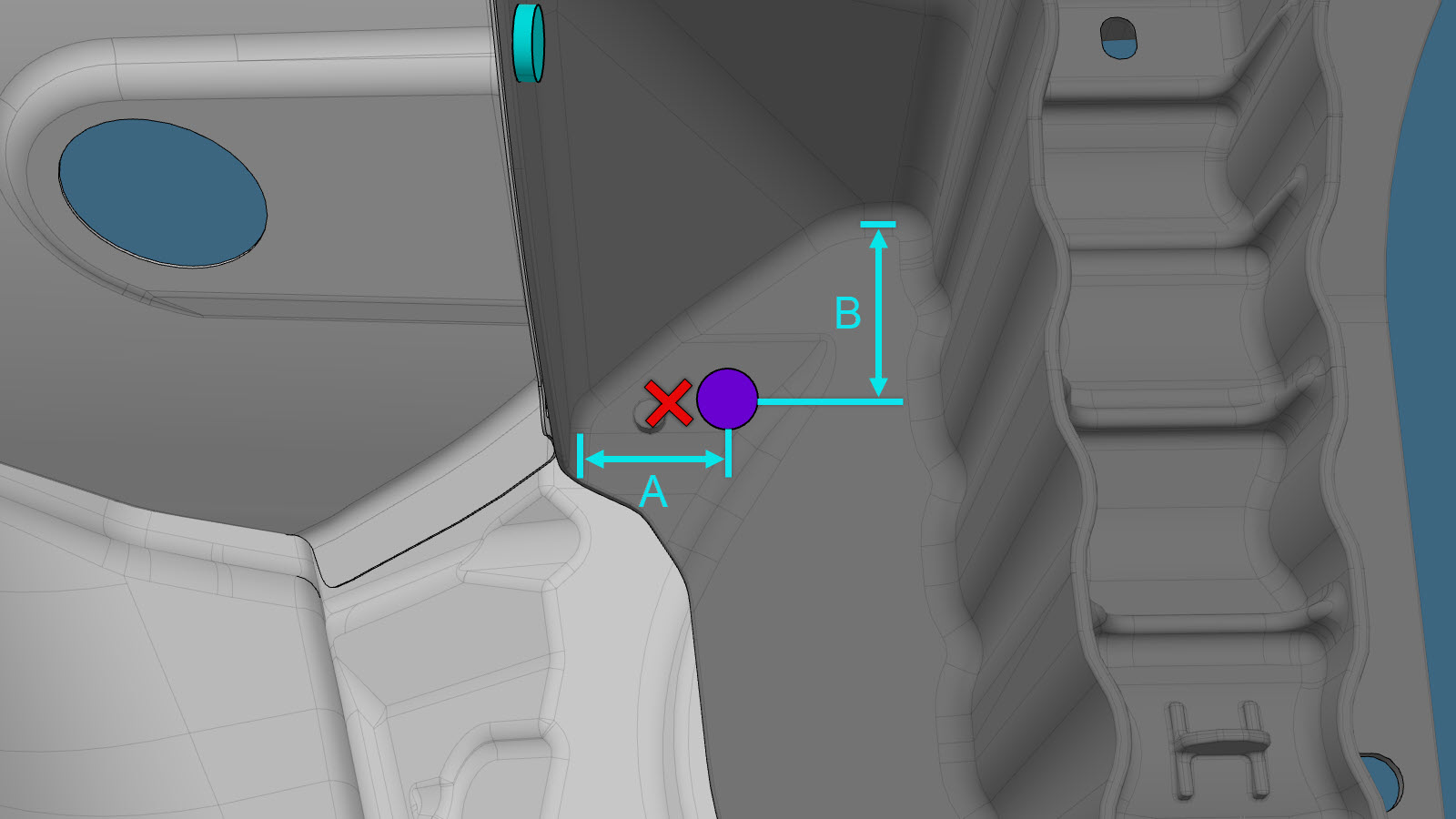

    • A = 45 mm
    • B = 58 mm
    Informational PurposesAn informational icon, calling your attention
    Nota
    Mude o fixador indicado para a localização especificada para o procedimento do suporte de asa (inferior) para evitar a colisão com o pino do ejetor.

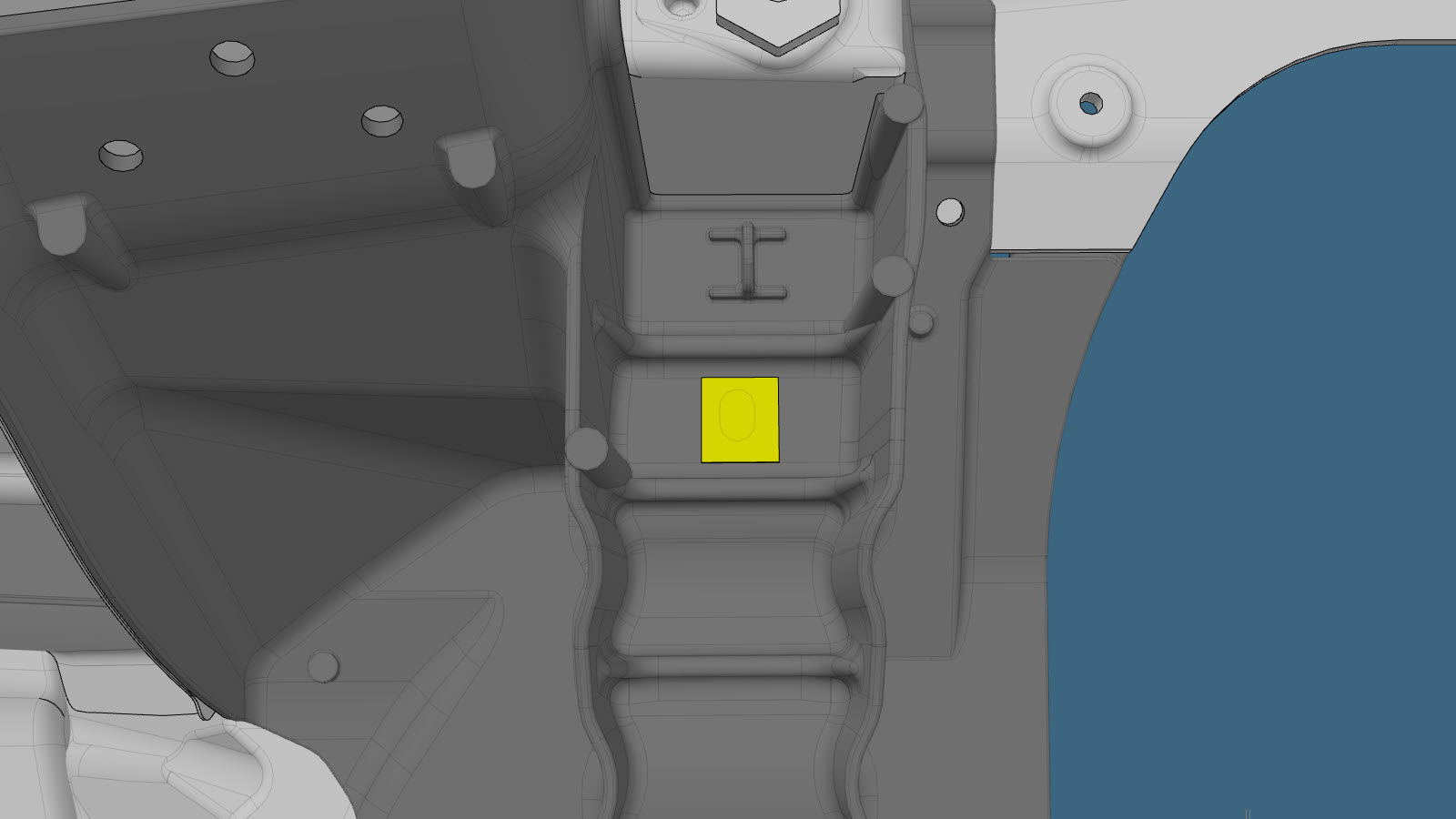

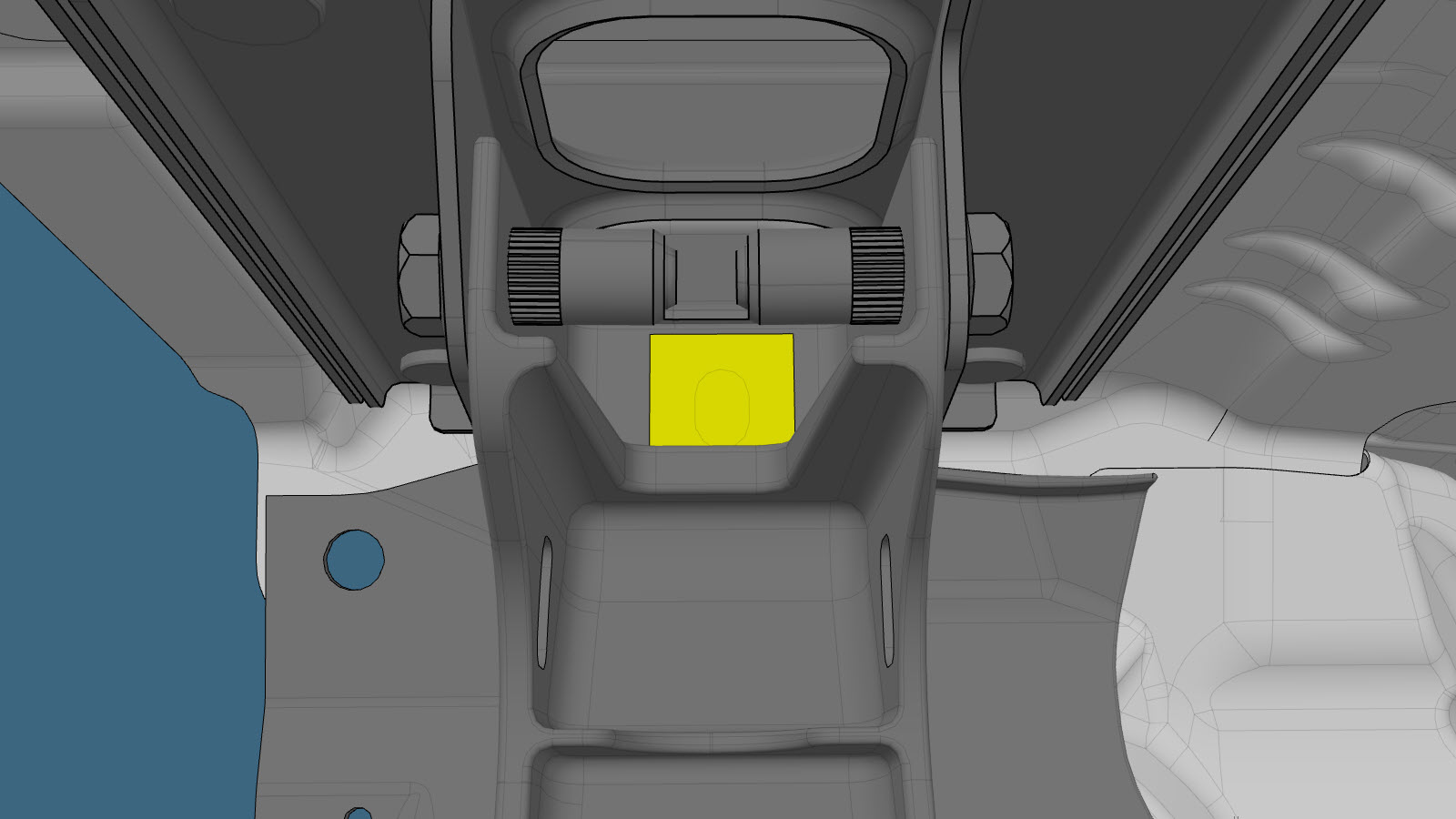

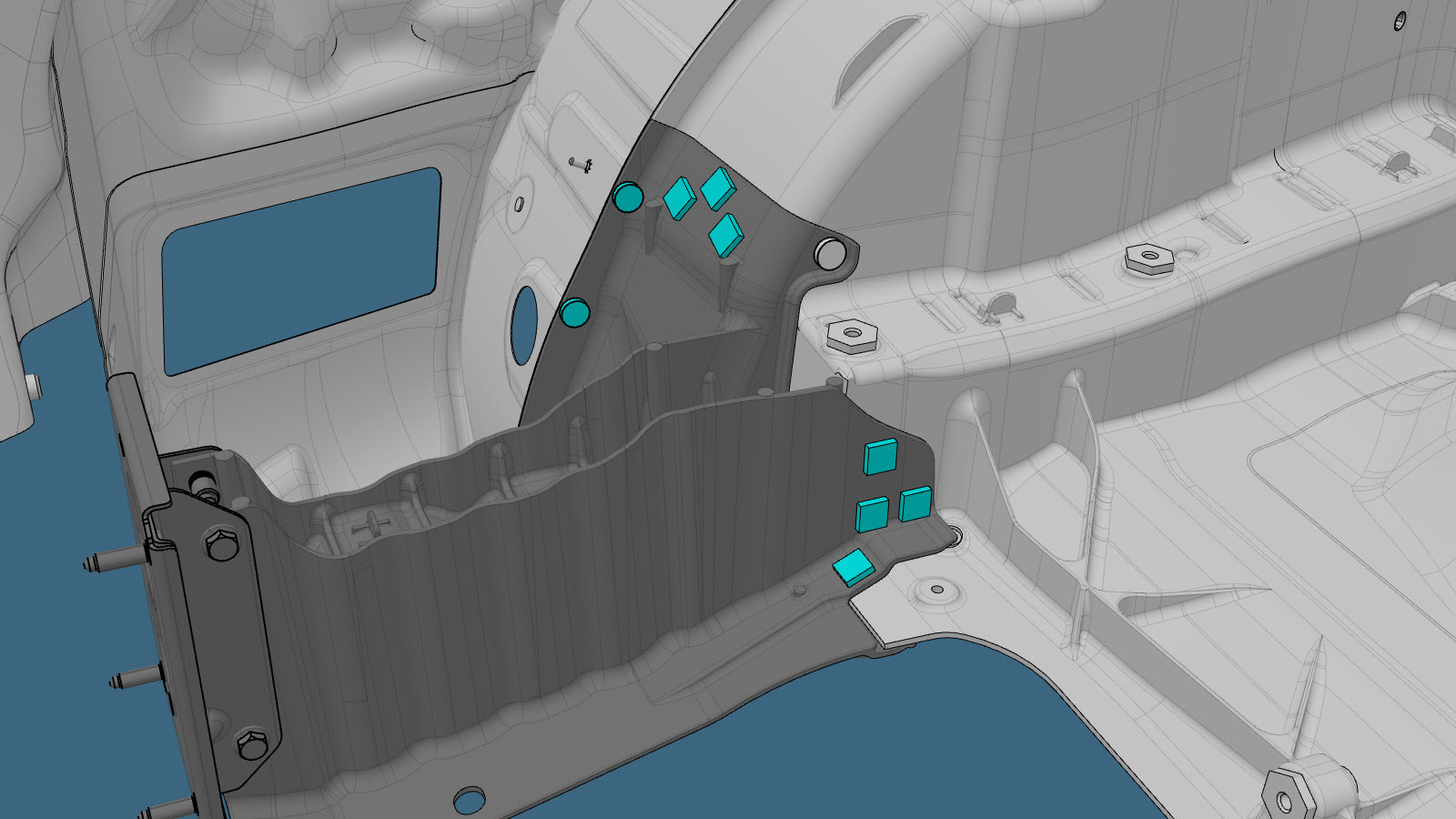

  12. Instale o remendo de película de butilo conforme indicado.
  13. Realize quaisquer operações pós-reparação necessárias.
