Parte exterior da calha dianteira da carroçaria (completo)

Lista de peças

Quantidade Descrição Imagem/Notas

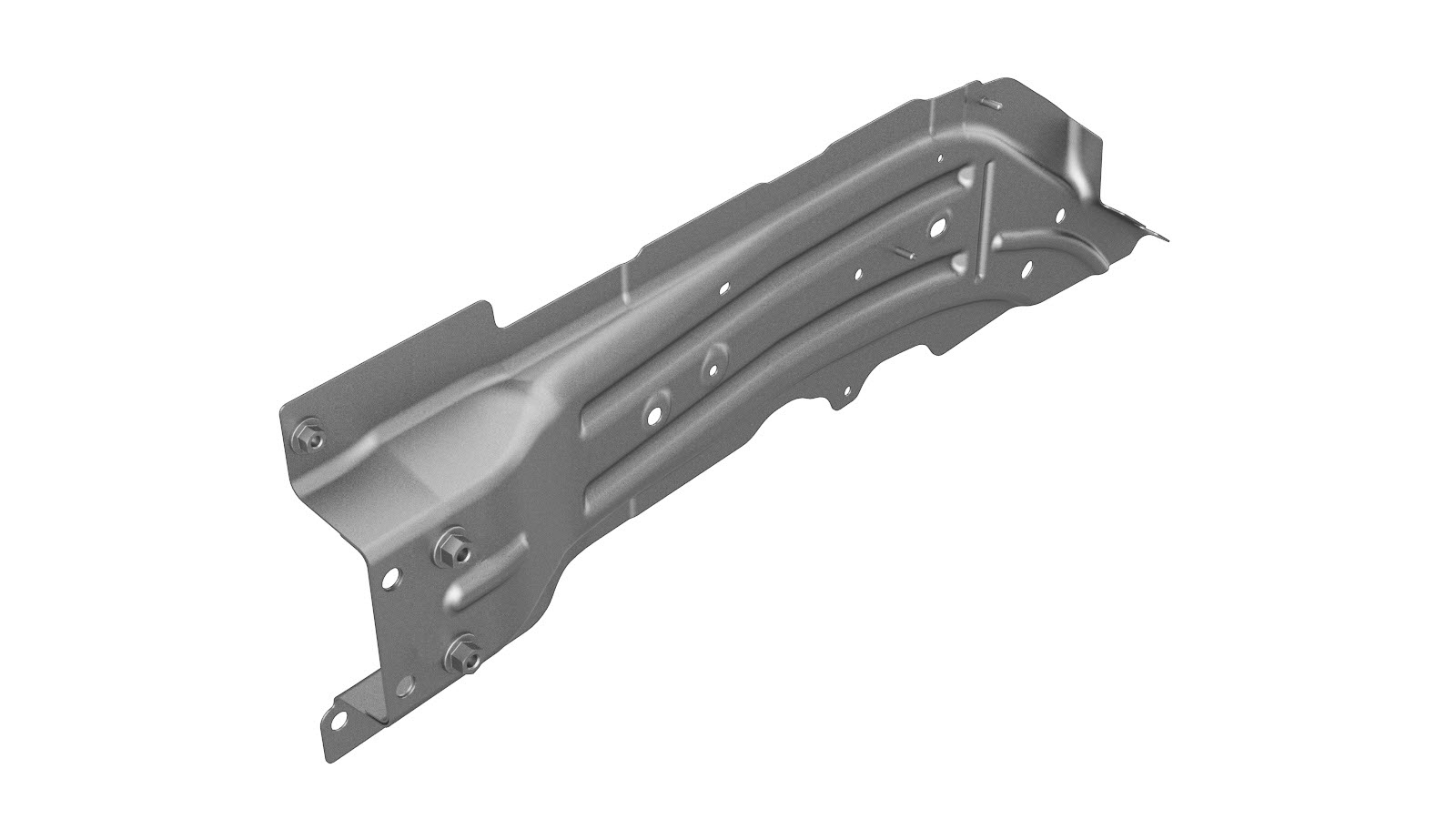

1 M3 ASY, FRONT RAIL OUTER, SVC (Parte exterior da calha dianteira)
26

Rebite estrutural de resistência elevada, 6,5 mm

1 PINO SOLDADO, DAW, M6x18, STL [88], ZN, SD Número de peça Tesla 1129607-00-A.

ao encomendar peças, consulte o catálogo de peças e introduza o VIN do veículo a ser reparado para detetar as peças corretas (e os números de peças) para o veículo. Em alternativa, utilize a função de pesquisa no catálogo de peças para localizar uma peça específica para o veículo.

Procedimento de reparação

  1. Retire a caixa estrutural.
  2. Remova a parede de cisalhamento lateral.
  3. Remova o componente original.

    ou soldaduras por pontos de fábrica

  4. Prepare a instalação.

    ou soldaduras por pontos de instalação

    ou rebites estruturais de resistência elevada, 6,5 mm

    • A = 8 mm
  5. Aplique adesivo estrutural nas superfícies de contacto do veículo e no novo componente ou componentes.
  6. Instale o novo componente ou componentes.
  7. Efetue a soldadura por pontos de resistência.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    Aviso
    A não observância de todas as precauções de segurança de soldadura, incluindo a utilização de equipamento de proteção individual, pode provocar ferimentos graves ou danos materiais. Apenas os técnicos que tenham concluído a formação requerida pela Tesla em soldadura estão autorizados a soldar componentes estruturais em veículos Tesla.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    CUIDADO
    Não efetue soldaduras num veículo Tesla antes de realizar o procedimento de isolamento elétrico do veículo (consulte o manual de manutenção específico do veículo para obter mais informações sobre o procedimento de isolamento elétrico do veículo). Efetuar soldaduras com um sistema de alta ou baixa tensão com corrente elétrica num veículo Tesla pode danificar componentes do veículo.
  8. Instale a parede de cisalhamento lateral.
  9. Instale a caixa estrutural.
  10. Instale os fixadores conforme indicado para fixar a caixa estrutural à parte exterior da calha dianteira da carroçaria.

    ou rebites estruturais de resistência elevada, 6,5 mm

    • B = 64 mm
    • C = 49 mm
    • D = 7 mm
  11. Prepare-se para instalar o pino soldado conforme indicado.
    Pino
    • E = 20 mm.
    • F = 20 mm.
    Soldadura GMA
  12. Efetue a soldadura GMA.
    Soldadura GMA
    Warning IconA warning icon, calling your attention to a possibly risky situation
    Aviso
    A não observância de todas as precauções de segurança de soldadura, incluindo a utilização de equipamento de proteção individual, pode provocar ferimentos graves ou danos materiais. Apenas os técnicos que tenham concluído a formação requerida pela Tesla em soldadura estão autorizados a soldar componentes estruturais em veículos Tesla.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    Aviso
    Para manter a integridade contra acidentes do veículo, utilize apenas os fios de soldadura aprovados e uma máquina de soldar GMA aprovada para a realização de soldaduras GMA em veículos Tesla. Consulte Fio de soldadura e máquinas de soldar com arco metálico gasoso (GMA) aprovados para obter informações sobre fios de soldadura e máquinas de soldar GMA aprovados.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    CUIDADO
    Não efetue soldaduras num veículo Tesla antes de realizar o procedimento de isolamento elétrico do veículo (consulte o manual de manutenção específico do veículo para obter mais informações sobre o procedimento de isolamento elétrico do veículo). Efetuar soldaduras com um sistema de alta ou baixa tensão com corrente elétrica num veículo Tesla pode danificar componentes do veículo.
    Informational PurposesAn informational icon, calling your attention
    Nota
    antes da soldadura GMA, deve ser efetuado um teste de soldadura utilizando material do mesmo calibre e do mesmo tipo para se certificar de que as configurações do equipamento de soldadura produzem uma soldadura satisfatória.
  13. Realize quaisquer operações pós-reparação necessárias.
