Calha traseira (fundida)

Código de correção: 10102100702 10102100602 NOTA: salvo explicitamente indicado no procedimento, o código de correção acima inclui todo o trabalho necessário para a realização deste procedimento, incluindo os procedimentos de reparação após uma colisão associados. Não acumule códigos de correção de reparação após uma colisão, salvo explicitamente instruído. Adicione quais procedimentos mecânicos associados necessários para realizar este procedimento. Código de correção: 10102100702 10102100602 NOTA: salvo explicitamente indicado no procedimento, o código de correção acima inclui todo o trabalho necessário para a realização deste procedimento, incluindo os procedimentos de reparação após uma colisão associados. Não acumule códigos de correção de reparação após uma colisão, salvo explicitamente instruído. Adicione quais procedimentos mecânicos associados necessários para realizar este procedimento. Código de correção: NOTA: salvo explicitamente indicado no procedimento, o código de correção acima inclui todo o trabalho necessário para a realização deste procedimento, incluindo os procedimentos de reparação após uma colisão associados. Não acumule códigos de correção de reparação após uma colisão, salvo explicitamente instruído. Adicione quais procedimentos mecânicos associados necessários para realizar este procedimento.

Informação sobre a reparação

Reveja toda a documentação de segurança e práticas gerais para a reparação após uma colisão e coloque o equipamento de proteção individual (EPI) adequado antes de iniciar este procedimento.
Consoante o dano que este componente apresentar, poderá ser possível reparar este componente. Consulte Orientações para a reparação da parte inferior traseira da carroçaria fundida (1 peça) para obter mais informações.
Coloque corretamente o veículo numa bancada de oficina para a realização deste procedimento.

Lista de peças


Quantidade	Descrição	Imagem/Notas
1	CASTING REAR RAIL SERVICE ASSEMBLY (Calha traseira - Fundida)
1	BUTYL FOIL PATCH 300X150x2MM (Remendo de película de butilo)	Número de peça Tesla 1004969-00-A.
5	Rebite estrutural de resistência elevada, 6,5 mm
4	Parafuso, cabeça Torx , M8X22, STL[10.9], PC	Número de peça Tesla 1056534-00-C.
4	Porca , HEX, FLGS, M8-1.25X18.2[8]-TBD	Número de peça Tesla 1014348-00-A.

ao encomendar peças, consulte o catálogo de peças e introduza o VIN do veículo a ser reparado para detetar as peças corretas (e os números de peças) para o veículo. Em alternativa, utilize a função de pesquisa no catálogo de peças para localizar uma peça específica para o veículo.

Procedimento de reparação

Retire o item Conjunto lateral do painel traseiro (para a parte inferior da carroçaria fundida de 1 peça).
Retire o item Suporte de asa (inferior).
Remova o componente original.

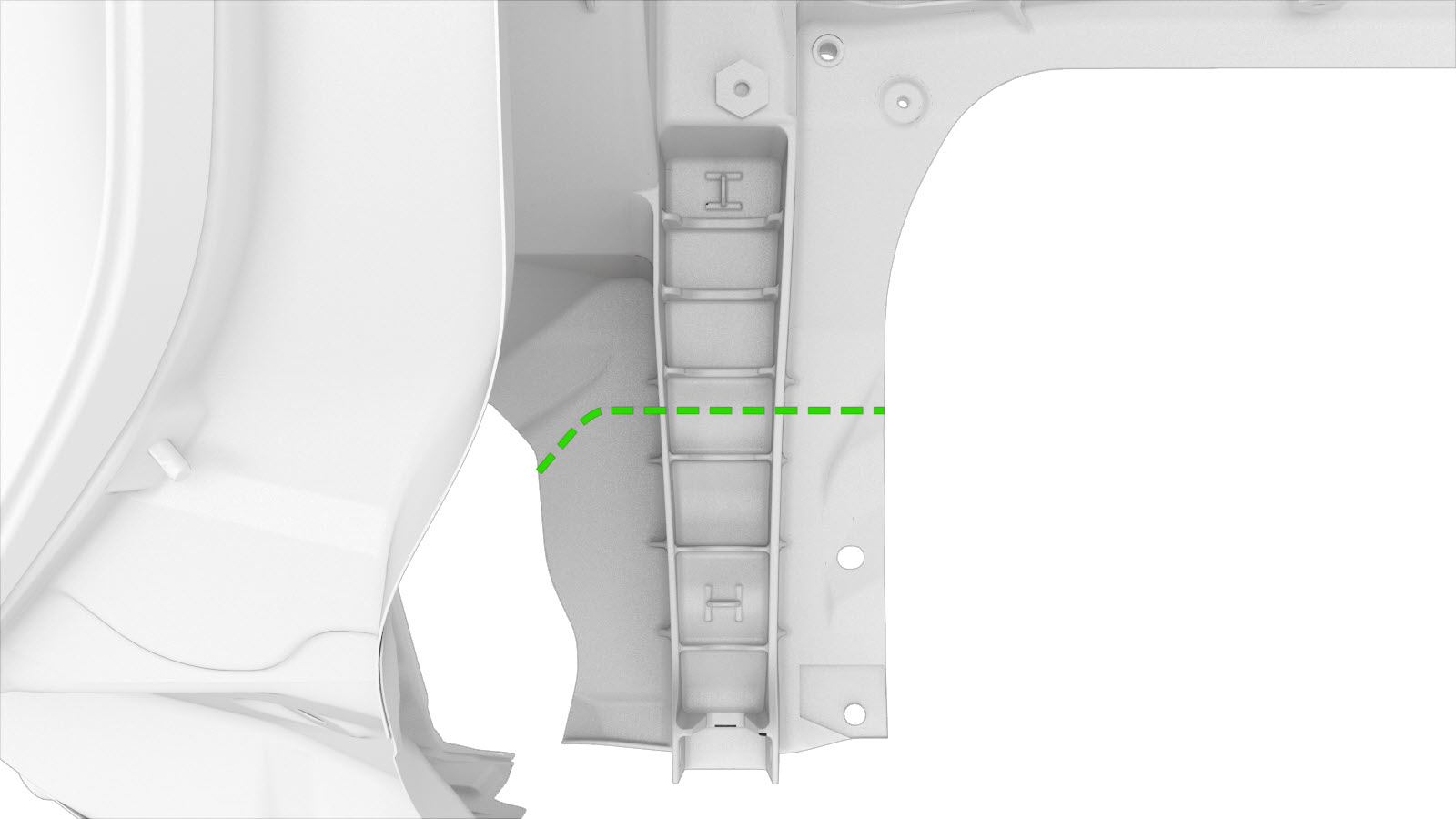

- Linha de corte
Nota
Corte apenas à traseira da linha de corte fundida no componente original e, em seguida, apare o componente original, conforme necessário, para encaixar. As folgas devem ser tão pequenas quanto possível.

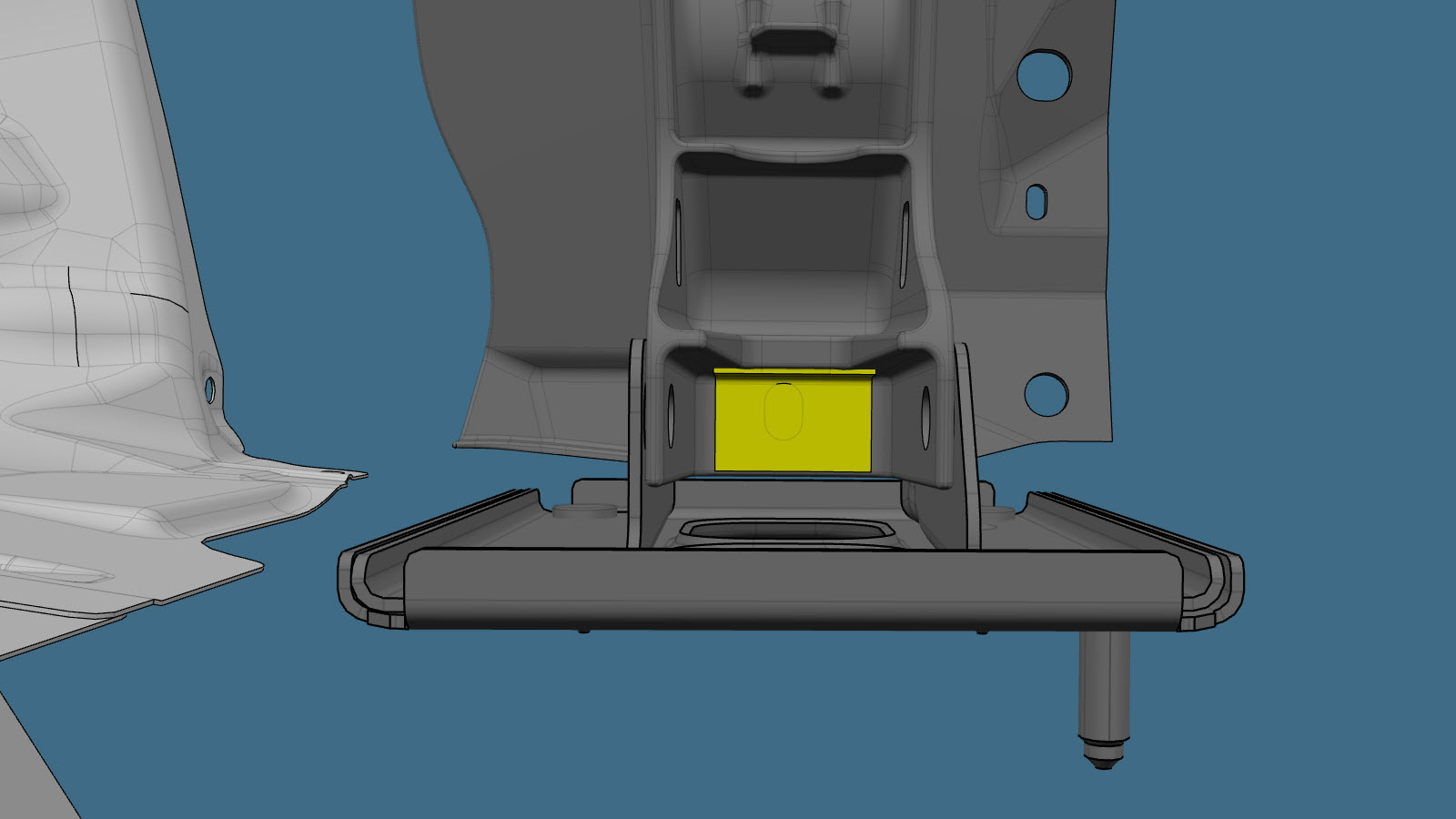

Apare a peça de assistência na área indicada.

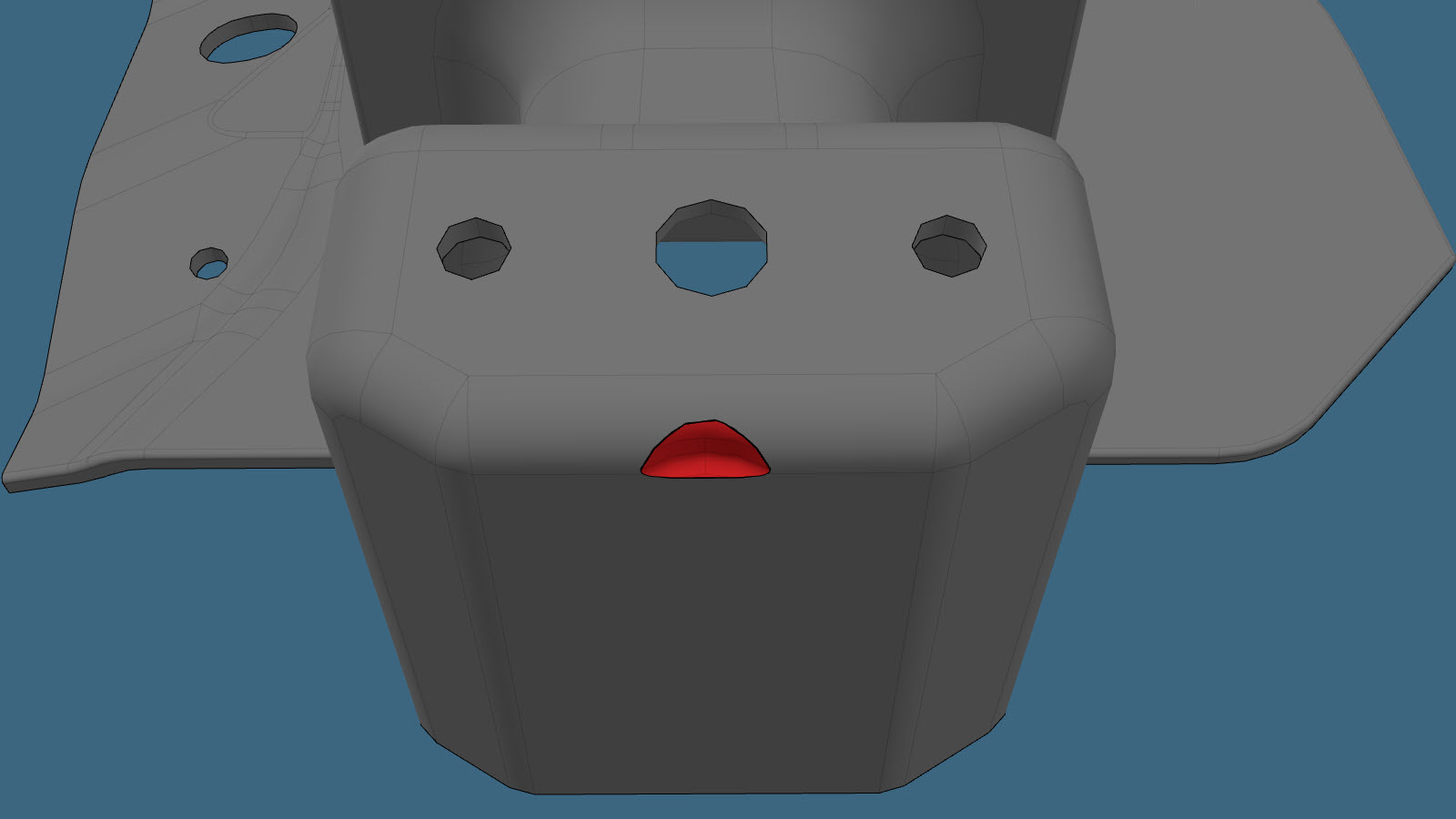

Lime e suavize levemente as arestas da peça de assistência na área apesentada a vermelho e apare apenas o necessário para garantir a montagem adequada. Não lime mais material do que o necessário e não crie folgas. Se necessário, a retificação de arestas pode ir além da área indicada.
Nota
Retire o mínimo de material necessário para uma montagem adequada da peça de assistência sem criar folgas. Se, devido a uma retificação de arestas excessiva, for criada uma folga, entre em contacto com a equipa da Tesla dedicada a reparações após uma colisão para obter assistência.
Prepare a instalação.
ou rebites estruturais de resistência elevada, 6,5 mm
Parafuso, cabeça Torx

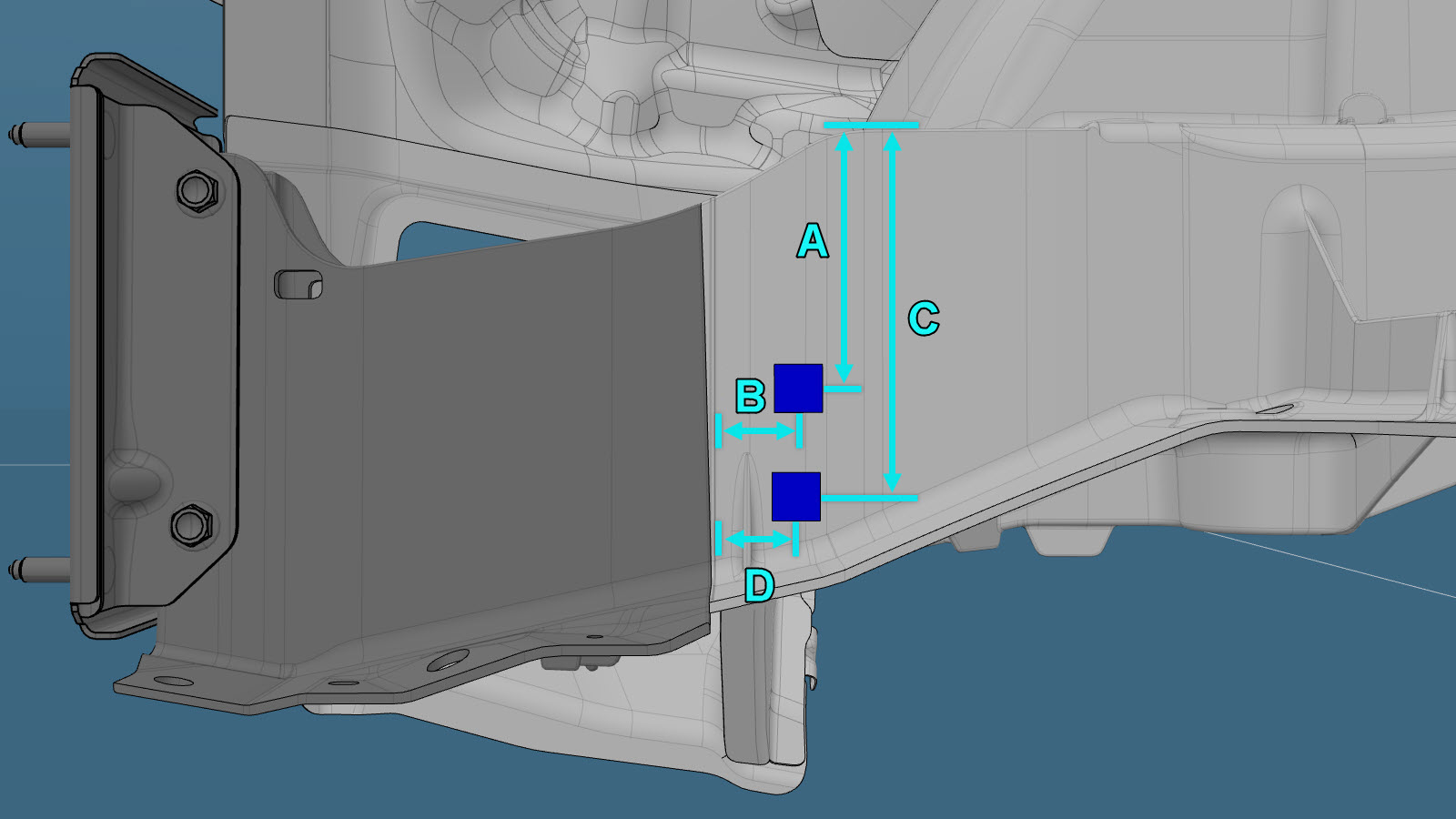

- A = 109 mm
- B = 37 mm
- C = 153 mm
- D = 34 mm
Aplique adesivo estrutural nas superfícies de contacto do veículo e no novo componente ou componentes.
Instale o novo componente ou componentes.
Aperte os parafusos com um binário de 48 Nm.
Aplique vedante para juntas na união entre o novo componente e a parte inferior da carroçaria fundida.

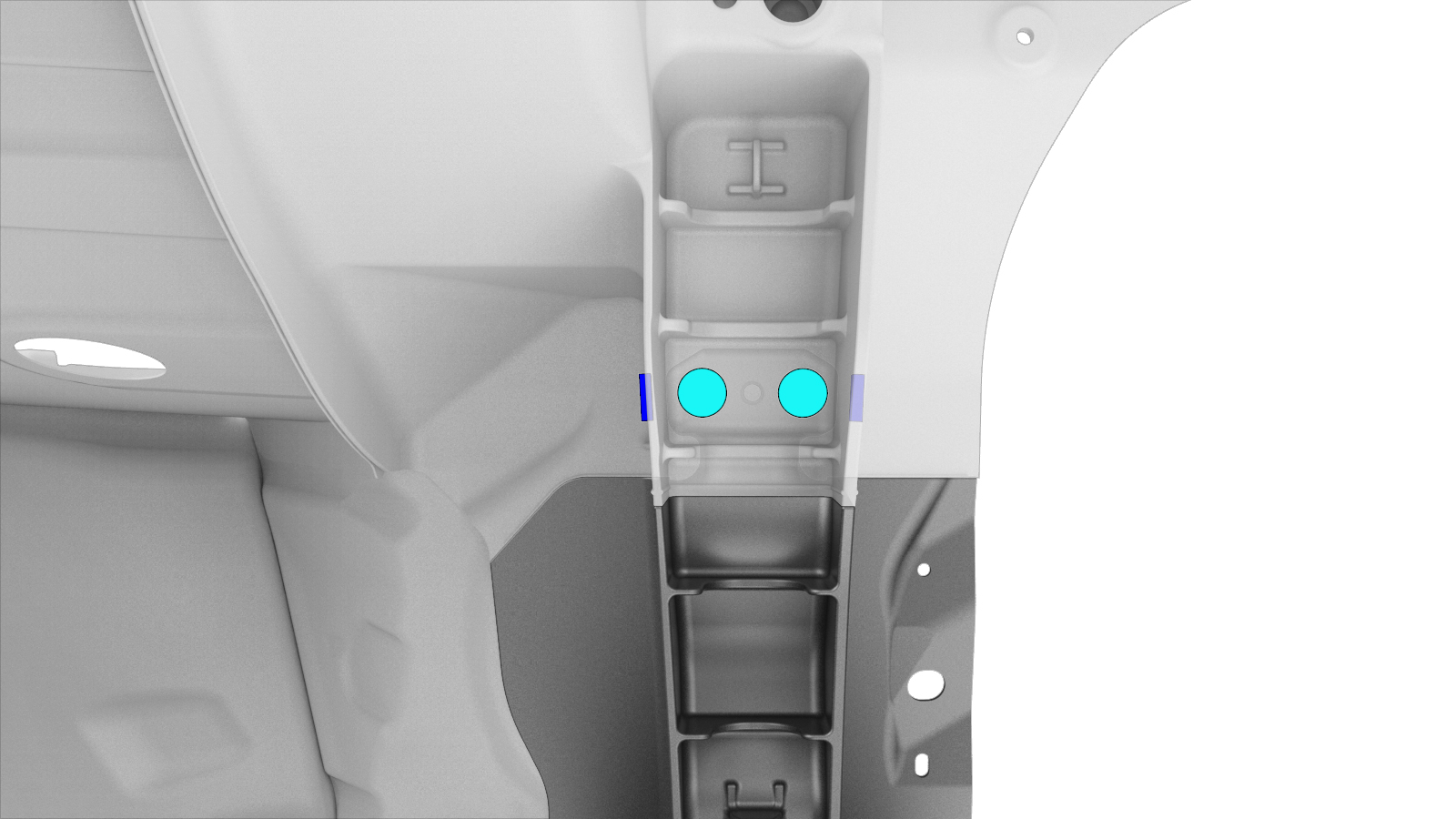

Prepare para instalar os rebites para fixar a placa de extremidade da calha traseira ao componente de substituição fundido da calha traseira.
ou rebites estruturais de resistência elevada, 6,5 mm
Nota
Coloque 1 rebite no lado exterior do veículo e 2 rebites no lado interior do veículo.

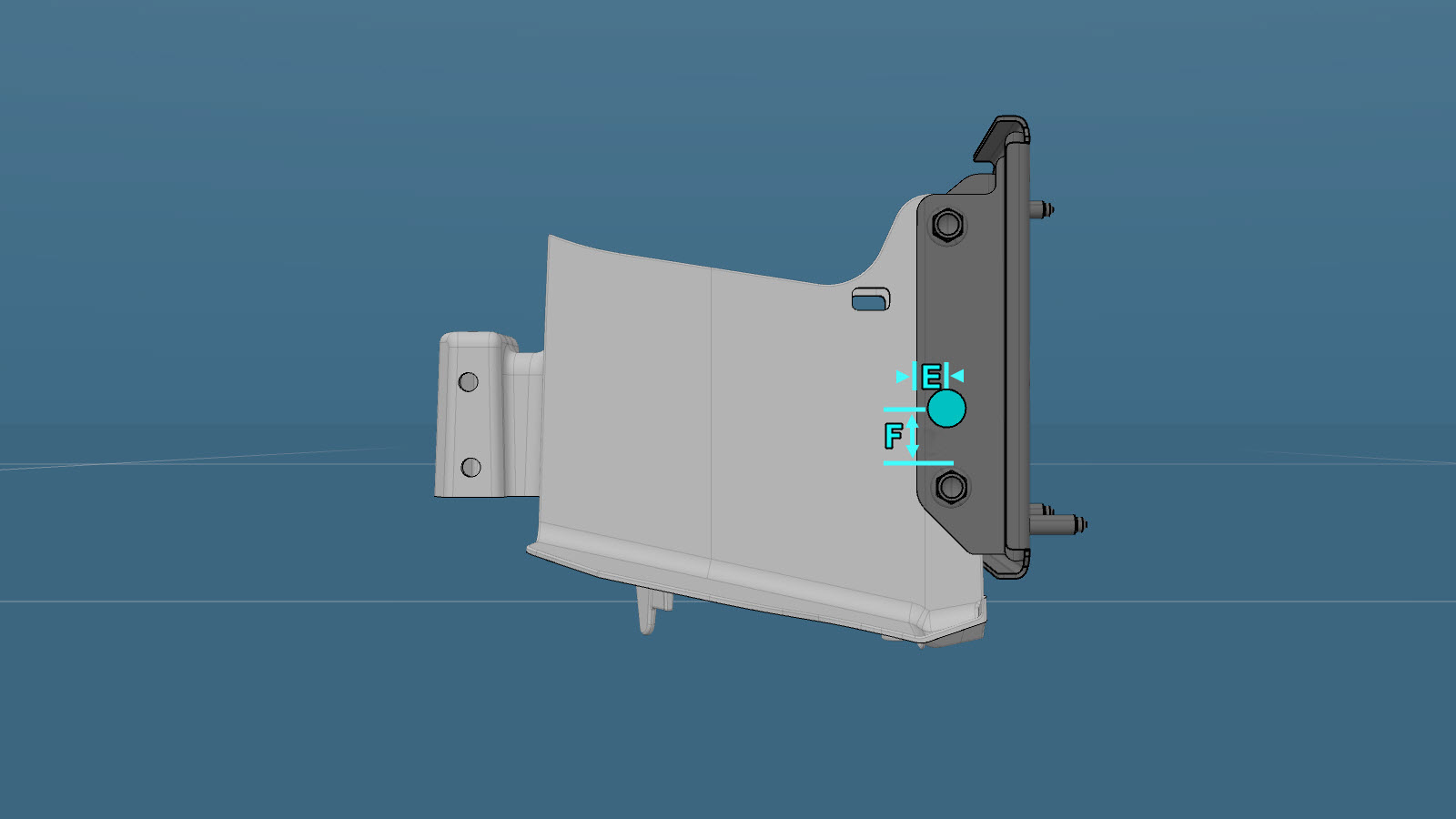

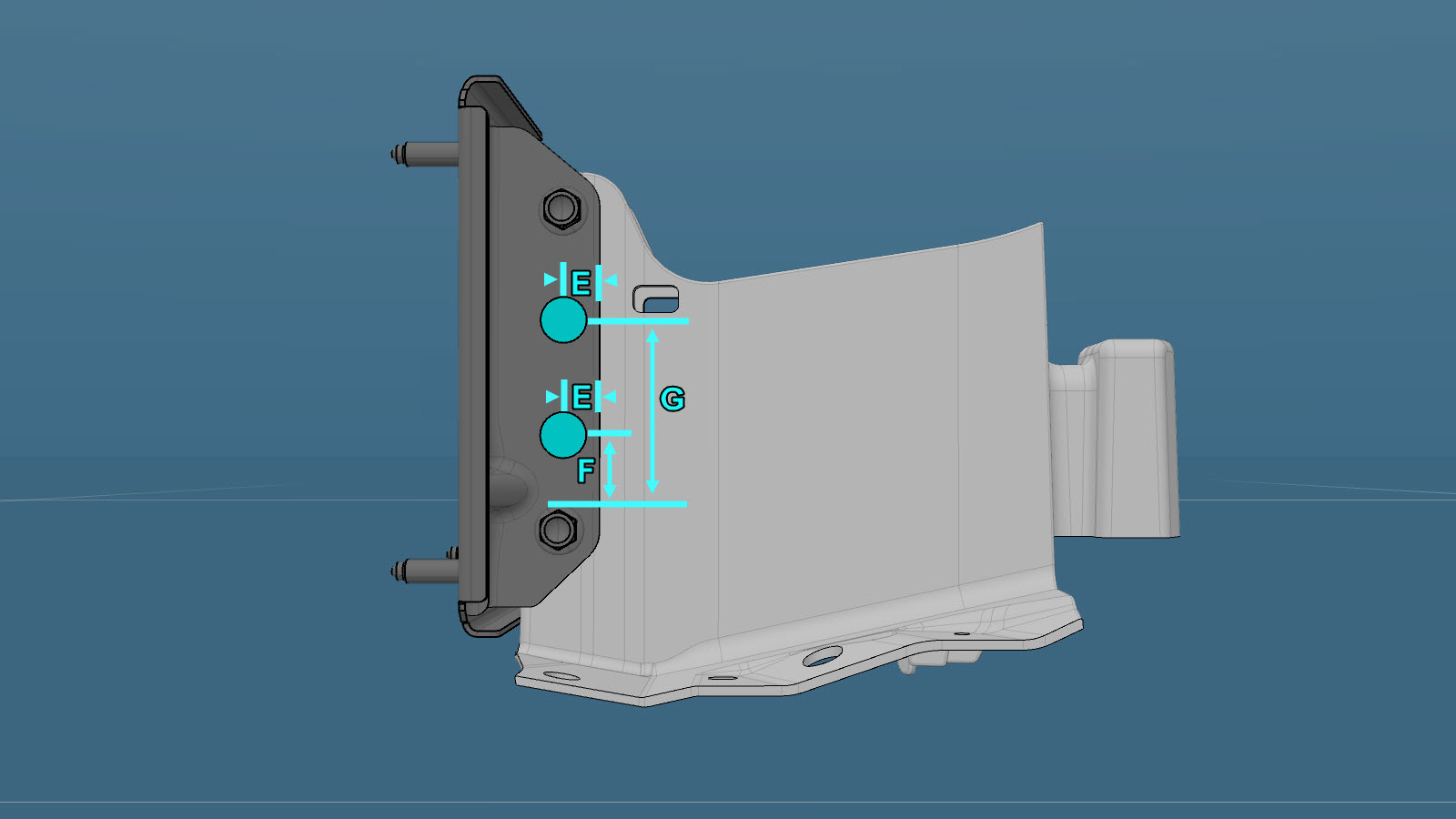

- E = 15 mm
- F = 30 mm
- G = 80 mm
Nota
Não instale os rebites neste passo.
Se o novo componente não tiver um adesivo estrutural a fixar a placa de extremidade da calha traseira e a calha traseira, retire a placa de extremidade da calha traseira.

Nota
Guarde a placa de extremidade da calha traseira (a respetiva instalação será efetuada num passo posterior).
Se o novo componente não tiver um adesivo estrutural a fixar a placa de extremidade da calha traseira e a calha traseira, aplique adesivo estrutural nas superfícies de contacto da placa de extremidade da calha traseira e da calha traseira.
Se o novo componente não tiver um adesivo estrutural a fixar a placa de extremidade da calha traseira e a calha traseira, instale a placa de extremidade da calha traseira.
Instale os rebites que fixam a nova placa de extremidade da calha traseira à nova calha traseira.
ou rebites estruturais de resistência elevada, 6,5 mm
Instale o item Suporte de asa (inferior).
Instale o item Conjunto lateral do painel traseiro (para a parte inferior da carroçaria fundida de 1 peça).

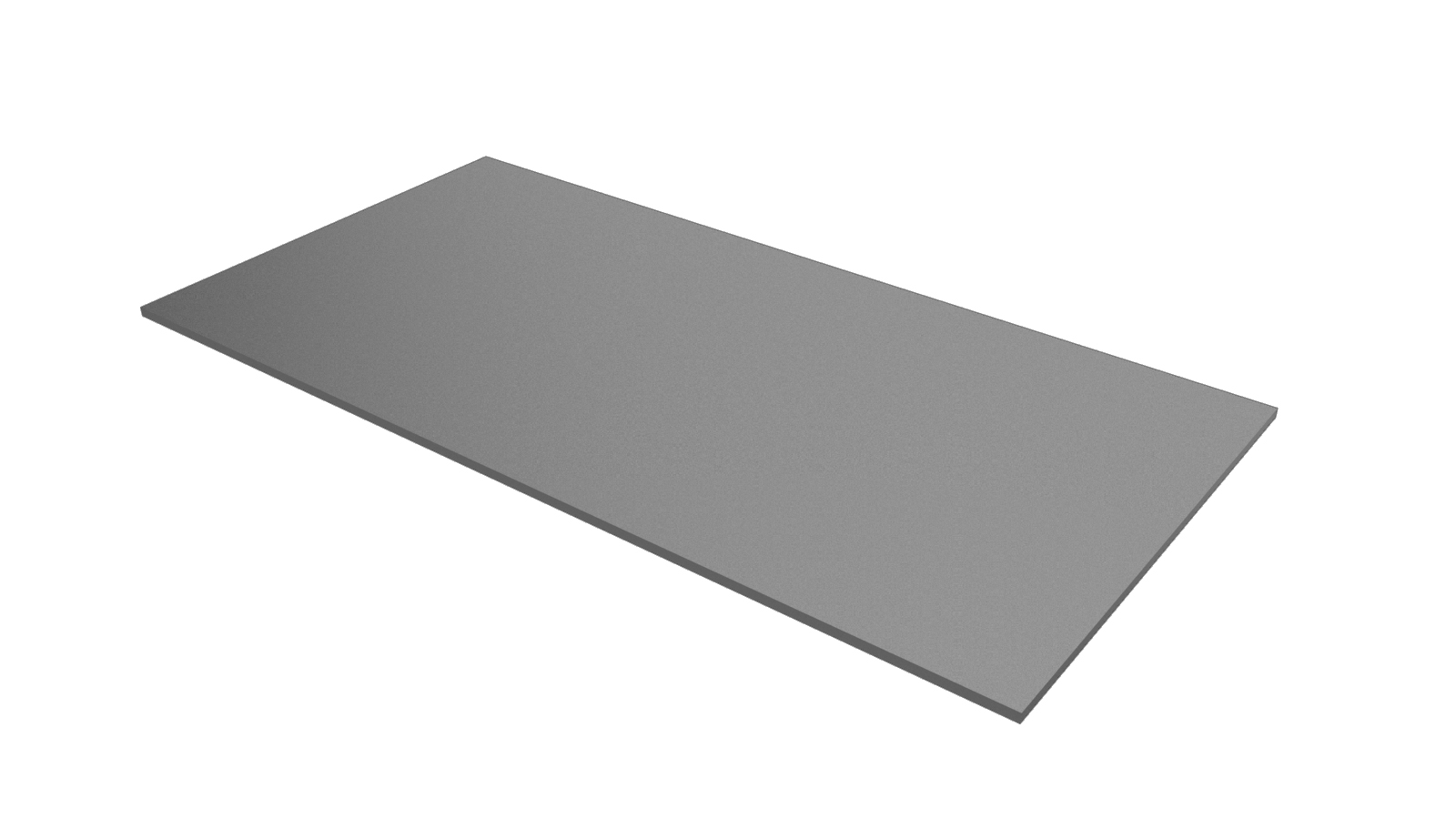

Instale o remendo de película de butilo conforme indicado.
Realize quaisquer operações pós-reparação necessárias.
