Calha dianteira da carroçaria completa

Código de correção: Pendente NOTA: salvo explicitamente indicado no procedimento, o código de correção acima inclui todo o trabalho necessário para a realização deste procedimento, incluindo os procedimentos de reparação após uma colisão associados. Não acumule códigos de correção de reparação após uma colisão, salvo explicitamente instruído. Adicione quais procedimentos mecânicos associados necessários para realizar este procedimento.

Lista de peças

Quantidade Descrição Imagem/Notas
1 ASSEMBLY- FRONT RAIL (Calha dianteira da carroçaria completa)
1 PNL, LONGITUDINAL UPPER (Longitudinal superior)
42 Rebite estrutural de resistência elevada, 6,5 mm
28 Rebite de cabeça redonda estrutural, 6,5 mm
10 Rebite embutido, 4,8 mm, curto
3 Rebite embutido, 4,8 mm, comprido
1 Rebite, 4,8 mm
1 Rebite oco S38
4 Parafuso , BLT, M8x16, M6 HF, [10.9], ZnAl, HD, OD14.9 Número de peça Tesla 1011818-00-A.
4 Porca , NUT,M8-1.25,HF,Steel[10],ZnAl,BLACK Número de peça Tesla 1006628-01-A.

ao encomendar peças, consulte o catálogo de peças e introduza o VIN do veículo a ser reparado para detetar as peças corretas (e os números de peças) para o veículo. Em alternativa, utilize a função de pesquisa no catálogo de peças para localizar uma peça específica para o veículo.

Procedimento de reparação

  1. Retire o item Painel lateral externo.
  2. Retire o item Travessa do painel de instrumentos.
  3. Retire o item Suporte da subestrutura dianteira.
  4. Remova o componente original.

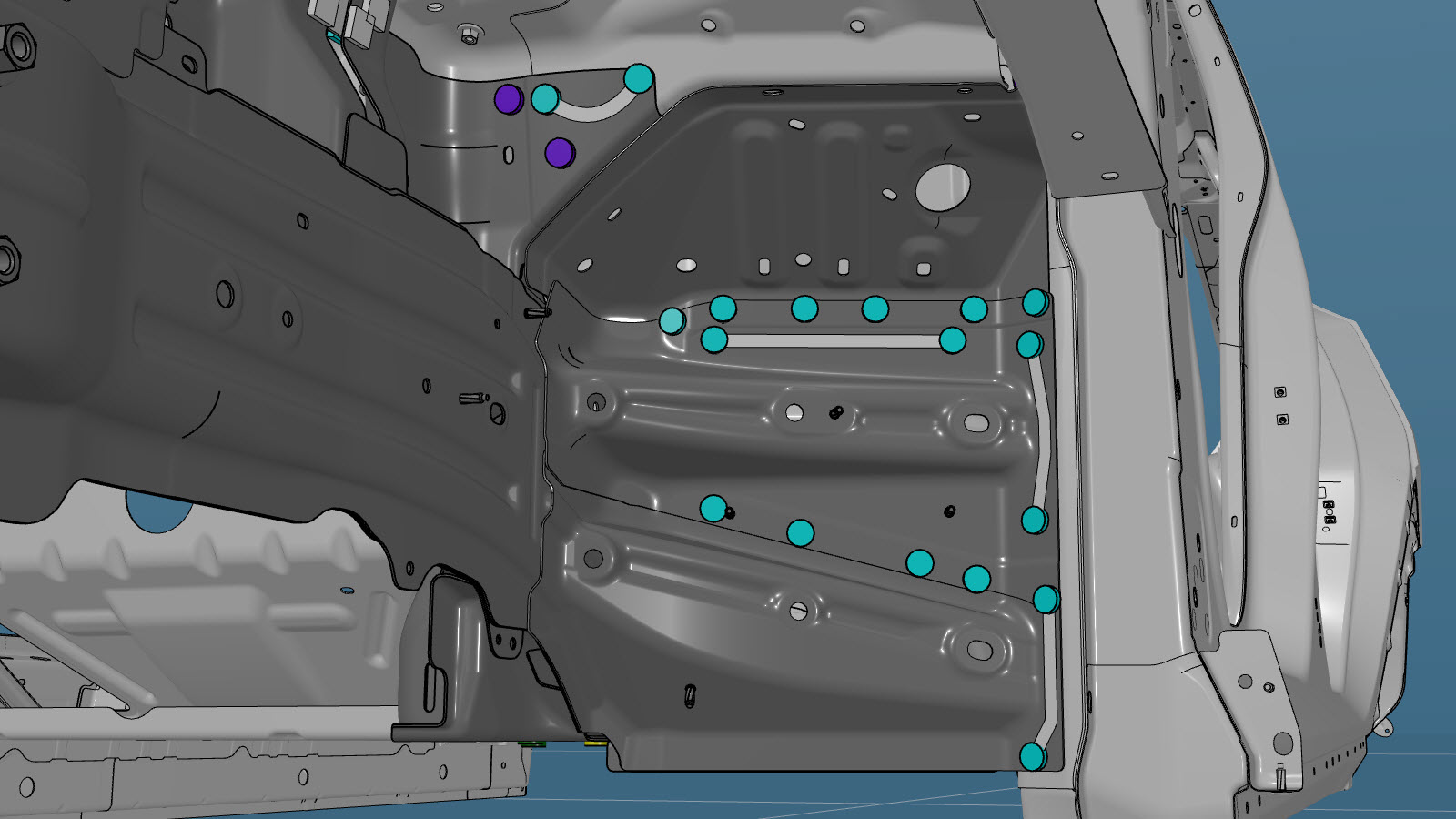

    ou soldaduras por pontos de fábrica
    ou soldaduras por pontos de fábrica de perfuração
    Informational PurposesAn informational icon, calling your attention
    Nota
    Ao retirar soldaduras por pontos, utilize uma broca que crie um orifício com o tamanho correto para o fixador que substituirá a soldadura por pontos.
  5. Prepare-se para instalar a parte superior longitudinal na peça de manutenção da calha dianteira da carroçaria.
    ou rebites estruturais de resistência elevada, 6,5 mm
    • A = 73 mm
    • B = 63 mm

    ou rebites, 4,8 mm

    ou soldaduras por pontos de instalação

  6. Aplique adesivo estrutural à parte superior longitudinal e à peça de manutenção da calha dianteira da carroçaria.
  7. Instale a parte superior longitudinal na peça de manutenção da calha dianteira da carroçaria.
  8. Efetue a soldadura por pontos de resistência.
    ou soldaduras por pontos de instalação
    Warning IconA warning icon, calling your attention to a possibly risky situation
    Aviso
    A não observância de todas as precauções de segurança de soldadura, incluindo a utilização de equipamento de proteção individual, pode provocar ferimentos graves ou danos materiais. Apenas os técnicos que tenham concluído a formação requerida pela Tesla em soldadura estão autorizados a soldar componentes estruturais em veículos Tesla.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    CUIDADO
    Não efetue soldaduras num veículo Tesla antes de realizar o procedimento de isolamento elétrico do veículo (consulte o manual de manutenção específico do veículo para obter mais informações sobre o procedimento de isolamento elétrico do veículo). Efetuar soldaduras com um sistema de alta ou baixa tensão com corrente elétrica num veículo Tesla pode danificar componentes do veículo.
  9. Prepare a instalação.
    Informational PurposesAn informational icon, calling your attention
    Nota
    Um X vermelho indica um local onde um fixador instalado de fábrica não será substituído.

    ou rebites estruturais de resistência elevada, 6,5 mm

    ou rebites de cabeça redonda estruturais, 6,5 mm

    ou rebites embutidos, 4,8 mm, curtos
    Informational PurposesAn informational icon, calling your attention
    Nota
    O local de instalação de alguns rebites é desviado de alguns locais da soldadura por pontos de fábrica.

    ou rebites embutidos, 4,8 mm, compridos

    ou rebites ocos, S38

    ou parafusos
    • C = 10 mm
    • D = 9 mm

    Porca

  10. Aplique adesivo estrutural nas superfícies de contacto do veículo e no novo componente ou componentes.
  11. Instale o novo componente ou componentes.
    Aperte os parafusos com um binário de 22 Nm.
  12. Remova/instale o Suporte da subestrutura dianteira.
  13. Instale o item Travessa do painel de instrumentos.
  14. Instale o item Painel lateral externo.
  15. Instale os remendos de butilo, conforme ilustrado.
  16. Realize quaisquer operações pós-reparação necessárias.
