Parte inferior da carenagem com suportes do limpa-para-brisas

Código de correção: 10101025702 NOTA: salvo explicitamente indicado no procedimento, o código de correção acima inclui todo o trabalho necessário para a realização deste procedimento, incluindo os procedimentos de reparação após uma colisão associados. Não acumule códigos de correção de reparação após uma colisão, salvo explicitamente instruído. Adicione quais procedimentos mecânicos associados necessários para realizar este procedimento.

Lista de peças

Quantidade Descrição Imagem/Notas

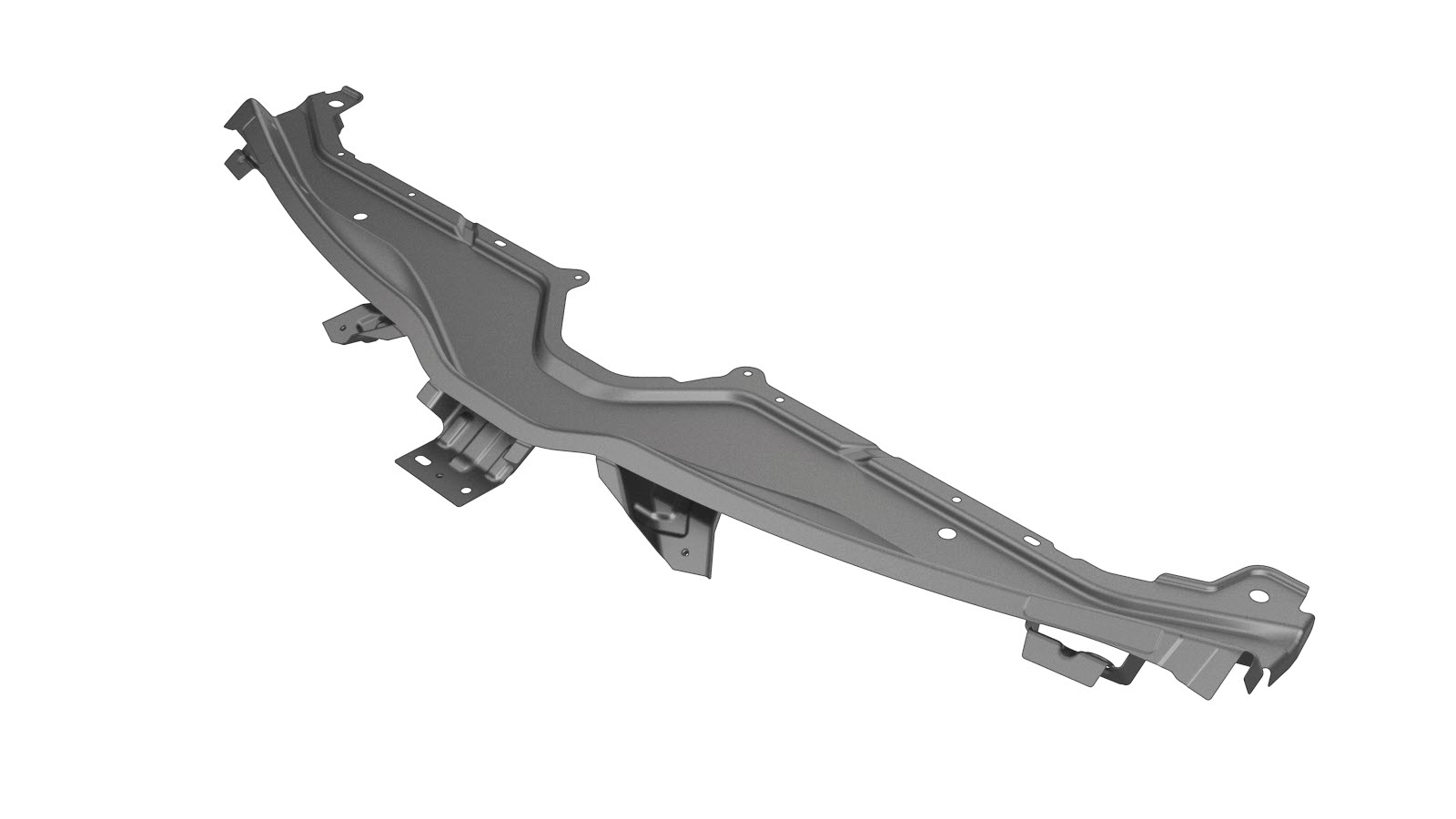

1 MY ASY-COWL LWR W WIPER BRKTS SVC E-COAT (Parte inferior da carenagem com suportes do limpa-para-brisas)
23

Rebite, 4,8 mm

4

Rebite oco S28

2 Parafuso , M6X18 Número de peça Tesla 1006529-00-A.
2 Porca de rebite, PORCA DE REBITE, FLUSH, M6 Número de peça Tesla 2007016.

ao encomendar peças, consulte o catálogo de peças e introduza o VIN do veículo a ser reparado para detetar as peças corretas (e os números de peças) para o veículo. Em alternativa, utilize a função de pesquisa no catálogo de peças para localizar uma peça específica para o veículo.

Procedimento de reparação

  1. Retire a parte superior da carenagem.

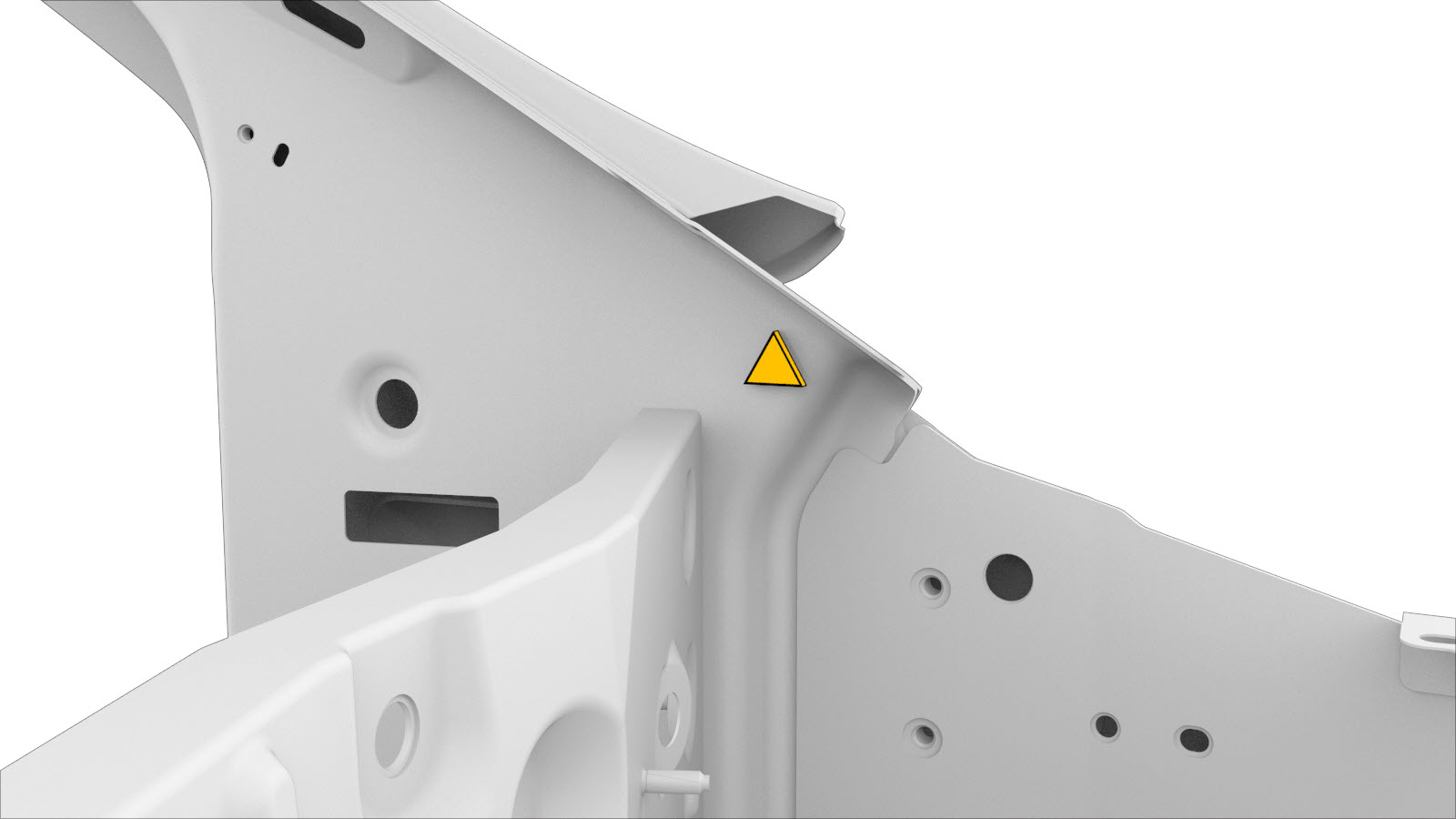

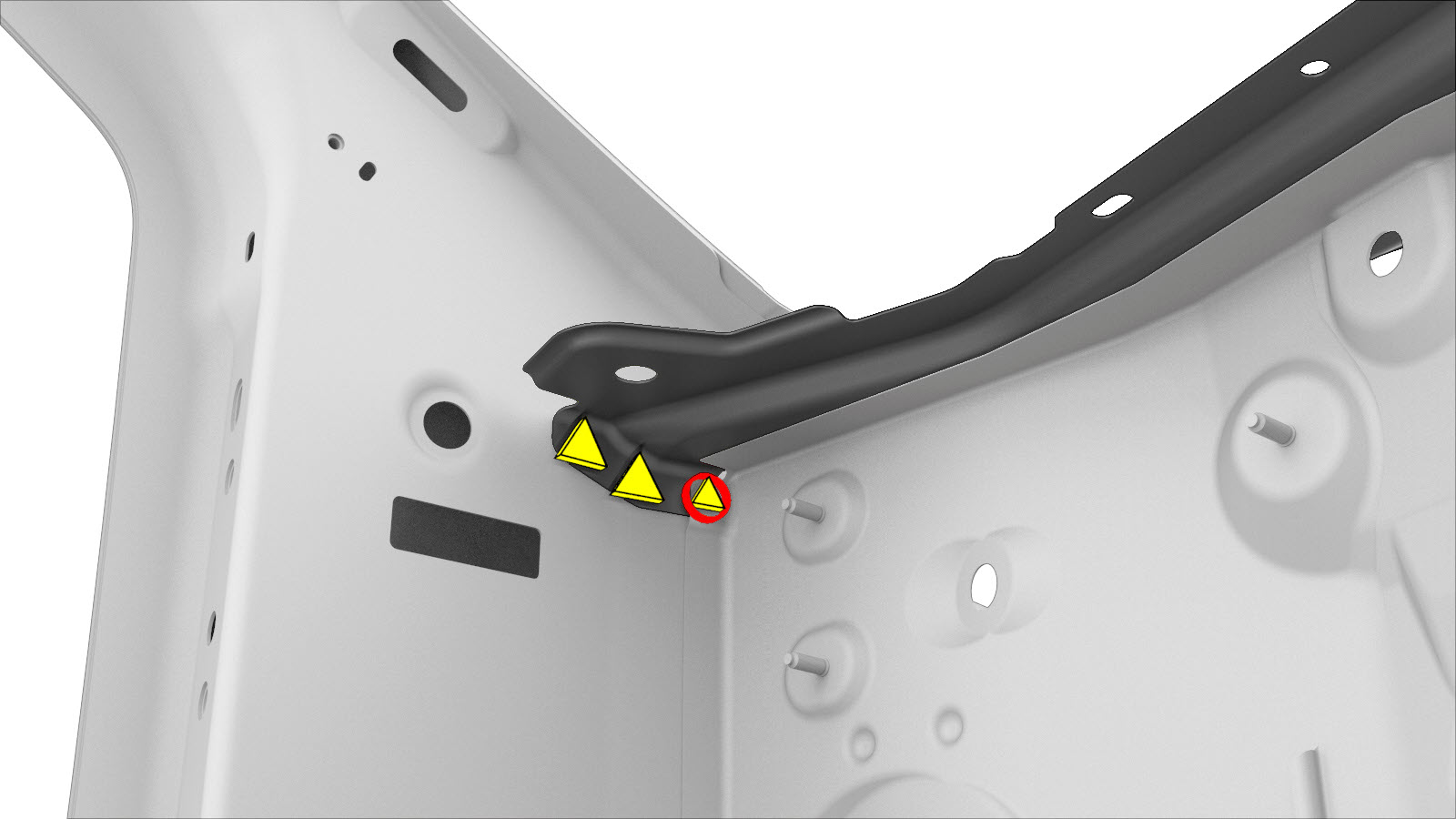

  2. Remova o componente original.
    ou soldaduras por pontos de fábrica
    ou soldaduras por pontos de fábrica de perfuração
    Informational PurposesAn informational icon, calling your attention
    Nota
    Ao retirar soldaduras por pontos, utilize uma broca que crie um orifício com o tamanho correto para o fixador que substituirá a soldadura por pontos.

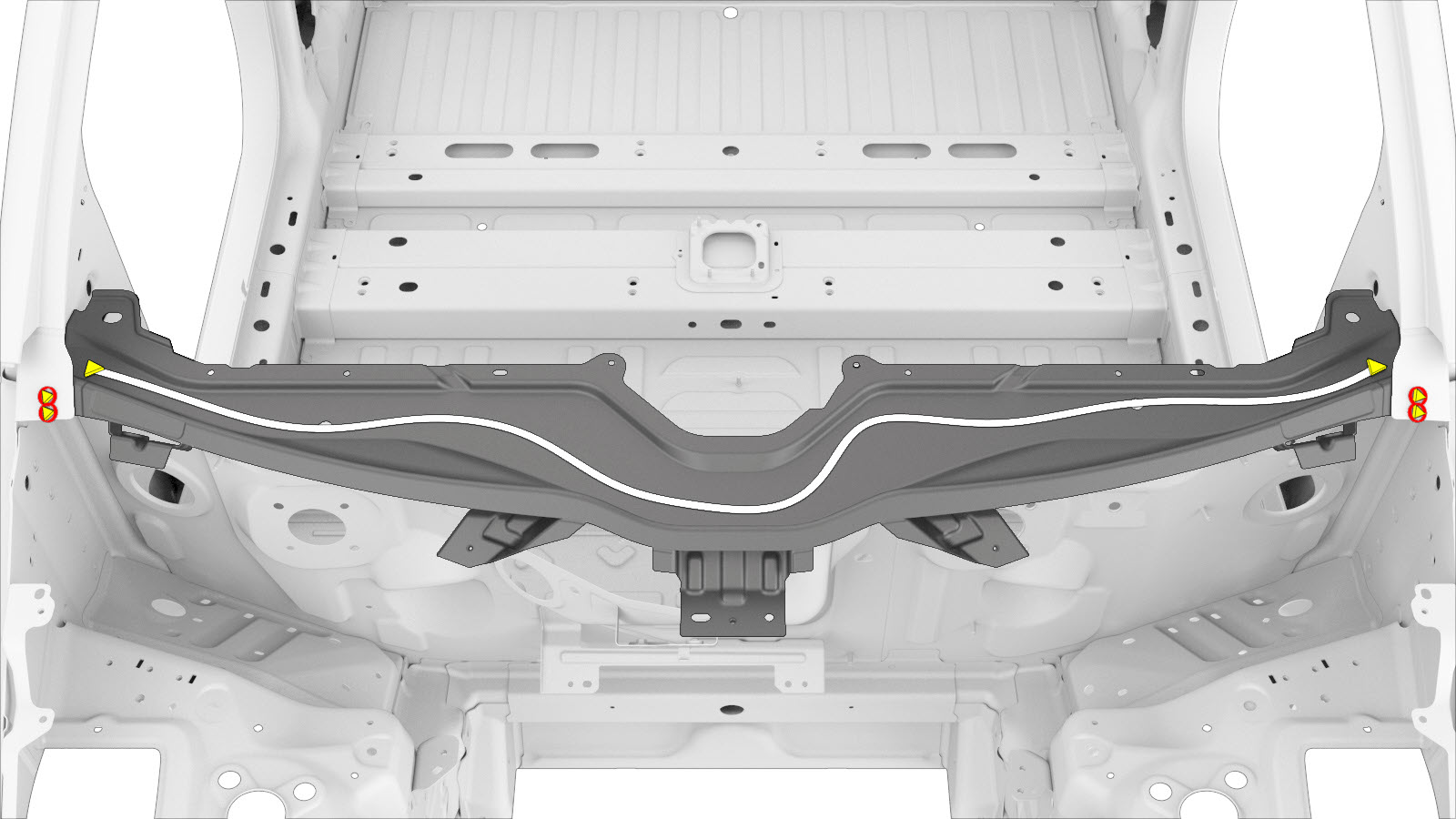

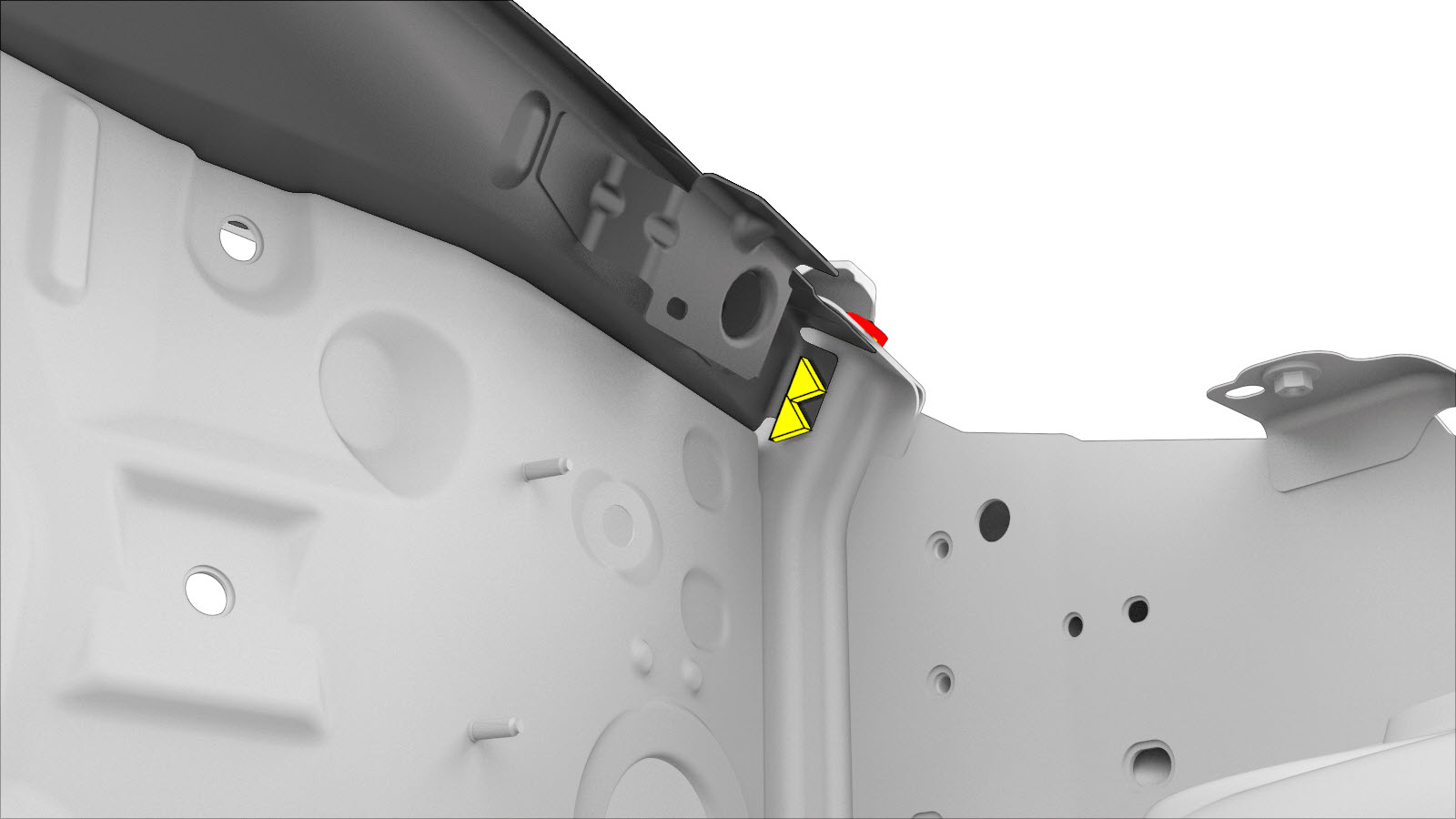

  3. Prepare a instalação.
    Informational PurposesAn informational icon, calling your attention
    Nota
    Um X vermelho indica um local onde um fixador instalado de fábrica não será substituído.

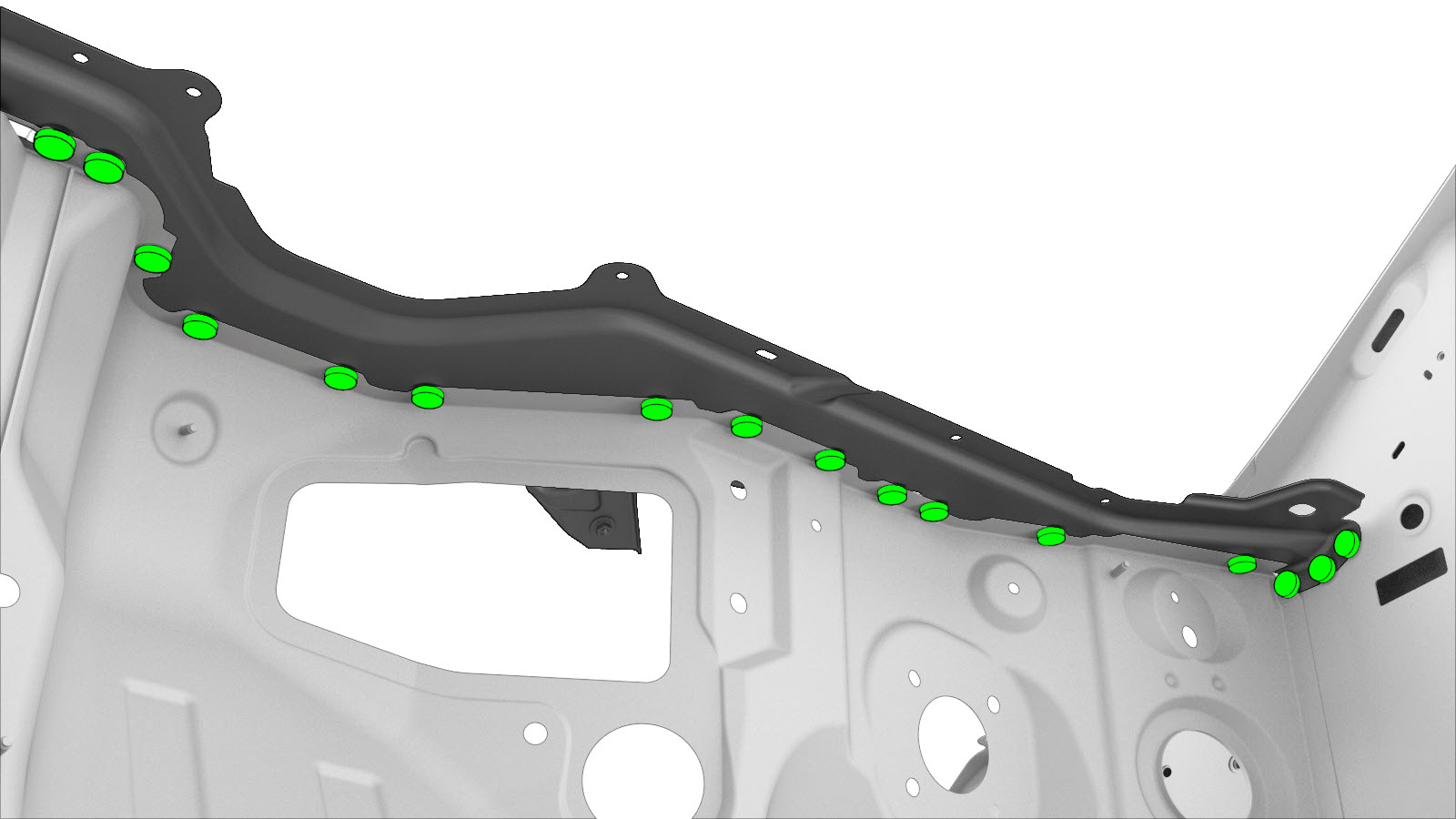

    ou rebites, 4,8 mm

    ou rebites ocos, S28

    Porca de rebite

    ou parafusos

  4. Aplique adesivo estrutural nas superfícies de contacto do veículo e no novo componente ou componentes.

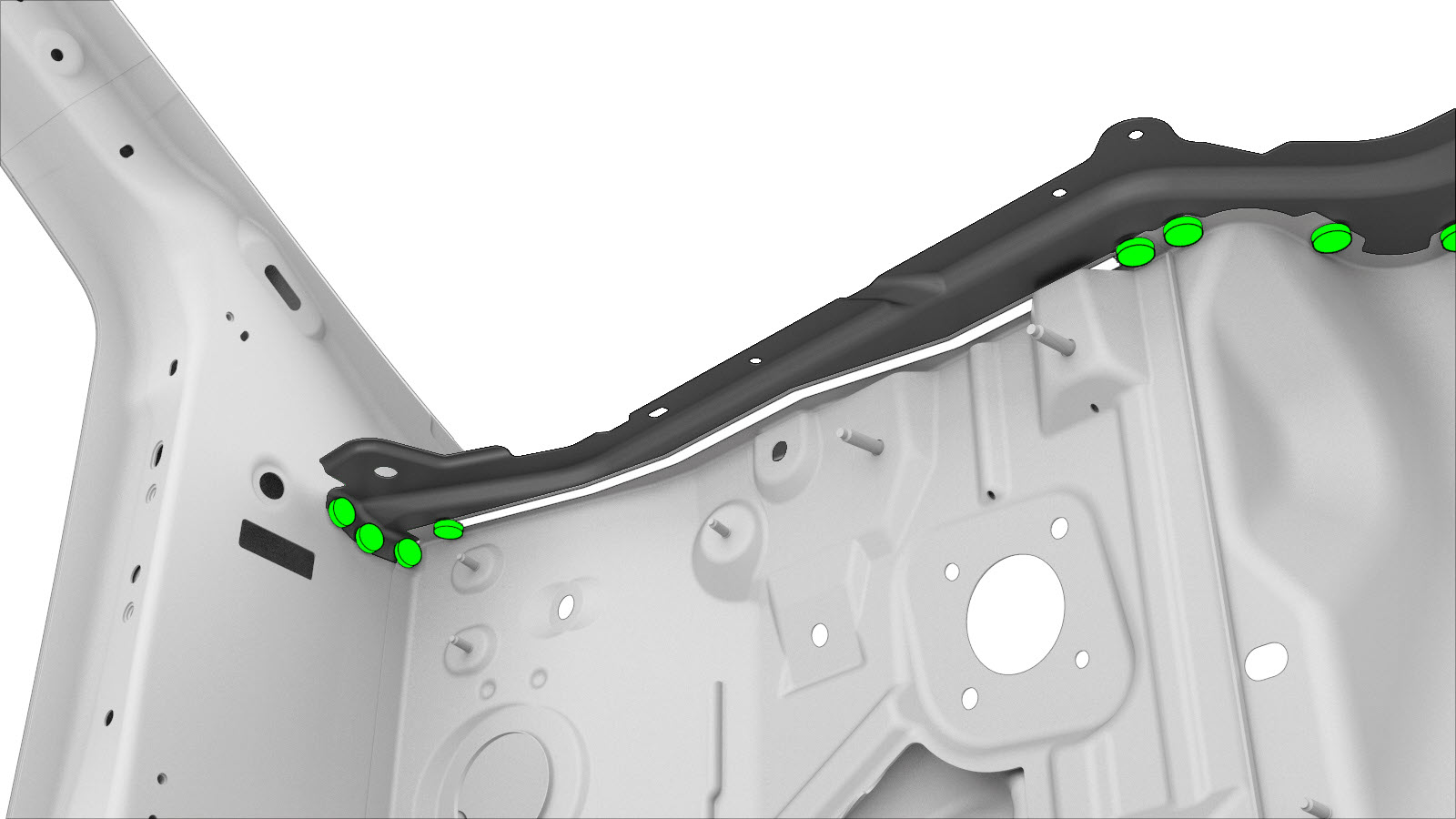

  5. Instale o novo componente ou componentes.
    Aperte os parafusos a 10 Nm.

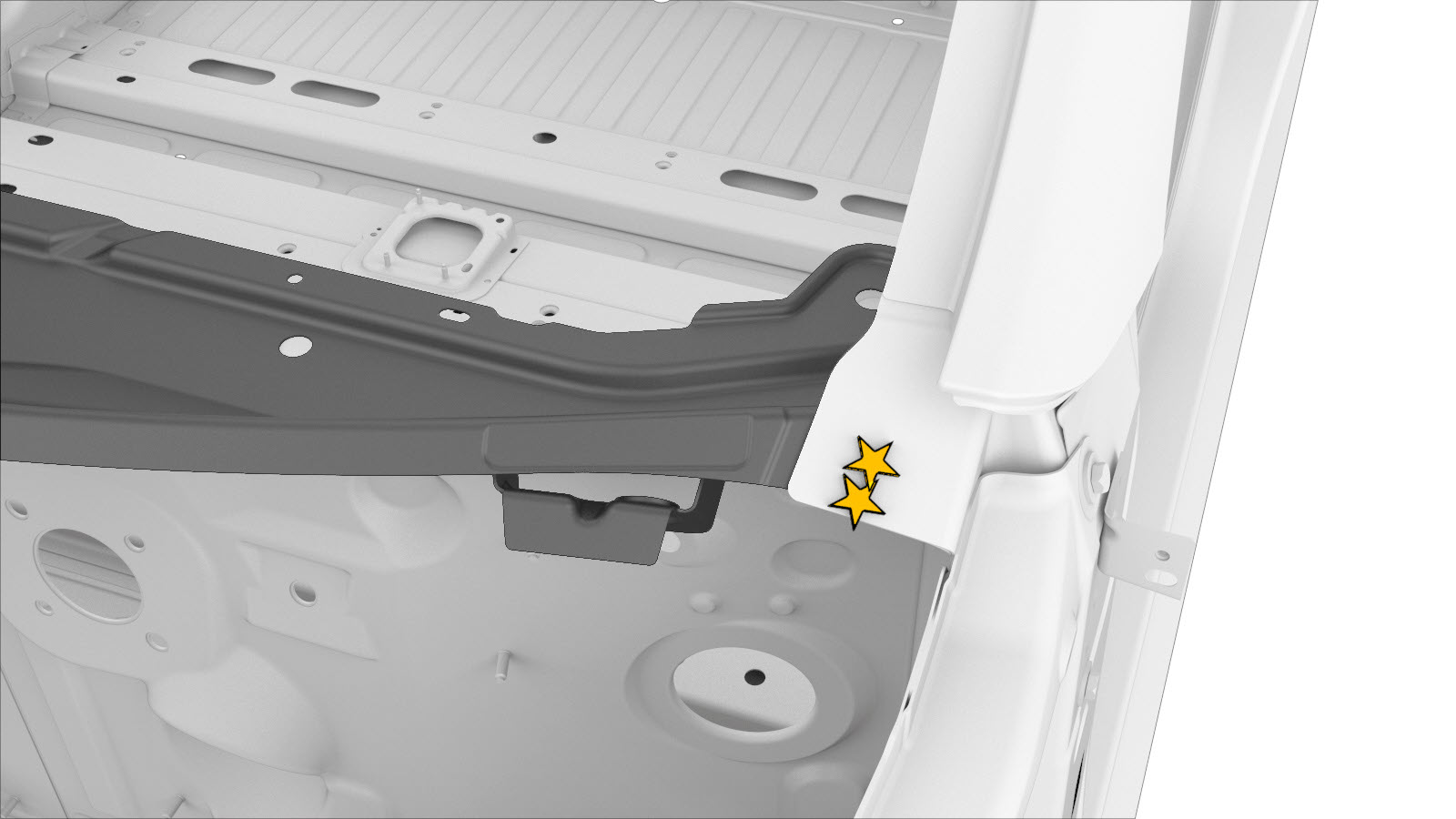

  6. Efetue a soldadura por pontos de resistência.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    Aviso
    A não observância de todas as precauções de segurança de soldadura, incluindo a utilização de equipamento de proteção individual, pode provocar ferimentos graves ou danos materiais. Apenas os técnicos que tenham concluído a formação requerida pela Tesla em soldadura estão autorizados a soldar componentes estruturais em veículos Tesla.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    CUIDADO
    Não efetue soldaduras num veículo Tesla antes de realizar o procedimento de isolamento elétrico do veículo (consulte o manual de manutenção específico do veículo para obter mais informações sobre o procedimento de isolamento elétrico do veículo). Efetuar soldaduras com um sistema de alta ou baixa tensão com corrente elétrica num veículo Tesla pode danificar componentes do veículo.
  7. Instale a parte superior da carenagem.
  8. Realize quaisquer operações pós-reparação necessárias.
