Parte interior do aro da porta com reforço do painel
Código de correção:
10100132002
10100132202
NOTA: salvo explicitamente indicado no procedimento, o código de correção acima inclui todo o trabalho necessário para a realização deste procedimento, incluindo os procedimentos de reparação após uma colisão associados. Não acumule códigos de correção de reparação após uma colisão, salvo explicitamente instruído. Adicione quais procedimentos mecânicos associados necessários para realizar este procedimento.
Informação sobre a reparação
- Reveja toda a documentação de segurança e práticas gerais para a reparação após uma colisão e coloque o equipamento de proteção individual (EPI) adequado antes de iniciar este procedimento.
- Coloque corretamente o veículo numa bancada de oficina para a realização deste procedimento.
- Qualquer secção individual ou combinação de secções da parte interior do aro da porta pode ser substituída, desde que as linhas de corte de referência da secção referente às Descrições da secção da parte interior do aro da porta deste documento sejam respeitadas.
- Na área abaixo ilustrada a verde, as secções dobradas podem ser reparadas com métodos a frio.
Se o componente estiver danificado na área ilustrada a vermelho, o componente deve ser substituído. Se necessário, entre em contacto com a equipa da Tesla dedicada a reparações após uma colisão para obter assistência.
Lista de peças
| Quantidade | Descrição | Imagem/Notas |
|---|---|---|
| 1 | MY ASY-DR RING INR W/HDR REINF E-COAT (Parte interior do aro da porta) |
|
| 8 | Rebite de cabeça redonda estrutural, 6,5 mm | |
| 7 | Rebite estrutural de resistência elevada, 6,5 mm | |
| 5 | Parafuso , M8-1,25x37, [109], G1009, CM | Número de peça Tesla 1629418-00-A. |
ao encomendar peças, consulte o catálogo de peças e introduza o VIN do veículo a ser reparado para detetar as peças corretas (e os números de peças) para o veículo. Em alternativa, utilize a função de pesquisa no catálogo de peças para localizar uma peça específica para o veículo.
Descrições da secção da parte interior do aro da porta
| Parte interior do aro da porta, subconjuntos e separação do subconjunto | ||
|---|---|---|
| A parte interior do aro da porta (apresentada abaixo) é um componente individual e pode ser substituída como uma reparação individual: | ||
|
|
||
|
Em alternativa, em vez de substituir a totalidade da parte interior do aro da porta, é possível substituir áreas da parte interior do aro da porta utilizando secções da parte interior do aro da porta e as linhas de corte descritas neste documento. |
||
|
|
||
| Secções da parte interior do aro da porta |
| Descrições da secção da parte interior do aro da porta | Peças necessárias | |
|---|---|---|
|
Secção do pilar A Linha de corte Ponto/linha de referência
Nota
Crie uma placa de reforço
De 80 mm de largura e instalá-la conforme indicado. |
|
ou soldaduras por pontos de instalação |
|
Secção da soleira dianteira Linha de corte Ponto/linha de referência
Nota
Crie e instale placas de reforço
e instale conforme indicado. Nota Cada placa de reforço deve ter 80 mm de largura. |
|
ou soldaduras por pontos de instalação |
|
Secção do pilar B Linha de corte Ponto/linha de referência
Nota
Crie uma placa de reforço
De 80 mm de largura e instalá-la conforme indicado. |
|
ou soldaduras por pontos de instalação |
|
Secção da soleira traseira Linha de corte Ponto/linha de referência
Nota
Crie e instale placas de reforço
e instale conforme indicado. Nota Cada placa de reforço deve ter 80 mm de largura. |
|
ou soldaduras por pontos de instalação – 8. |
Procedimento de reparação
-
Retire a secção necessária da parte exterior do aro da porta.
-
Apenas para a reparação da secção da soleira dianteira: Retire o encaixe da soleira lateral (secção dianteira).
-
Para a reparação da secção da soleira traseira ou reparação da parte interior do aro da porta completa: Retire o encaixe da soleira lateral (completo).
- Se estiver a substituir uma secção da parte interior do aro da porta: Marque a parte interior do aro da porta nos locais das linhas de corte da secção descritos nas Descrições da secção da parte interior do aro da porta.
-
Remova o componente original.

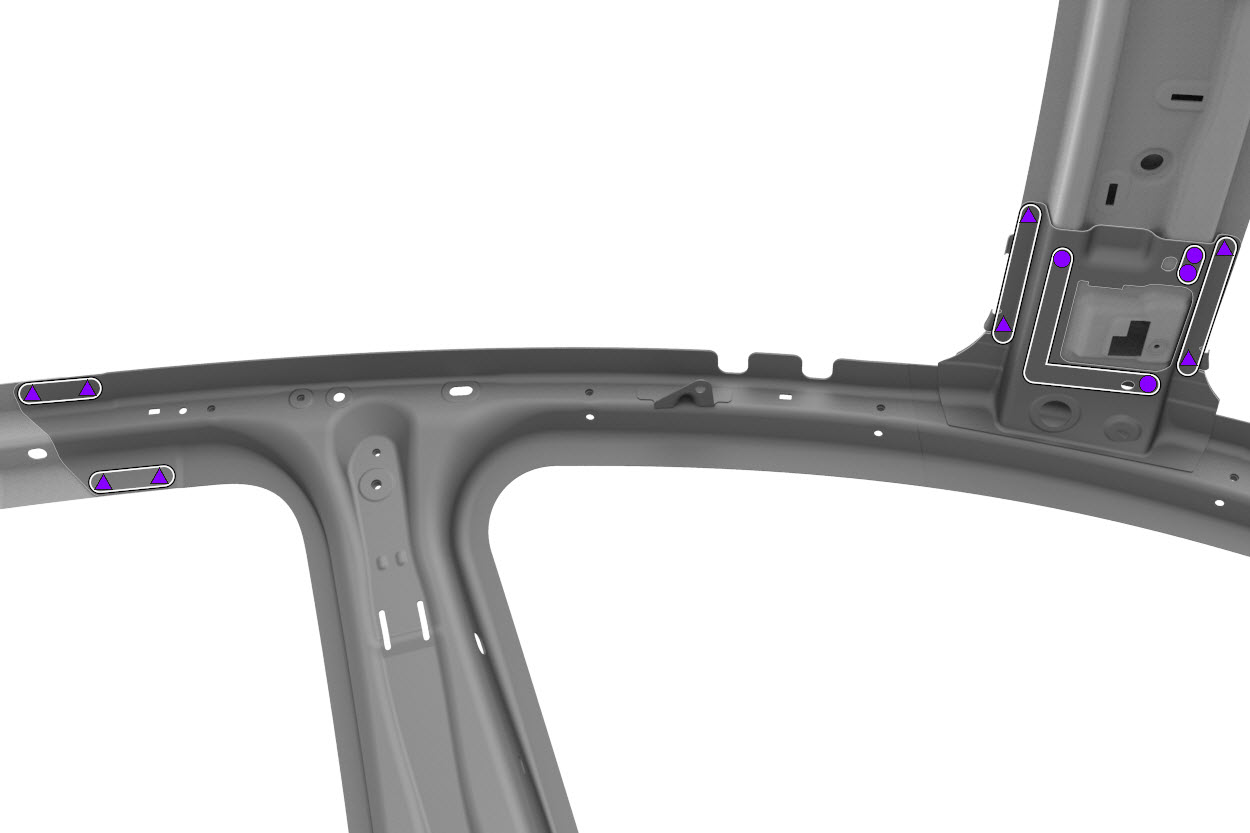

ou soldaduras por pontos de fábrica
NotaGuarde os parafusos para reinstalação num passo posterior. - Apenas para reparações da secção: Crie chapas de apoio ou placas de reforço conforme descrito nas Descrições da secção da parte interior do aro da porta.
-
Prepare a instalação.
- Aplique adesivo estrutural nas superfícies de contacto do veículo e no novo componente ou componentes.
- Apenas para reparações da secção: Instale as placas de reforço conforme descrito nas Descrições da secção da parte interior do aro da porta.
-
Instale o novo componente ou componentes.
Aperte os parafusos instalados na horizontal a 31 Nm e os parafusos instalados na vertical a 35 Nm.
-
Efetue a soldadura por pontos de resistência.
AvisoA não observância de todas as precauções de segurança de soldadura, incluindo a utilização de equipamento de proteção individual, pode provocar ferimentos graves ou danos materiais. Apenas os técnicos que tenham concluído a formação requerida pela Tesla em soldadura estão autorizados a soldar componentes estruturais em veículos Tesla.CUIDADONão efetue soldaduras num veículo Tesla antes de realizar o procedimento de isolamento elétrico do veículo (consulte o manual de manutenção específico do veículo para obter mais informações sobre o procedimento de isolamento elétrico do veículo). Efetuar soldaduras com um sistema de alta ou baixa tensão com corrente elétrica num veículo Tesla pode danificar componentes do veículo.
-
Apenas para a reparação da secção da soleira dianteira: Instale o encaixe da soleira lateral (secção dianteira).
-
Para a reparação da secção da soleira traseira ou reparação da parte interior do aro da porta completa: Instale o encaixe da soleira lateral (completo).
-

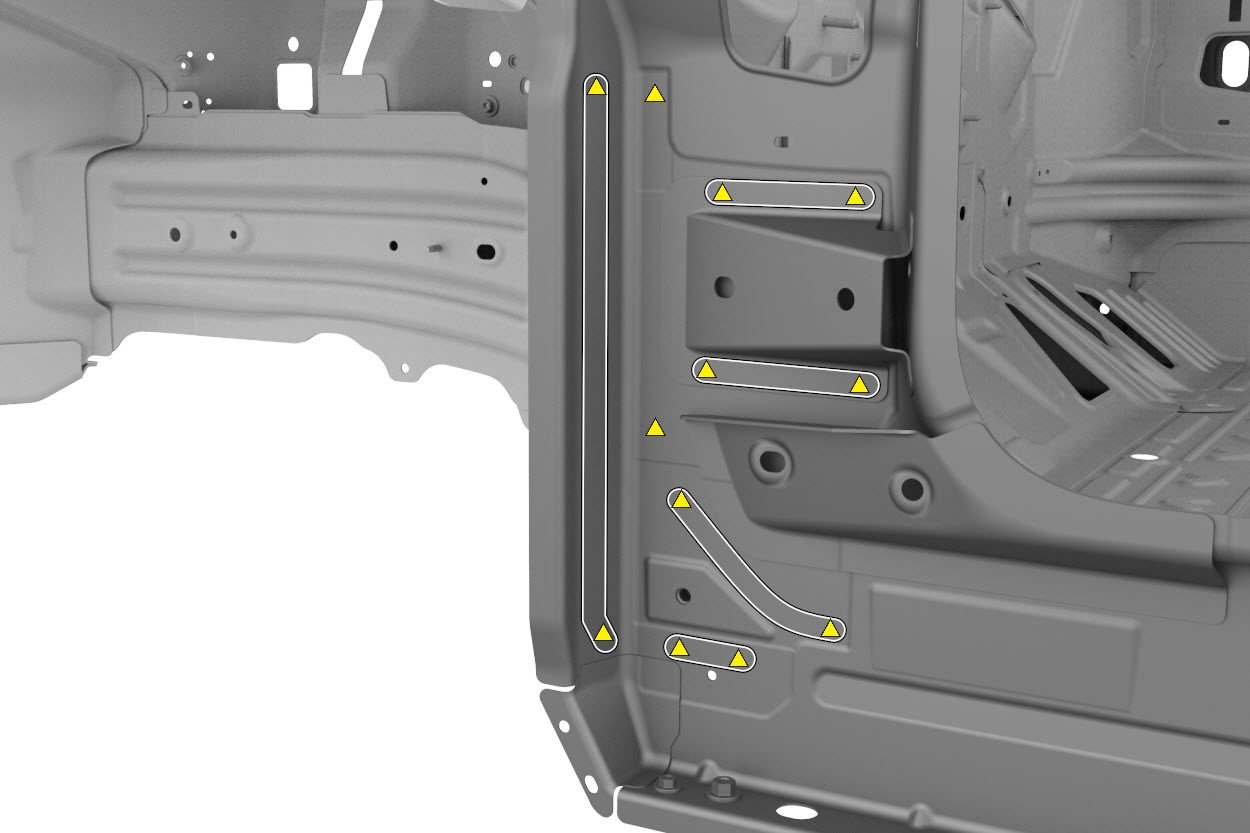

Instale os fixadores, conforme indicado.
ou rebites estruturais de resistência elevada, 6,5 mm

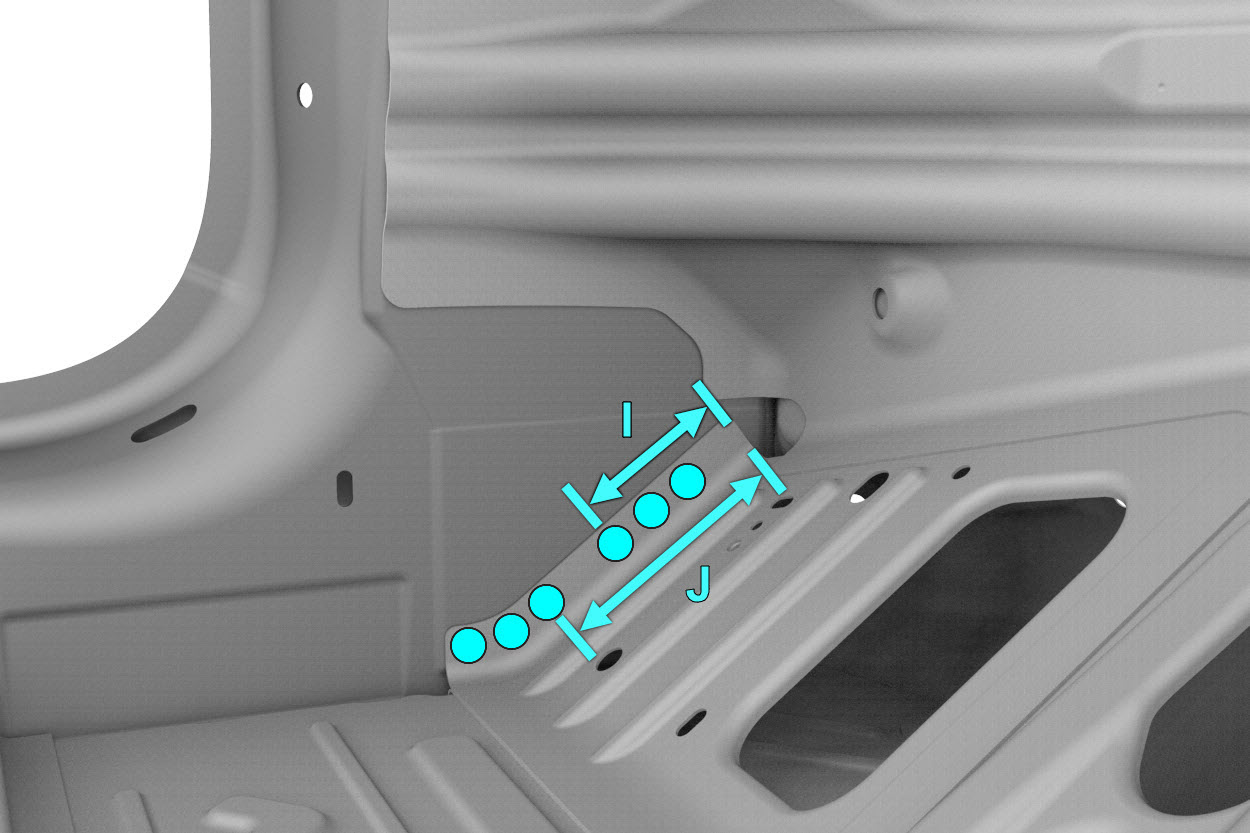

Ponto/linha de referência
- I = 75 mm
- J = 110 mm
-
Instale a secção necessária da parte exterior do aro da porta.
-
Instale o fixador, conforme indicado.
-
Instale a parte do item Parte lateral exterior da carroçaria removida para expor o componente a ser substituído.
- Realize quaisquer operações pós-reparação necessárias.
