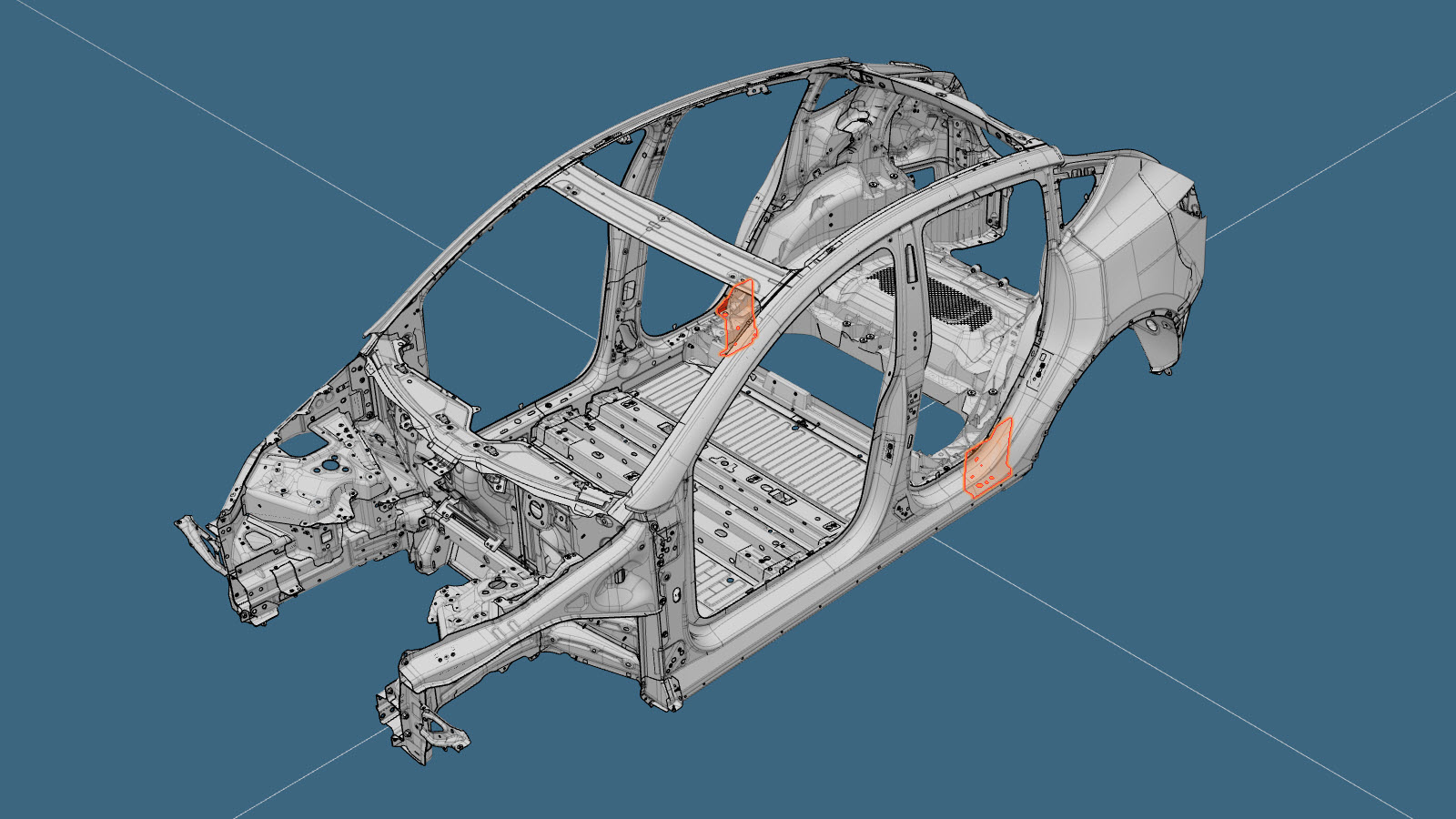

Extensão interior da soleira (veículos construídos depois de 17 de setembro de 2024)

Informação sobre a reparação

Reveja toda a documentação de segurança e práticas gerais para a reparação após uma colisão e coloque o equipamento de proteção individual (EPI) adequado antes de iniciar este procedimento.
Coloque corretamente o veículo numa bancada de oficina para a realização deste procedimento.

Lista de peças


Quantidade	Descrição	Imagem/Notas

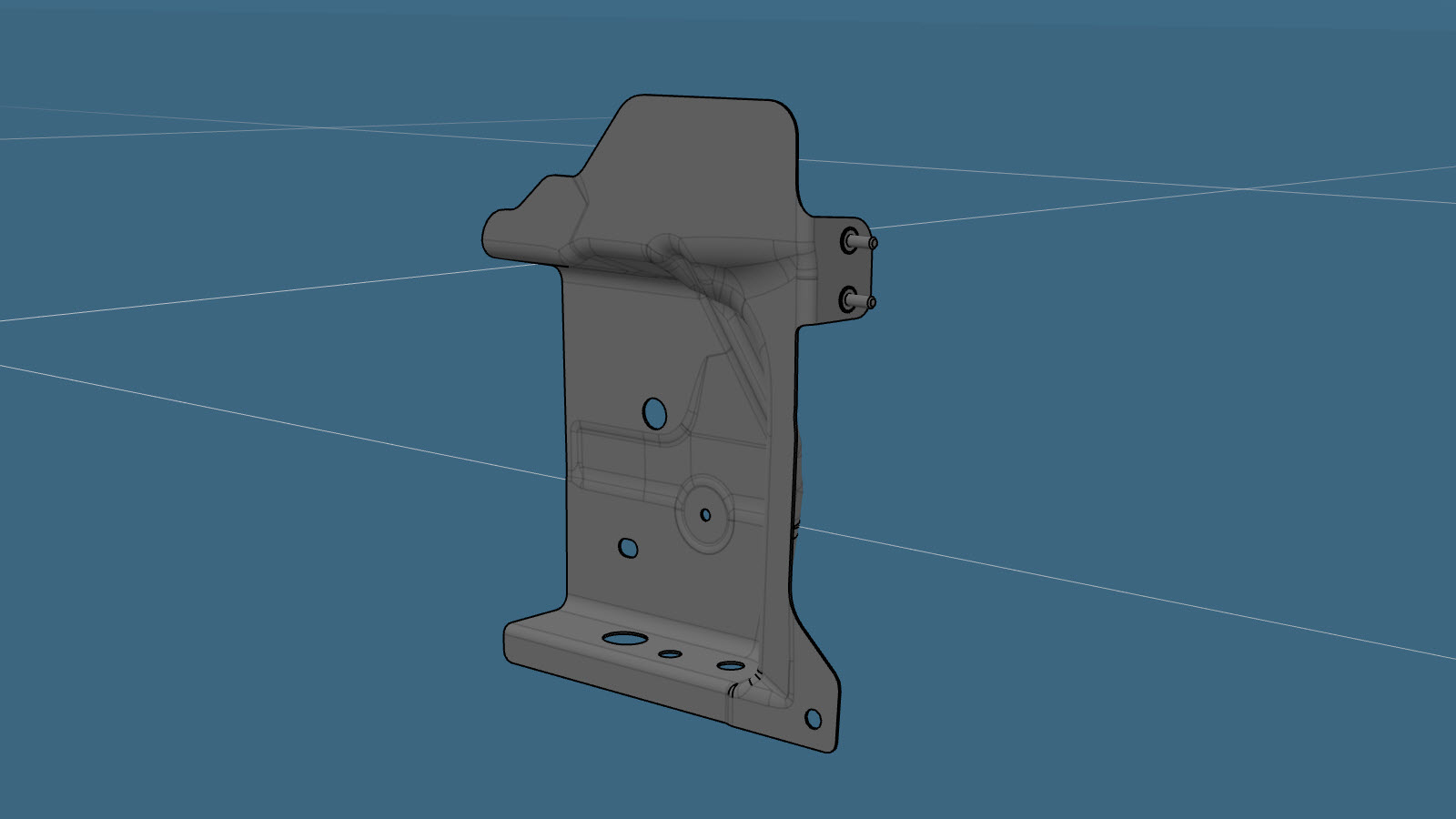

1	MY EXTN, SILL INNER LWR SVC E-COATED (Extensão interior da soleira)
1	ou rebites embutidos estruturais, 6,5 mm
1	Rebite oco S38

ao encomendar peças, consulte o catálogo de peças e introduza o VIN do veículo a ser reparado para detetar as peças corretas (e os números de peças) para o veículo. Em alternativa, utilize a função de pesquisa no catálogo de peças para localizar uma peça específica para o veículo.

Procedimento de reparação

Retire a extensão da cava da roda (dianteira).
Retire a secção necessária da parte interior do aro da porta.

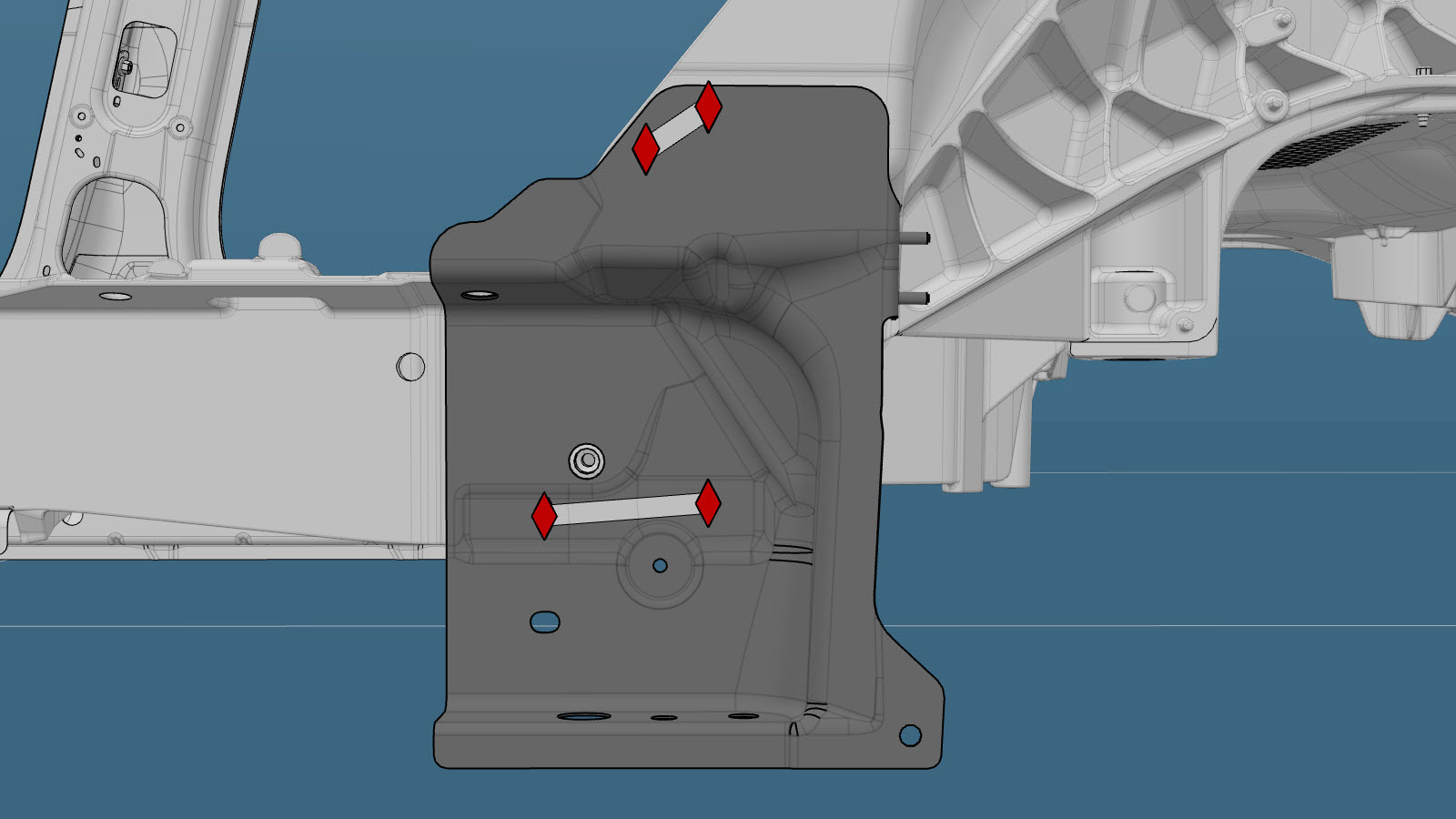

Remova o componente original.

ou SPR de fábrica

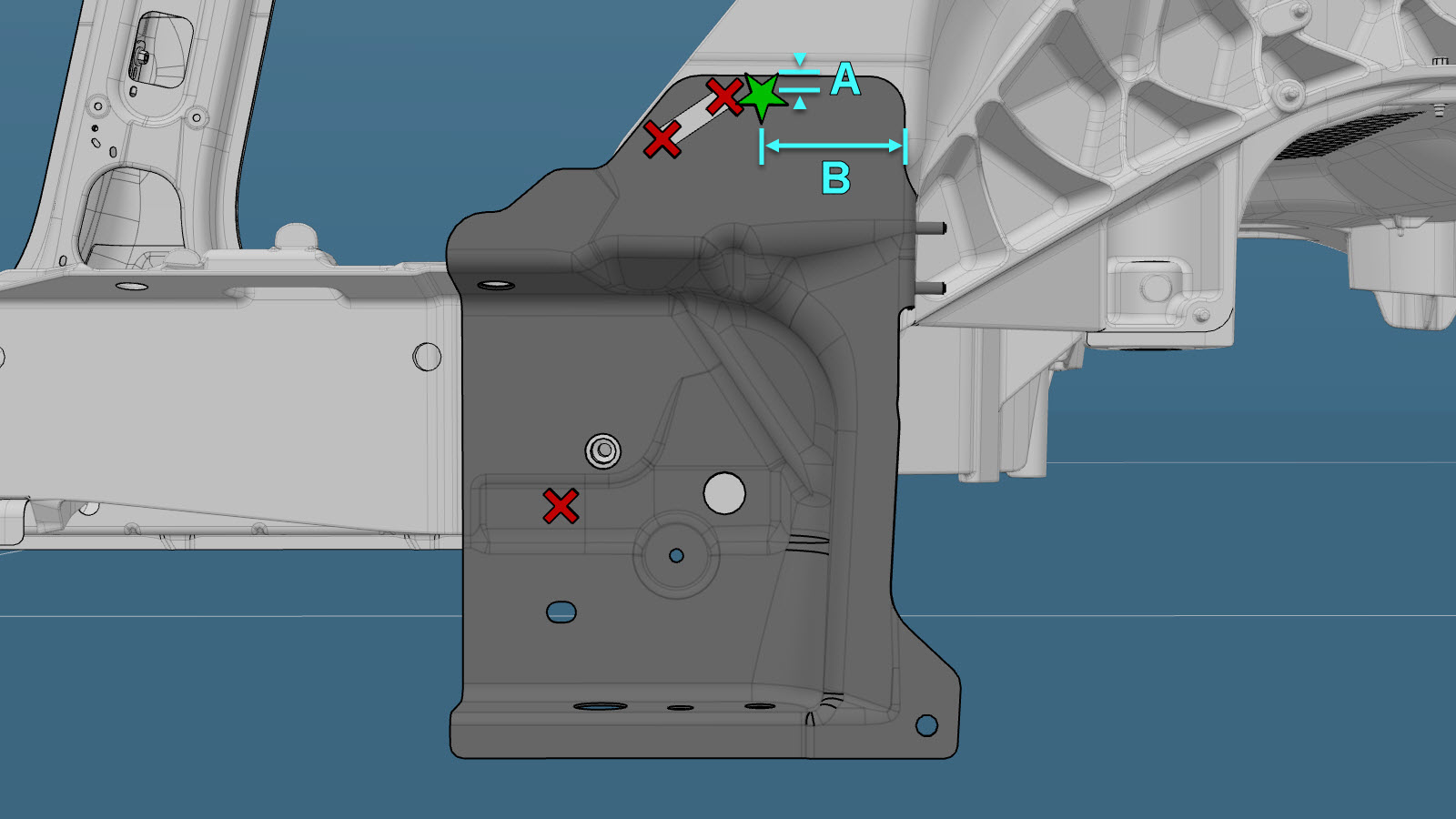

Prepare a instalação.
Nota
Um X vermelho indica um local onde um fixador instalado de fábrica não será substituído.

ou rebites embutidos estruturais, 6,5 mm
ou rebites ocos, S38
- A = 10 mm
- B = 65 mm
Aplique adesivo estrutural nas superfícies de contacto do veículo e no novo componente ou componentes.
Instale o novo componente ou componentes.
Instale a secção necessária da parte interior do aro da porta.
Instale a extensão da cava da roda (dianteira).
Realize quaisquer operações pós-reparação necessárias.
