Travessa da placa do calcanhar
Código de correção:
10102200502
NOTA: Salvo explicitamente indicado no procedimento, o código de correção acima inclui todo o trabalho de reparação após uma colisão e de reparação de manutenção necessário para a realização deste procedimento, incluindo os procedimentos de reparação após uma colisão associados. Não acumule códigos de correção de reparação após uma colisão, salvo explicitamente instruído. Dependendo dos danos no veículo, poderão ser necessárias reparações adicionais.
Informação sobre a reparação
- Reveja toda a documentação de segurança e práticas gerais para a reparação após uma colisão e coloque o equipamento de proteção individual (EPI) adequado antes de iniciar este procedimento.
- Este procedimento pode ser realizado sem a utilização de uma bancada de oficina.
Lista de peças
| Quantidade | Descrição | Imagem/Notas |
|---|---|---|

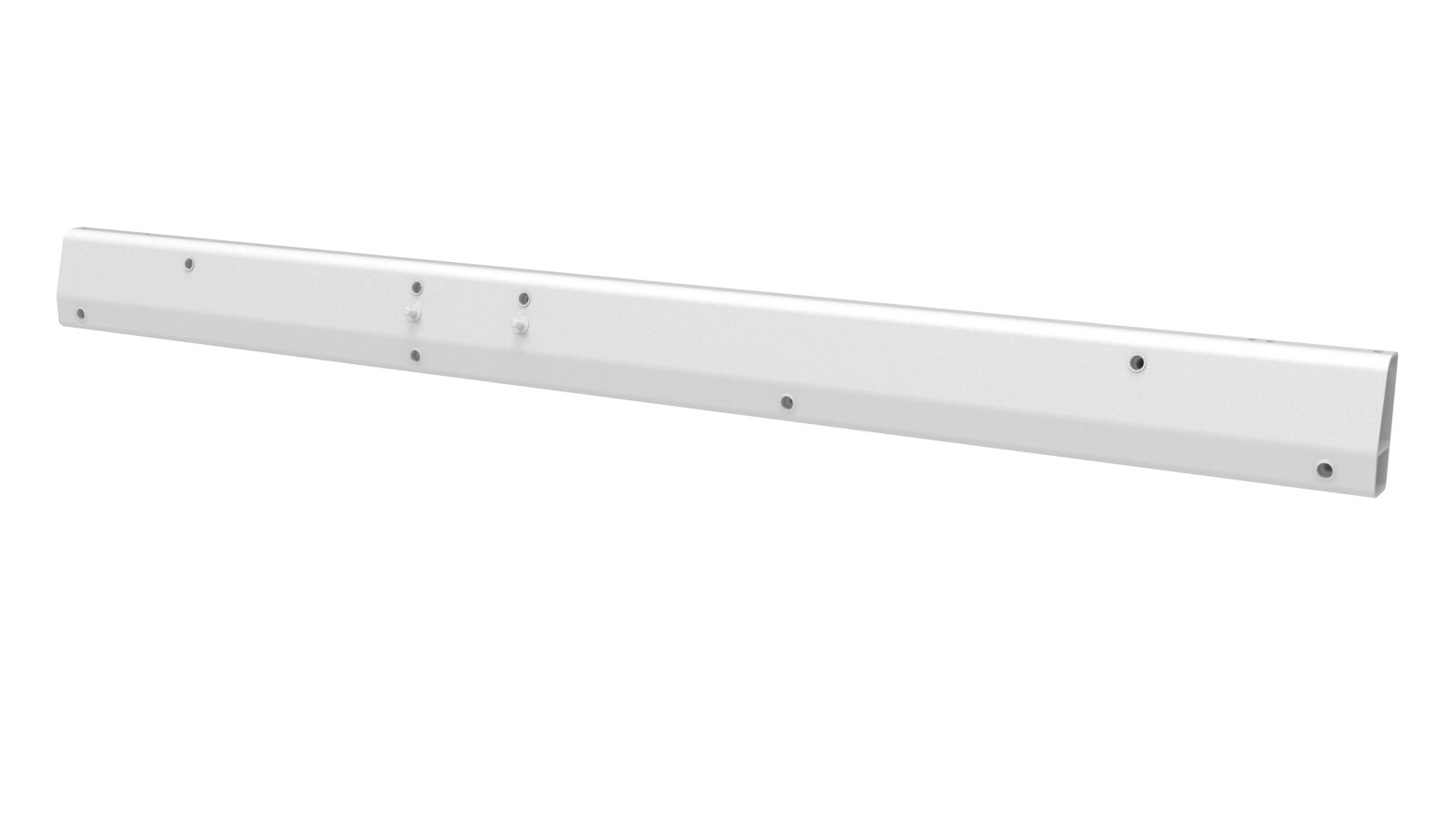

| 1 | ASY – HEELBOARD CROSSMEMBER (Travessa da placa do calcanhar) | |
| 7 |
Parafuso , M8x23.5 |
Número de peça Tesla 1063260-00. |
ao encomendar peças, consulte o catálogo de peças e introduza o VIN do veículo a ser reparado para detetar as peças corretas (e os números de peças) para o veículo. Em alternativa, utilize a função de pesquisa no catálogo de peças para localizar uma peça específica para o veículo.
Procedimento de reparação
- Retire o Carpet - Rear (Remove and Replace).
- Retire o HV Battery (RWD) (Remove and Install).
- Remova o componente original.
- Remova o componente original.
- Prepare a instalação.
- Prepare a instalação.
- Aplique adesivo estrutural nas superfícies de contacto do veículo e no novo componente ou componentes.
-
Instale o novo componente ou componentes.
Aperte os parafusos a 34 Nm.
- Realize quaisquer operações pós-reparação necessárias.
- Instale o HV Battery (RWD) (Remove and Install).
- Instale o Carpet - Rear (Remove and Replace).
