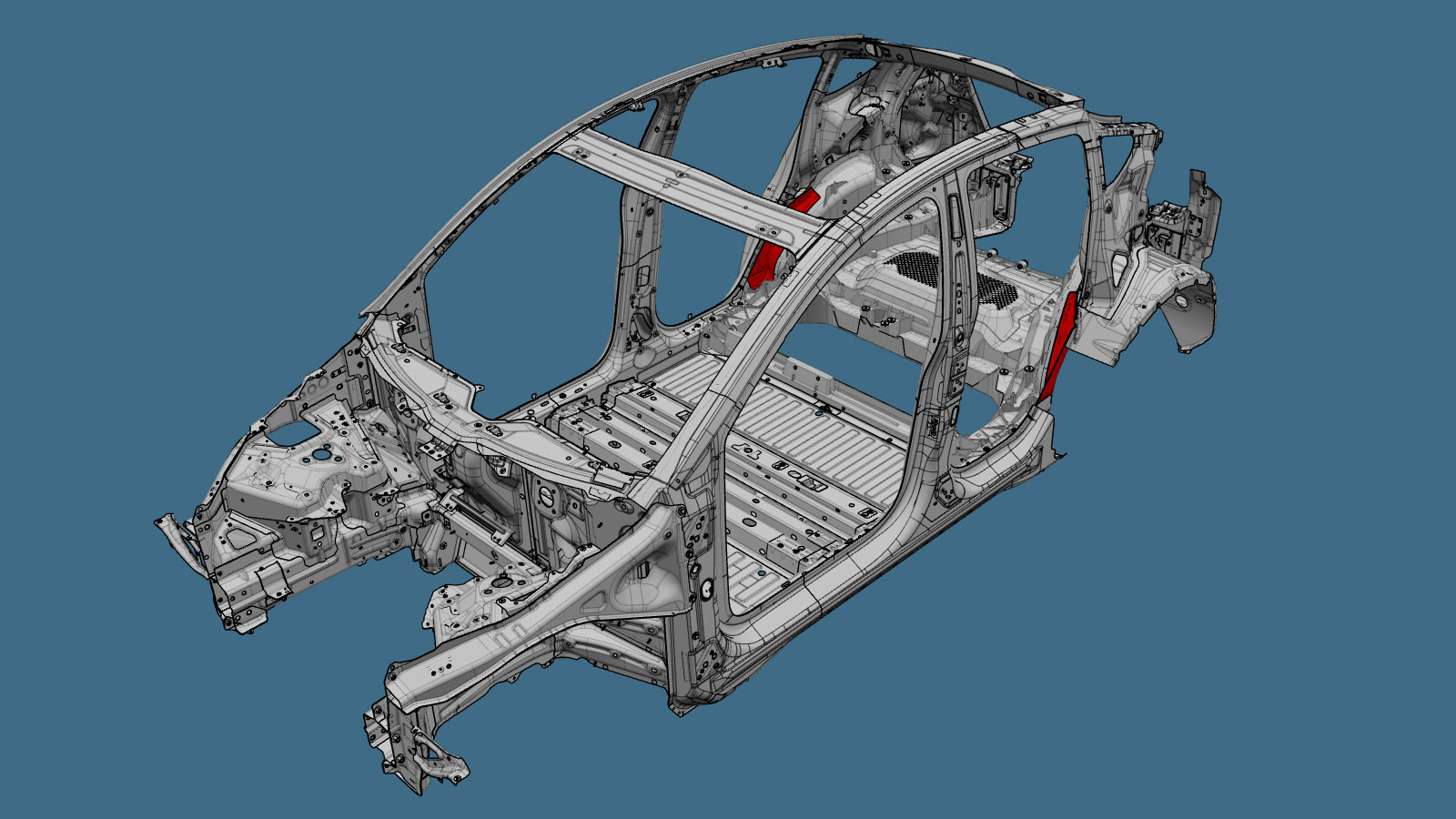

Parte interior da cava da roda (secção dianteira) – RUB fundida de 1 peça – (Veículos construídos depois de 22 de setembro de 2024)

Código de correção: 10102101402, 10102101502 NOTA: salvo explicitamente indicado no procedimento, o código de correção acima inclui todo o trabalho necessário para a realização deste procedimento, incluindo os procedimentos de reparação após uma colisão associados. Não acumule códigos de correção de reparação após uma colisão, salvo explicitamente instruído. Adicione quais procedimentos mecânicos associados necessários para realizar este procedimento.

Lista de peças

Quantidade Descrição Imagem/Notas

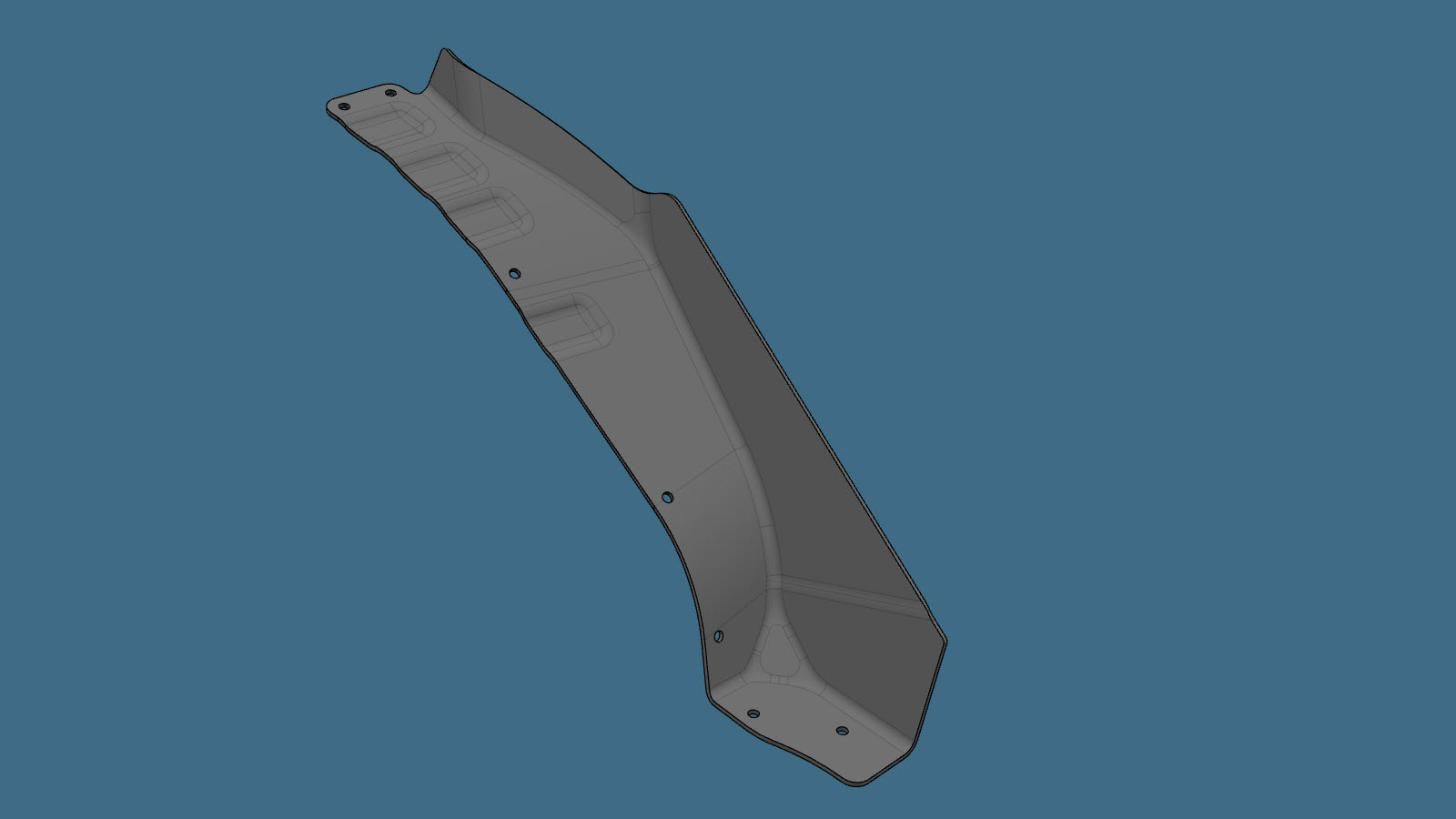

1 PAINEL DE ASSISTÊNCIA DA CAVA DA RODA DIANTEIRA DO MY EM RUB (secção dianteira da cava da roda)
7 Rebite estrutural de resistência elevada, 6,5 mm
1 Rebite oco S38

ao encomendar peças, consulte o catálogo de peças e introduza o VIN do veículo a ser reparado para detetar as peças corretas (e os números de peças) para o veículo. Em alternativa, utilize a função de pesquisa no catálogo de peças para localizar uma peça específica para o veículo.

Procedimento de reparação

  1. Retire o item Extensão da cava da roda (dianteira).
  2. Remova o componente original.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    Aviso
    A restante porção da cava da roda deve sobrepor-se à peça de assistência um mínimo de 25 mm nas áreas interiores.
    Informational PurposesAn informational icon, calling your attention
    Nota
    As dimensões apresentadas indicam que os limites exteriores (tamanho máximo) da área de reparação, e uma área de reparação mais reduzida, podem ser cortados. Se os danos excederem esta área, contacte a equipa da Tesla dedicada a reparações após uma colisão para obter assistência.
    Informational PurposesAn informational icon, calling your attention
    Nota

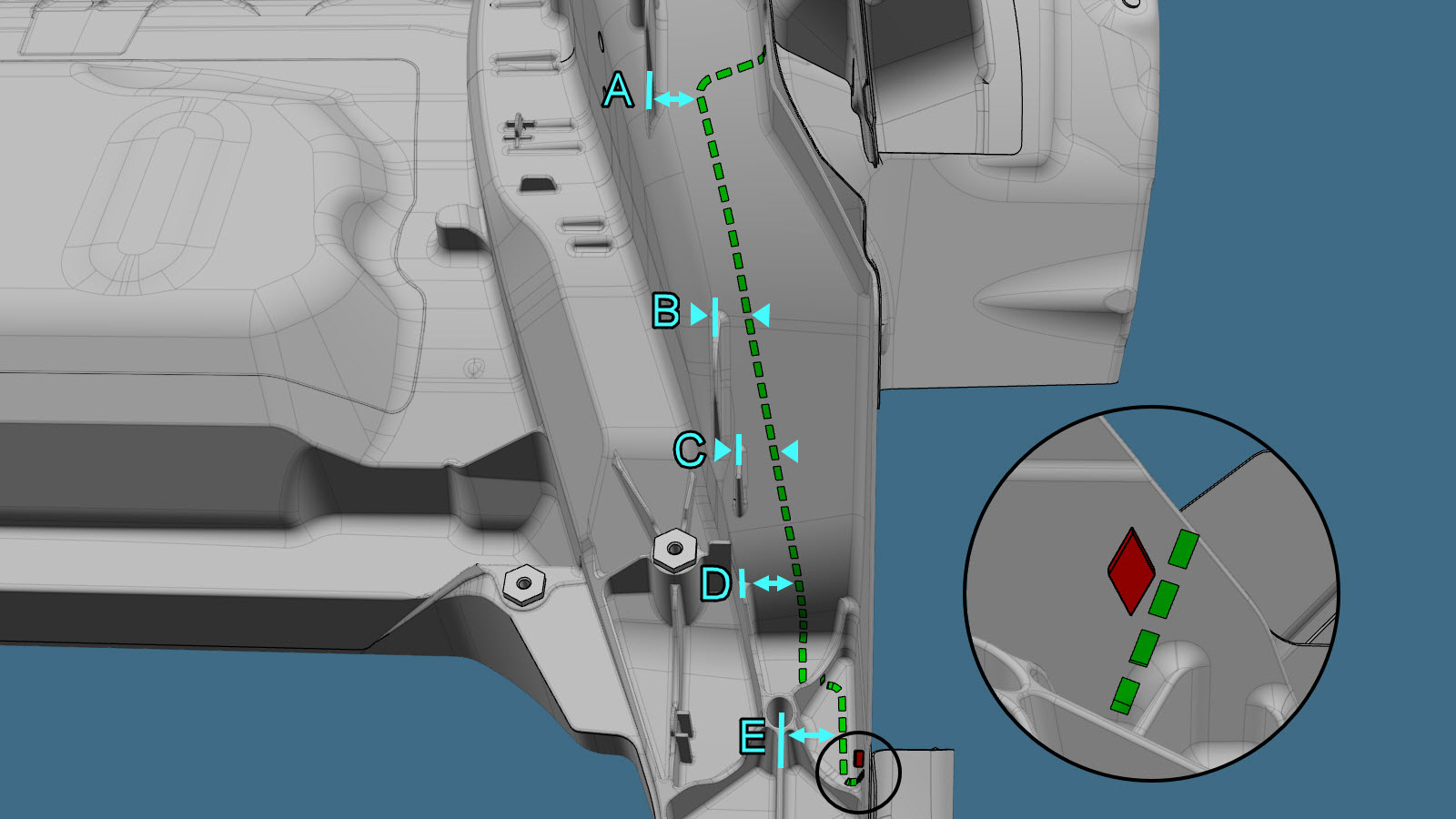

    Utilize a peça de assistência como referência para a remoção de material da parte inferior traseira da carroçaria fundida. Corte em massa, conforme necessário, até a peça de assistência encaixar na área de reparação.
    • Ponto/linha de referência
    • Linha de corte A = 36 mm B = 26 mm C = 28 mm D = 45 mm E = 44 mm
    • ou SPR de fábrica
  3. Prepare a instalação.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    Aviso
    A restante porção da cava da roda deve sobrepor-se à peça de assistência um mínimo de 25 mm nas áreas interiores.
    Informational PurposesAn informational icon, calling your attention
    Nota

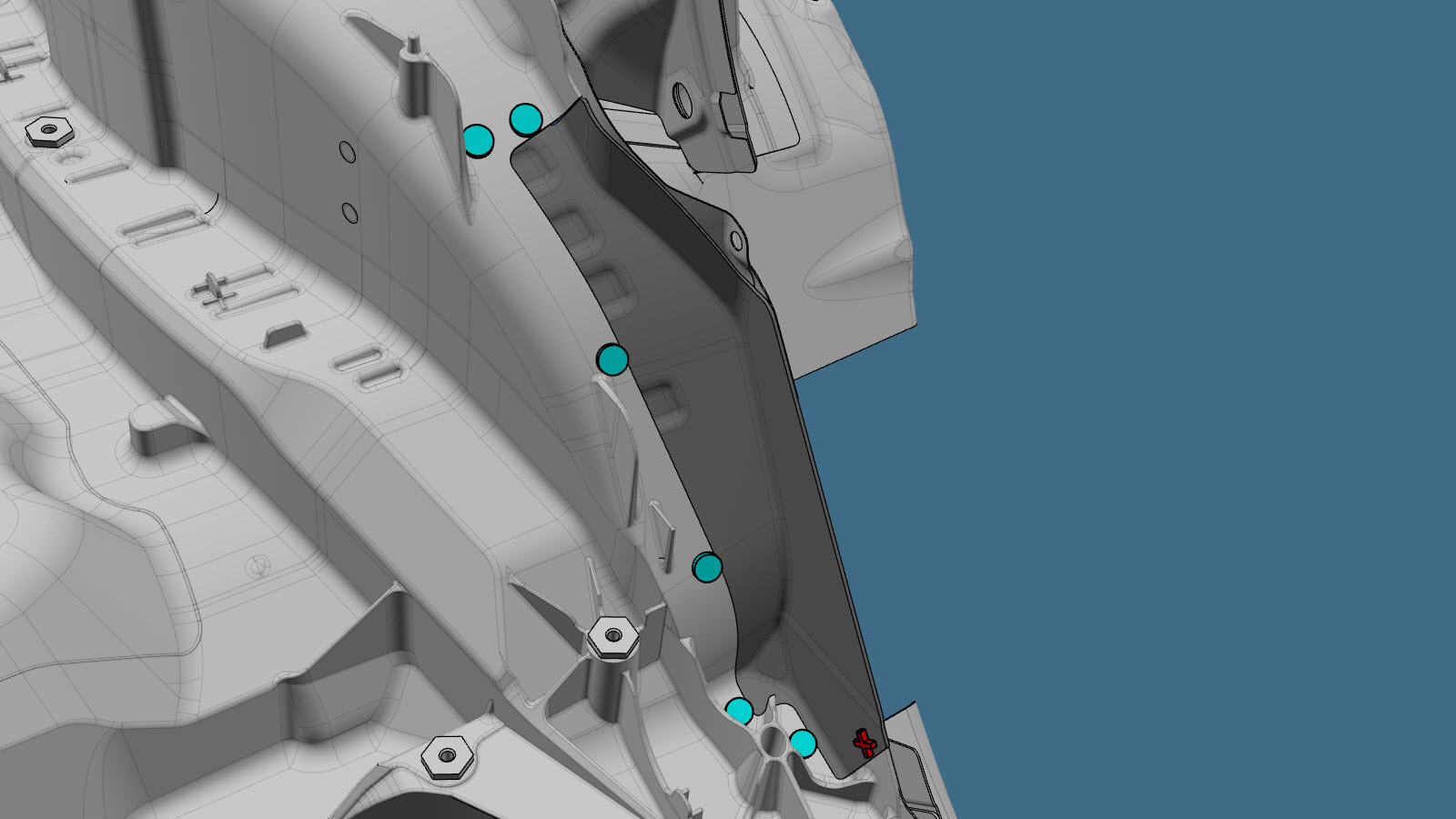

    A peça de assistência é instalada a partir da parte inferior da cava da roda.
    Informational PurposesAn informational icon, calling your attention
    Nota
    Um X vermelho indica um local onde um fixador instalado de fábrica não será substituído.
  4. Prepare a instalação.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    Aviso
    A restante porção da cava da roda deve sobrepor-se à peça de assistência um mínimo de 25 mm nas áreas interiores.
    Informational PurposesAn informational icon, calling your attention
    Nota
    A peça de assistência é instalada a partir da parte inferior da cava da roda.
  5. Aplique adesivo estrutural nas superfícies de contacto do veículo e no novo componente ou componentes.
  6. Instale o novo componente ou componentes.
  7. Aplique vedante para juntas em toda a extremidade exterior do novo componente.
  8. Instale o item Extensão da cava da roda (dianteira).
  9. Realize quaisquer operações pós-reparação necessárias.
