Encaixe da soleira (secção dianteira)

Lista de peças

Quantidade Descrição Imagem/Notas
1 SIDE SILL INSERT (Encaixe da soleira)
1 Parafuso , SEMS[FL] - HX - M10-1,5x42 - [109] - G1009 - CMAT Número de peça Tesla 1516228-00-B.
1 Kit da secção do encaixe da soleira dianteira do Model 3
Conteúdo do kit:
  • Encaixe de reforço da célula 1 (x1)
  • Encaixe de reforço da célula 2 (x1)
  • Placas de encaixe de reforço da célula 3 (x2)
  • Parafuso HH M8X29 109 G1009 B M (x6)
  • Porca SPAC, M8x2,8–3,5, STL [10] (x6)
  • Rebite estrutural de resistência elevada, 6,5 mm (x8)
  • Porca de soldar, HF, PRJ, M8 ,[10], TEF (x1)

ao encomendar peças, consulte o catálogo de peças e introduza o VIN do veículo a ser reparado para detetar as peças corretas (e os números de peças) para o veículo. Em alternativa, utilize a função de pesquisa no catálogo de peças para localizar uma peça específica para o veículo.

Procedimento de reparação

  1. Retire a secção necessária da parte exterior do aro da porta.
  2. Corte o componente original nos locais indicados.

    Linha de corte

    Ponto/linha de referência

    • A = 700 mm
  3. Remova o componente original.
    ou parafusos

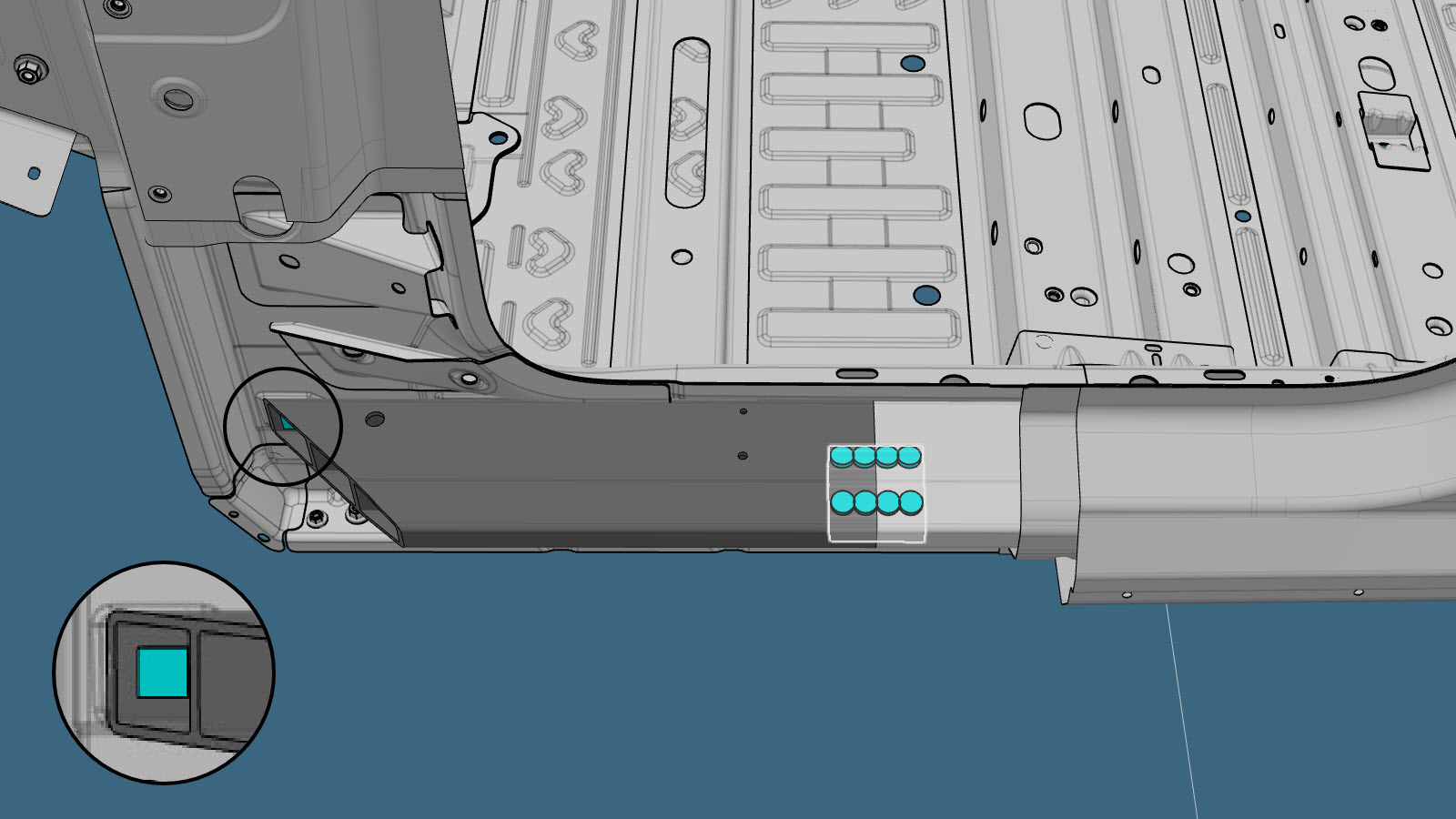

  4. Remova a porca de soldar da parte interior do aro da porta.
  5. Corte o novo encaixe da soleira, conforme indicado abaixo, para criar o novo componente.

    Linha de corte

    Ponto/linha de referência

    • B = 395 mm
  6. Utilize uma das placas de encaixe de reforço da célula 3 como modelo e perfure orifícios de 8 mm no novo componente e na secção restante do encaixe da soleira.
  7. Alargue os orifícios numa das placas de encaixe de reforço da célula 3 para 12 mm para permitir a instalação das porcas SPAC.
    Informational PurposesAn informational icon, calling your attention
    Nota
    As porcas SPAC serão instaladas nesta placa de reforço, a qual se encontra instalada no interior do encaixe da soleira.

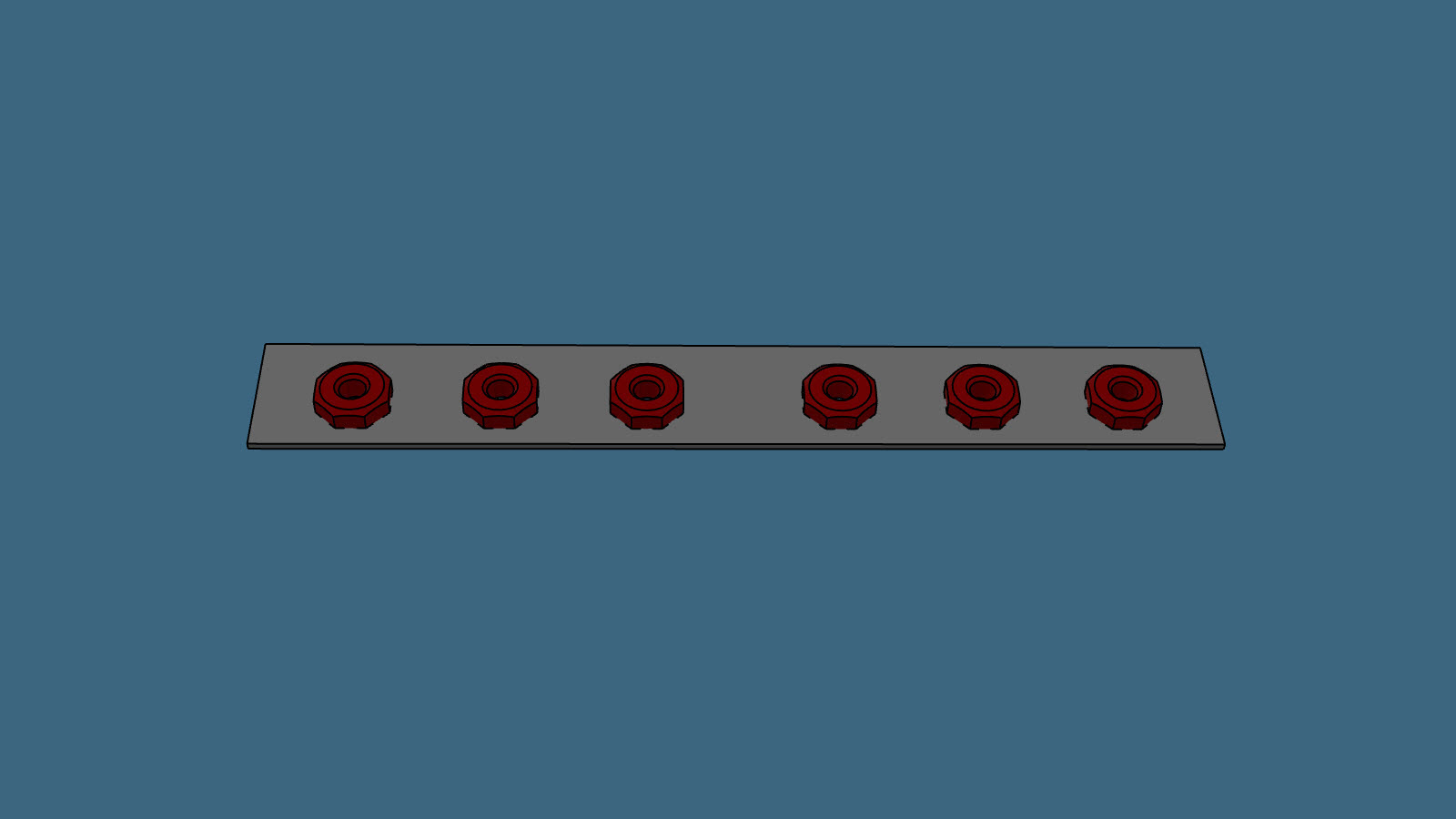

  8. Utilize adesivo estrutural para instalar as porcas SPAC nos orifícios alargados da placa de encaixe de reforço da célula 3.
    Informational PurposesAn informational icon, calling your attention
    Nota
    Consulte Instalar o novo componente ou componentes para obter instruções sobre como instalar porcas SPAC na cinta do conetor.
    Informational PurposesAn informational icon, calling your attention
    Nota
    Após a cura do adesivo, inspecione as roscas das porcas SPAC na cinta do conetor da célula 3 e utilize um cinzelador de roscas para remover quaisquer vestígios de adesivo seco.
  9. Insira as placas de encaixe de reforço da célula 1 e da célula 2 e prepare a instalação.

    ou rebites estruturais de resistência elevada, 6,5 mm

    ou parafusos

  10. Aplique adesivo estrutural nas superfícies de contacto do veículo e no novo componente ou componentes.
  11. Instale o novo componente ou componentes.
    Aperte o parafuso dianteiro da nova secção do encaixe da soleira a 60 Nm.

    Aperte os parafusos das placas de encaixe de reforço da célula 3 a 25 Nm.

  12. Instale a nova porca de soldar na parte interior do aro da porta.
    Soldadura GMA
  13. Efetue a soldadura GMA.
    Soldadura GMA
    Warning IconA warning icon, calling your attention to a possibly risky situation
    Aviso
    A não observância de todas as precauções de segurança de soldadura, incluindo a utilização de equipamento de proteção individual, pode provocar ferimentos graves ou danos materiais. Apenas os técnicos que tenham concluído a formação requerida pela Tesla em soldadura estão autorizados a soldar componentes estruturais em veículos Tesla.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    Aviso
    Para manter a integridade contra acidentes do veículo, utilize apenas os fios de soldadura aprovados e uma máquina de soldar GMA aprovada para a realização de soldaduras GMA em veículos Tesla. Consulte Fio de soldadura e máquinas de soldar com arco metálico gasoso (GMA) aprovados para obter informações sobre fios de soldadura e máquinas de soldar GMA aprovados.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    CUIDADO
    Não efetue soldaduras num veículo Tesla antes de realizar o procedimento de isolamento elétrico do veículo (consulte o manual de manutenção específico do veículo para obter mais informações sobre o procedimento de isolamento elétrico do veículo). Efetuar soldaduras com um sistema de alta ou baixa tensão com corrente elétrica num veículo Tesla pode danificar componentes do veículo.
    Informational PurposesAn informational icon, calling your attention
    Nota
    antes da soldadura GMA, deve ser efetuado um teste de soldadura utilizando material do mesmo calibre e do mesmo tipo para se certificar de que as configurações do equipamento de soldadura produzem uma soldadura satisfatória.
  14. Instale a secção necessária da parte exterior do aro da porta.
  15. Realize quaisquer operações pós-reparação necessárias.
