Parte inferior traseira da carroçaria fundida (1 peça)

Código de correção: 10102100802 NOTA: salvo explicitamente indicado no procedimento, o código de correção acima inclui todo o trabalho necessário para a realização deste procedimento, incluindo os procedimentos de reparação após uma colisão associados. Não acumule códigos de correção de reparação após uma colisão, salvo explicitamente instruído. Adicione quais procedimentos mecânicos associados necessários para realizar este procedimento.

Informação sobre a reparação

Lista de peças

Quantidade Descrição Imagem/Notas
1 CAST RUB-SP E-COATED (Parte inferior traseira da carroçaria de 1 peça)
1 ASSEMBLY - EXTENSION REAR WHEEL HOUSE - LEFT HAND SERVICE E-COATED (Extensão da cava da roda – Dianteira – Lado esquerdo)
1 ASSEMBLY - EXTENSION REAR WHEELHOUSE - RIGHT HAND SERVICE E-COATED (Extensão da cava da roda – Dianteira – Lado direito)
21 Rebite estrutural de resistência elevada, 6,5 mm
12 Rebite, 4,8 mm
4 Parafuso , HF, M6x20, [88], ZNFL, MAT Número de peça Tesla 1120935-00-A.
10 Parafuso , BOLT&WSHR[FL],M8-1.25x32 Número de peça Tesla 1119448-00-A.
2 NUT AND WASHER[FL] - HF - M8-1.25 - [10] - ZINC NICKEL Número de peça Tesla 1118837-00-A.
2 SEMS, [FL], HX, M8X23,5, [109], G1009, PTC Número de peça Tesla 1063260-00-C.

ao encomendar peças, consulte o catálogo de peças e introduza o VIN do veículo a ser reparado para detetar as peças corretas (e os números de peças) para o veículo. Em alternativa, utilize a função de pesquisa no catálogo de peças para localizar uma peça específica para o veículo.

Procedimento de reparação

  1. Retire o Conjunto lateral do painel traseiro (para a parte inferior da carroçaria fundida de 1 peça) do lado esquerdo e direito.
  2. Retire o Suporte de asa (inferior) do lado esquerdo e direito.
  3. Crie uma janela de acesso na extensão da cava da roda (dianteira).
    • A = 50 mm.
    • B = 130 mm.
    • C = 75 mm.
    • D = 21 mm.
  4. Corte os novos componentes da extensão da cava da roda para criar as coberturas das janelas de acesso dos lados esquerdo e direito.
    A cobertura acabada deve ser aproximadamente 32 mm mais larga e 10 mm mais alta do que a janela de acesso. As linhas tracejadas pretas indicam a janela de acesso.
    Informational PurposesAn informational icon, calling your attention
    Nota
    Quando devidamente posicionada, a cobertura sobrepõe-se às extremidades superior, inferior e interior da janela de acesso em 5 mm. A cobertura também se sobrepõe à extremidade exterior da janela de acesso em 27 mm.
    • E = 82 mm.
    • F = 140 mm.

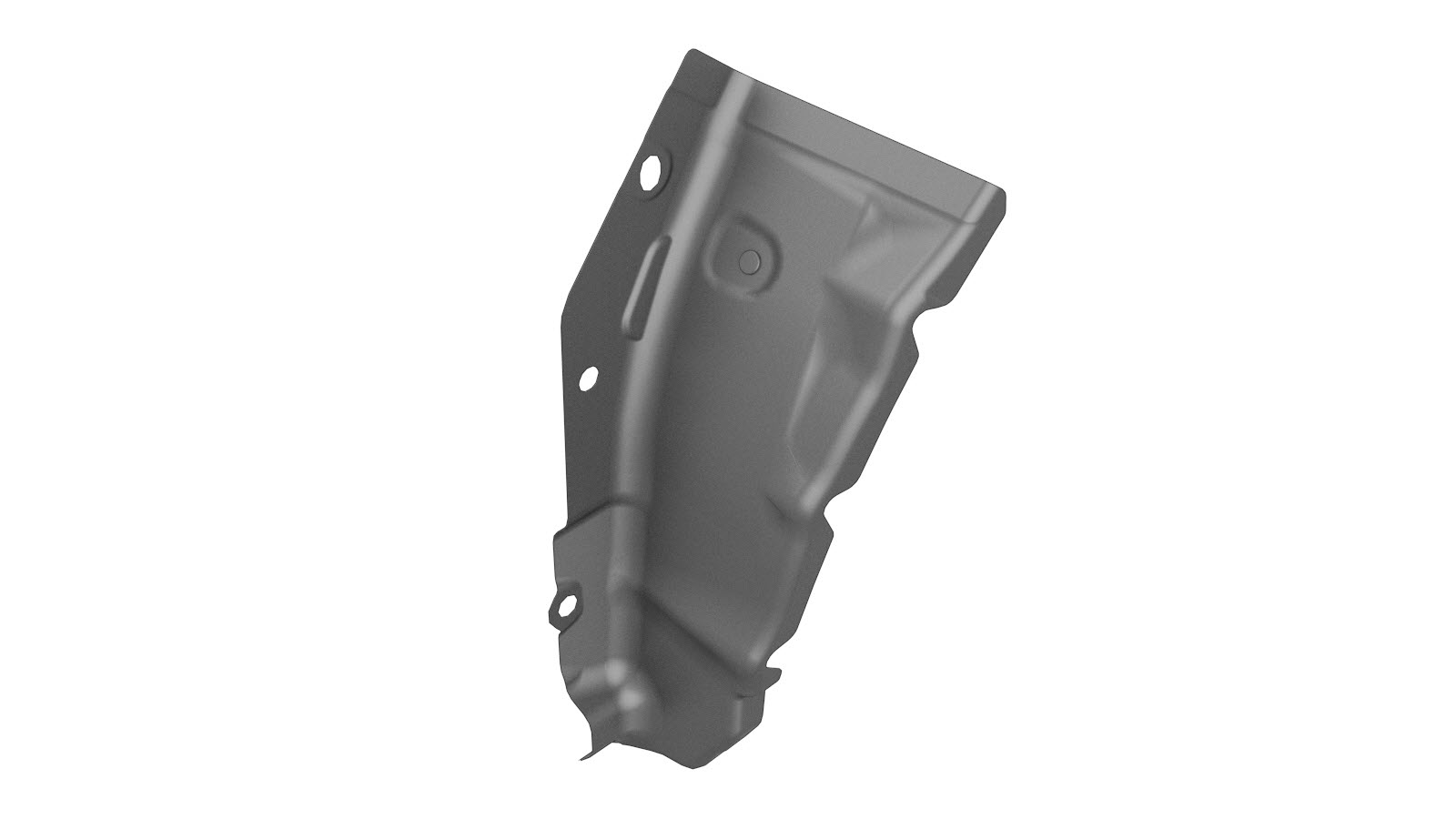

  5. Retire a porca de rebite do novo componente.
    Porca de rebite
  6. Remova o componente original.

    ou soldaduras por pontos de fábrica

    ou SPR de fábrica

    Porca de rebite

    ou parafusos

  7. Prepare a instalação.
  8. Instale a porca (número de peça Tesla 1118837-00-A) através do orifício do pilar B onde o retrator do cinto de segurança está localizado (indicado a vermelho).
  9. Prepare a instalação.
    Informational PurposesAn informational icon, calling your attention
    Nota

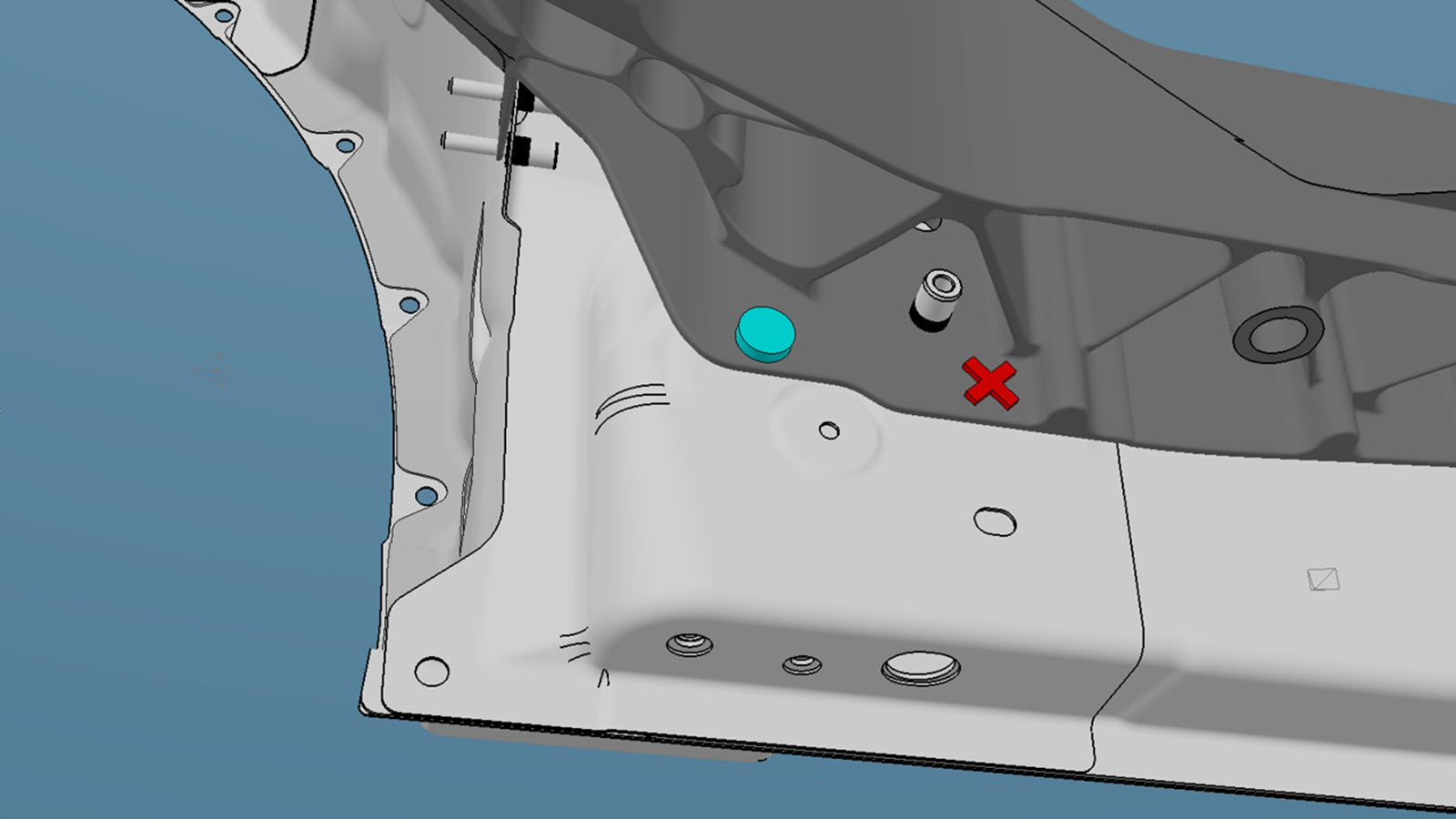

    Um X vermelho indica um local onde um fixador instalado de fábrica não será substituído.
    ou rebites, 4,8 mm
    • G = 79 mm.
    • H = 24 mm.
    • I = 28 mm.
    • J = 26 mm.
    ou rebites estruturais de resistência elevada, 6,5 mm
    • K = 17 mm.
    ou parafusos
    Informational PurposesAn informational icon, calling your attention
    Nota

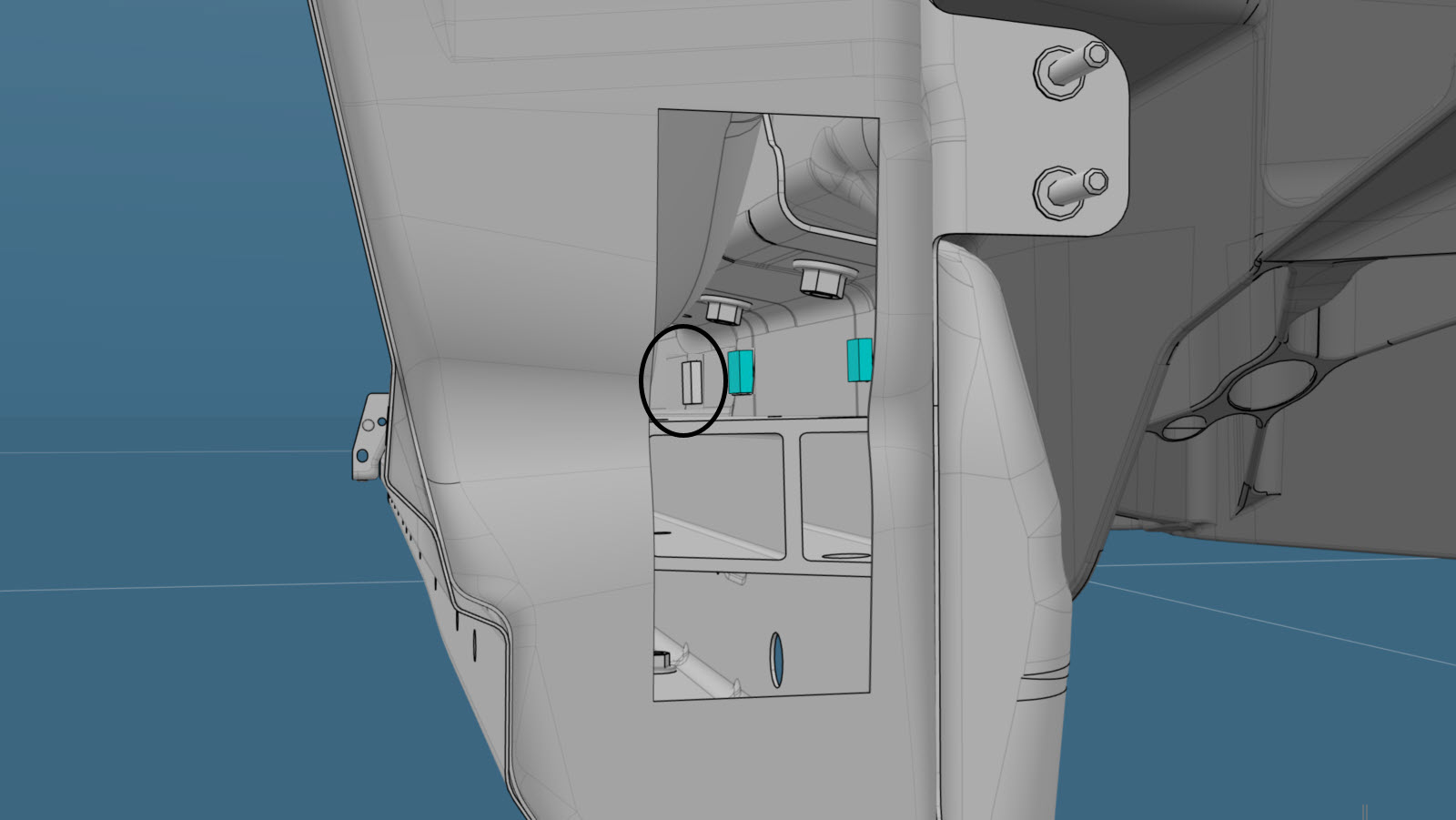

    Apenas proceda à substituição do parafuso assinalado com um círculo vermelho se estiver presente no componente original.
  10. Aplique adesivo estrutural nas superfícies de contacto do veículo e no novo componente ou componentes.
  11. Instale o novo componente ou componentes.
    Aperte os parafusos da seguinte forma:
    • Parafuso e anilha SEMS, [FL], HX, M8x23.5, [109], G1009, PTC (número de peça Tesla 1063260-00-C) instalados horizontalmente na soleira: 31 Nm.
    • Parafusos instalados verticalmente na soleira: 35 Nm.
    • Parafusos instalados horizontalmente na soleira: 31 Nm.
    • Parafuso que fixa a travessa do piso à parte inferior traseira da carroçaria fundida (número de peça Tesla 1120935-00-A): 28 Nm.
  12. Instale o Placa de extremidade da calha traseira (para a parte inferior da carroçaria fundida de 1 peça) do lado esquerdo e direito.
  13. Instale o Suporte de asa (inferior) do lado esquerdo e direito.
  14. Prepare-se para instalar as coberturas das janelas de acesso.

    ou rebites, 4,8 mm

    Informational PurposesAn informational icon, calling your attention
    Nota
    Quando devidamente posicionada, a cobertura sobrepõe-se às extremidades superior, inferior e interior da janela de acesso em 5 mm. A cobertura também se sobrepõe à extremidade exterior da janela de acesso em 27 mm.
  15. Aplique adesivo estrutural nas superfícies de contacto do veículo e das coberturas das janelas de acesso.
  16. Instale as coberturas das janelas de acesso.
  17. Instale o item Conjunto lateral do painel traseiro (para a parte inferior da carroçaria fundida de 1 peça).
  18. Realize quaisquer operações pós-reparação necessárias.
