Calha traseira (secção pequena)

Código de correção: 10102002502 10102002602 NOTA: salvo explicitamente indicado no procedimento, o código de correção acima inclui todo o trabalho necessário para a realização deste procedimento, incluindo os procedimentos de reparação após uma colisão associados. Não acumule códigos de correção de reparação após uma colisão, salvo explicitamente instruído. Adicione quais procedimentos mecânicos associados necessários para realizar este procedimento.

Lista de peças

Quantidade Descrição Imagem/Notas

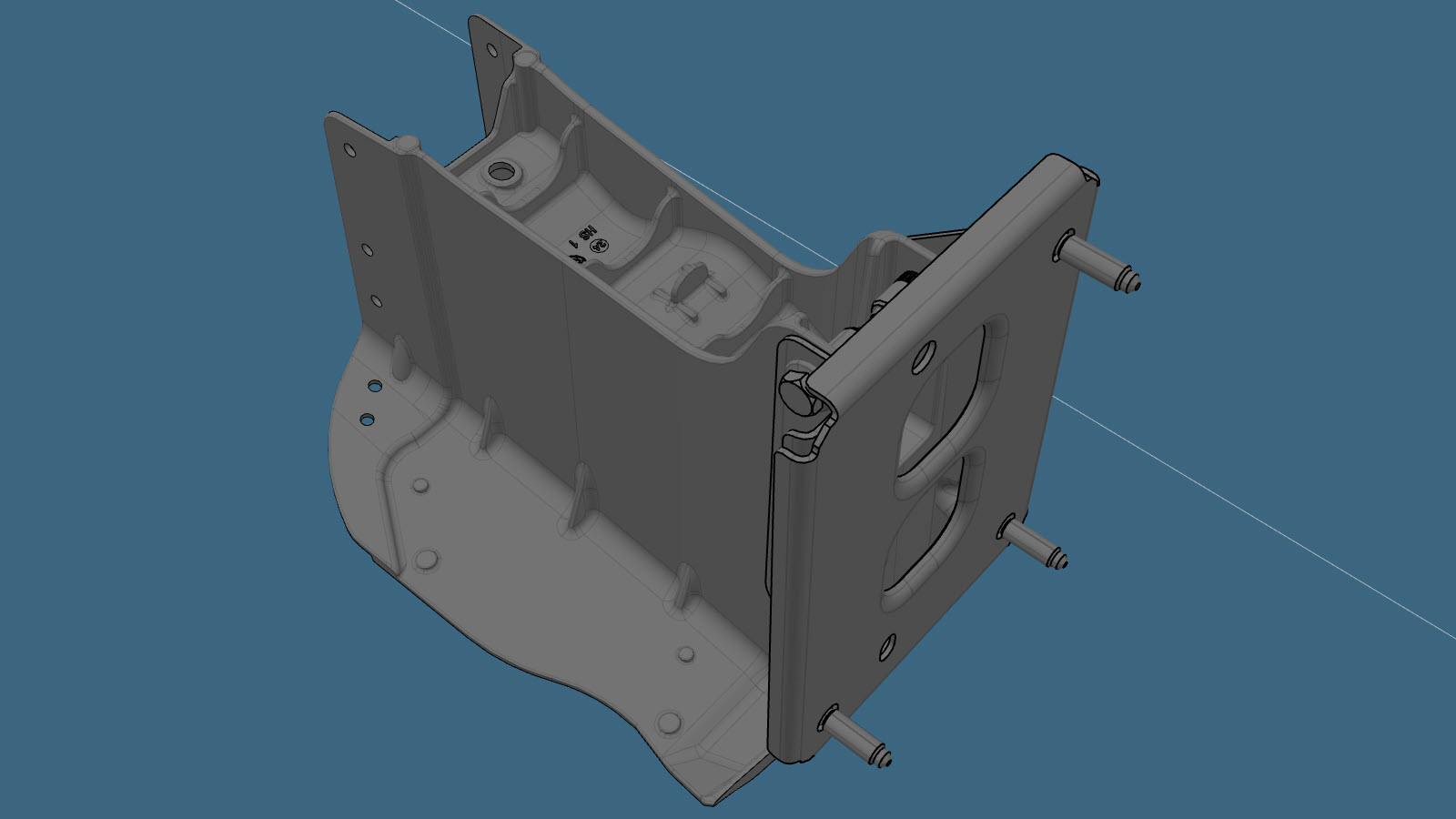

1 MY RUB RAIL SMAL SERVICE ASSEMBLY (Calha traseira – secção pequena)

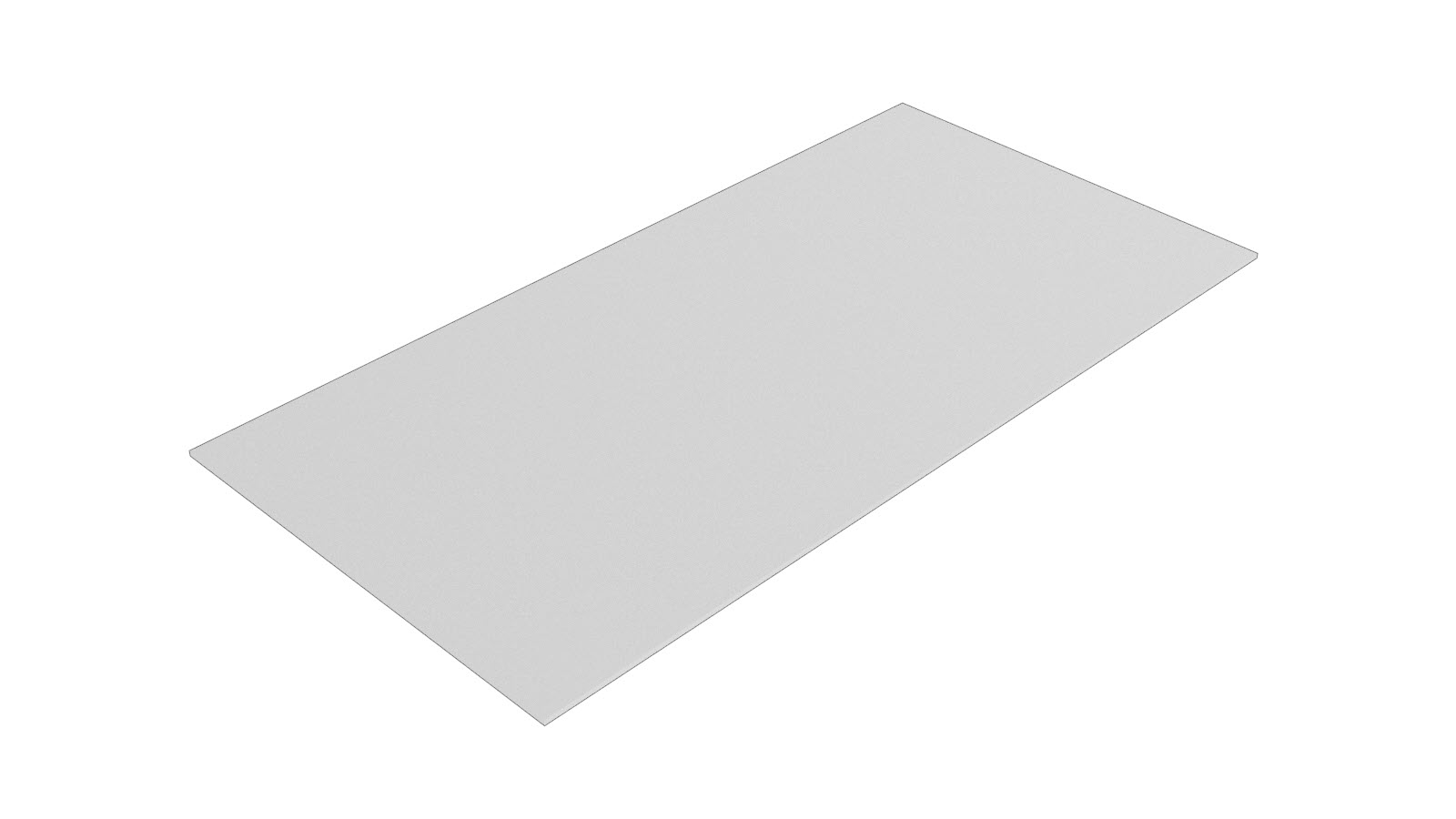

1 BUTYL FOIL PATCH 300X150x2MM (Remendo de película de butilo)

Número de peça Tesla 1004969-00-A.

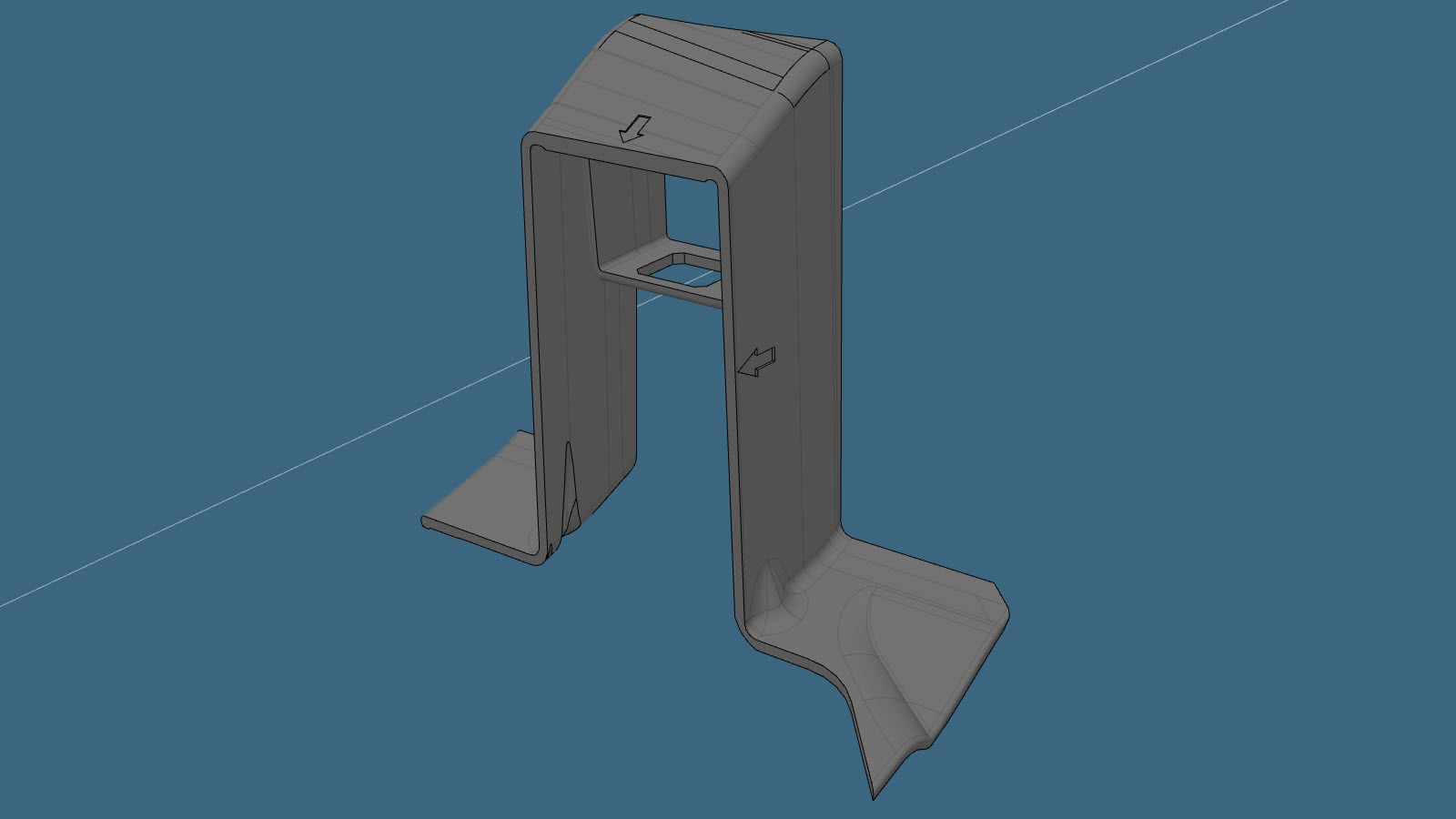

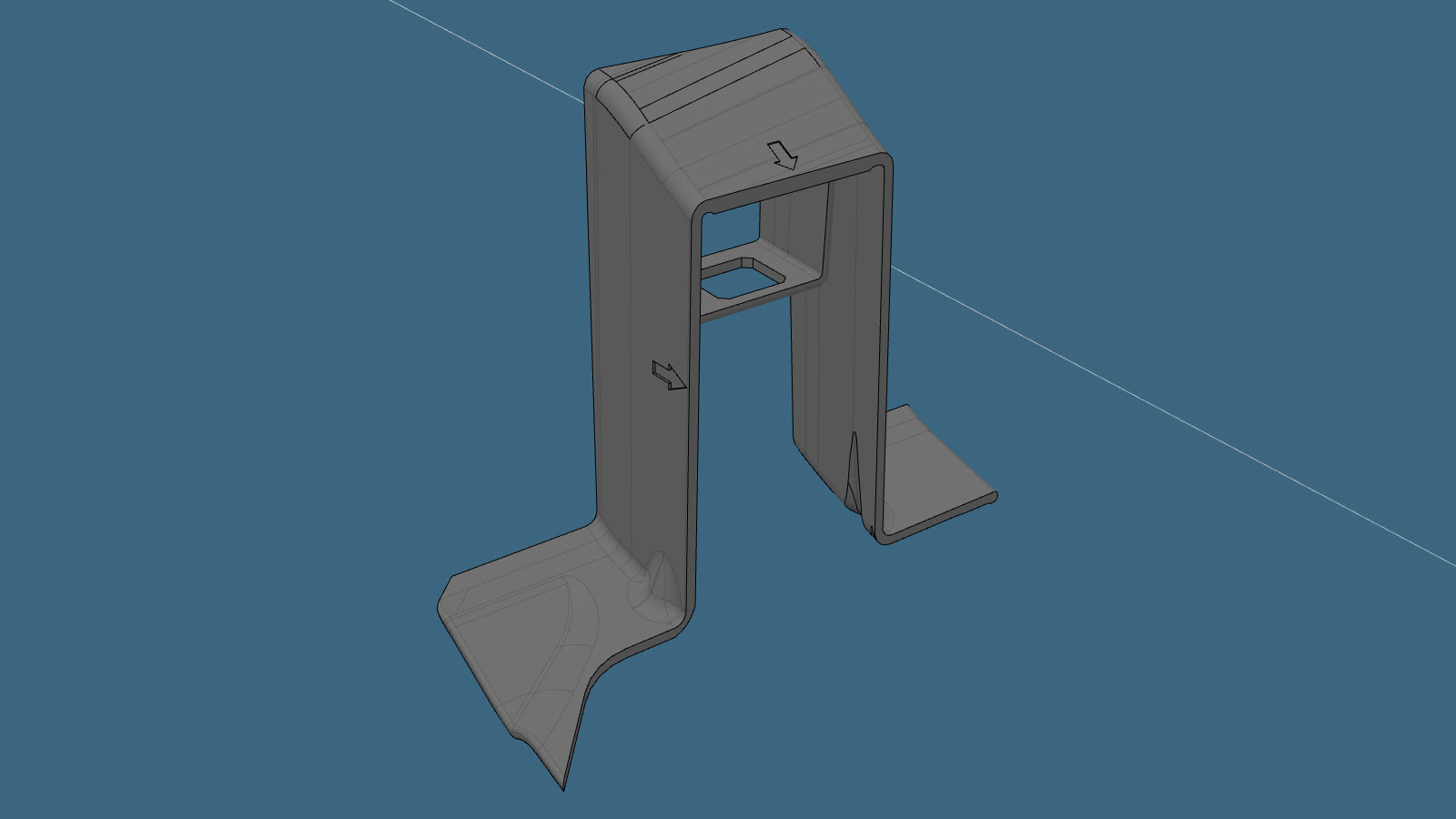

1 MODEL Y RUB SMALL CUTLINE JIG – LADO ESQUERDO

Número de peça Tesla 2173884-00.
1 MODEL Y RUB SMALL CUTLINE JIG – LADO DIREITO

Número de peça Tesla 2173885-00.
10 Rebite estrutural de resistência elevada, 6,5 mm

ao encomendar peças, consulte o catálogo de peças e introduza o VIN do veículo a ser reparado para detetar as peças corretas (e os números de peças) para o veículo. Em alternativa, utilize a função de pesquisa no catálogo de peças para localizar uma peça específica para o veículo.

Procedimento de reparação

  1. Retire o item Conjunto lateral do painel traseiro (para a parte inferior da carroçaria fundida de 1 peça).
  2. Retire o item Suporte de asa (inferior).
  3. Marque a linha de corte no componente original.

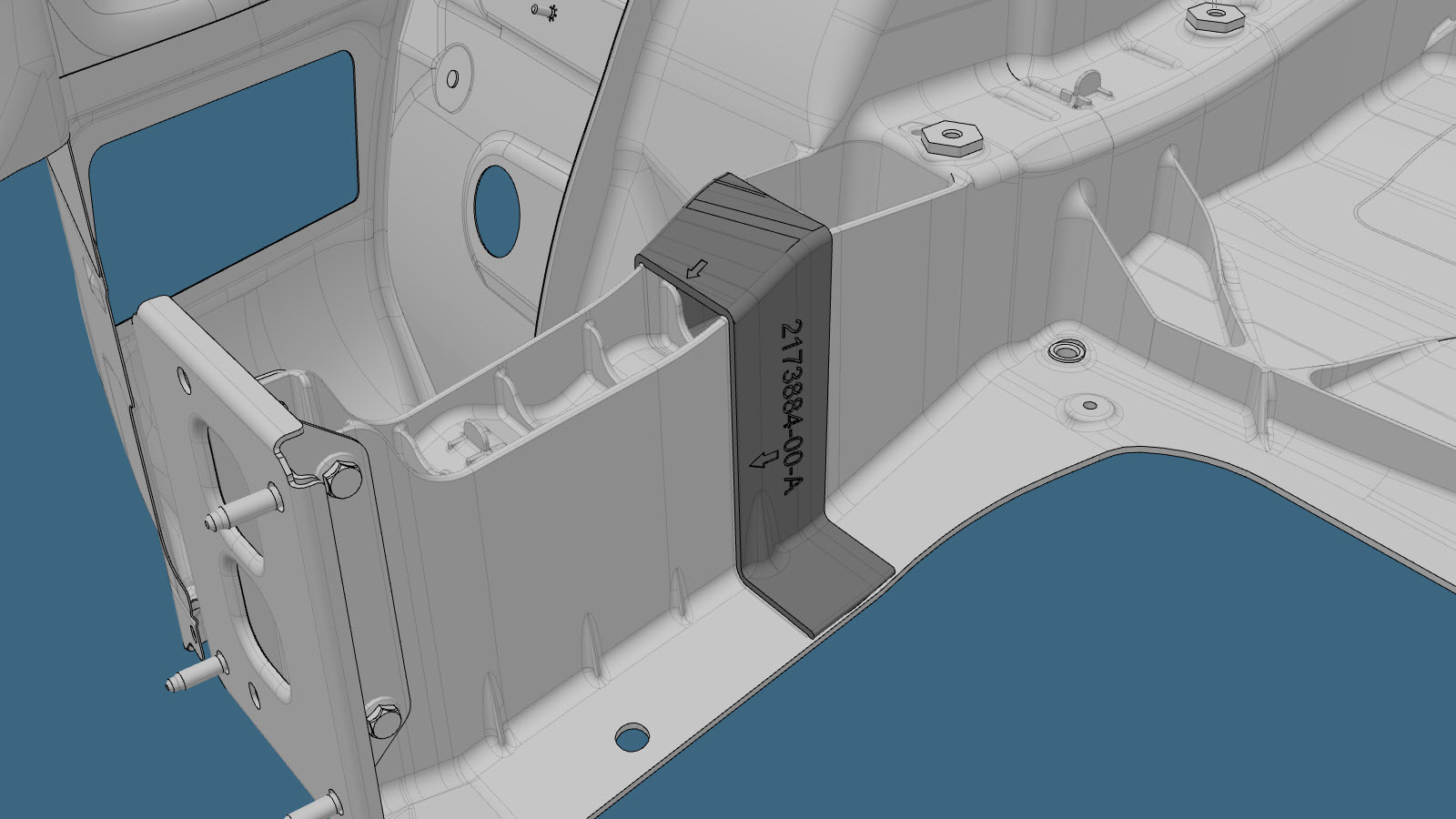

    Coloque a bancada da linha de corte conforme apresentado e, em seguida, marque a linha de corte na direção da traseira do veículo.
    Informational PurposesAn informational icon, calling your attention
    Nota
    Evite danificar as bancadas para que possam ser reutilizadas.
  4. Remova o componente original.

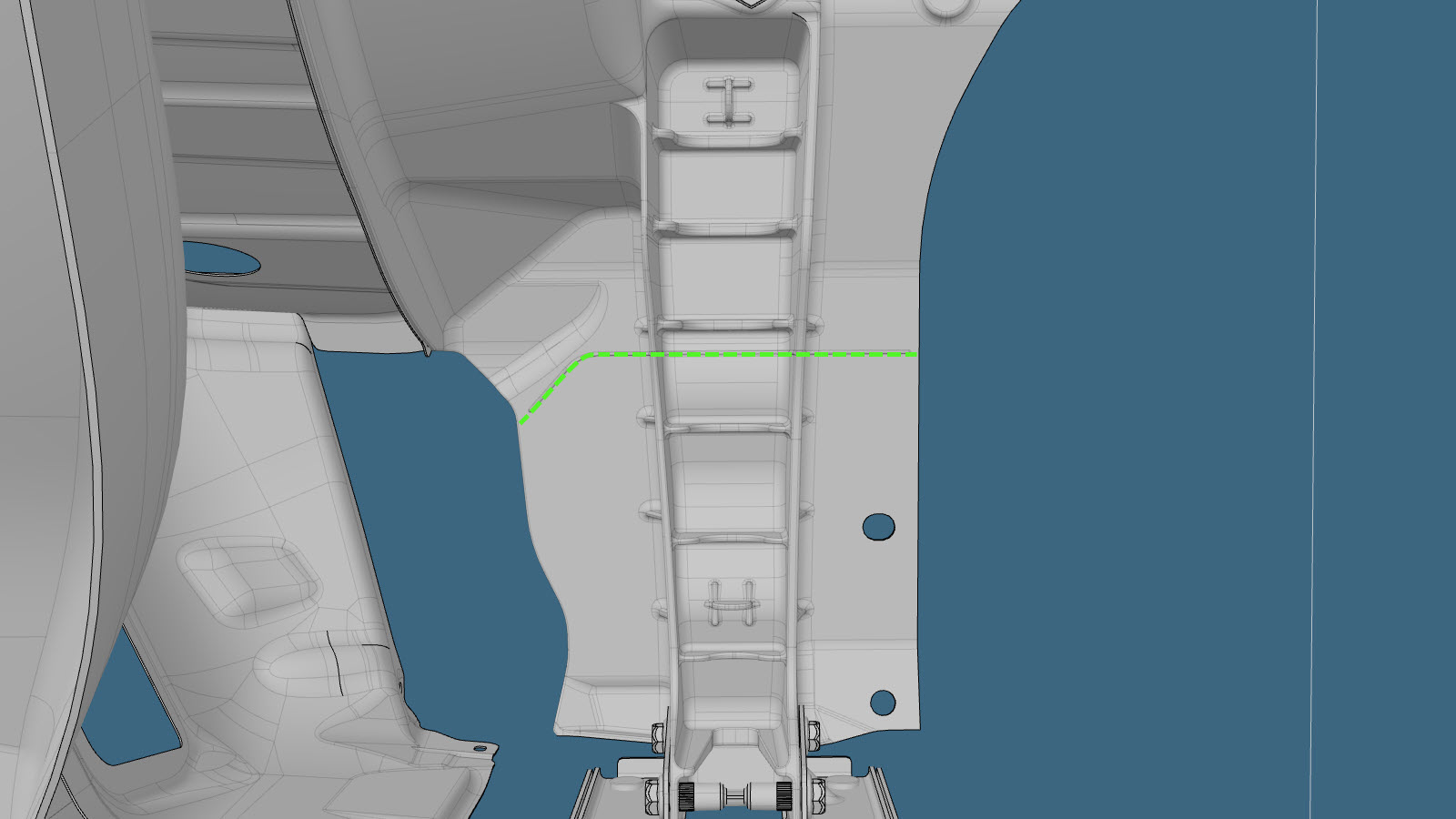

    Linha de corte
    Informational PurposesAn informational icon, calling your attention
    Nota
    Corte o mais próximo possível da extremidade traseira da linha de corte marcada no componente original e, em seguida, apare o componente original, conforme necessário, para encaixar. As folgas devem ser tão pequenas quanto possível.
  5. Prepare a instalação.
    Teste o encaixe do novo componente.
    Informational PurposesAn informational icon, calling your attention
    Nota

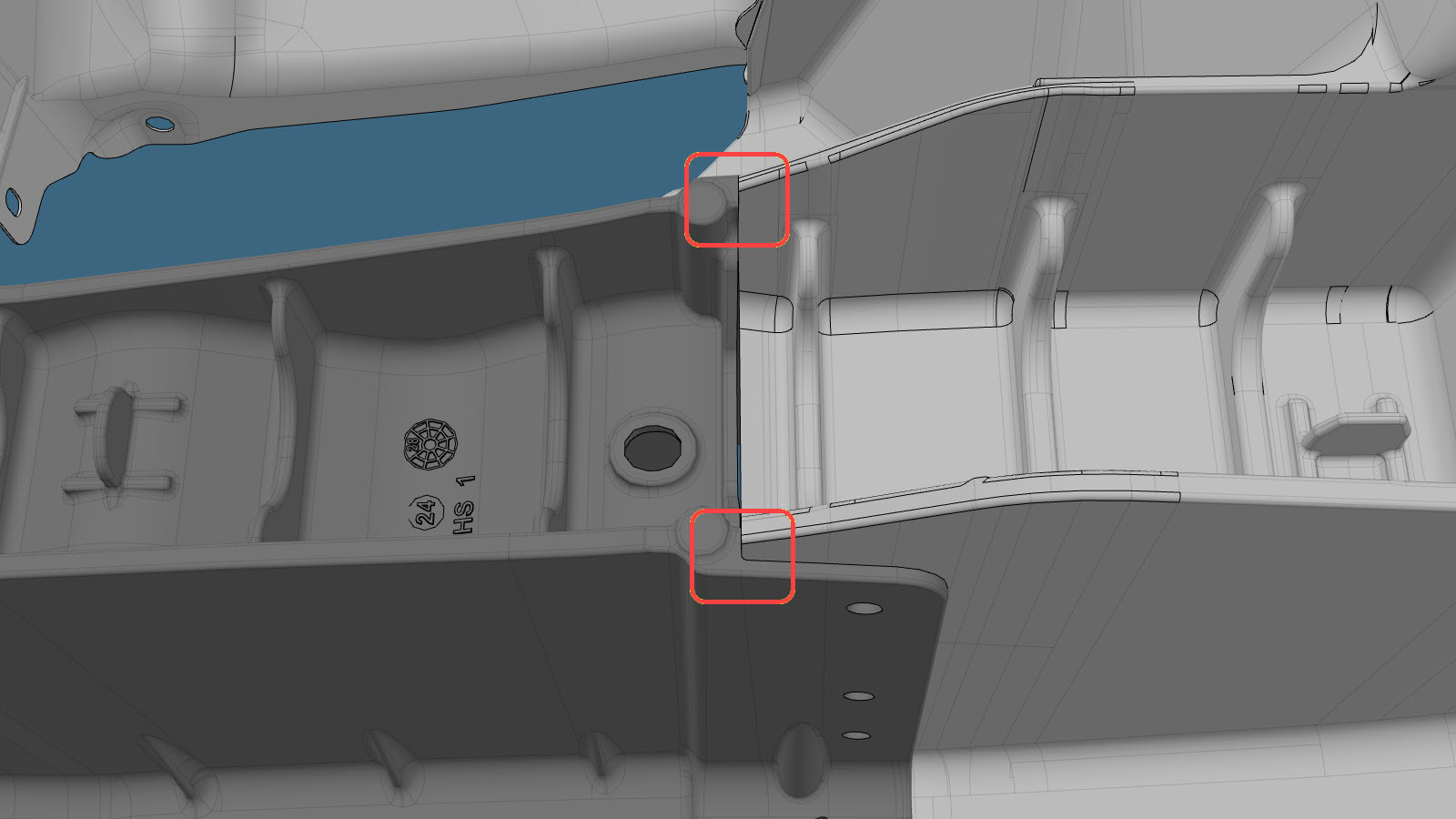

    Não pode haver folgas nas áreas destacadas a vermelho (os cantos da calha superior da carroçaria).
    Informational PurposesAn informational icon, calling your attention
    Nota

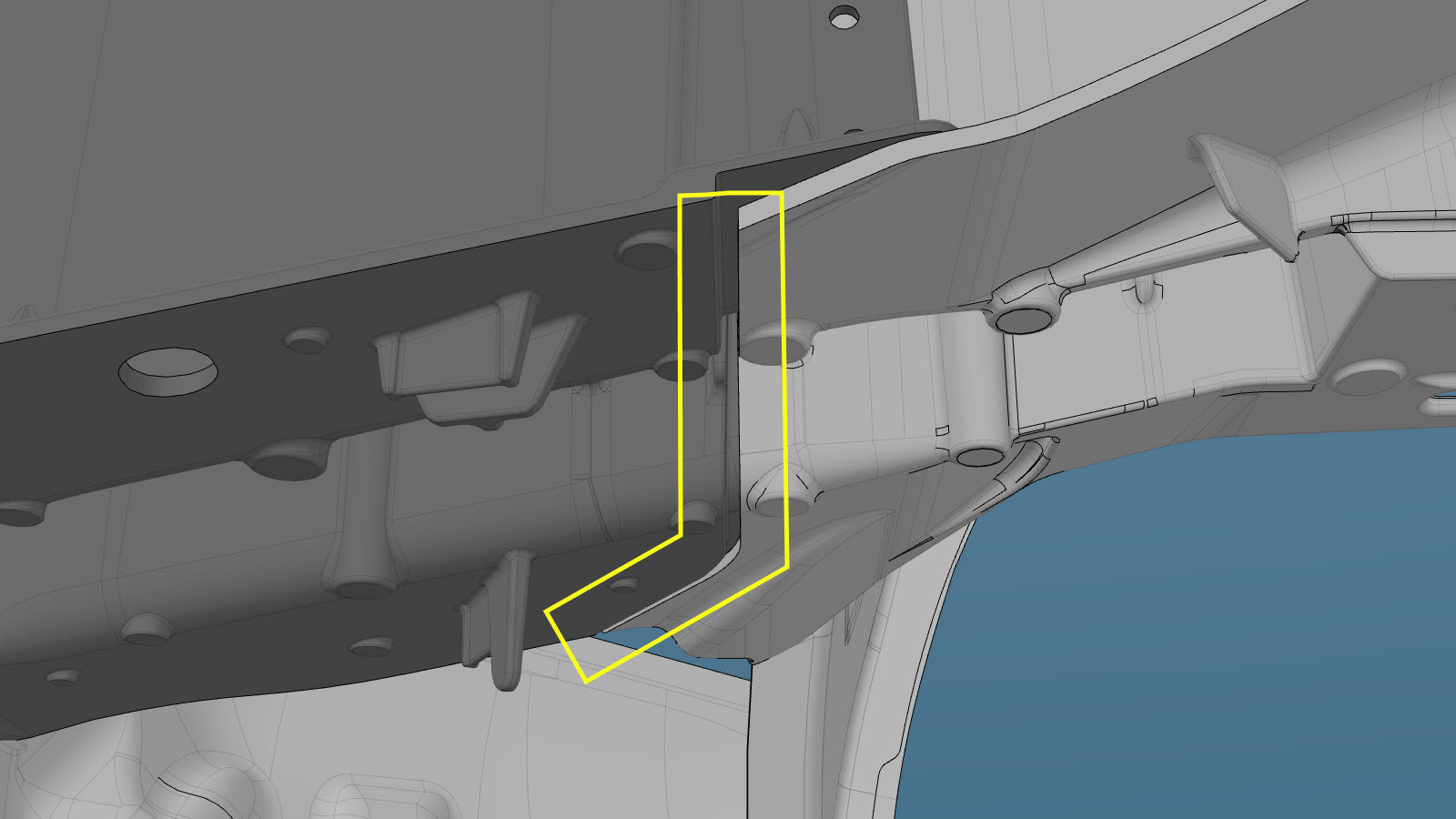

    São permitidas folgas até 4 mm nas áreas destacadas a amarelo.
    Informational PurposesAn informational icon, calling your attention
    Nota

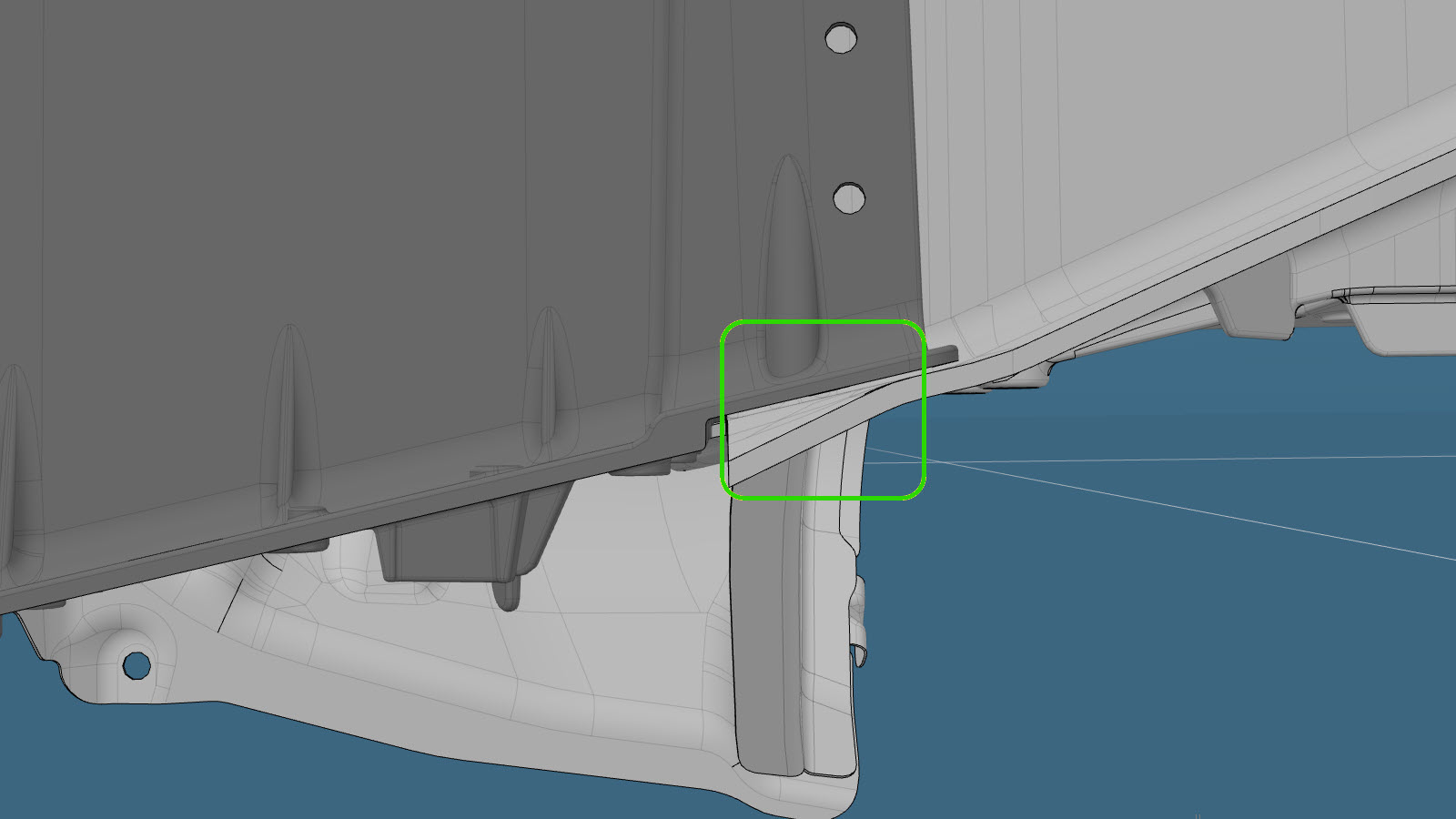

    São permitidas folgas na área destacada a verde.
  6. Prepare a instalação.

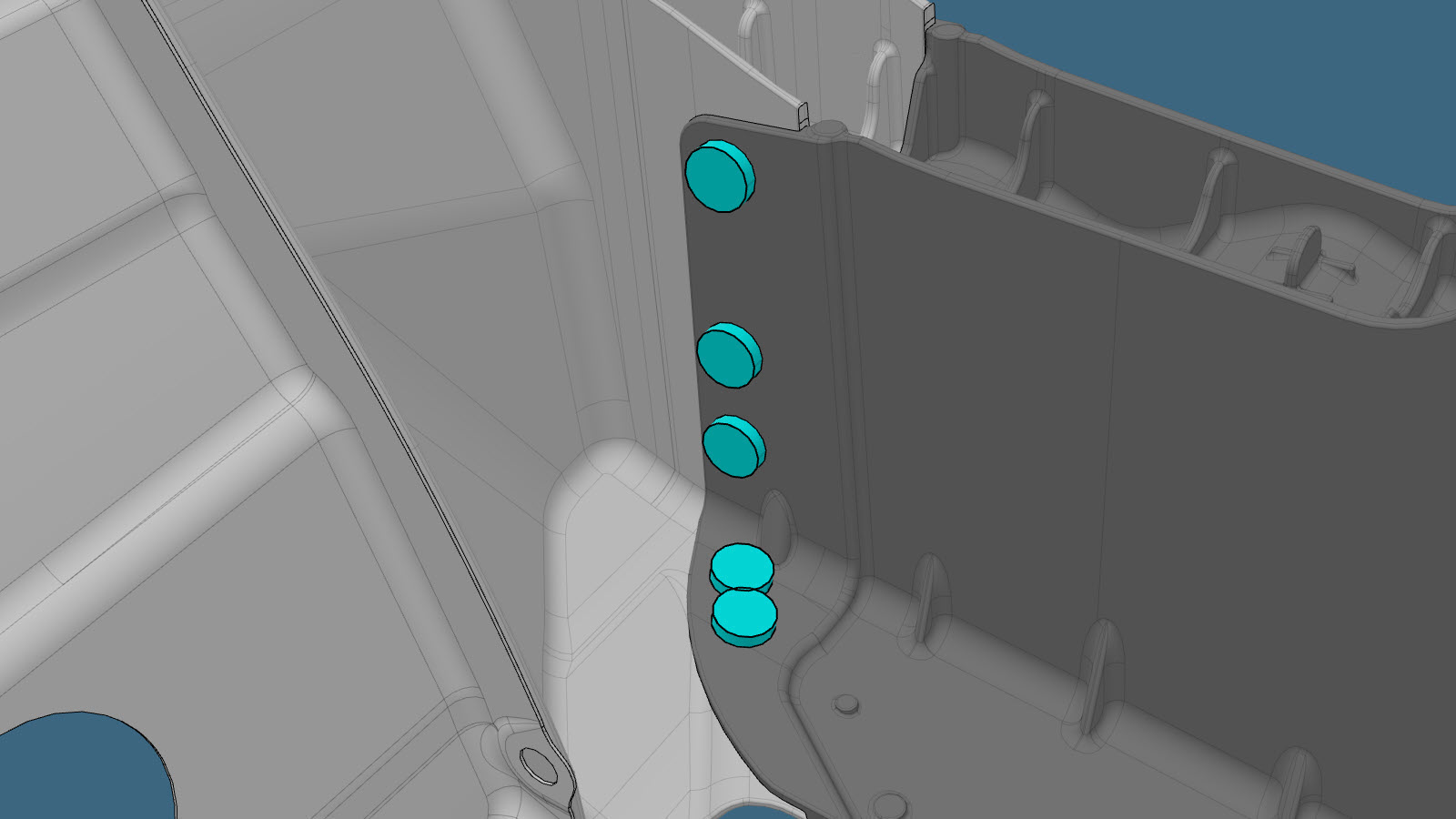

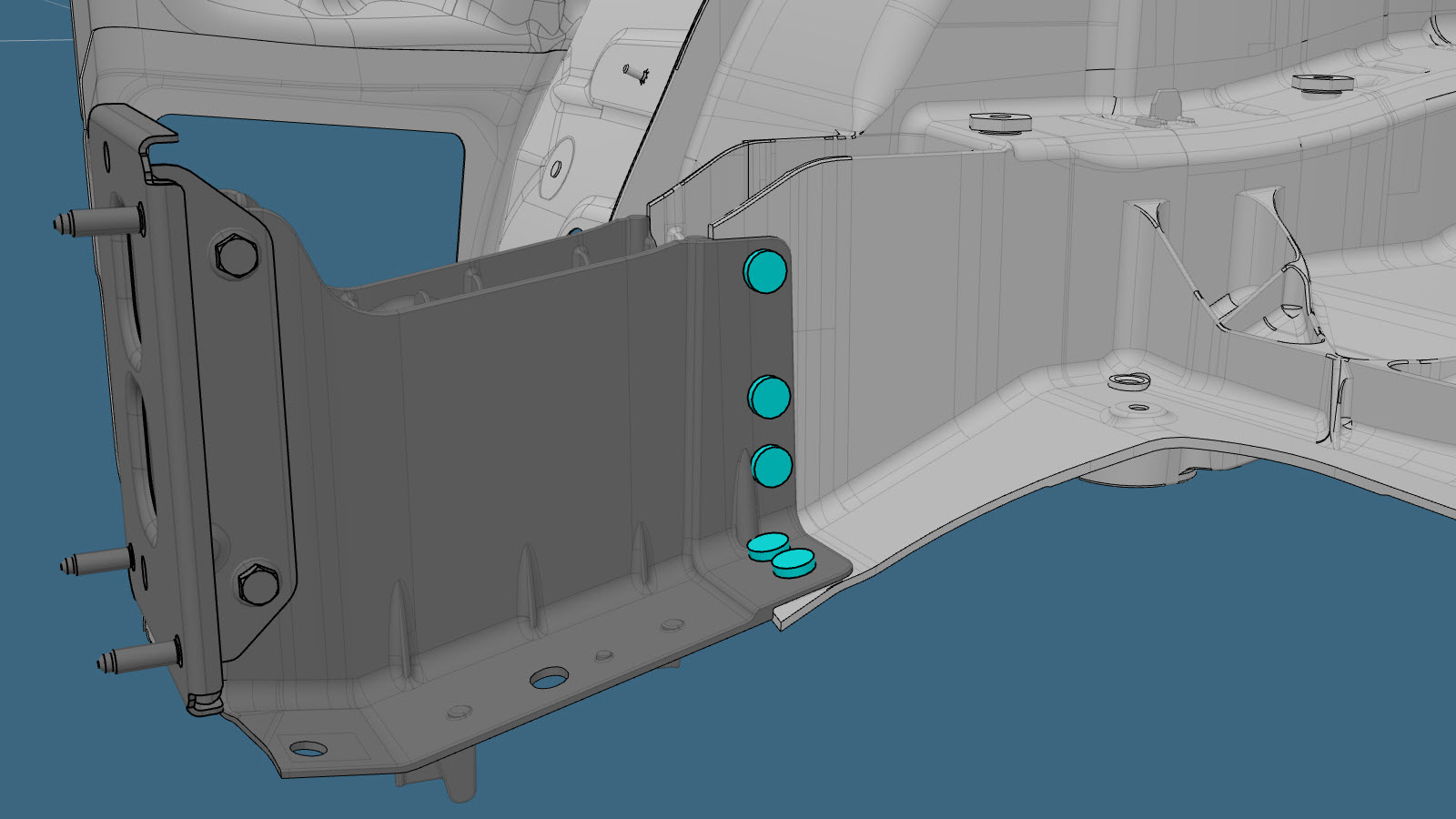

    ou rebites estruturais de resistência elevada, 6,5 mm
  7. Aplique adesivo estrutural nas superfícies de contacto do veículo e no novo componente ou componentes.
  8. Instale o novo componente ou componentes.
  9. Aplique vedante para juntas na união entre o novo componente e a parte inferior traseira da carroçaria fundida.
  10. Instale o item Suporte de asa (inferior).
    Informational PurposesAn informational icon, calling your attention
    Nota

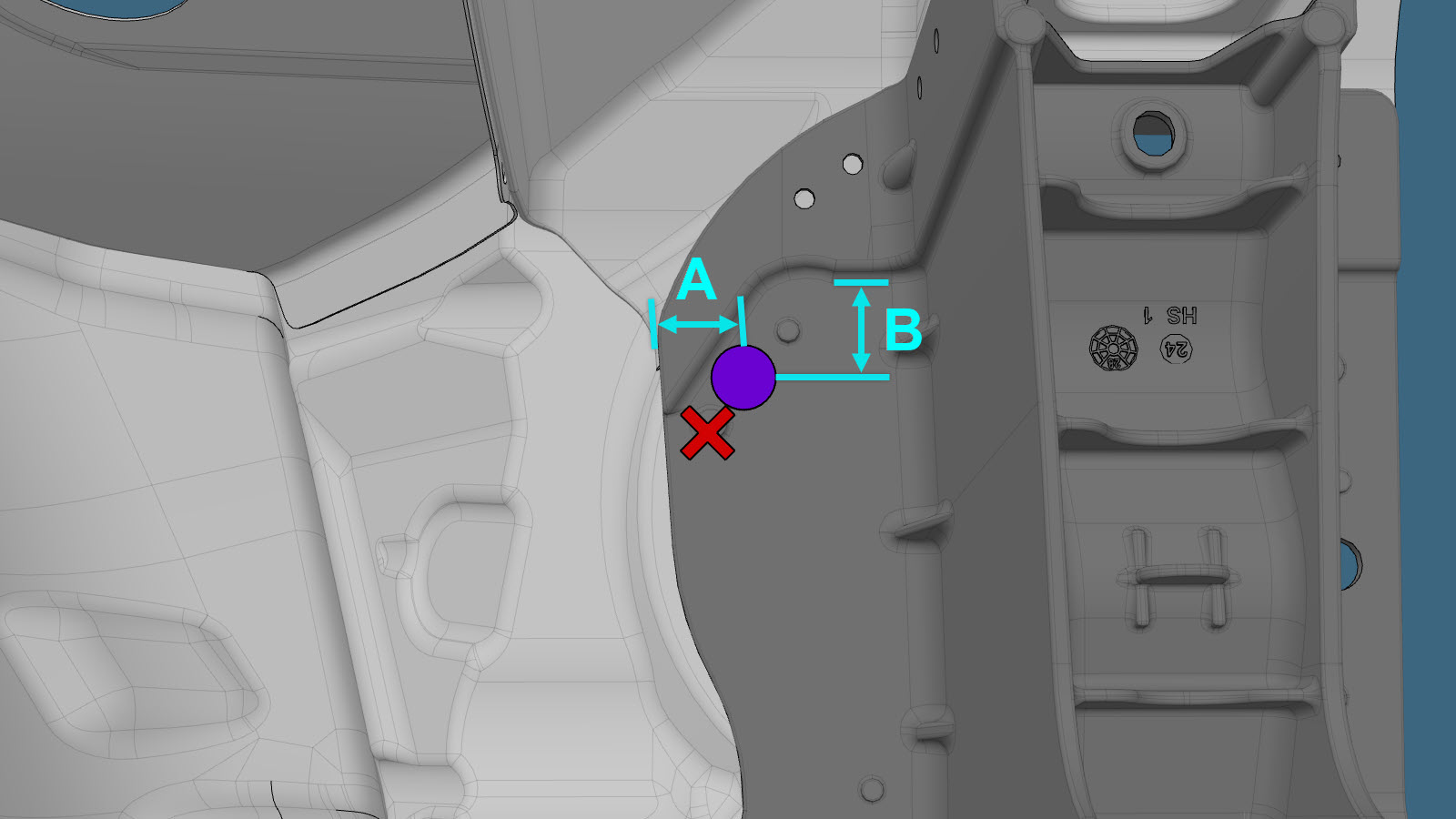

    Um X vermelho indica um local onde um fixador instalado de fábrica não será substituído.
    ou rebites de cabeça redonda estruturais, 6,5 mm
    • A = 26 mm
    • B = 31 mm
    Informational PurposesAn informational icon, calling your attention
    Nota
    Mude o fixador indicado para a localização especificada para o procedimento do suporte de asa (inferior) para evitar a colisão com o pino do ejetor.
  11. Instale o item Conjunto lateral do painel traseiro (para a parte inferior da carroçaria fundida de 1 peça).

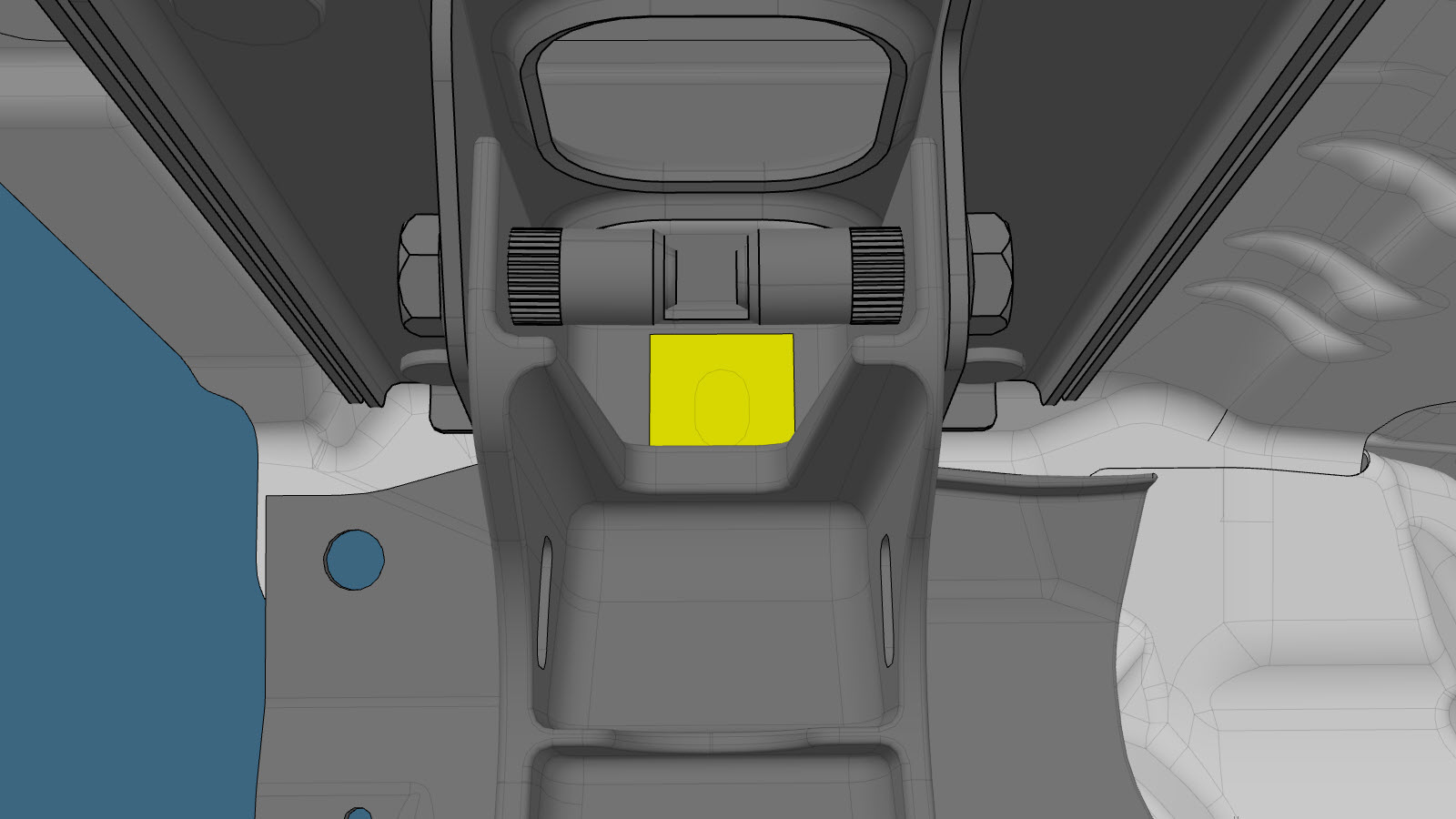

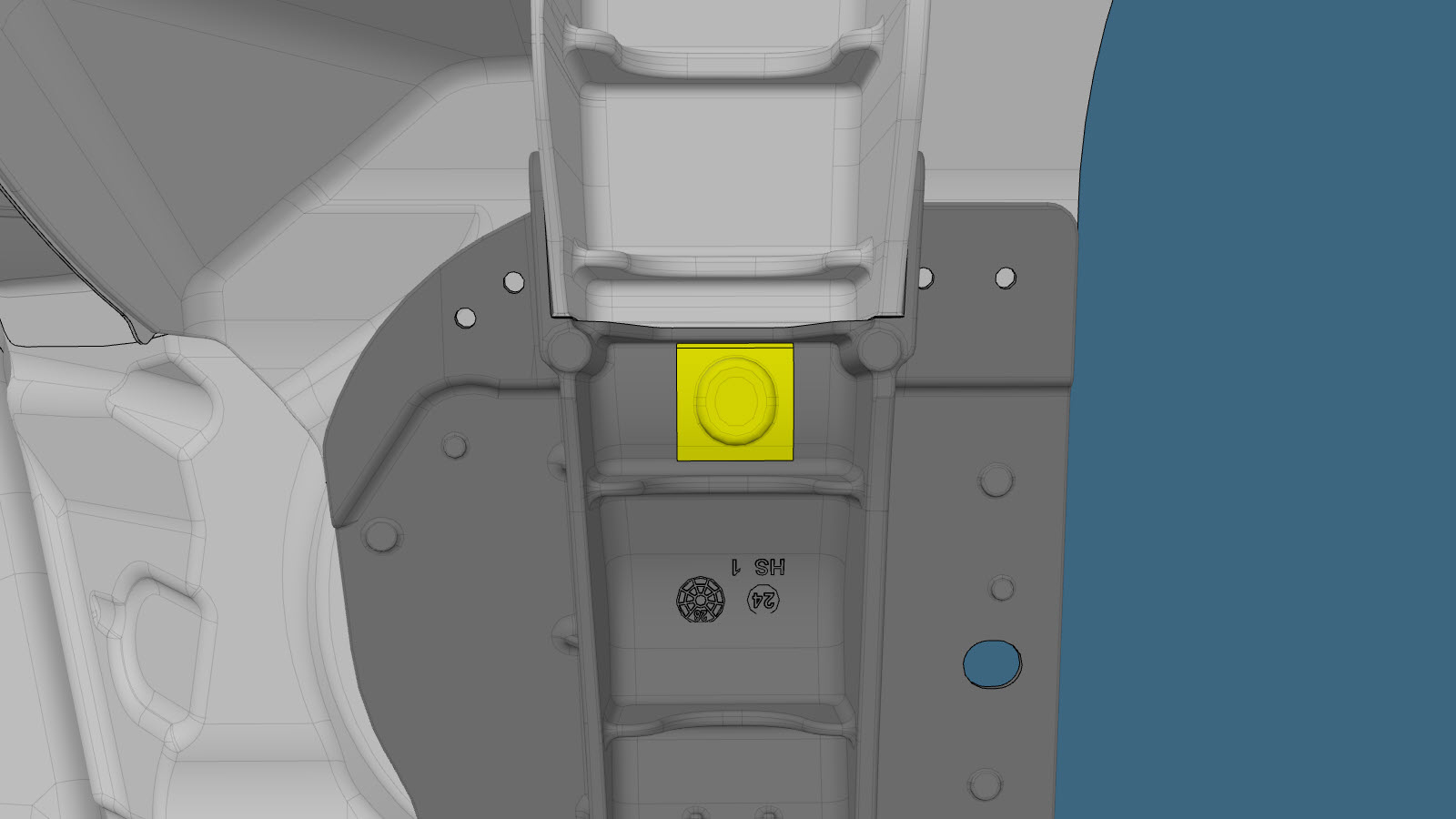

  12. Instale o remendo de película de butilo conforme indicado.
  13. Realize quaisquer operações pós-reparação necessárias.
