Extensão do piso dianteiro

Código de correção: 10101008302 NOTA: Salvo explicitamente indicado no procedimento, o código de correção acima inclui todo o trabalho de reparação após uma colisão e de reparação de manutenção necessário para a realização deste procedimento, incluindo os procedimentos de reparação após uma colisão associados. Não acumule códigos de correção de reparação após uma colisão, salvo explicitamente instruído. Dependendo dos danos no veículo, poderão ser necessárias reparações adicionais.

Lista de peças

Quantidade Descrição Imagem/Notas
1 ASY - FRT FLOOR EXTENSION (Extensão do piso dianteiro)
11 Rebite embutido, 4,8 mm, comprido
4 Rebite embutido, 4,8 mm, curto
10 Rebite estrutural de resistência elevada, 6,5 mm

ao encomendar peças, consulte o catálogo de peças e introduza o VIN do veículo a ser reparado para detetar as peças corretas (e os números de peças) para o veículo. Em alternativa, utilize a função de pesquisa no catálogo de peças para localizar uma peça específica para o veículo.

Procedimento de reparação

  1. Retire o Carpet - Interior Complete (Remove and Replace).
  2. Retire o Vehicle HV Disablement Procedure.
  3. Retire o HV Battery (AWD) (Non-Structural Pack) (Remove and Install).

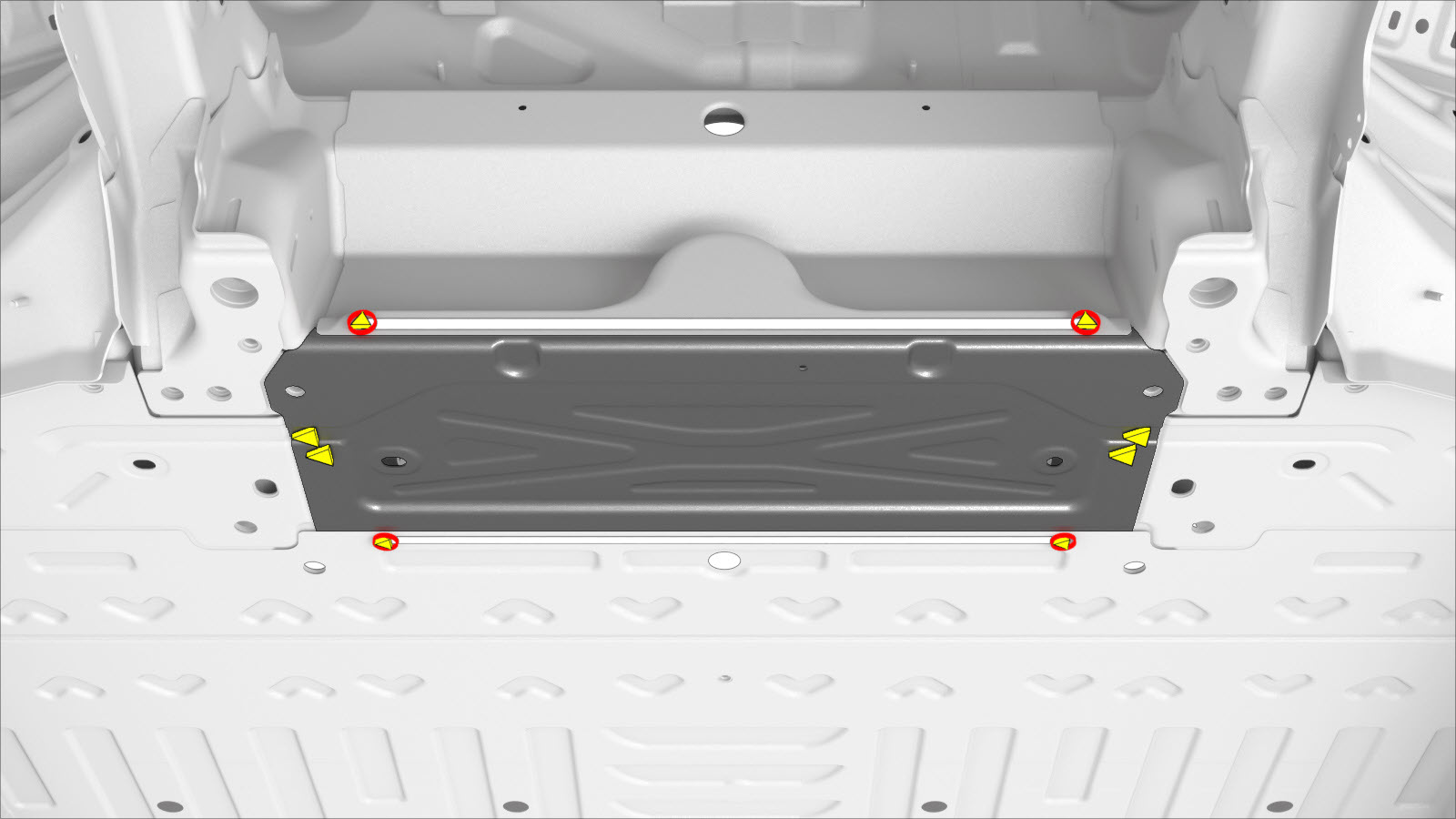

  4. Remova o componente original.
    • ou soldaduras por pontos de fábrica de perfuração
    Informational PurposesAn informational icon, calling your attention
    Nota
    Ao retirar soldaduras por pontos, utilize uma broca que crie um orifício com o tamanho correto para o fixador que substituirá a soldadura por pontos.
    • ou soldaduras por pontos de fábrica
  5. Remova o componente original.
    • ou soldaduras por pontos de fábrica de perfuração
    Informational PurposesAn informational icon, calling your attention
    Nota
    Ao retirar soldaduras por pontos, utilize uma broca que crie um orifício com o tamanho correto para o fixador que substituirá a soldadura por pontos.
    • ou soldaduras por pontos de fábrica
  6. Remova o componente original.
    • ou soldaduras por pontos de fábrica de perfuração
    Informational PurposesAn informational icon, calling your attention
    Nota
    Ao retirar soldaduras por pontos, utilize uma broca que crie um orifício com o tamanho correto para o fixador que substituirá a soldadura por pontos.

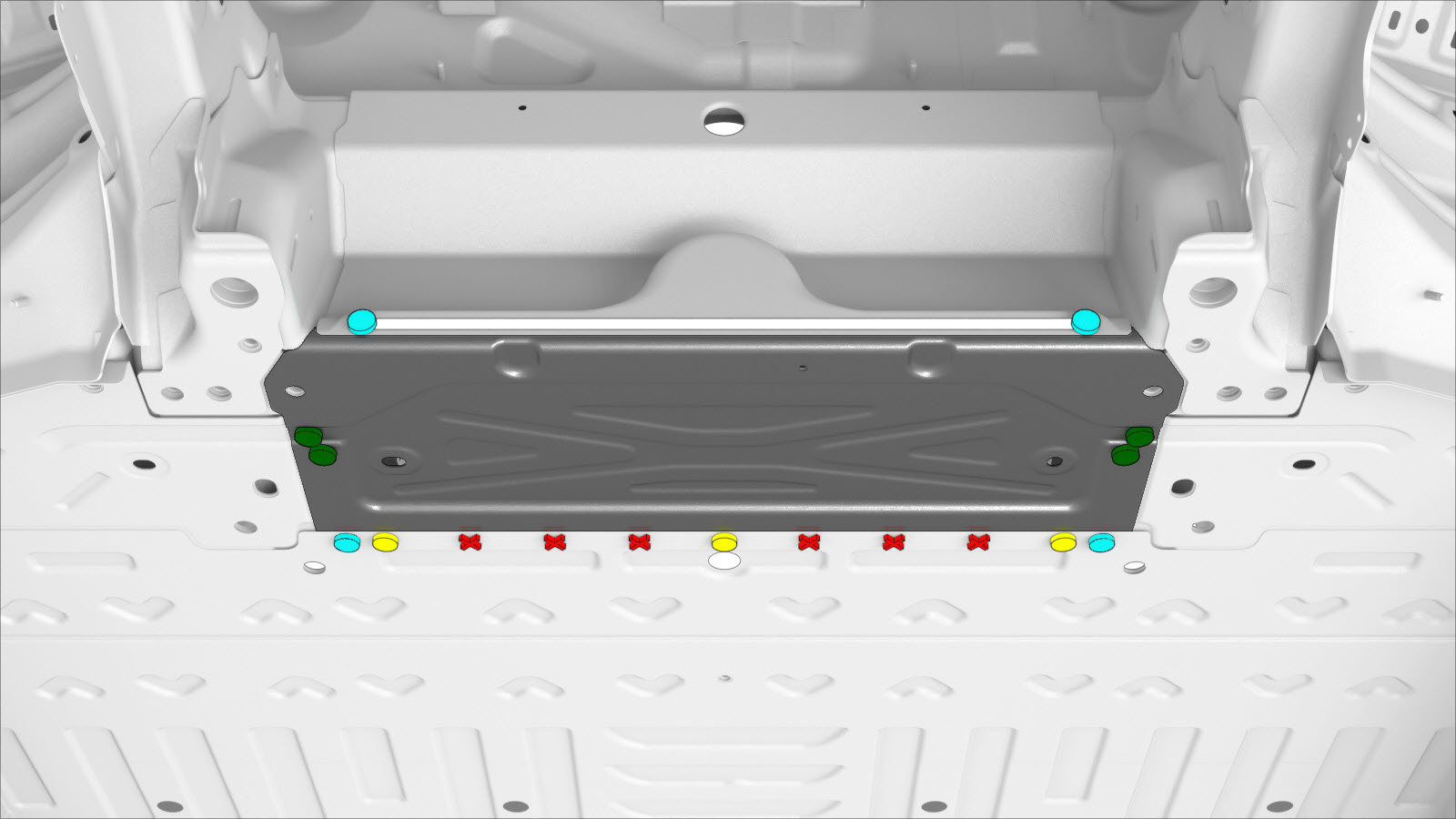

  7. Prepare a instalação.
    Informational PurposesAn informational icon, calling your attention
    Nota
    Um X vermelho indica um local onde um fixador instalado de fábrica não será substituído. Fixe este local apenas com adesivo estrutural.

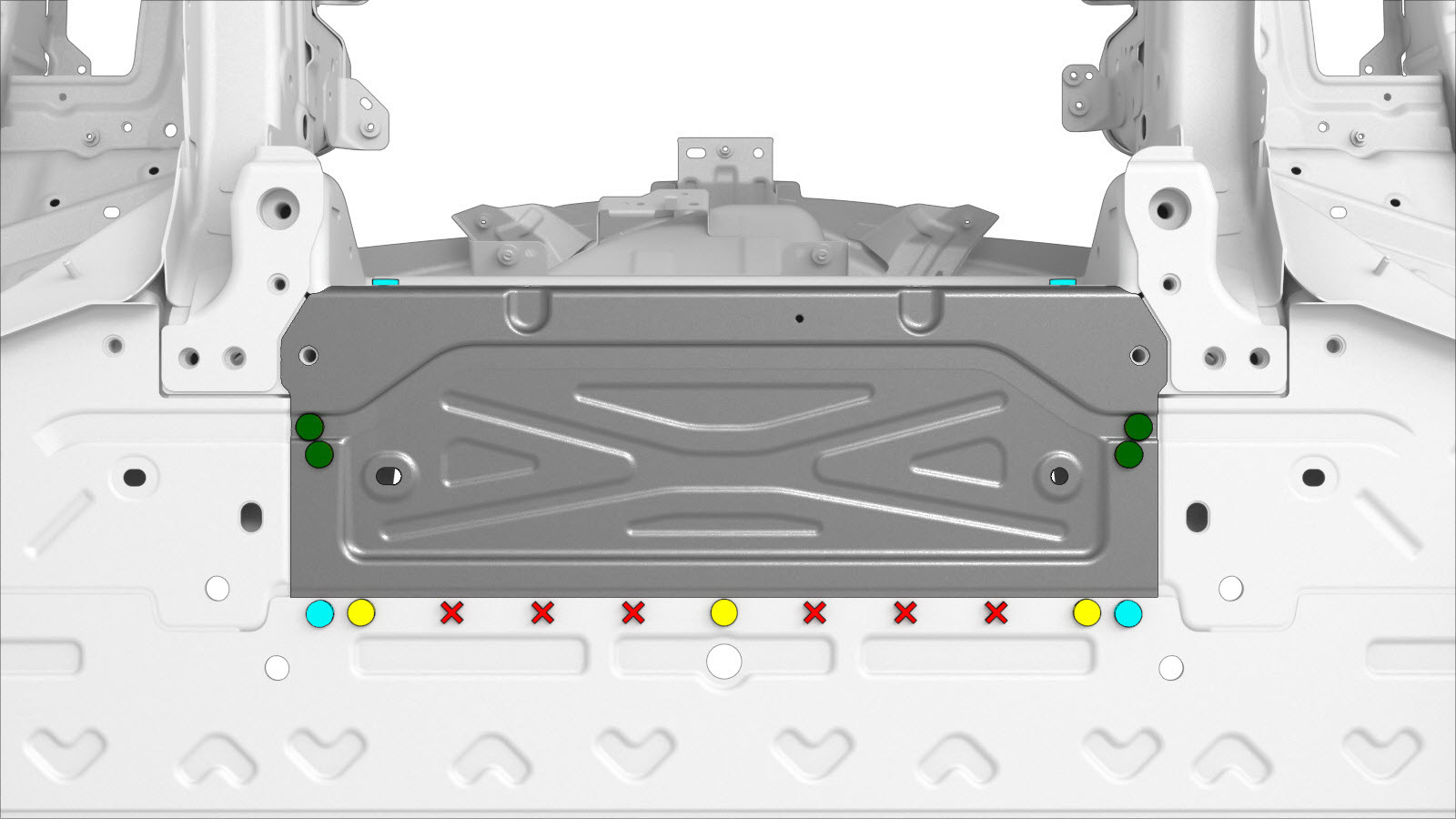

  8. Prepare a instalação.
    Informational PurposesAn informational icon, calling your attention
    Nota
    Um X vermelho indica um local onde um fixador instalado de fábrica não será substituído. Fixe este local apenas com adesivo estrutural.
  9. Prepare a instalação.
    Informational PurposesAn informational icon, calling your attention
    Nota
    Um X vermelho indica um local onde um fixador instalado de fábrica não será substituído. Fixe este local apenas com adesivo estrutural.
  10. Prepare a instalação.
  11. Aplique adesivo estrutural nas superfícies de contacto do veículo e no novo componente ou componentes.
  12. Instale o novo componente ou componentes.
  13. Realize quaisquer operações pós-reparação necessárias.
  14. Instale o HV Battery (AWD) (Non-Structural Pack) (Remove and Install).
  15. Instale o Vehicle HV Disablement Procedure.
  16. Instale o Carpet - Interior Complete (Remove and Replace).
