Parte interior da calha dianteira da carroçaria com suporte (secção dianteira pequena)

Código de correção: Pendente NOTA: salvo explicitamente indicado no procedimento, o código de correção acima inclui todo o trabalho necessário para a realização deste procedimento, incluindo os procedimentos de reparação após uma colisão associados. Não acumule códigos de correção de reparação após uma colisão, salvo explicitamente instruído. Adicione quais procedimentos mecânicos associados necessários para realizar este procedimento.

Lista de peças

Quantidade Descrição Imagem/Notas
2 M3 FR RAIL INR REINF PLATE CUT ECOAT (Parte interior da calha dianteira da carroçaria)
1 MY ASY – FRUNK BRKT SVC E-COATED (Suporte da bagageira dianteira)
7 Rebite estrutural de resistência elevada, 6,5 mm

ao encomendar peças, consulte o catálogo de peças e introduza o VIN do veículo a ser reparado para detetar as peças corretas (e os números de peças) para o veículo. Em alternativa, utilize a função de pesquisa no catálogo de peças para localizar uma peça específica para o veículo.

Procedimento de reparação

  1. Remova o reforço interior da calha dianteira da carroçaria (secção).
  2. Retire o item Suporte da bagageira dianteira.
  3. Corte o componente original nos locais indicados.

    Ponto/linha de referência

    Linha de corte
    • A = 113 mm
  4. Corte a nova parte interior da calha dianteira da carroçaria, conforme indicado abaixo, para criar o novo componente.

    Ponto/linha de referência

    Linha de corte
    • B = 177 mm
    • C = 189 mm
  5. Corte a nova parte interior da calha dianteira da carroçaria, conforme indicado abaixo, para criar uma placa de reforço.

    Ponto/linha de referência

    Linha de corte
    • D = 137 mm
    • E = 217 mm
    Informational PurposesAn informational icon, calling your attention
    Nota
    Apare a parte inferior da placa de reforço em ângulo para expor o reforço interior da calha dianteira da carroçaria durante a instalação neste procedimento.
  6. Prepare a instalação.

    ou soldaduras por pontos de instalação

  7. Aplique adesivo estrutural nas superfícies de contacto do veículo e no novo componente ou componentes.
  8. Instale o novo componente ou componentes.
  9. Efetue a soldadura por pontos de resistência.
    ou soldaduras por pontos de instalação
    Warning IconA warning icon, calling your attention to a possibly risky situation
    Aviso
    A não observância de todas as precauções de segurança de soldadura, incluindo a utilização de equipamento de proteção individual, pode provocar ferimentos graves ou danos materiais. Apenas os técnicos que tenham concluído a formação requerida pela Tesla em soldadura estão autorizados a soldar componentes estruturais em veículos Tesla.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    CUIDADO
    Não efetue soldaduras num veículo Tesla antes de realizar o procedimento de isolamento elétrico do veículo (consulte o manual de manutenção específico do veículo para obter mais informações sobre o procedimento de isolamento elétrico do veículo). Efetuar soldaduras com um sistema de alta ou baixa tensão com corrente elétrica num veículo Tesla pode danificar componentes do veículo.

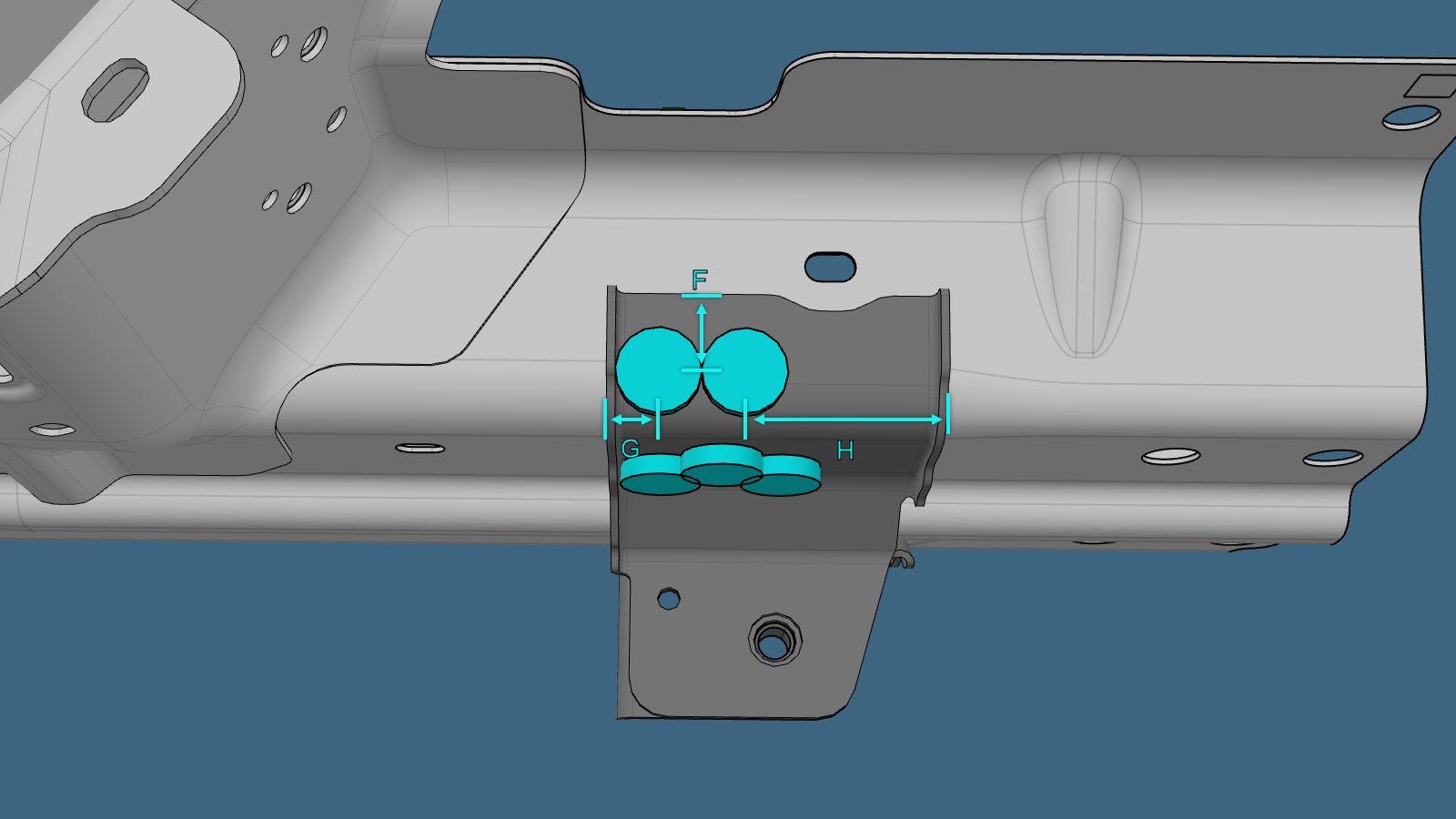

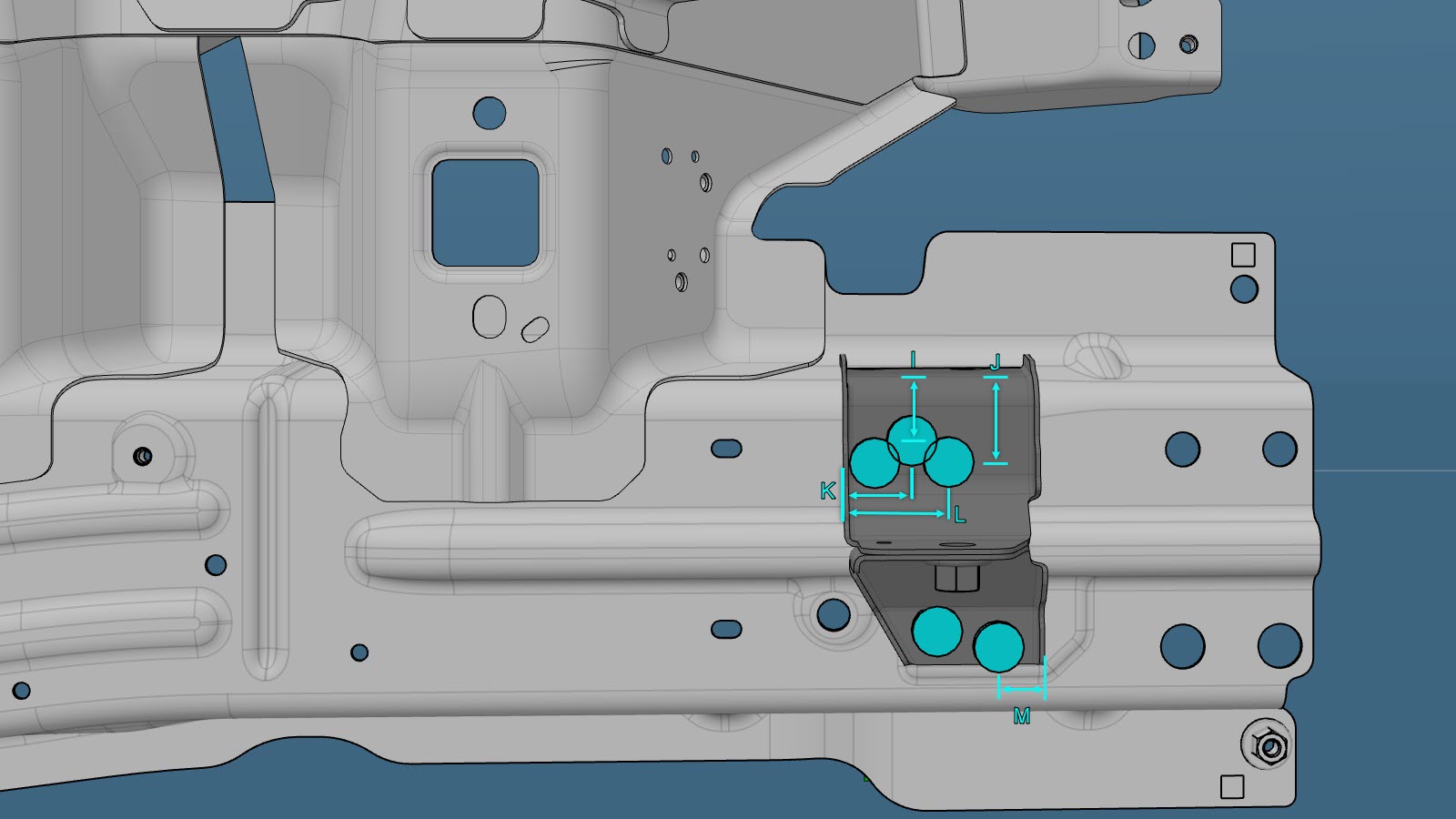

  10. Prepare-se para instalar o suporte da bagageira dianteira.

    Ponto/linha de referência

    ou rebites estruturais de resistência elevada, 6,5 mm
    • F = 19 mm
    • G = 11 mm
    • H = 45 mm
    • I = 27 mm
    • J = 34 mm
    • K = 26 mm
    • L = 40 mm
    • M = 20 mm
  11. Aplique adesivo estrutural nas superfícies de contacto da parte interior da calha dianteira da carroçaria e do suporte da bagageira dianteira.
  12. Instale o novo suporte da bagageira dianteira.
  13. Instale o reforço interior da calha dianteira da carroçaria (secção).
  14. Instale o apoio da subestrutura dianteira (interior).
  15. Realize quaisquer operações pós-reparação necessárias.
