Travessa de ligação da RUB fundida (intermédia)

Código de correção: 10102201102 NOTA: salvo explicitamente indicado no procedimento, o código de correção acima inclui todo o trabalho necessário para a realização deste procedimento, incluindo os procedimentos de reparação após uma colisão associados. Não acumule códigos de correção de reparação após uma colisão, salvo explicitamente instruído. Adicione quais procedimentos mecânicos associados necessários para realizar este procedimento.

Lista de peças

Quantidade Descrição Imagem/Notas

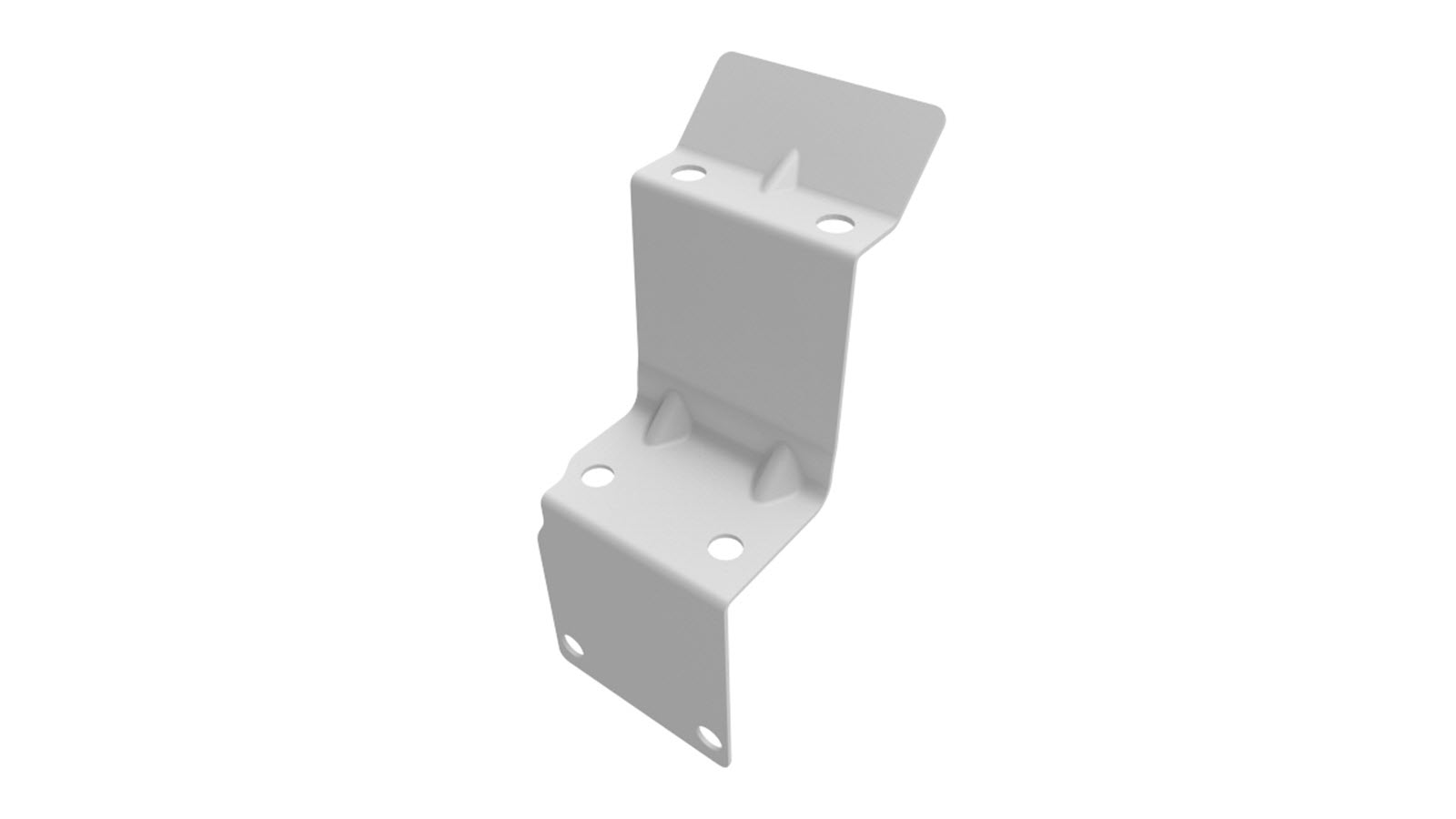

1 MID CM RUB BRIDGING PART (Travessa de ligação da RUB fundida)
2

Rebite estrutural de resistência elevada, 6,5 mm

6

Parafuso , T2000, M8-1.25x20, [109], G0110, CA

 Número de peça Tesla 1524523-00-B.

ao encomendar peças, consulte o catálogo de peças e introduza o VIN do veículo a ser reparado para detetar as peças corretas (e os números de peças) para o veículo. Em alternativa, utilize a função de pesquisa no catálogo de peças para localizar uma peça específica para o veículo.

Procedimento de reparação

  1. Remova o componente original.
    ou soldaduras por pontos de fábrica de perfuração
    Informational PurposesAn informational icon, calling your attention
    Nota
    Ao retirar soldaduras por pontos, utilize uma broca que crie um orifício com o tamanho correto para o fixador que substituirá a soldadura por pontos.

    ou parafusos

  2. Prepare a instalação.
    ou rebites estruturais de resistência elevada, 6,5 mm
    • A = 10 mm.
    • B = 24 mm.

    ou parafusos

  3. Aplique adesivo estrutural nas superfícies de contacto do veículo e no novo componente ou componentes.
  4. Instale o novo componente ou componentes.
    Aperte os parafusos com um binário de 30 Nm.
  5. Realize quaisquer operações pós-reparação necessárias.
