Reforços do apoio do banco dianteiro
Código de correção:
10100302102
NOTA: salvo explicitamente indicado no procedimento, o código de correção acima inclui todo o trabalho necessário para a realização deste procedimento, incluindo os procedimentos de reparação após uma colisão associados. Não acumule códigos de correção de reparação após uma colisão, salvo explicitamente instruído. Adicione quais procedimentos mecânicos associados necessários para realizar este procedimento.
Informação sobre a reparação
- Reveja toda a documentação de segurança e práticas gerais para a reparação após uma colisão e coloque o equipamento de proteção individual (EPI) adequado antes de iniciar este procedimento.
- Este procedimento pode ser realizado sem a utilização de uma bancada de oficina.
Lista de peças
| Quantidade | Descrição | Imagem/Notas |
|---|---|---|
| 1 | ASY – FSF SEAT MOUNT REINF (Reforço do apoio do banco dianteiro – exterior dianteiro e traseiro) |
Nota Esta peça substitui todos os reforços dianteiros do apoio do banco dianteiro e os reforços exteriores traseiros do apoio do banco dianteiro. Não substitui os reforços interiores traseiros do apoio do banco dianteiro. |
| 1 | MY ASY – REINF FSR CROSSMEMBER INBOARD SVC E-COATED (Reforço do apoio do banco dianteiro – interior traseiro) |
Nota Esta peça apenas substitui os reforços interiores traseiros do apoio do banco dianteiro: não substitui os reforços dianteiros do apoio do banco dianteiro ou os reforços exteriores traseiros do apoio do banco dianteiro. |
| 1 | REMENDO DO PAINEL DO PISO M3 |
ao encomendar peças, consulte o catálogo de peças e introduza o VIN do veículo a ser reparado para detetar as peças corretas (e os números de peças) para o veículo. Em alternativa, utilize a função de pesquisa no catálogo de peças para localizar uma peça específica para o veículo.
Procedimento de reparação
-
Para o reforço do apoio do banco a ser substituído, corte um orifício na parte inferior do painel do piso para aceder ao componente danificado.
Ponto/linha de referência
NotaNão corte o painel do piso sob qualquer suporte que não será substituído.NotaNão danifique as travessas do piso ao cortar o painel do piso.NotaA primeira imagem abaixo diz respeito aos reforços do apoio dianteiro do banco dianteiro. A segunda imagem diz respeito aos reforços do apoio traseiro do banco dianteiro.Apoios dianteiros:- A = 564 mm
- B = 562 mm
- C = 104 mm
- D = 253 mm
- E = 56 mm
Apoios exteriores traseiros:- F = 227 mm
- G = 433 mm
- H = 60 mm

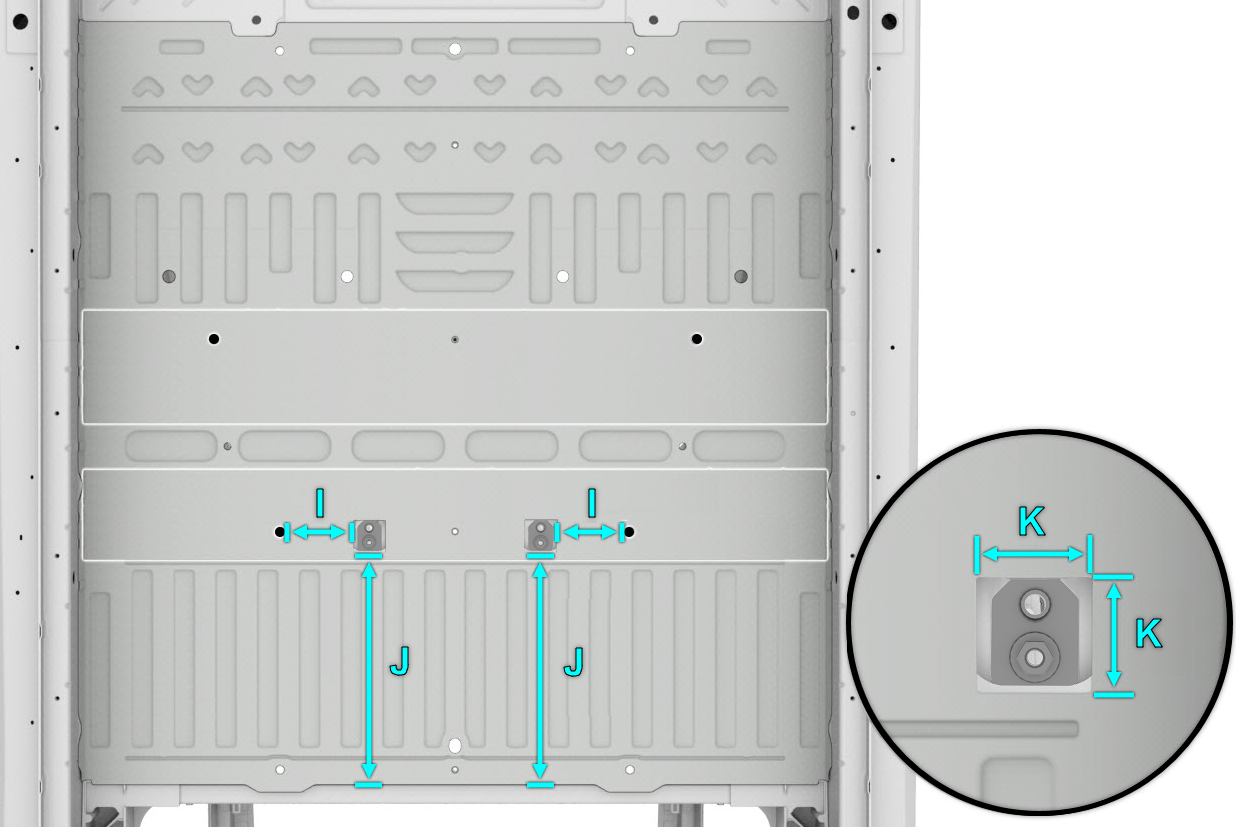

Apoios interiores traseiros:- I = 128 mm
- J = 433 mm
- K = 60 mm
-
Remova o componente original.
ou soldaduras por pontos de fábrica
-
Corte o remendo do painel do piso conforme indicado abaixo para criar uma cobertura para a área de reparação do painel do piso.
Linha de corte
Ponto/linha de referência
- L = 78 mm
-
Prepare a instalação.
NotaOs novos componentes apenas são instalados com adesivo estrutural.
- Aplique adesivo estrutural nas superfícies de contacto do veículo e no novo componente ou componentes.
-
Instale o novo componente ou componentes.
NotaFixe temporariamente o reforço do apoio do banco à parte inferior da travessa utilizando um parafuso ou um grampo até o adesivo estrutural estar curado.
- Realize quaisquer operações pós-reparação necessárias.
