Suporte do localizador de IP
Código de correção:
10101026002
NOTA: Salvo explicitamente indicado no procedimento, o código de correção acima inclui todo o trabalho de reparação após uma colisão e de reparação de manutenção necessário para a realização deste procedimento, incluindo os procedimentos de reparação após uma colisão associados. Não acumule códigos de correção de reparação após uma colisão, salvo explicitamente instruído. Dependendo dos danos no veículo, poderão ser necessárias reparações adicionais.
Informação sobre a reparação

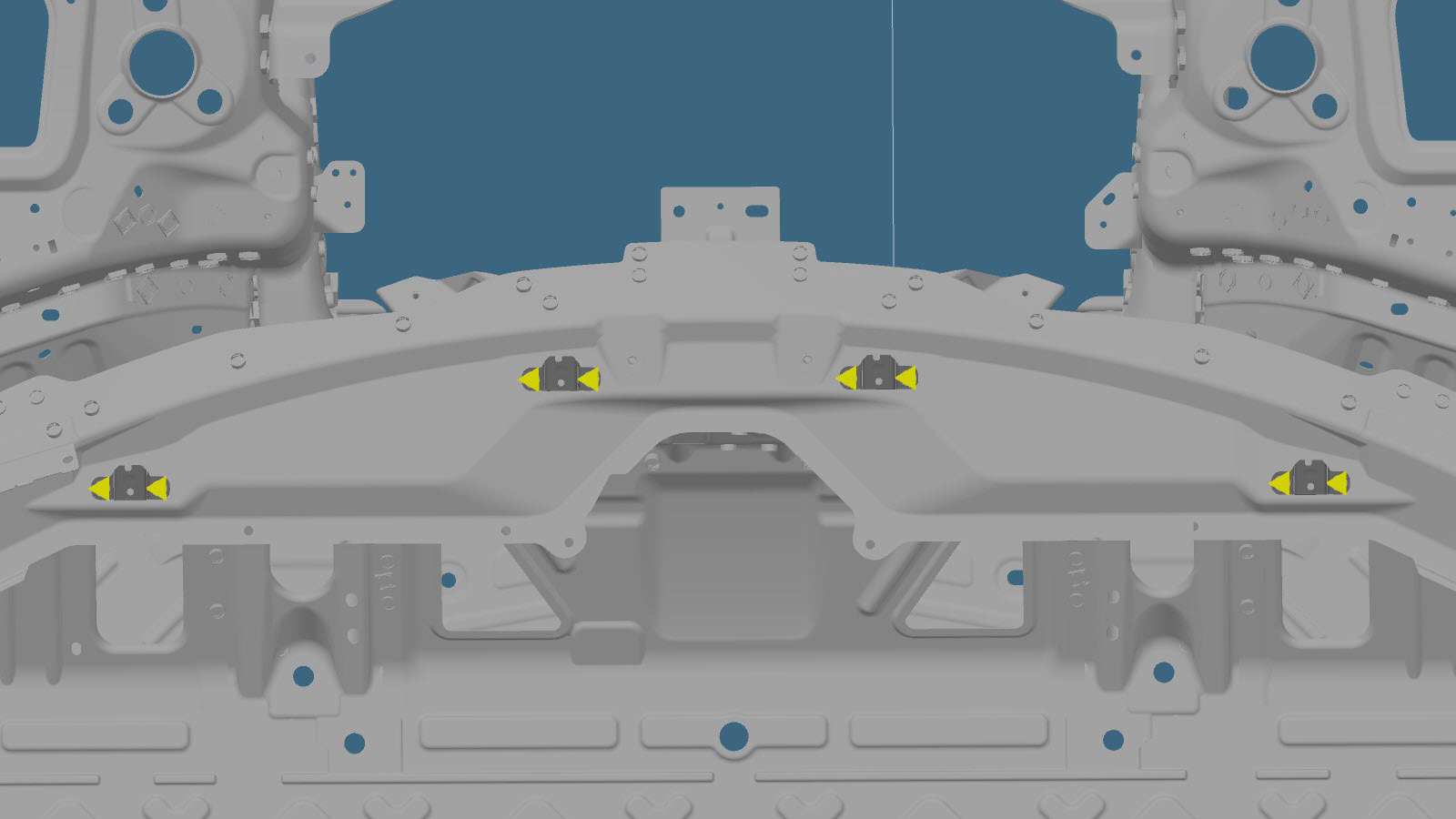

- Existem quatro suportes do localizador de IP no veículo. Este procedimento de reparação contém informação sobre os quatro suportes. Remova e substitua apenas o(s) suporte(s) que necessita(m) de substituição.
- Reveja toda a documentação de segurança e práticas gerais para a reparação após uma colisão e coloque o equipamento de proteção individual (EPI) adequado antes de iniciar este procedimento.
- Este procedimento pode ser realizado sem a utilização de uma bancada de oficina.
Lista de peças
| Quantidade | Descrição | Imagem/Notas |
|---|---|---|
| 1 | BRKT – IP LOCATOR (Suporte do localizador de IP) | |
| 2 por suporte |
ao encomendar peças, consulte o catálogo de peças e introduza o VIN do veículo a ser reparado para detetar as peças corretas (e os números de peças) para o veículo. Em alternativa, utilize a função de pesquisa no catálogo de peças para localizar uma peça específica para o veículo.
Procedimento de reparação
- Retire o Windshield (HW4) (Remove and Replace).
- Retire o IP Carrier (Remove and Replace).
-
Remova o componente original.
- ou soldaduras por pontos de fábrica
- Prepare a instalação.
- Aplique adesivo estrutural nas superfícies de contacto do veículo e no novo componente ou componentes.
- Instale o novo componente ou componentes.
- Realize quaisquer operações pós-reparação necessárias.
- Instale o IP Carrier (Remove and Replace).
- Instale o Windshield (HW4) (Remove and Replace).
