Suporte do guarda-lamas inferior

Código de correção: 10100132702, 10100132802 NOTA: Salvo explicitamente indicado no procedimento, o código de correção acima inclui todo o trabalho de reparação após uma colisão e de reparação de manutenção necessário para a realização deste procedimento, incluindo os procedimentos de reparação após uma colisão associados. Não acumule códigos de correção de reparação após uma colisão, salvo explicitamente instruído. Dependendo dos danos no veículo, poderão ser necessárias reparações adicionais.

Lista de peças

Quantidade Descrição Imagem/Notas

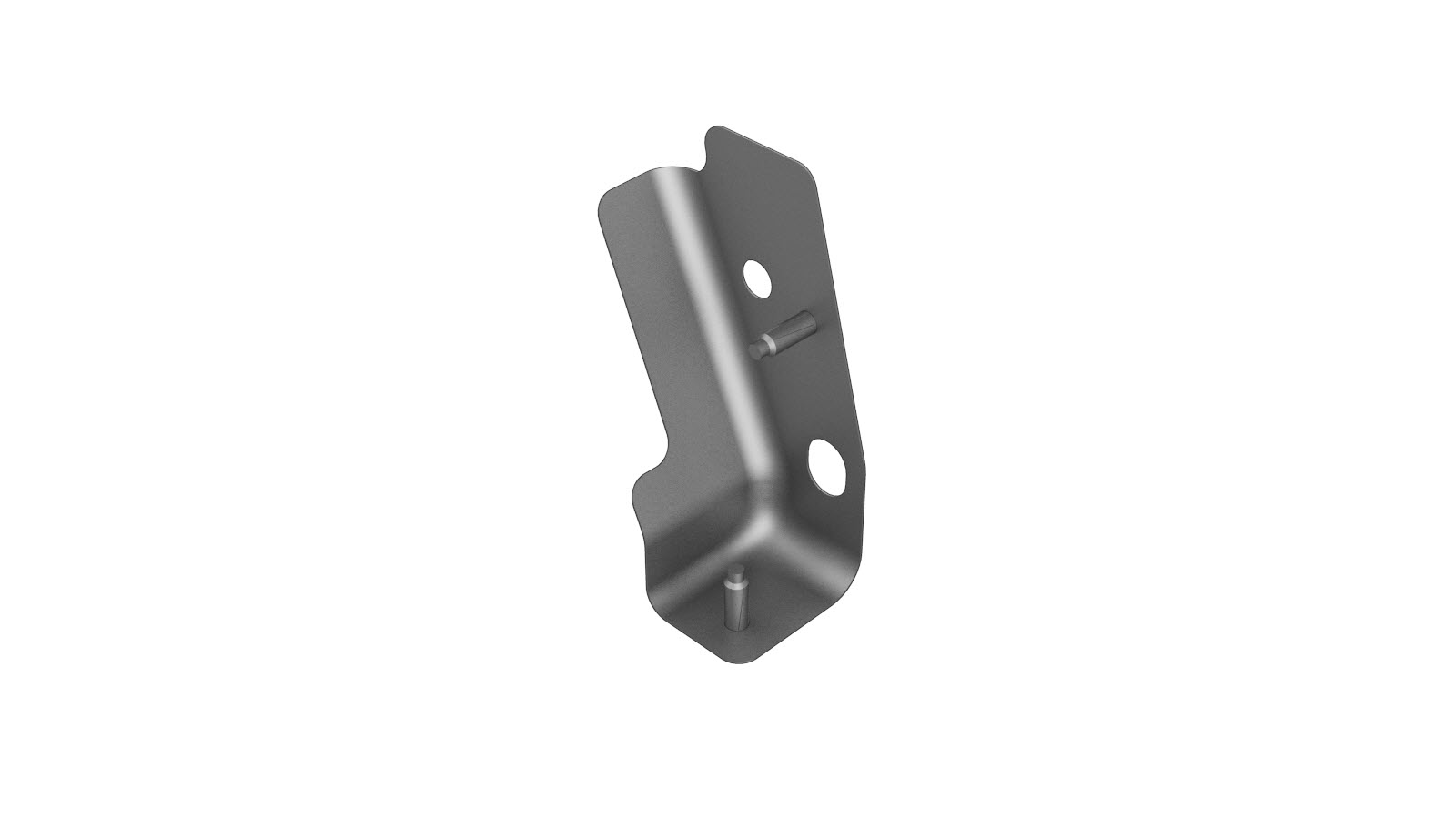

1 MY BIW FENDER LWR BRKT ASSY (Suporte do guarda-lamas inferior)
2 Rebite de cabeça redonda estrutural, 6,5 mm

ao encomendar peças, consulte o catálogo de peças e introduza o VIN do veículo a ser reparado para detetar as peças corretas (e os números de peças) para o veículo. Em alternativa, utilize a função de pesquisa no catálogo de peças para localizar uma peça específica para o veículo.

Procedimento de reparação

  1. Retire o Vehicle HV Disablement Procedure.
  2. Retire o Door - Front - LH (Remove and Install).
  3. Retire o Fender Assembly - Front - LH (Remove and Install).
  4. Retire o Carrier - Rocker Panel - LH (Remove and Replace).
  5. Remova o componente original.
    • ou soldaduras por pontos de fábrica
  6. Prepare a instalação.
  7. Aplique adesivo estrutural nas superfícies de contacto do veículo e no novo componente ou componentes.
  8. Instale o novo componente ou componentes.
  9. Realize quaisquer operações pós-reparação necessárias.
  10. Instale o Carrier - Rocker Panel - LH (Remove and Replace).
  11. Instale o Fender Assembly - Front - LH (Remove and Install).
  12. Instale o Door - Front - LH (Remove and Install).
  13. Instale o Vehicle HV Disablement Procedure.
