Parte interior da calha dianteira da carroçaria (secção grande)

Código de correção: 10101008402 10101008502 NOTA: salvo explicitamente indicado no procedimento, o código de correção acima inclui todo o trabalho necessário para a realização deste procedimento, incluindo os procedimentos de reparação após uma colisão associados. Não acumule códigos de correção de reparação após uma colisão, salvo explicitamente instruído. Adicione quais procedimentos mecânicos associados necessários para realizar este procedimento.

Lista de peças

Quantidade Descrição Imagem/Notas
2 CONJUNTO – PAINEL INTERIOR DA CALHA DIANTEIRA COM SUPORTE (painel interior da calha dianteira da carroçaria)
11 Rebite estrutural de resistência elevada, 6,5 mm

ao encomendar peças, consulte o catálogo de peças e introduza o VIN do veículo a ser reparado para detetar as peças corretas (e os números de peças) para o veículo. Em alternativa, utilize a função de pesquisa no catálogo de peças para localizar uma peça específica para o veículo.

Procedimento de reparação

  1. Retire o suporte da torre do amortecedor (traseiro).
  2. Retire o reforço interior da calha dianteira (completo).

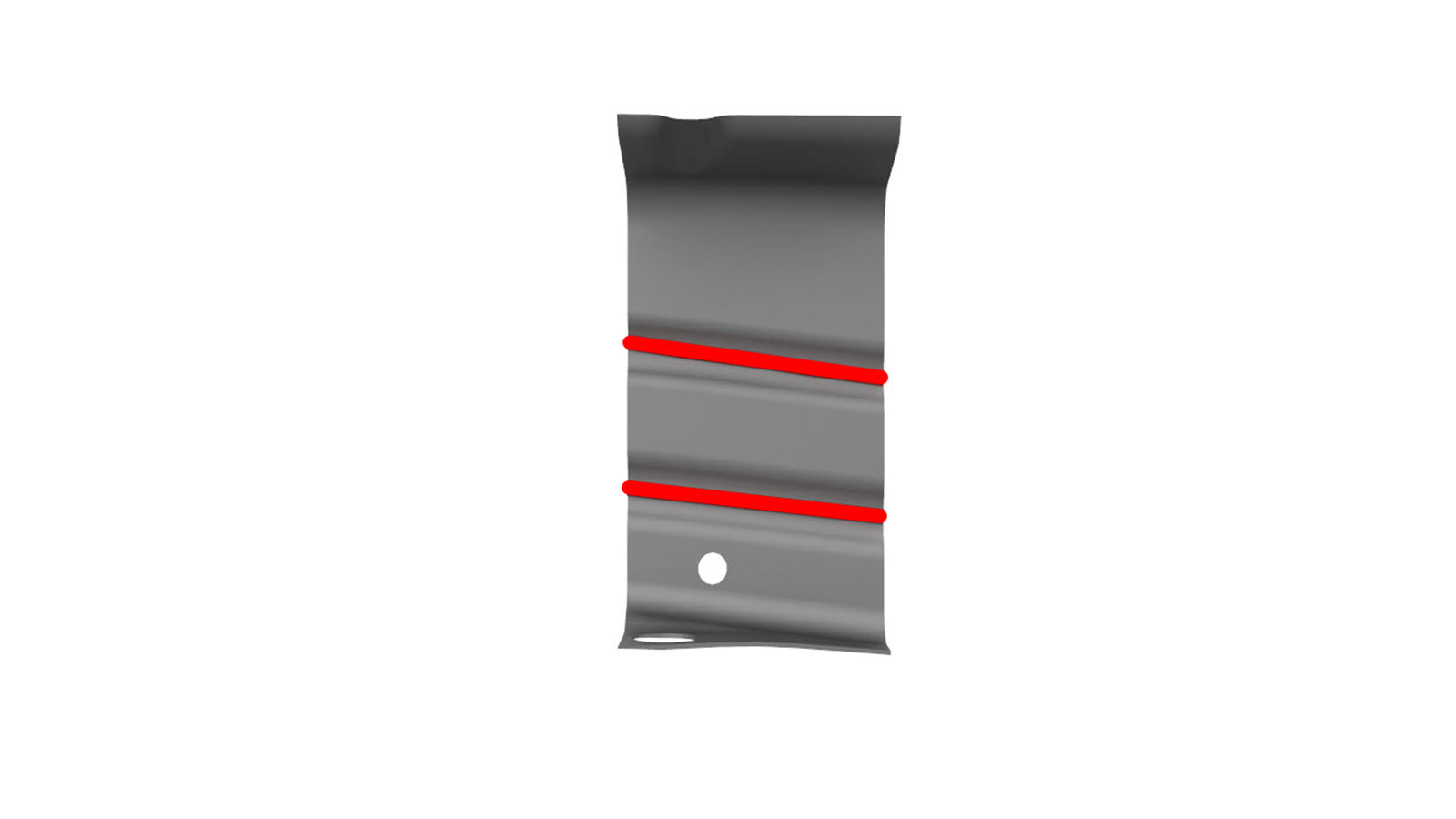

  3. Corte o componente original nos locais indicados.

    Linha de corte

    Ponto/linha de referência

    • A = 75 mm

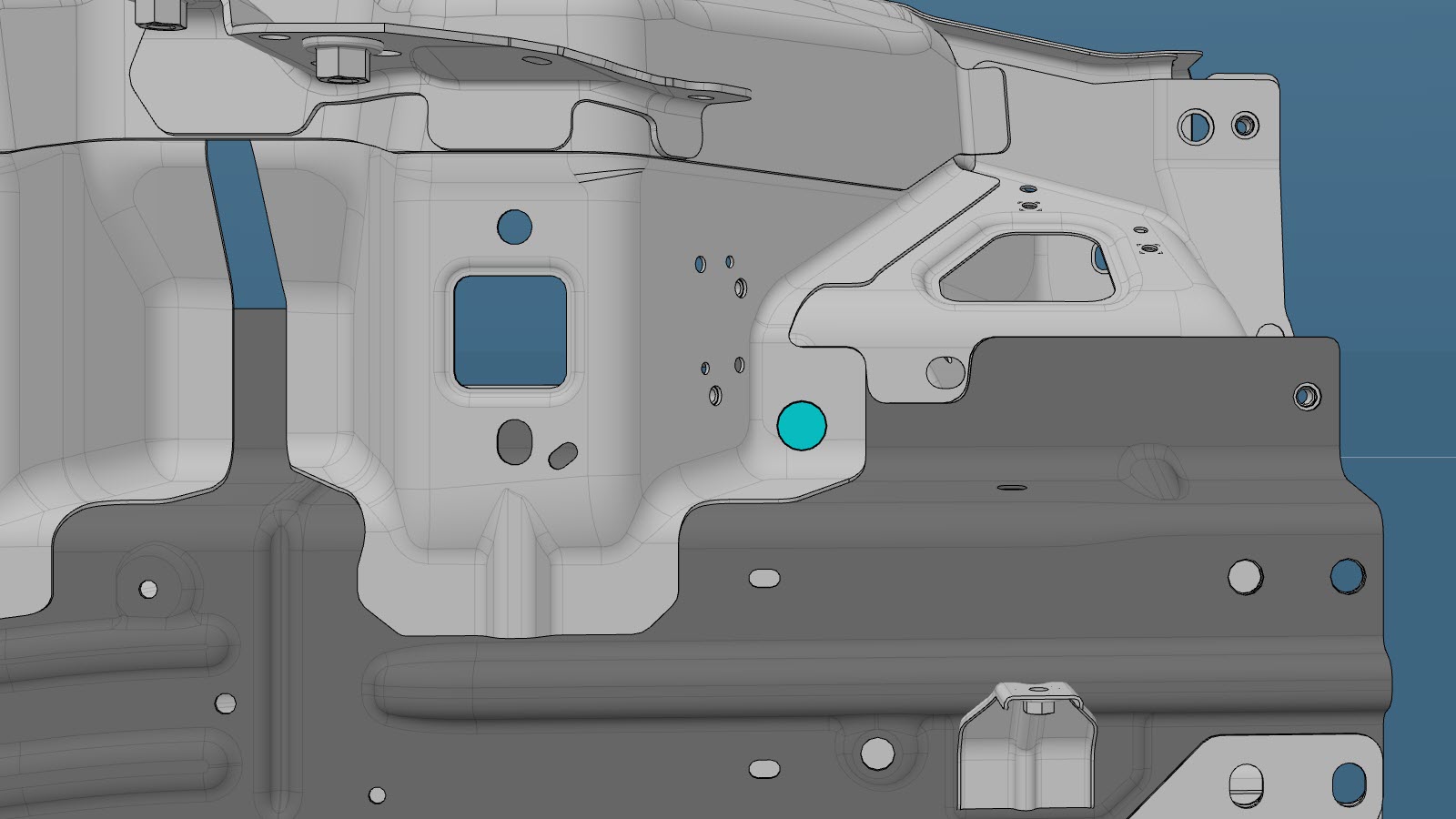

  4. Remova o componente original.
    ou soldaduras por pontos de fábrica
  5. Corte a nova parte interior da calha dianteira da carroçaria, conforme indicado abaixo, para criar o novo componente.

    Linha de corte

    Ponto/linha de referência

    • A = 75 mm

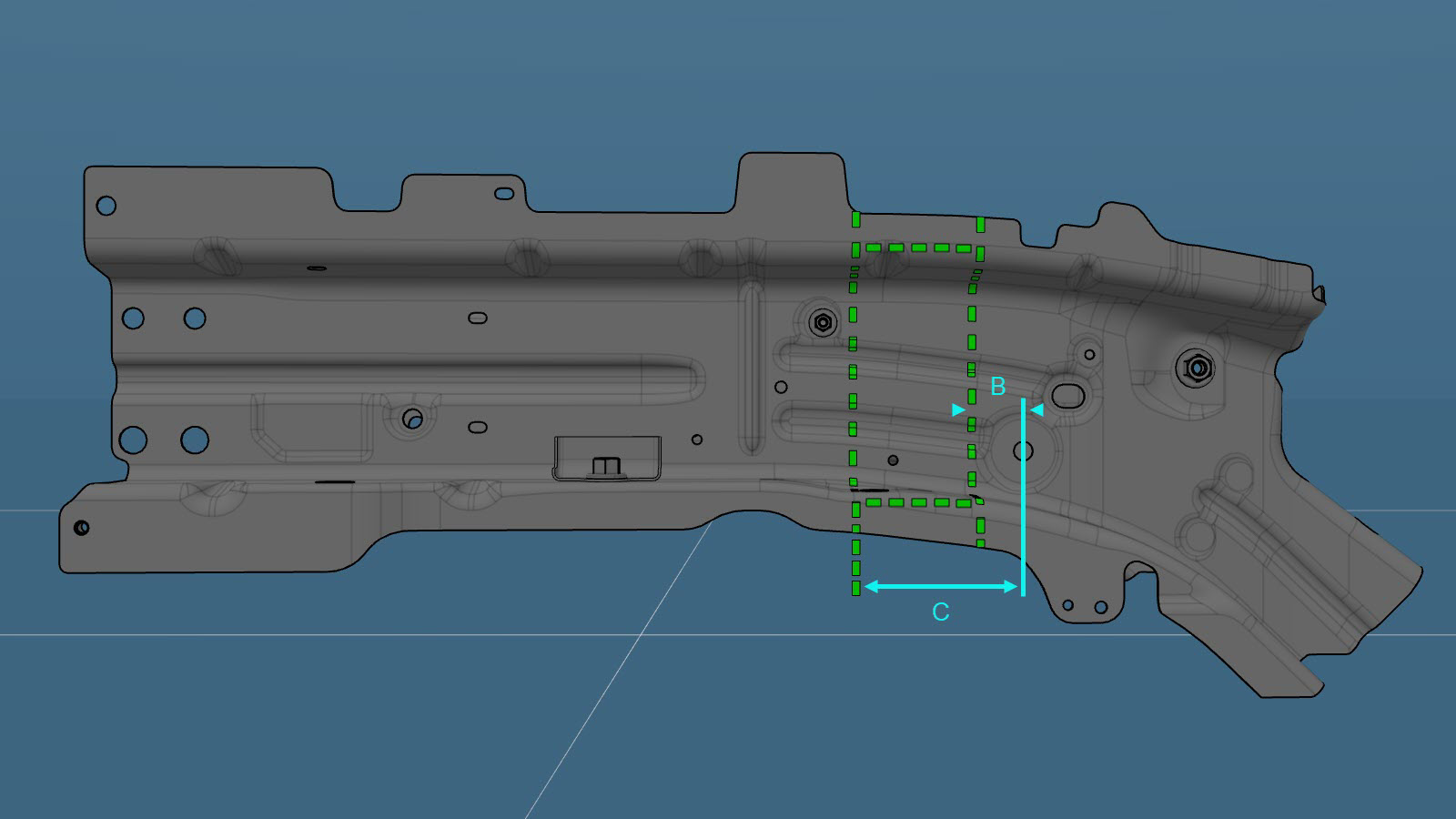

  6. Corte a nova parte interior da calha dianteira da carroçaria, conforme indicado abaixo, para criar uma placa de reforço.

    Linha de corte

    Ponto/linha de referência

    • B = 35 mm
    • C = 115 mm
  7. Corte a placa de reforço conforme indicado.
    Linha de corte
  8. Crie uma placa de reforço .
    Soldadura GMA
  9. Efetue a soldadura GMA.
    Soldadura GMA
    Warning IconA warning icon, calling your attention to a possibly risky situation
    Aviso
    A não observância de todas as precauções de segurança de soldadura, incluindo a utilização de equipamento de proteção individual, pode provocar ferimentos graves ou danos materiais. Apenas os técnicos que tenham concluído a formação requerida pela Tesla em soldadura estão autorizados a soldar componentes estruturais em veículos Tesla.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    Aviso
    Para manter a integridade contra acidentes do veículo, utilize apenas os fios de soldadura aprovados e uma máquina de soldar GMA aprovada para a realização de soldaduras GMA em veículos Tesla. Consulte Fio de soldadura e máquinas de soldar com arco metálico gasoso (GMA) aprovados para obter informações sobre fios de soldadura e máquinas de soldar GMA aprovados.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    CUIDADO
    Não efetue soldaduras num veículo Tesla antes de realizar o procedimento de isolamento elétrico do veículo (consulte o manual de manutenção específico do veículo para obter mais informações sobre o procedimento de isolamento elétrico do veículo). Efetuar soldaduras com um sistema de alta ou baixa tensão com corrente elétrica num veículo Tesla pode danificar componentes do veículo.
    Informational PurposesAn informational icon, calling your attention
    Nota
    antes da soldadura GMA, deve ser efetuado um teste de soldadura utilizando material do mesmo calibre e do mesmo tipo para se certificar de que as configurações do equipamento de soldadura produzem uma soldadura satisfatória.

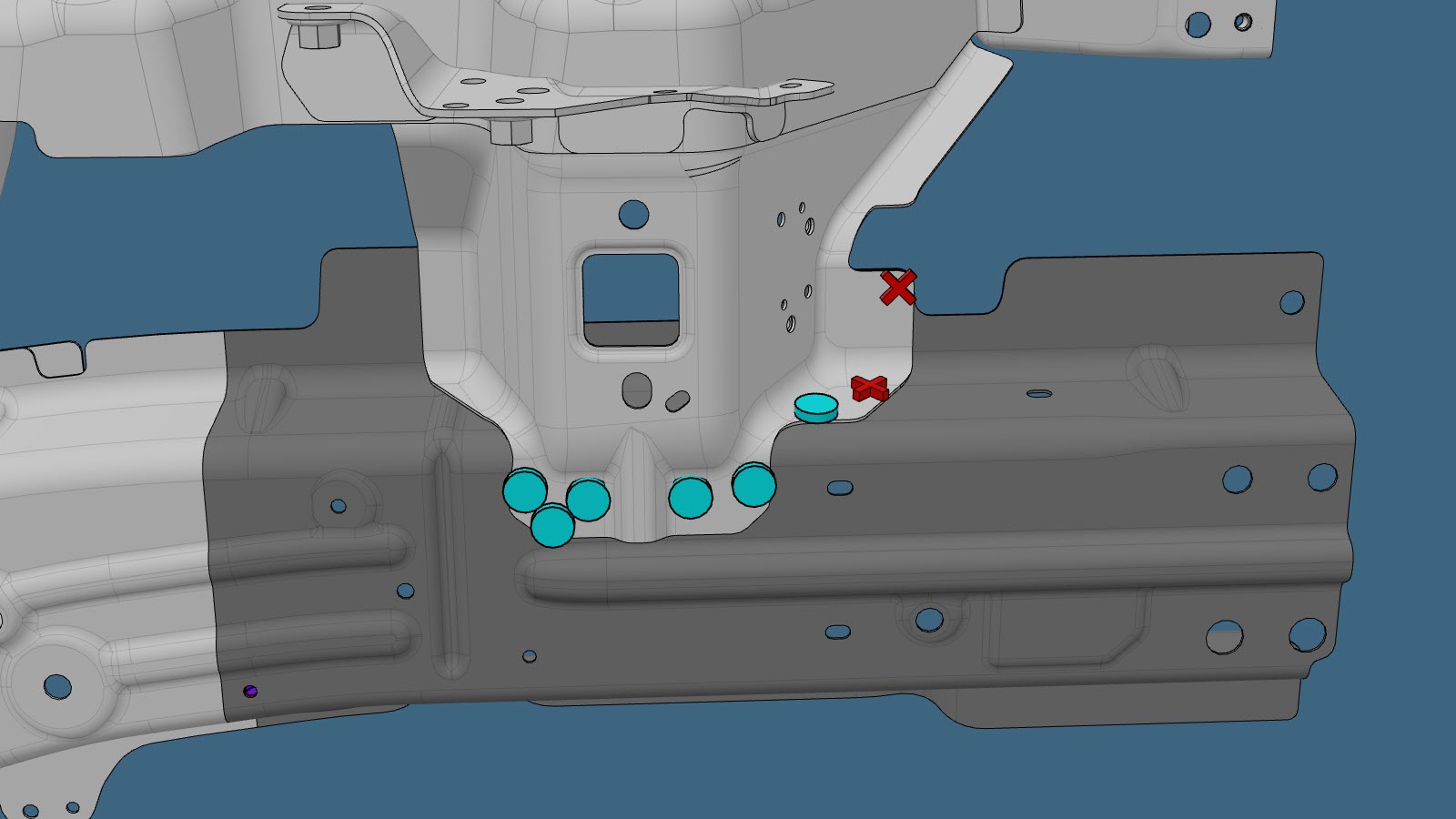

  10. Prepare a instalação.
    Informational PurposesAn informational icon, calling your attention
    Nota
    Um X vermelho indica um local onde um fixador instalado de fábrica não será substituído.

    ou rebites estruturais de resistência elevada, 6,5 mm

    ou soldaduras por pontos de instalação

  11. Aplique adesivo estrutural nas superfícies de contacto do veículo e no novo componente ou componentes.
  12. Instale o novo componente ou componentes.
  13. Efetue a soldadura por pontos de resistência.
    ou soldaduras por pontos de instalação
    Warning IconA warning icon, calling your attention to a possibly risky situation
    Aviso
    A não observância de todas as precauções de segurança de soldadura, incluindo a utilização de equipamento de proteção individual, pode provocar ferimentos graves ou danos materiais. Apenas os técnicos que tenham concluído a formação requerida pela Tesla em soldadura estão autorizados a soldar componentes estruturais em veículos Tesla.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    CUIDADO
    Não efetue soldaduras num veículo Tesla antes de realizar o procedimento de isolamento elétrico do veículo (consulte o manual de manutenção específico do veículo para obter mais informações sobre o procedimento de isolamento elétrico do veículo). Efetuar soldaduras com um sistema de alta ou baixa tensão com corrente elétrica num veículo Tesla pode danificar componentes do veículo.
  14. Instale o reforço interior da calha dianteira (completo).
  15. Instale o suporte da torre do amortecedor (traseiro).
  16. Instale o suporte da bagageira dianteira.
  17. Instale o apoio da subestrutura dianteira (interior).

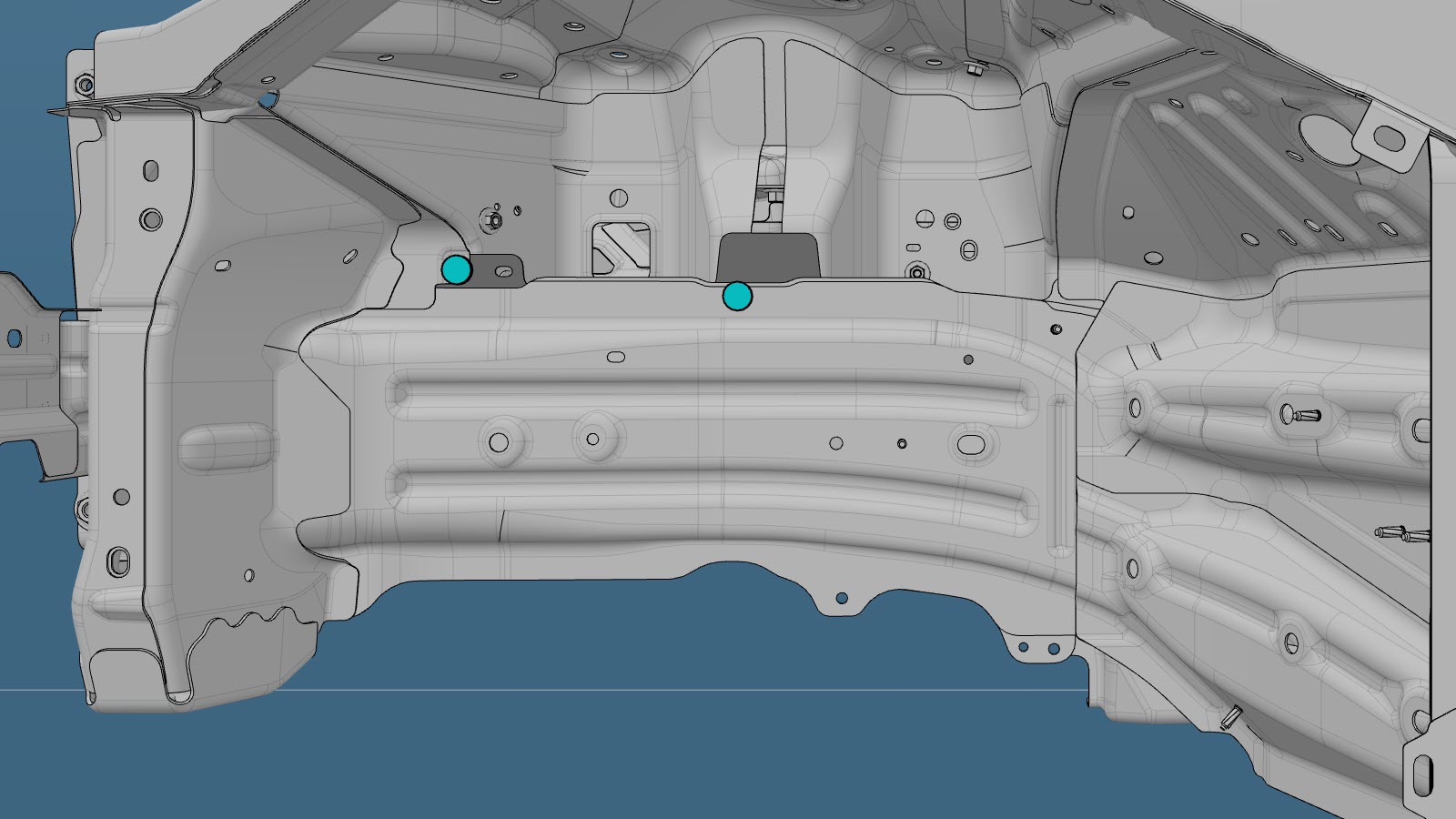

  18. Instale os fixadores, conforme indicado.
    ou rebites estruturais de resistência elevada, 6,5 mm

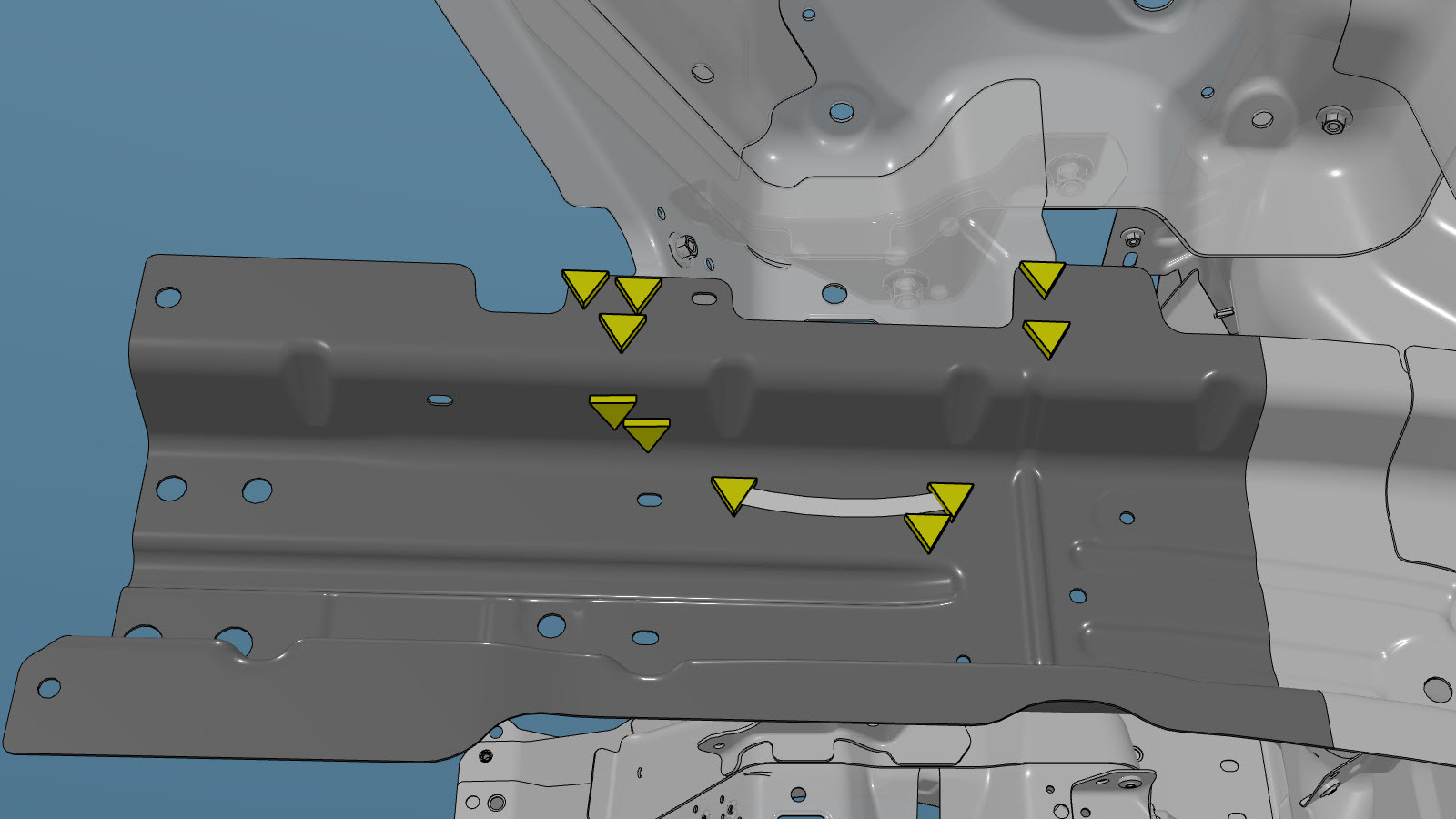

  19. Instale o fixador, conforme indicado.
    ou rebites estruturais de resistência elevada, 6,5 mm
  20. Realize quaisquer operações pós-reparação necessárias.
