Camada exterior de quarto

Informação sobre a reparação

Reveja toda a documentação de segurança e práticas gerais para a reparação após uma colisão e coloque o equipamento de proteção individual (EPI) adequado antes de iniciar este procedimento.
Este procedimento pode ser realizado sem a utilização de uma bancada de oficina.

Lista de peças


Quantidade	Descrição	Imagem/Notas
1	PANEL - REAR QUARTER OUTER (camada exterior de quarto)
11	Rebite oco S18

ao encomendar peças, consulte o catálogo de peças e introduza o VIN do veículo a ser reparado para detetar as peças corretas (e os números de peças) para o veículo. Em alternativa, utilize a função de pesquisa no catálogo de peças para localizar uma peça específica para o veículo.

Orientações para separação

Orientações gerais para separação:

Se a reparação de uma secção exigir a remoção ou instalação de painéis ou conjuntos adicionais, realize os procedimentos de reparação necessários e específicos para cada painel ou conjunto.
Se ocorrer seccionamento na área da barra do tejadilho, não corte os suportes das barras do tejadilho.
É permitido cortar orifícios de passagem ou não funcionais (orifício de acabamento exterior), conforme descrito abaixo.
Não realize cortes a 25 mm do centro de um orifício para parafusos.
As secções não requerem fixadores nas soldaduras ponta a ponta, exceto quando tal for especificamente indicado.
Pode ser instalada uma chapa de apoio numa soldadura ponta a ponta entre as secções (conforme descrito em Criar e instalar chapas de apoio).
As folgas entre os painéis das soldaduras ponta a ponta devem ser tão pequenas quanto possível para maximizar a resistência da soldadura.
Soldaduras ponta a ponta da secção de soldadura GMA.
Vede todas as juntas abertas após a soldadura.
Se uma soldadura ponta a ponta incluir um flange, não o solde (os flanges são fixados apenas com adesivo estrutural).

Nota

Não corte os painéis subjacentes ao separar a parte lateral exterior da carroçaria.

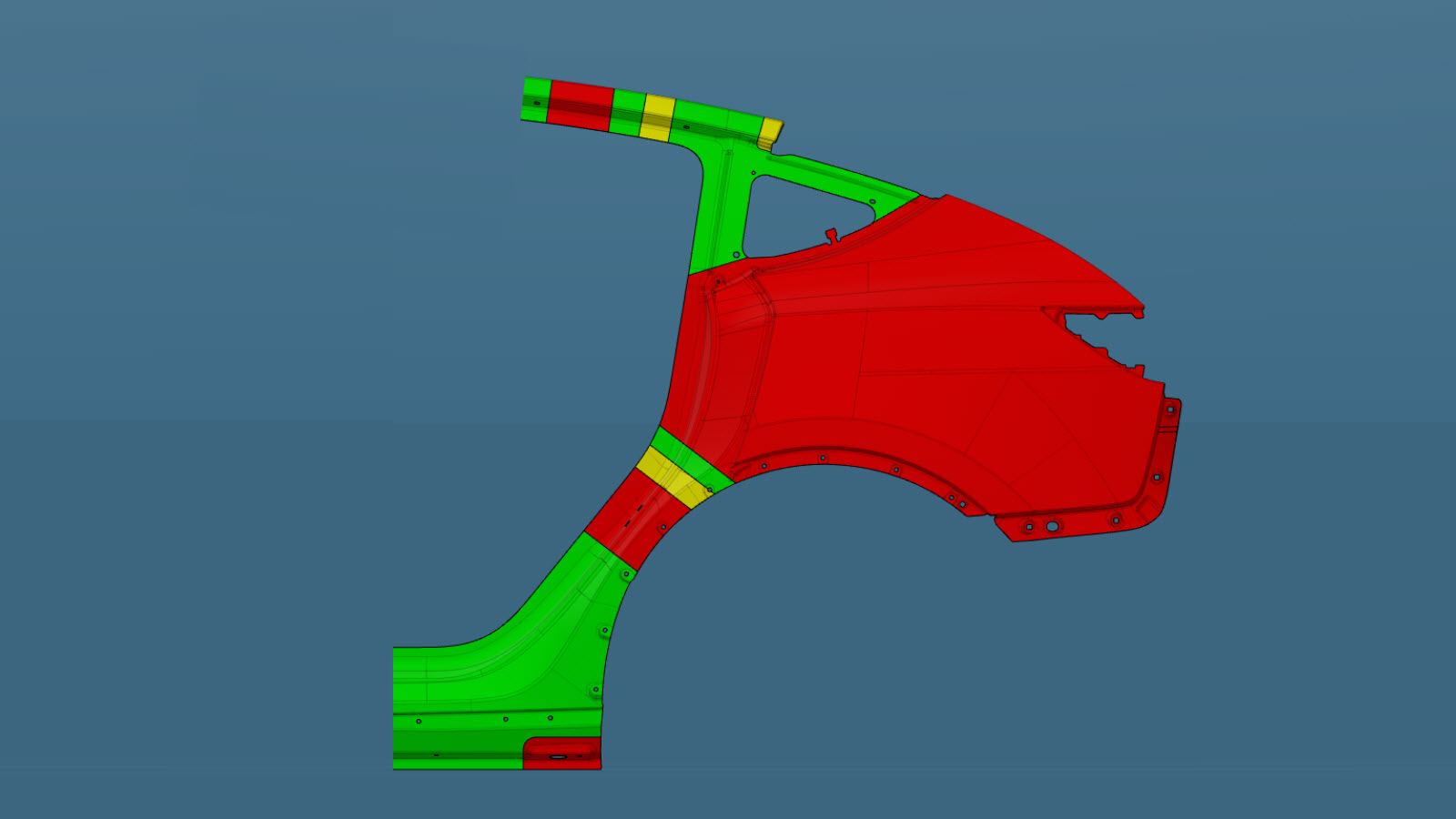

As imagens abaixo mostram a parte lateral exterior da carroçaria (completa). As áreas coloridas indicam se é permitido efetuar separações. Compare a área danificada da parte lateral exterior da carroçaria do veículo com as imagens abaixo e, em seguida, utilize os critérios de reparação que correspondem à cor da área destacada para localizar os critérios a usar para determinar se a área danificada do componente pode ser separada.


Separação da parte lateral exterior da carroçaria

Nota A separação de Conjuntos de assistência é idêntica à área correspondente da parte lateral exterior da carroçaria (completa).

Com base nas cores usadas na imagem acima, as reparações permitidas são as seguintes:

Tabela 1. Separação permitida
Cor da área	Reparabilidade da área
Áreas a verde:	É permitido efetuar separações nestas áreas.
Áreas a amarelo:	É permitido efetuar separações nestas áreas. A espuma encontra-se atrás do painel. Nota Se ocorrer seccionamento nesta área, remova a espuma e, em seguida, limpe a área para evitar a contaminação da soldadura.
Áreas a vermelho:	Não é permitido proceder à separação.

Procedimento de reparação

Remova o componente original.

ou SPR de fábrica

ou soldaduras por pontos de fábrica
Prepare a instalação.

Nota
Um X vermelho indica um local onde um fixador instalado de fábrica não será substituído.

ou soldaduras por pontos de instalação

ou rebites de soldadura de aço

ou rebites ocos, S18

Soldadura GMA

Nota
A folga entre os painéis adjacentes das soldaduras ponta a ponta nesta reparação deve ser tão pequena quanto possível para maximizar a resistência da soldadura.

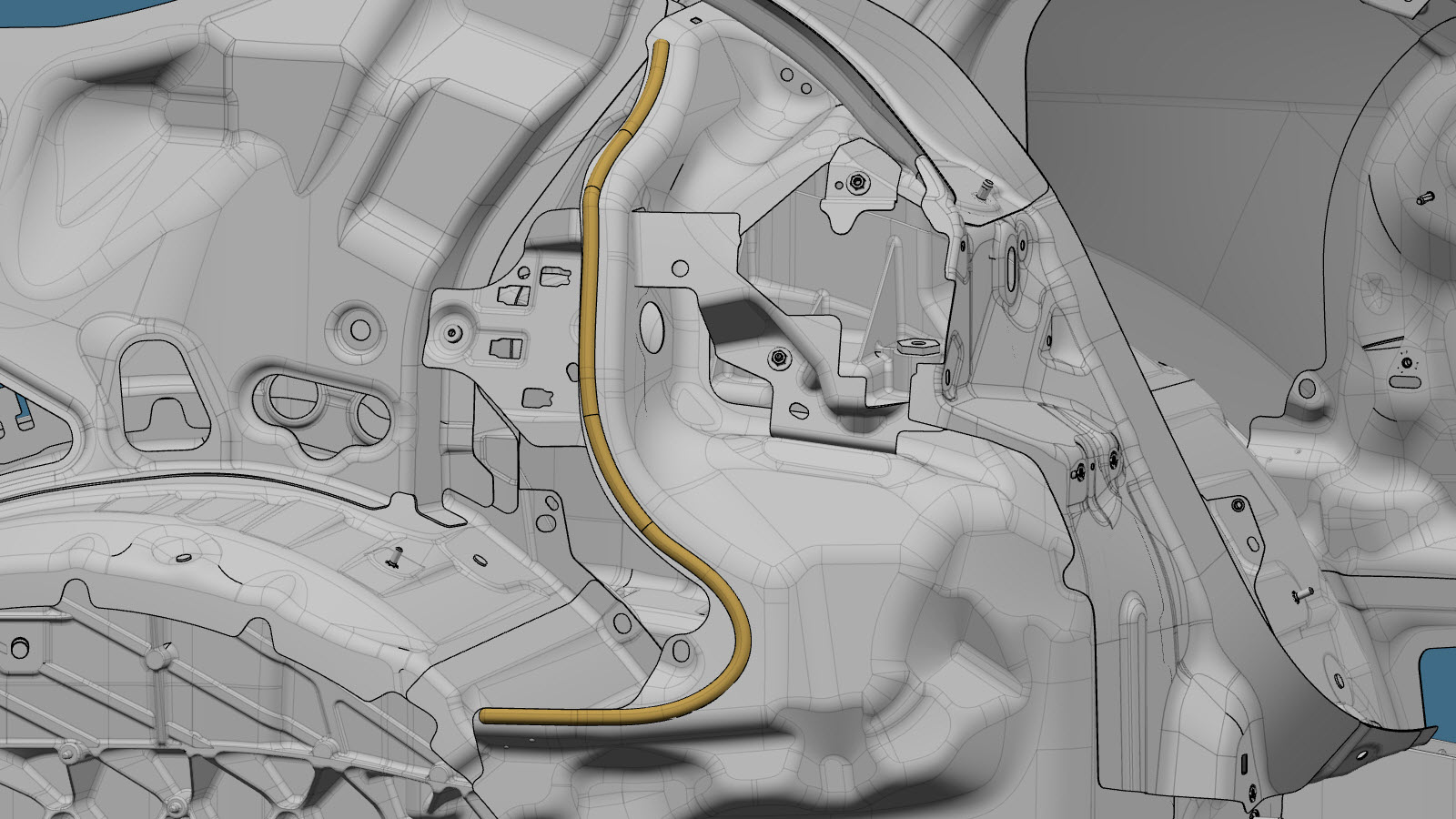

Aplique vedante para juntas na área onde o suporte do alojamento da porta de carregamento entra em contacto direto com a camada do painel de quarto e o painel de espuma de fábrica.

CUIDADO
Este procedimento requer um vedante para juntas com uma capacidade de alongamento curado superior a 150%. Isto serve para prevenir deformações visíveis na superfície exterior do painel de quarto, onde o suporte do alojamento da porta de carregamento está fixado ao interior do painel.

CUIDADO
Se utilizar um vedante para juntas que não foi concebido para aplicações em superfícies de metal nu, será necessário efetuar retificações na superfície de contacto no interior do painel de quarto antes de efetuar a instalação do conjunto do alojamento da porta de carregamento. Consulte a ficha de dados técnicos para obter informações sobre o produto de vedação para juntas a ser utilizado.
Aplique adesivo estrutural nas superfícies de contacto do veículo e no novo componente ou componentes.
Instale o novo componente ou componentes.
Efetue a soldadura por pontos de resistência.
ou soldaduras por pontos de instalação
Aviso
A não observância de todas as precauções de segurança de soldadura, incluindo a utilização de equipamento de proteção individual, pode provocar ferimentos graves ou danos materiais. Apenas os técnicos que tenham concluído a formação requerida pela Tesla em soldadura estão autorizados a soldar componentes estruturais em veículos Tesla.

CUIDADO
Não efetue soldaduras num veículo Tesla antes de realizar o procedimento de isolamento elétrico do veículo (consulte o manual de manutenção específico do veículo para obter mais informações sobre o procedimento de isolamento elétrico do veículo). Efetuar soldaduras com um sistema de alta ou baixa tensão com corrente elétrica num veículo Tesla pode danificar componentes do veículo.
Efetue a soldadura GMA.
ou rebites de soldadura de aço
Soldadura GMA

Aviso
A não observância de todas as precauções de segurança de soldadura, incluindo a utilização de equipamento de proteção individual, pode provocar ferimentos graves ou danos materiais. Apenas os técnicos que tenham concluído a formação requerida pela Tesla em soldadura estão autorizados a soldar componentes estruturais em veículos Tesla.

Aviso
Para manter a integridade contra acidentes do veículo, utilize apenas os fios de soldadura aprovados e uma máquina de soldar GMA aprovada para a realização de soldaduras GMA em veículos Tesla. Consulte Fio de soldadura e máquinas de soldar com arco metálico gasoso (GMA) aprovados para obter informações sobre fios de soldadura e máquinas de soldar GMA aprovados.

CUIDADO
Não efetue soldaduras num veículo Tesla antes de realizar o procedimento de isolamento elétrico do veículo (consulte o manual de manutenção específico do veículo para obter mais informações sobre o procedimento de isolamento elétrico do veículo). Efetuar soldaduras com um sistema de alta ou baixa tensão com corrente elétrica num veículo Tesla pode danificar componentes do veículo.

Nota
antes da soldadura GMA, deve ser efetuado um teste de soldadura utilizando material do mesmo calibre e do mesmo tipo para se certificar de que as configurações do equipamento de soldadura produzem uma soldadura satisfatória.
Realize quaisquer operações pós-reparação necessárias.
