Conjunto da caixa estrutural (dianteira)
Código de correção:
10101010202
10101011402
NOTA: salvo explicitamente indicado no procedimento, o código de correção acima inclui todo o trabalho necessário para a realização deste procedimento, incluindo os procedimentos de reparação após uma colisão associados. Não acumule códigos de correção de reparação após uma colisão, salvo explicitamente instruído. Adicione quais procedimentos mecânicos associados necessários para realizar este procedimento.
Informação sobre a reparação
- Reveja toda a documentação de segurança e práticas gerais para a reparação após uma colisão e coloque o equipamento de proteção individual (EPI) adequado antes de iniciar este procedimento.
- Este procedimento pode ser realizado sem a utilização de uma bancada de oficina.
Lista de peças
| Quantidade | Descrição | Imagem/Notas |
|---|---|---|
| 1 | ASSEMBLY - TORQUE BOX FRONT (Conjunto da caixa estrutural – dianteira) | |
| 41 | ||
| 13 | ||
| 1 | Número de peça Tesla 1011818-00-A. | |
| 1 | Número de peça Tesla 1006628-01-A. |
ao encomendar peças, consulte o catálogo de peças e introduza o VIN do veículo a ser reparado para detetar as peças corretas (e os números de peças) para o veículo. Em alternativa, utilize a função de pesquisa no catálogo de peças para localizar uma peça específica para o veículo.
Procedimento de reparação
-
Remova o componente original.
ou soldaduras por pontos de fábrica
-
Prepare a instalação.
NotaUm X vermelho indica um local onde um fixador instalado de fábrica não será substituído.
ou rebites estruturais de resistência elevada, 6,5 mm
ou rebites de cabeça redonda estruturais, 6,5 mm
Ponto/linha de referência
ou parafusos, cabeça sextavada
- A = 31 mm
- B = 8 mm
- Aplique adesivo estrutural nas superfícies de contacto do veículo e no novo componente ou componentes.
-

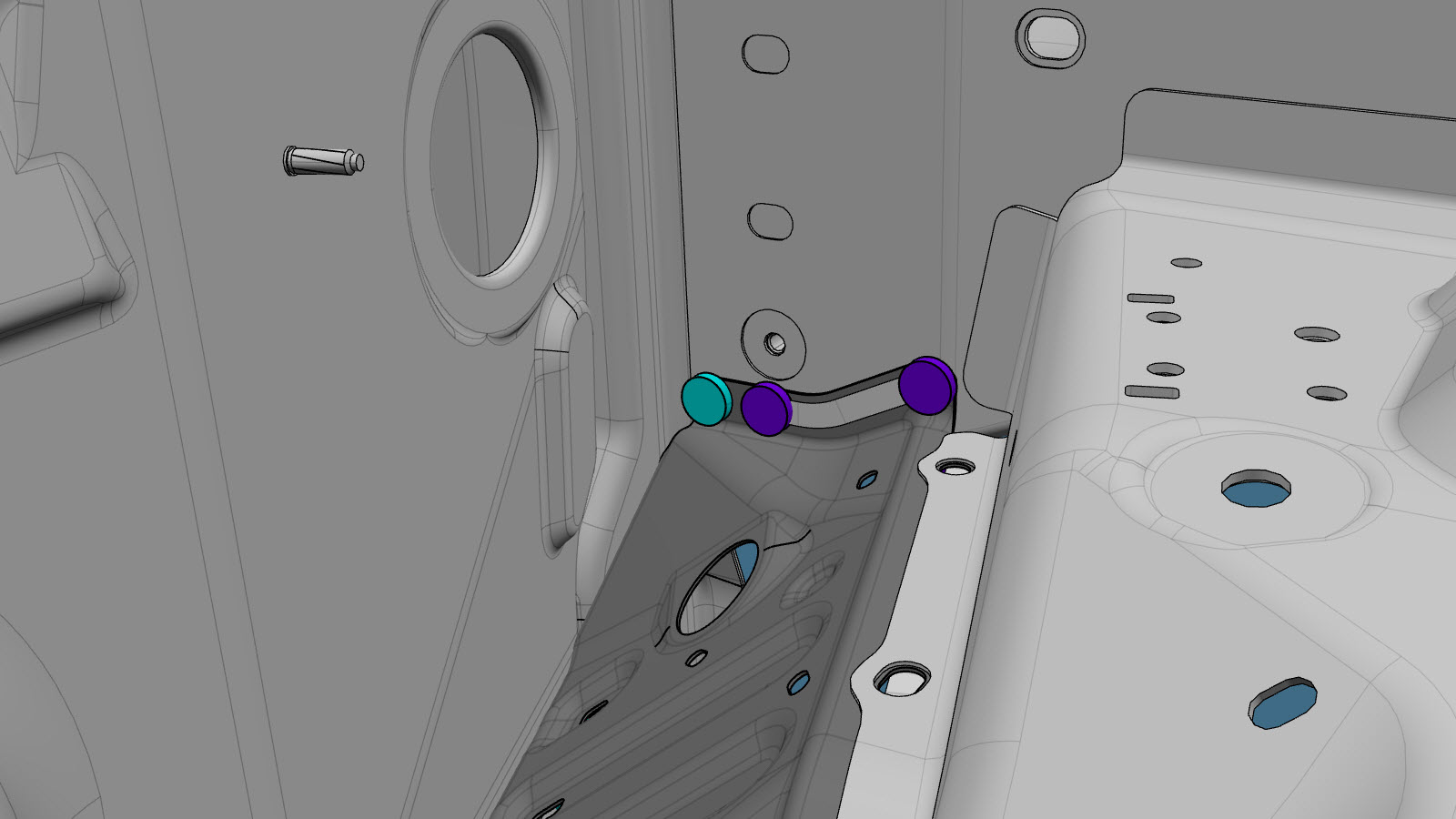

Instale o novo componente ou componentes.
Aperte o parafuso a 22 Nm.
NotaPara rebites instalados através do conjunto da caixa estrutural e em direção ao habitáculo do veículo, certifique-se de que os rebites não entram em contacto com a base de isolamento debaixo do tapete. Se necessário, apare ligeiramente a base de isolamento para proporcionar mais espaço. -
Após a conclusão da pintura, utilize um remendo de butilo para cobrir os rebites visíveis.
ou rebites estruturais de resistência elevada, 6,5 mm
NotaSe necessário, utilize vários remendos de butilo pequenos. - Realize quaisquer operações pós-reparação necessárias.
