Parte superior traseira da caixa estrutural
Código de correção:
10101010302,
10101010502
NOTA: Salvo explicitamente indicado no procedimento, o código de correção acima inclui todo o trabalho de reparação após uma colisão e de reparação de manutenção necessário para a realização deste procedimento, incluindo os procedimentos de reparação após uma colisão associados. Não acumule códigos de correção de reparação após uma colisão, salvo explicitamente instruído. Dependendo dos danos no veículo, poderão ser necessárias reparações adicionais.
Informação sobre a reparação
- Reveja toda a documentação de segurança e práticas gerais para a reparação após uma colisão e coloque o equipamento de proteção individual (EPI) adequado antes de iniciar este procedimento.
- Este procedimento pode ser realizado sem a utilização de uma bancada de oficina.
Lista de peças
| Quantidade | Descrição | Imagem/Notas |
|---|---|---|
| 1 | CONJUNTO M3 – PARTE SUPERIOR TRASEIRA DA CAIXA ESTRUTURAL (parte superior traseira da caixa estrutural) | |
| 34 | ||
| 1 | BUTYL FOIL PATCH 300X150x2MM (Remendo de película de butilo) | Número de peça Tesla 1004969-00-A. |
ao encomendar peças, consulte o catálogo de peças e introduza o VIN do veículo a ser reparado para detetar as peças corretas (e os números de peças) para o veículo. Em alternativa, utilize a função de pesquisa no catálogo de peças para localizar uma peça específica para o veículo.
Procedimento de reparação
- Retire o Brake Pedal (Non-Structural Pack) (Remove and Replace).
- Retire o Brake Lines - Front Bundle (Remove and Replace).
- Retire o Insulator - Dash (Remove and Replace).
- Retire o Wheel Arch Liner - Front - LH (Non-Structural Pack) (Remove and Replace).
-

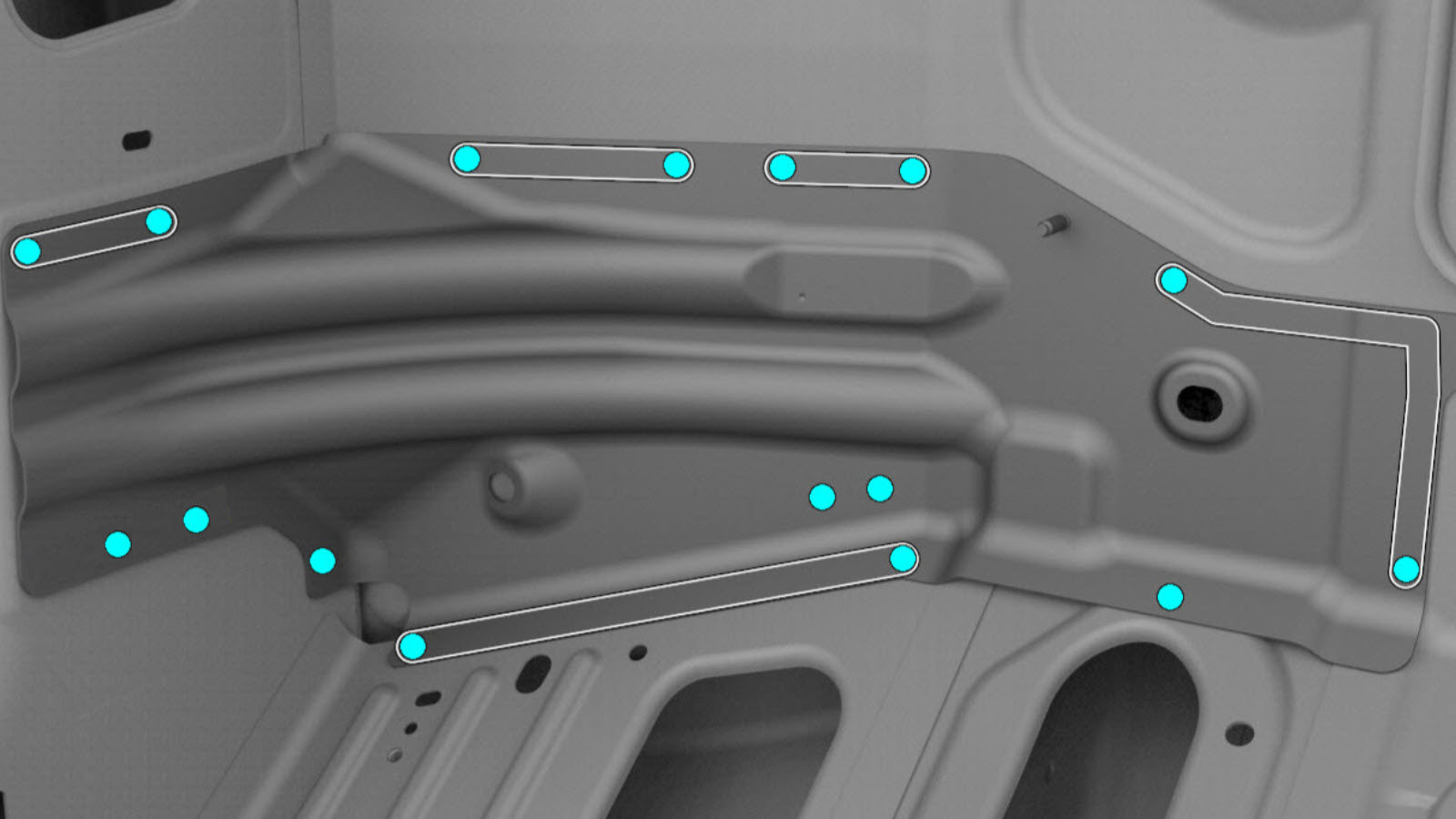

Remova o componente original.
- ou soldaduras por pontos de fábrica
- Prepare a instalação.
-
Prepare a instalação.
- Ponto/linha de referência
- ou rebites estruturais de resistência elevada, 6,5 mm A = 152 mm B = 7 mm C = 8 mm D = 89 mm E = 17 mm F = 7 mm G = 14 mm H = 27 mm
- Prepare a instalação.
- Aplique adesivo estrutural nas superfícies de contacto do veículo e no novo componente ou componentes.
- Instale o novo componente ou componentes.
- Realize quaisquer operações pós-reparação necessárias.
-

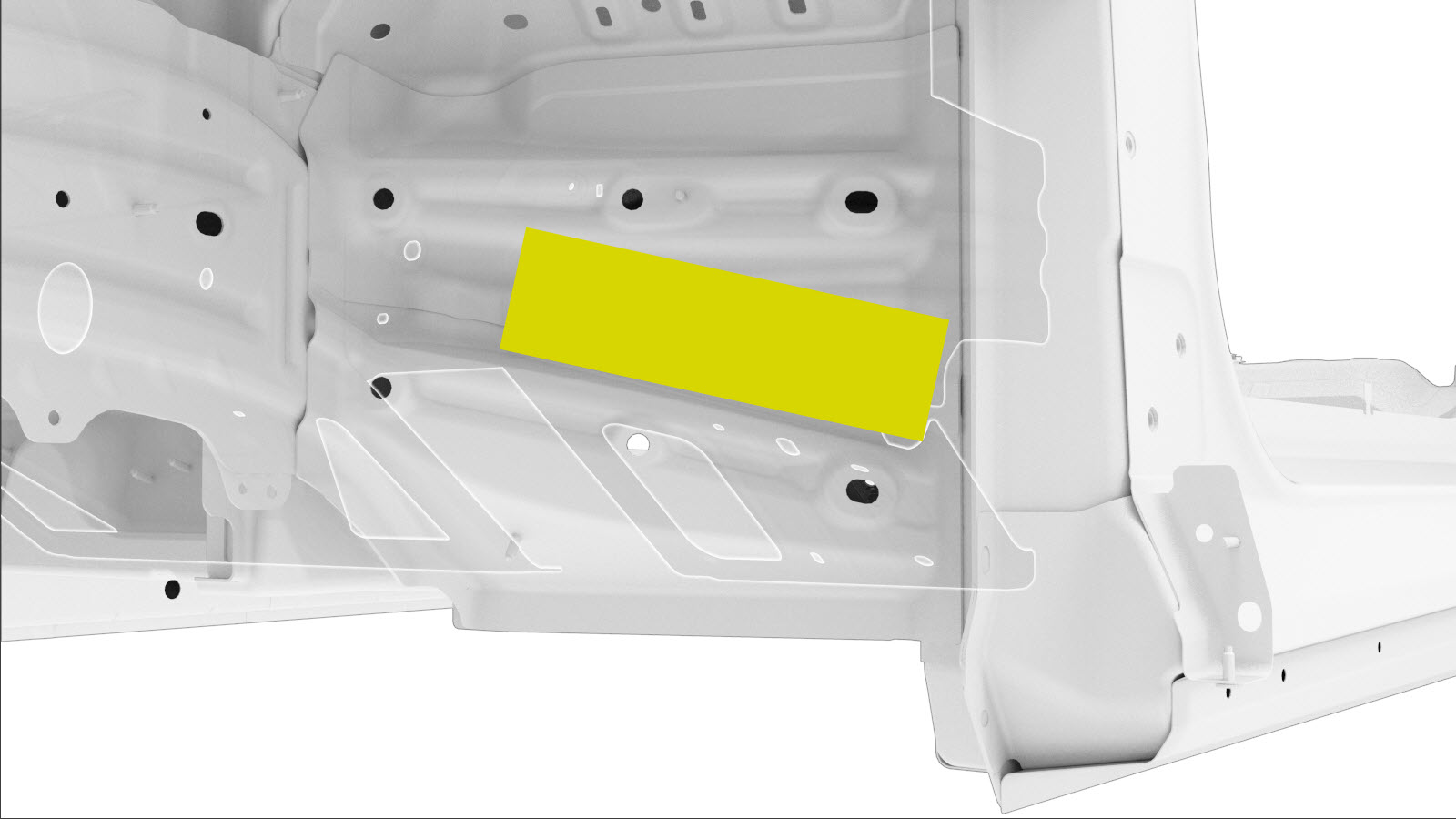

Após a conclusão da pintura, instale um remendo de butilo, conforme ilustrado, para cobrir os rebites instalados para fixar o conjunto de reforço do painel de instrumentos e a caixa estrutural.
- Instale o Wheel Arch Liner - Front - LH (Non-Structural Pack) (Remove and Replace).
- Instale o Insulator - Dash (Remove and Replace).
- Instale o Brake Lines - Front Bundle (Remove and Replace).
- Instale o Brake Pedal (Non-Structural Pack) (Remove and Replace).
