Tampa de fixação da subestrutura

Código de correção: 10101026502 10101026602 NOTA: salvo explicitamente indicado no procedimento, o código de correção acima inclui todo o trabalho necessário para a realização deste procedimento, incluindo os procedimentos de reparação após uma colisão associados. Não acumule códigos de correção de reparação após uma colisão, salvo explicitamente instruído. Adicione quais procedimentos mecânicos associados necessários para realizar este procedimento.

Lista de peças

Quantidade Descrição Imagem/Notas
1 BRACKET – SUBFRAME CAP ATTACHMENT (Tampa de fixação da subestrutura dianteira)
1 COLLAR – SUBFRAME FRONT (Anel de fixação da subestrutura dianteira)
7 Rebite estrutural de resistência elevada, 6,5 mm
1 Parafuso , HF,M12-1.75X99,[109],ZNFL,CMAT Número de peça Tesla 1461643-00-A.
ao encomendar peças, consulte o catálogo de peças e introduza o VIN do veículo a ser reparado para detetar as peças corretas (e os números de peças) para o veículo. Em alternativa, utilize a função de pesquisa no catálogo de peças para localizar uma peça específica para o veículo.

Procedimento de reparação

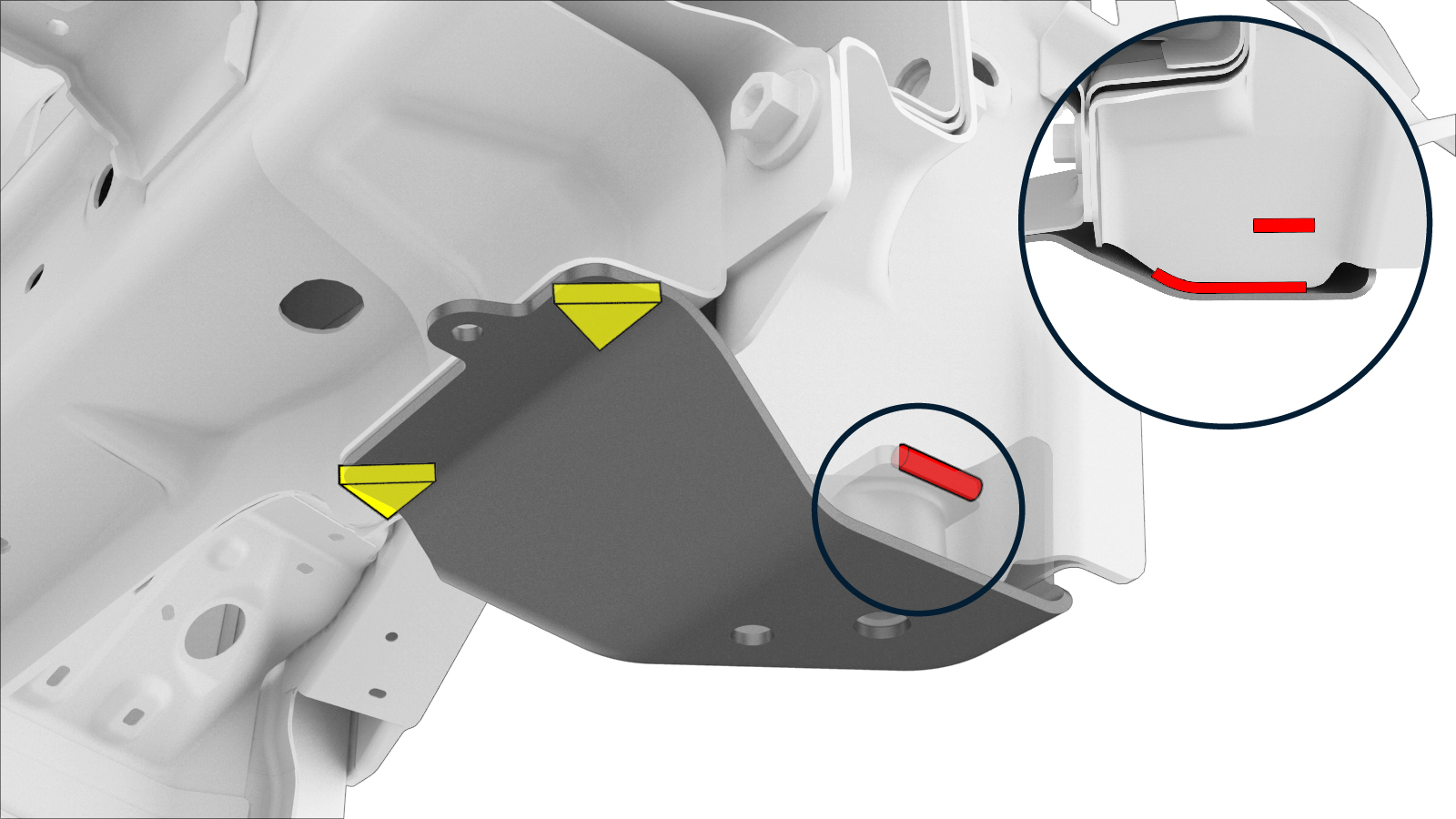

  1. Remova o componente original.

    ou soldaduras por pontos de fábrica

    Soldadura GMA

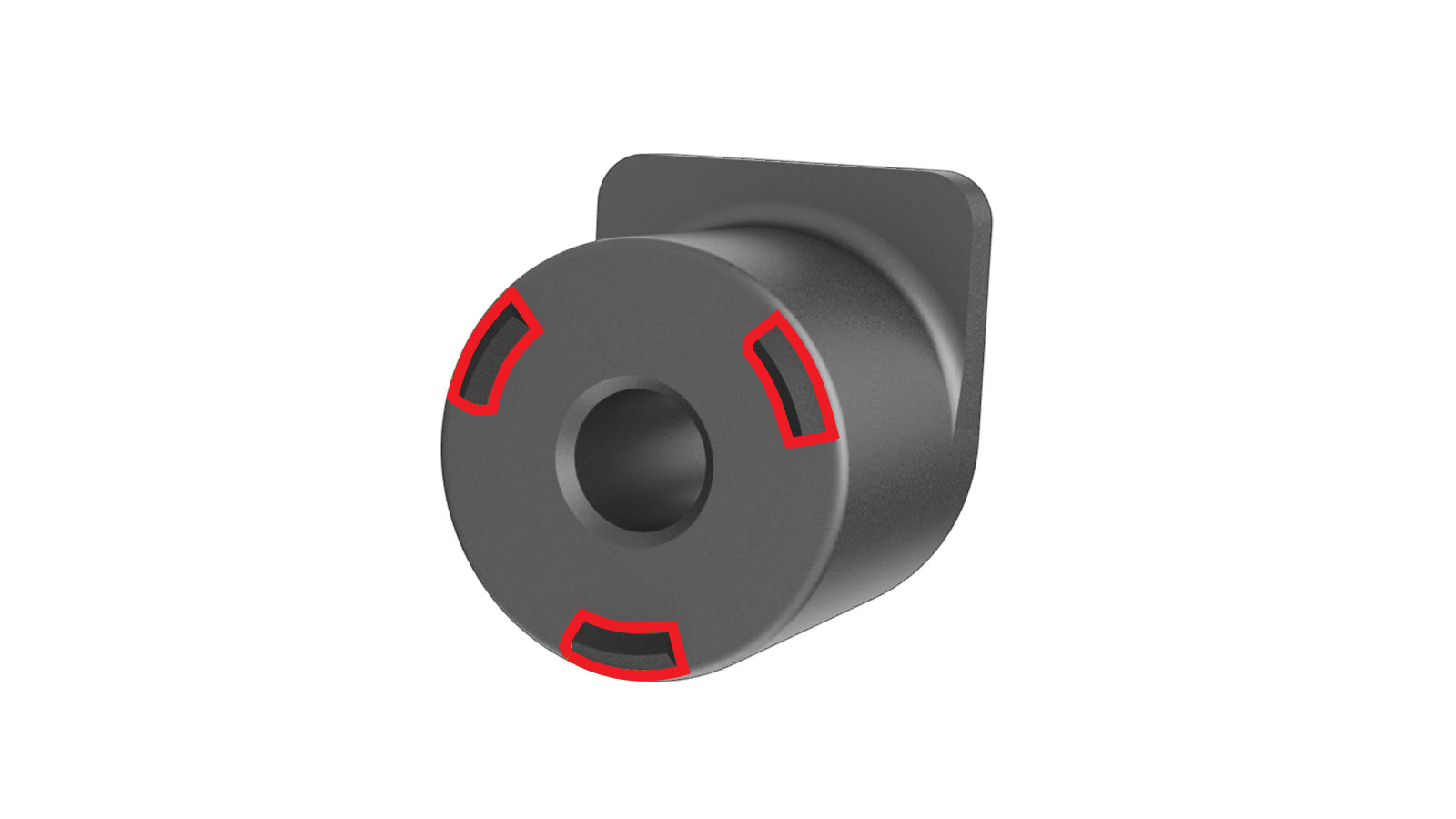

  2. Retifique as partes elevadas do COLLAR – SUBFRAME FRONT (realçadas a vermelho) para obter uma superfície de contacto plana.

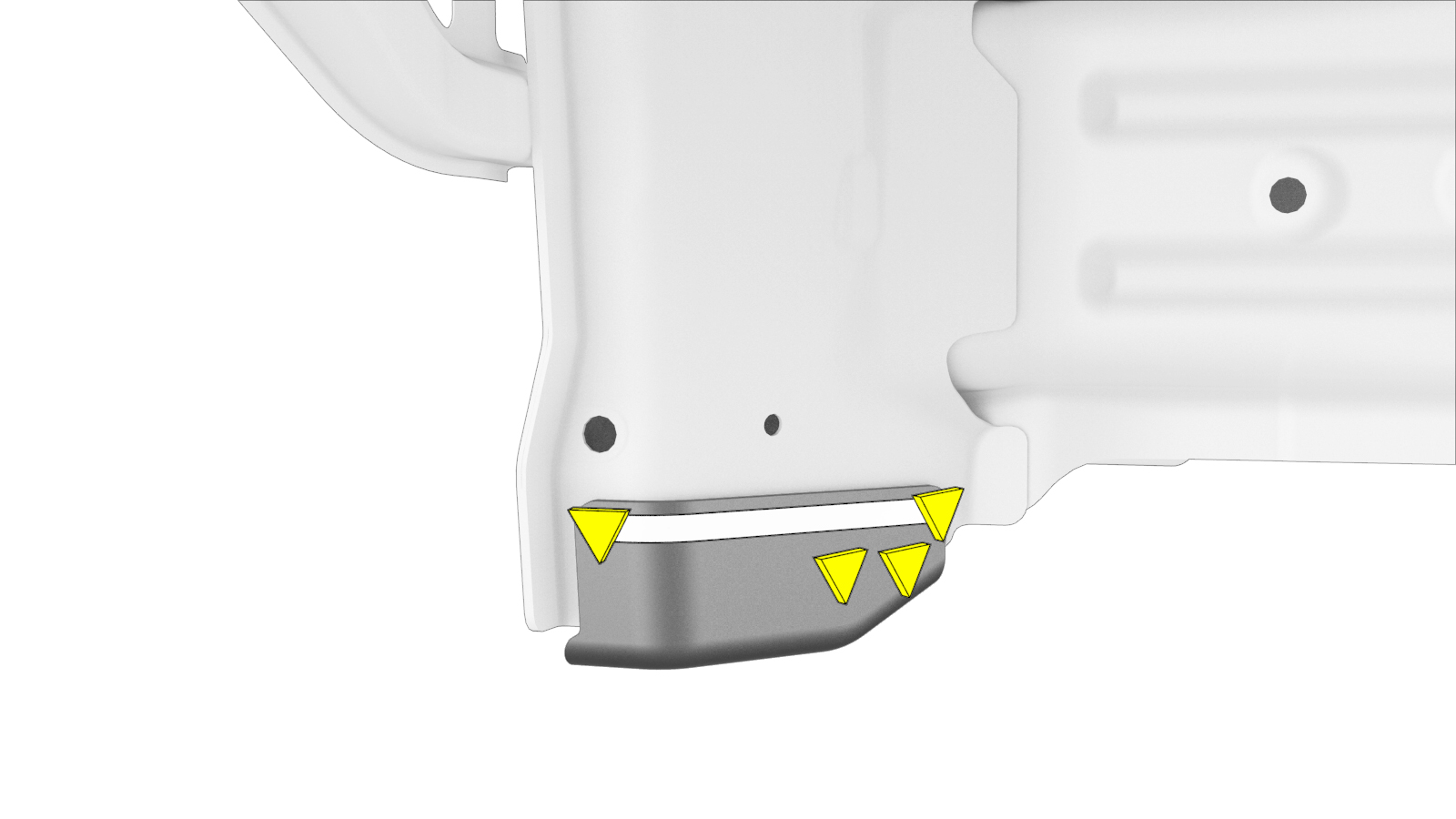

  3. Corte uma abertura no FRONT SUBFRAME SUPPORT PANEL para uma soldadura GMA.
    Ponto/linha de referência
    • A = 56 mm
    • B = 24 mm
    • C = 24 mm
    • D = 5 mm

    Linha de corte

  4. Prepare a instalação.
    ou rebites estruturais de resistência elevada, 6,5 mm
    ou rebites de soldadura de aço
    Informational PurposesAn informational icon, calling your attention
    Nota
    Perfure um orifício de 11 mm para cada rebite de soldadura de aço.
    ou parafusos
    Informational PurposesAn informational icon, calling your attention
    Nota
    Utilize o parafuso e um suporte de bancada de oficina para posicionar o BRACKET – SUBFRAME CAP ATTACHMENT e o COLLAR – SUBFRAME FRONT para soldadura GMA.

    Soldadura GMA

  5. Aplique adesivo estrutural nas superfícies de contacto do veículo e no novo componente ou componentes.
    Informational PurposesAn informational icon, calling your attention
    Nota
    Não aplique adesivo estrutural nas superfícies de contacto entre o COLLAR – SUBFRAME FRONT e o BRACKET – SUBFRAME CAP ATTACHMENT.
  6. Instale o novo componente ou componentes.
    Aperte o parafuso a 10 Nm.
    Informational PurposesAn informational icon, calling your attention
    Nota
    Aperte o parafuso para assentar completamente o COLLAR – SUBFRAME FRONT e o BRACKET – SUBFRAME CAP ATTACHMENT antes da soldadura GMA.
  7. Efetue a soldadura GMA.
    Soldadura GMA

    ou rebites de soldadura de aço

    Warning IconA warning icon, calling your attention to a possibly risky situation
    Aviso
    A não observância de todas as precauções de segurança de soldadura, incluindo a utilização de equipamento de proteção individual, pode provocar ferimentos graves ou danos materiais. Apenas os técnicos que tenham concluído a formação requerida pela Tesla em soldadura estão autorizados a soldar componentes estruturais em veículos Tesla.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    Aviso
    Para manter a integridade contra acidentes do veículo, utilize apenas os fios de soldadura aprovados e uma máquina de soldar GMA aprovada para a realização de soldaduras GMA em veículos Tesla. Consulte Fio de soldadura e máquinas de soldar com arco metálico gasoso (GMA) aprovados para obter informações sobre fios de soldadura e máquinas de soldar GMA aprovados.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    CUIDADO
    Não efetue soldaduras num veículo Tesla antes de realizar o procedimento de isolamento elétrico do veículo (consulte o manual de manutenção específico do veículo para obter mais informações sobre o procedimento de isolamento elétrico do veículo). Efetuar soldaduras com um sistema de alta ou baixa tensão com corrente elétrica num veículo Tesla pode danificar componentes do veículo.
    Informational PurposesAn informational icon, calling your attention
    Nota
    antes da soldadura GMA, deve ser efetuado um teste de soldadura utilizando material do mesmo calibre e do mesmo tipo para se certificar de que as configurações do equipamento de soldadura produzem uma soldadura satisfatória.
    Informational PurposesAn informational icon, calling your attention
    Nota
    Quando a soldadura GMA estiver concluída, retire e elimine o parafuso que fixa o COLLAR – SUBFRAME FRONT ao BRACKET – SUBFRAME CAP ATTACHMENT.
  8. Realize quaisquer operações pós-reparação necessárias.
