上侧梁内件总成

校正代码： 10100117202 10100117302 注意：除非本程序中有明确规定，否则上述校正代码涵盖执行本程序（包括关联碰撞维修程序以及服务程序）所需的所有碰撞维修和服务维修工作。除非明确要求，否则请勿堆叠碰撞维修校正代码。可能需要进行额外维修，具体视车辆损坏情况确定。

零件清单

数量 描述 图片/备注

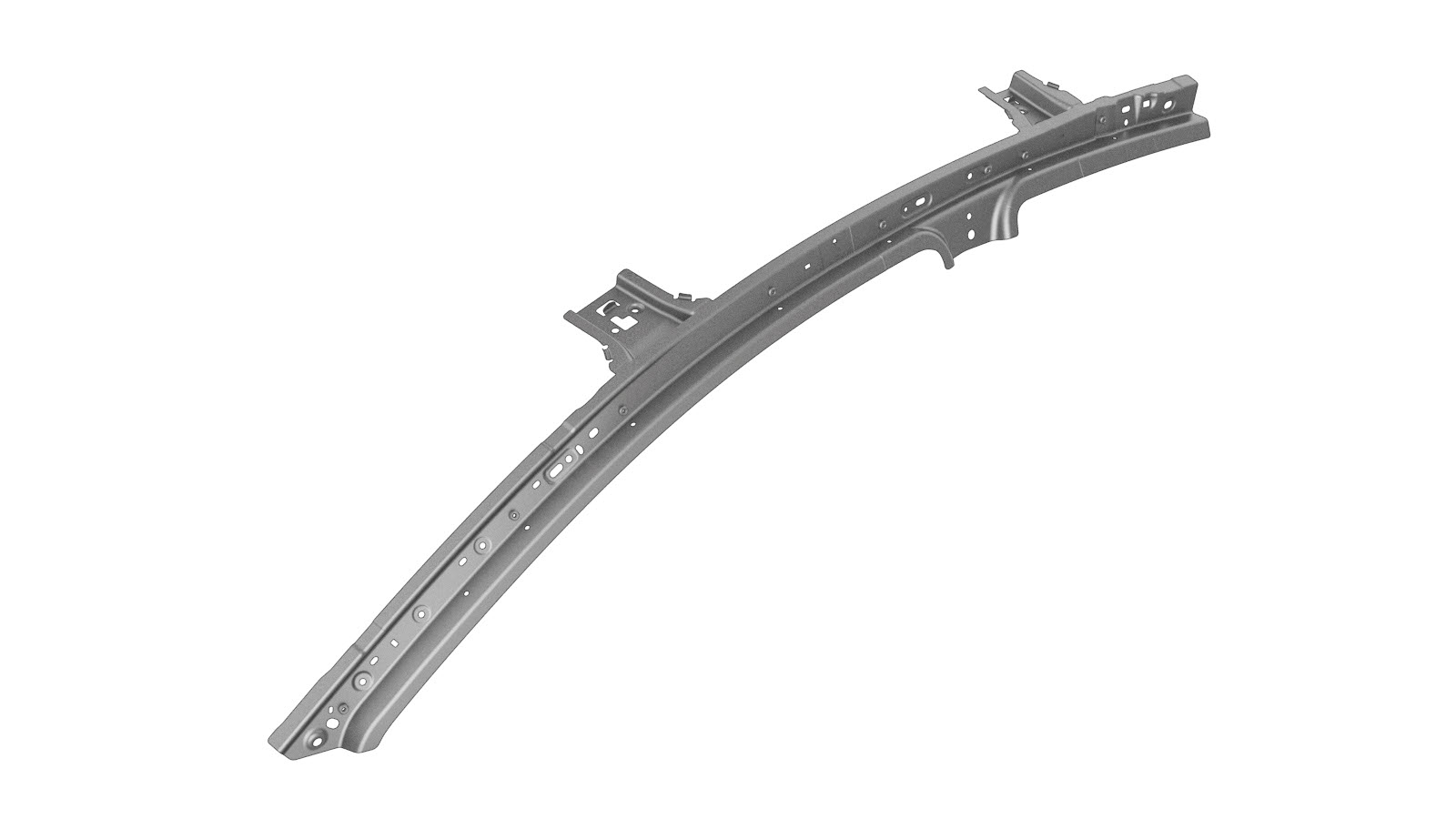

1 M3 ASY CANTRAIL（上侧梁内件总成）
11 结构型灯笼铆钉，6.5 mm

如需订购零件，请参阅零件目录，输入需维修车辆 VIN，查找车辆正确零件（以及零件号）。或者，也可以在零件目录中搜索，查找车辆专用零件。

维修程序

  1. 拆卸 保险杠饰板总成 - 后（拆卸和安装） ((拆卸和安装))。
  2. 拆卸 挡风玻璃总成（左驾驶） ((拆卸和更换))。
  3. 拆卸 玻璃 - 车顶 ((拆卸和更换))。
  4. 拆卸 挡风玻璃 - 后 ((拆卸和更换))。
  5. 拆卸 车门总成 - 前 - 左侧 ((拆卸和安装))。
  6. 拆卸 铰链 - 前车门 - 下 - 左侧 ((拆卸和更换))。
  7. 拆卸 铰链 - 前车门 - 上 - 左侧 ((拆卸和更换))。
  8. 拆卸 车门总成 - 后 - 左侧 ((拆卸和安装))。
  9. 拆卸 铰链 - 后车门 - 上 - 左侧 ((拆卸和更换))。
  10. 拆卸 铰链 - 后车门 - 下 - 左侧 ((拆卸和更换))。
  11. 拆卸 翼子板总成 - 前 - 左侧 ((拆卸和安装))。
  12. 拆卸 轮拱内衬 - 前 - 左侧 ((拆卸和更换))。
  13. 拆卸 罩盖 - 门槛条 - 下 - 左侧 ((拆卸和更换))。
  14. 拆卸 前备箱盖总成（拆卸和更换） ((拆卸和更换))。
  15. 拆卸 后备箱总成 ((拆卸和安装))。
  16. 拆卸 铰链 - 电动尾门 - 左侧 ((拆卸和更换))。
  17. 拆卸 充电端口盖板 - 充电端口 - NA ((拆卸和更换))。
  18. 拆卸 密封条 - 主 - 车身 - 前 - 左侧 ((拆卸和更换))。
  19. 拆卸 密封条 - 主 - 车身 - 后 - 右侧 ((拆卸和更换))。
  20. 拆卸 地毯 - 后 - 座舱 ((拆卸和更换))。
  21. 拆卸 地毯 - 前 - 左侧 ((拆卸和更换))。
  22. 拆卸 座椅总成 - 第一排 - 左侧 ((拆卸和更换))。
  23. 拆卸 车身控制器模块 - 左侧 ((拆卸和更换))。
  24. 拆卸 帘式气囊 - 右侧（右驾驶） ((拆卸和更换))。
  25. 拆卸A 柱外件加固板。

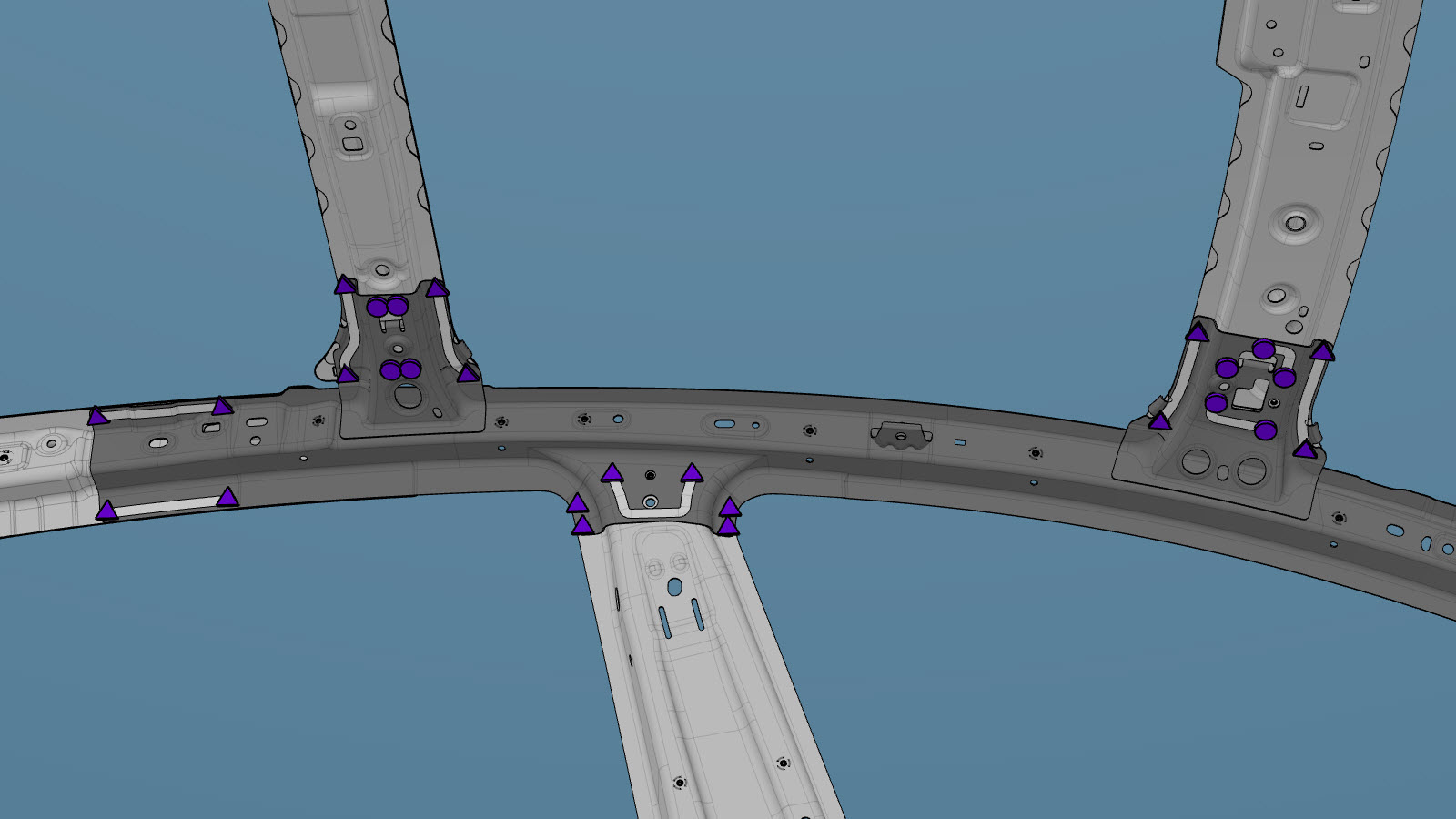

  26. 拆卸原装部件。

    或 原厂点焊焊缝

  27. 将新组件放置到位并可靠紧固。
    Informational PurposesAn informational icon, calling your attention
    注
    请参阅尺寸规格，确保该组件与相邻组件具有正确的相对位置。

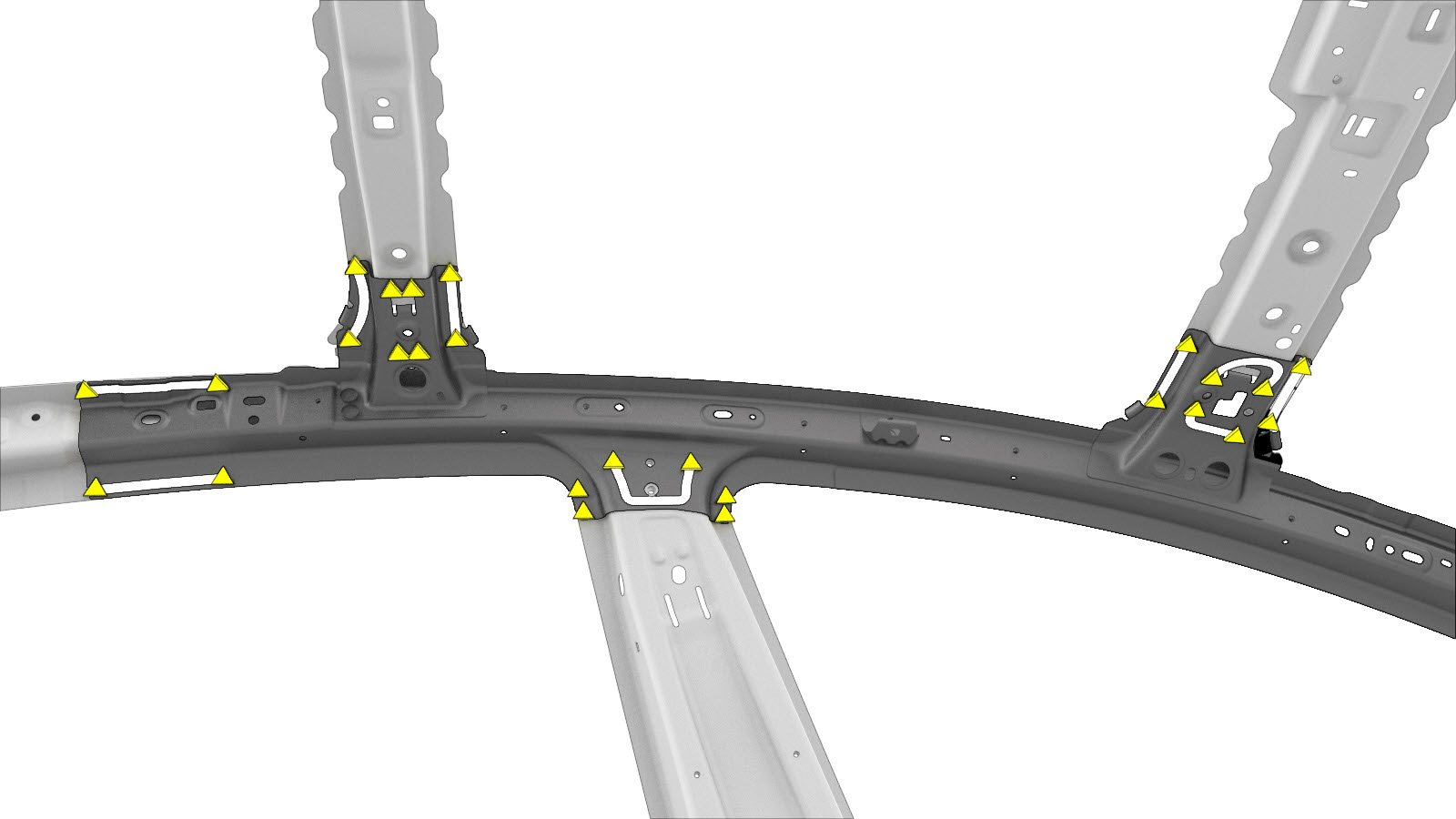

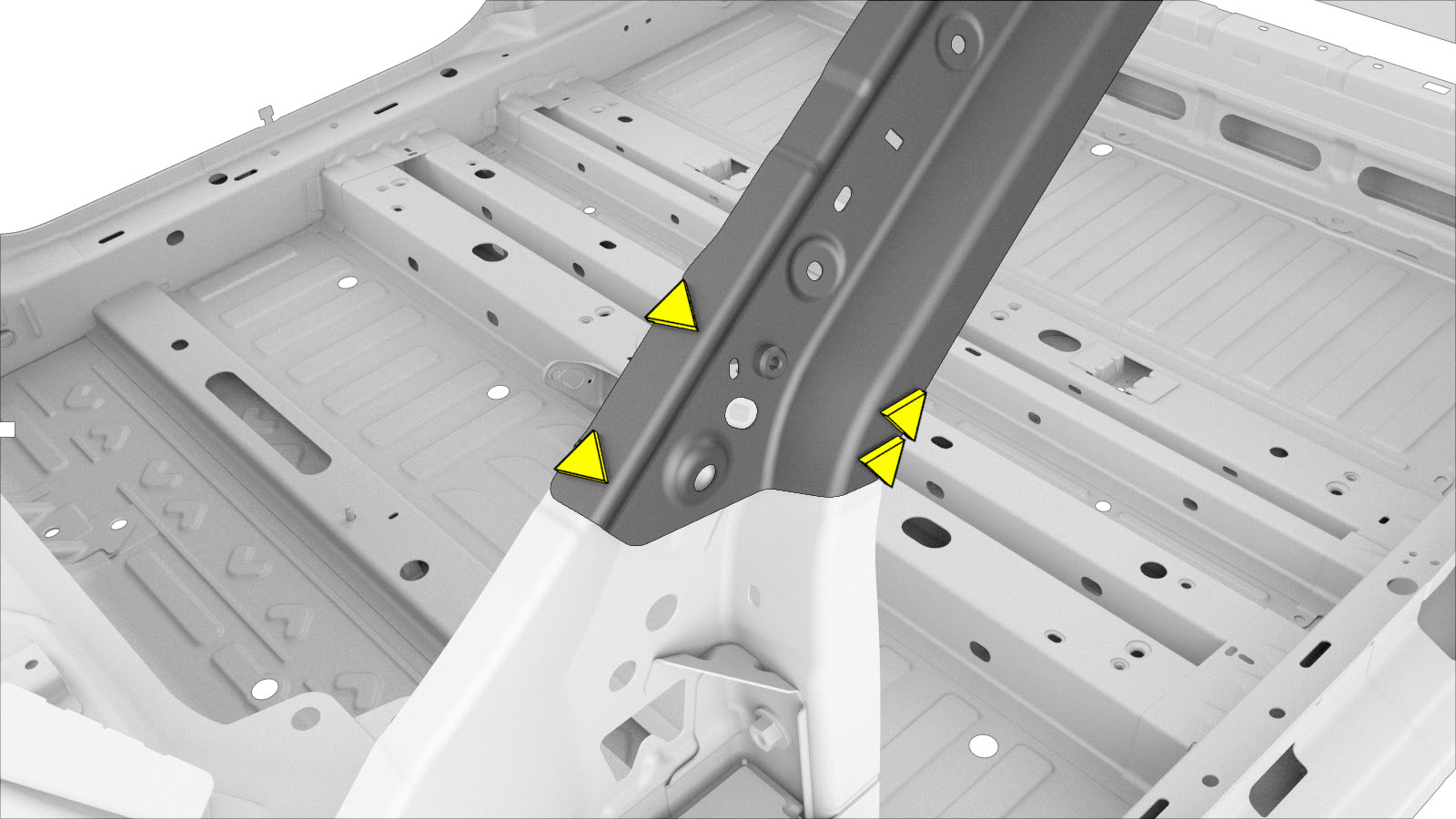

  28. 准备安装。

    或 结构型灯笼铆钉，6.5 毫米

    或 安装点焊焊缝

  29. 在车辆接合面以及新部件上涂抹结构型粘合剂。
  30. 安装新部件。

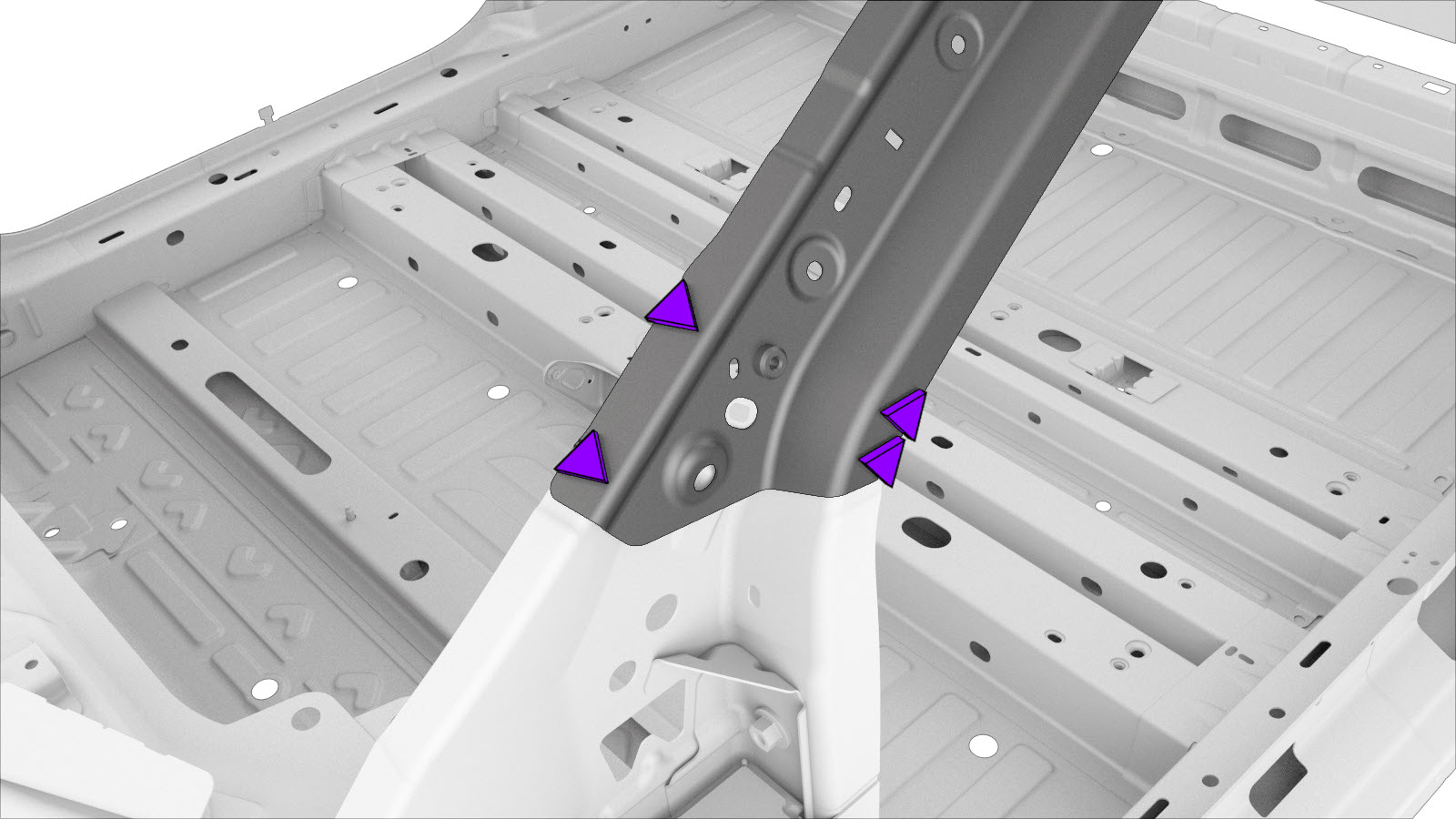

  31. 执行电阻点焊。
    或 安装点焊焊缝
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    未遵守包括使用个人防护装备在内的任何焊接安全注意事项，可能导致严重的人身伤害或财产损失。只有已完成 Tesla 认可的焊接培训课程的维修技师才有权在 Tesla 车辆上焊接结构组件。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    切勿在执行车辆电气绝缘程序前焊接 Tesla 车辆（请参阅车辆专用维修手册，了解有关车辆电气绝缘程序的更多信息）。在具有通电高压或低压系统的 Tesla 车辆上进行焊接可能会损坏车辆部件。
  32. 安装A 柱外件加固板。
  33. 执行任何必要的维修后操作。
  34. 安装 帘式气囊 - 右侧（右驾驶） ((拆卸和更换))。
  35. 安装 车身控制器模块 - 左侧 ((拆卸和更换))。
  36. 安装 座椅总成 - 第一排 - 左侧 ((拆卸和更换))。
  37. 安装 地毯 - 前 - 左侧 ((拆卸和更换))。
  38. 安装 地毯 - 后 - 座舱 ((拆卸和更换))。
  39. 安装 密封条 - 主 - 车身 - 后 - 右侧 ((拆卸和更换))。
  40. 安装 密封条 - 主 - 车身 - 前 - 左侧 ((拆卸和更换))。
  41. 安装 充电端口盖板 - 充电端口 - NA ((拆卸和更换))。
  42. 安装 铰链 - 电动尾门 - 左侧 ((拆卸和更换))。
  43. 安装 后备箱总成 ((拆卸和安装))。
  44. 安装 前备箱盖总成（拆卸和更换） ((拆卸和更换))。
  45. 安装 罩盖 - 门槛条 - 下 - 左侧 ((拆卸和更换))。
  46. 安装 轮拱内衬 - 前 - 左侧 ((拆卸和更换))。
  47. 安装 翼子板总成 - 前 - 左侧 ((拆卸和安装))。
  48. 安装 铰链 - 后车门 - 下 - 左侧 ((拆卸和更换))。
  49. 安装 铰链 - 后车门 - 上 - 左侧 ((拆卸和更换))。
  50. 安装 车门总成 - 后 - 左侧 ((拆卸和安装))。
  51. 安装 铰链 - 前车门 - 上 - 左侧 ((拆卸和更换))。
  52. 安装 铰链 - 前车门 - 下 - 左侧 ((拆卸和更换))。
  53. 安装 车门总成 - 前 - 左侧 ((拆卸和安装))。
  54. 安装 挡风玻璃 - 后 ((拆卸和更换))。
  55. 安装 玻璃 - 车顶 ((拆卸和更换))。
  56. 安装 挡风玻璃总成（左驾驶） ((拆卸和更换))。
  57. 安装 保险杠饰板总成 - 后（拆卸和安装） ((拆卸和安装))。
