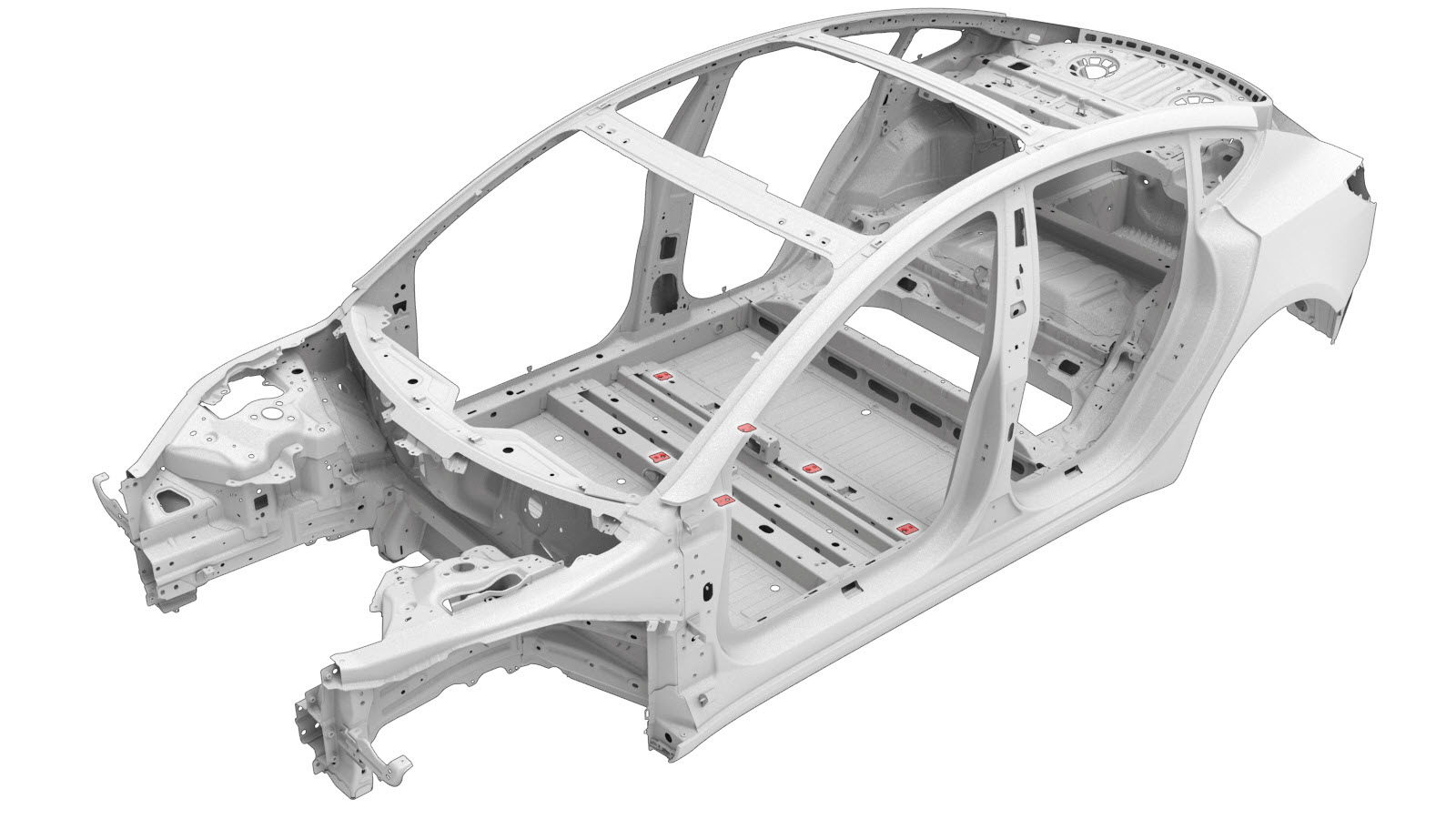

前排座椅支座加固板（前部内侧和后部全侧）

校正代码： 10101028202 注意：除非本程序中有明确规定，否则上述校正代码涵盖执行本程序（包括关联碰撞维修程序以及服务程序）所需的所有碰撞维修和服务维修工作。除非明确要求，否则请勿堆叠碰撞维修校正代码。可能需要进行额外维修，具体视车辆损坏情况确定。

零件清单

数量 描述 图片/备注

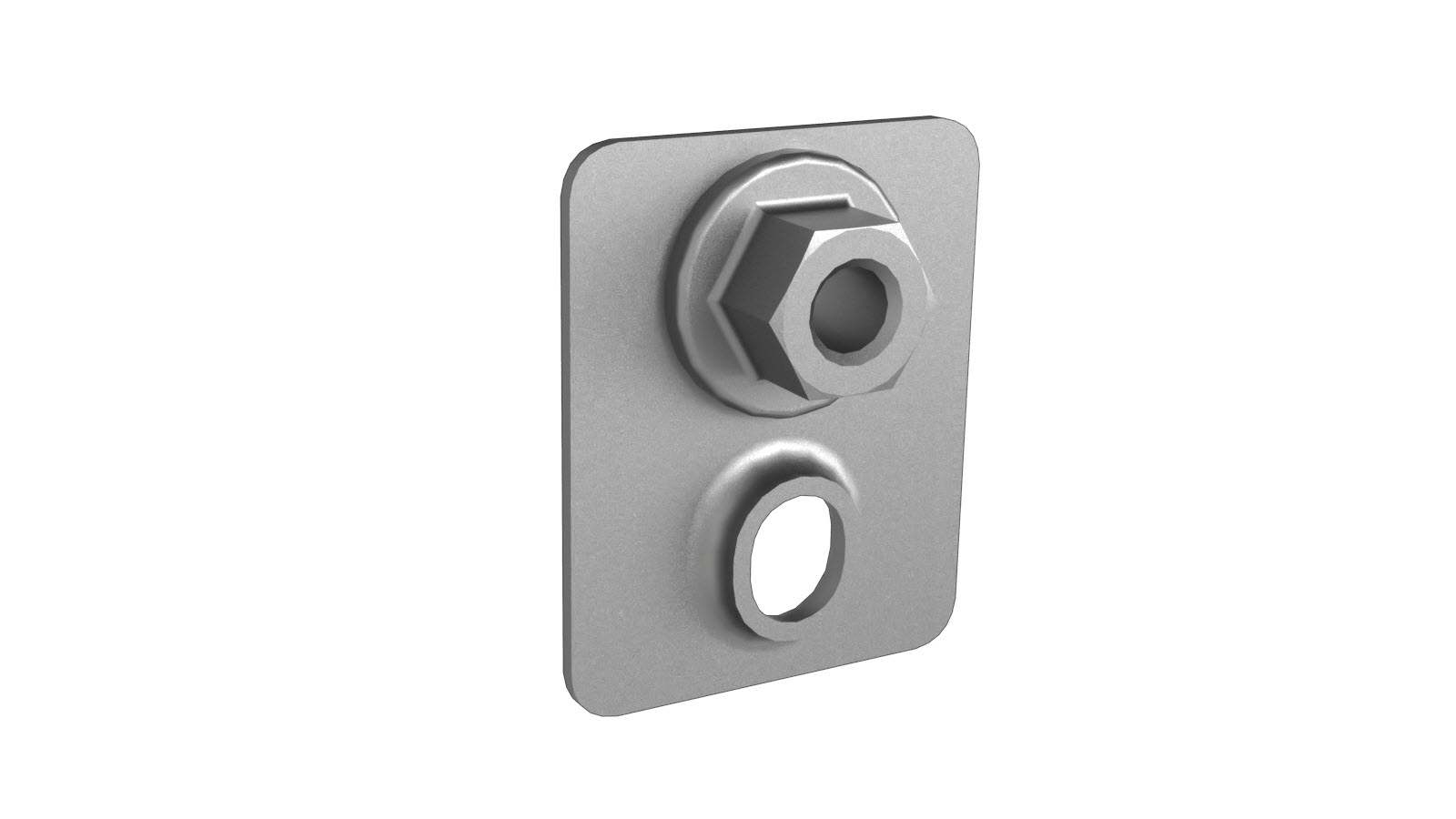

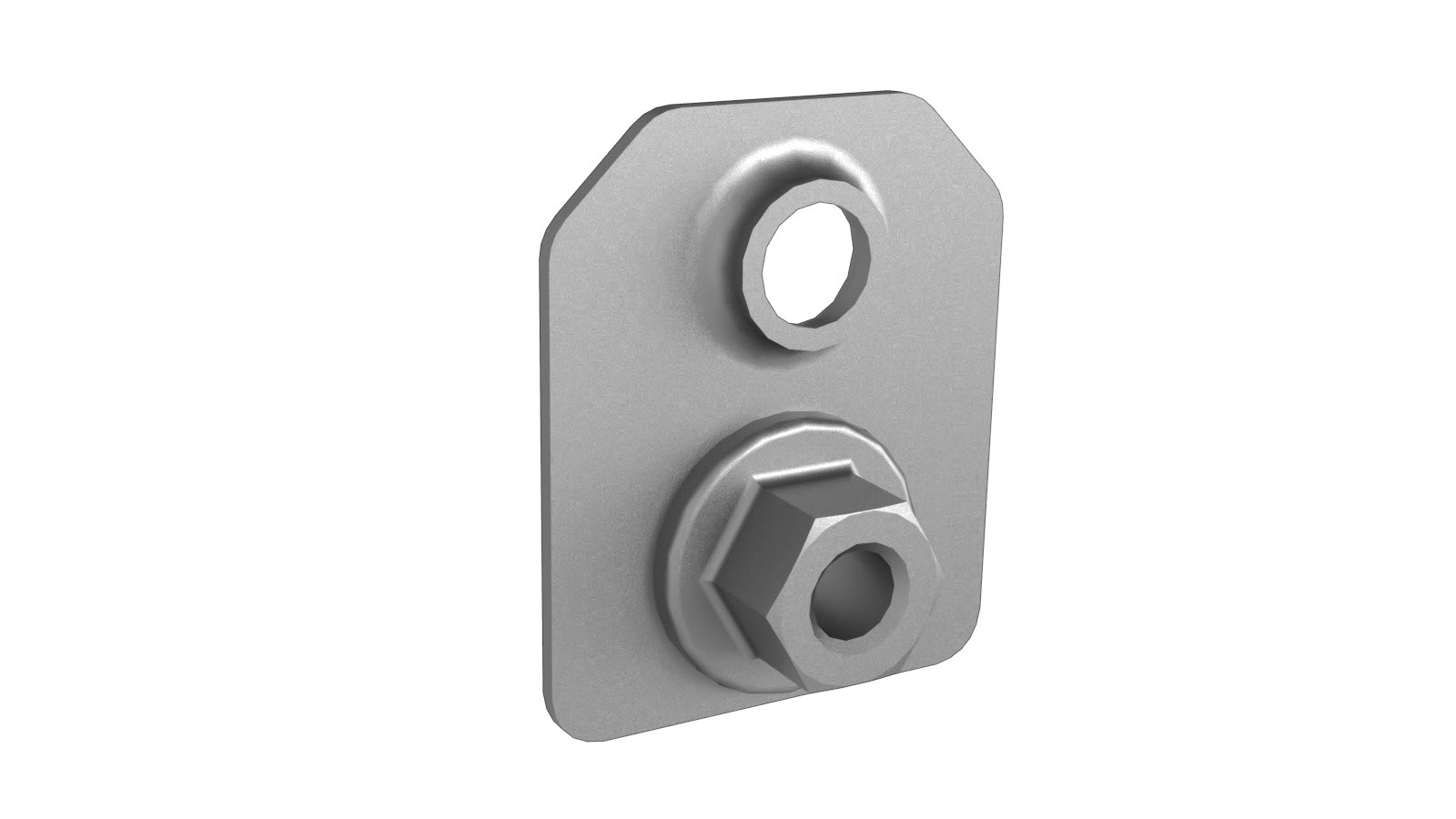

1 ASY – FSF SEAT MOUNT REINF（前排座椅支座加固板 - 前部和后部外侧）
注
此零件更换所有前排座椅支座前部加固板和前排座椅支座后部外侧加固板。但不更换前排座椅支座后部内侧加固板。

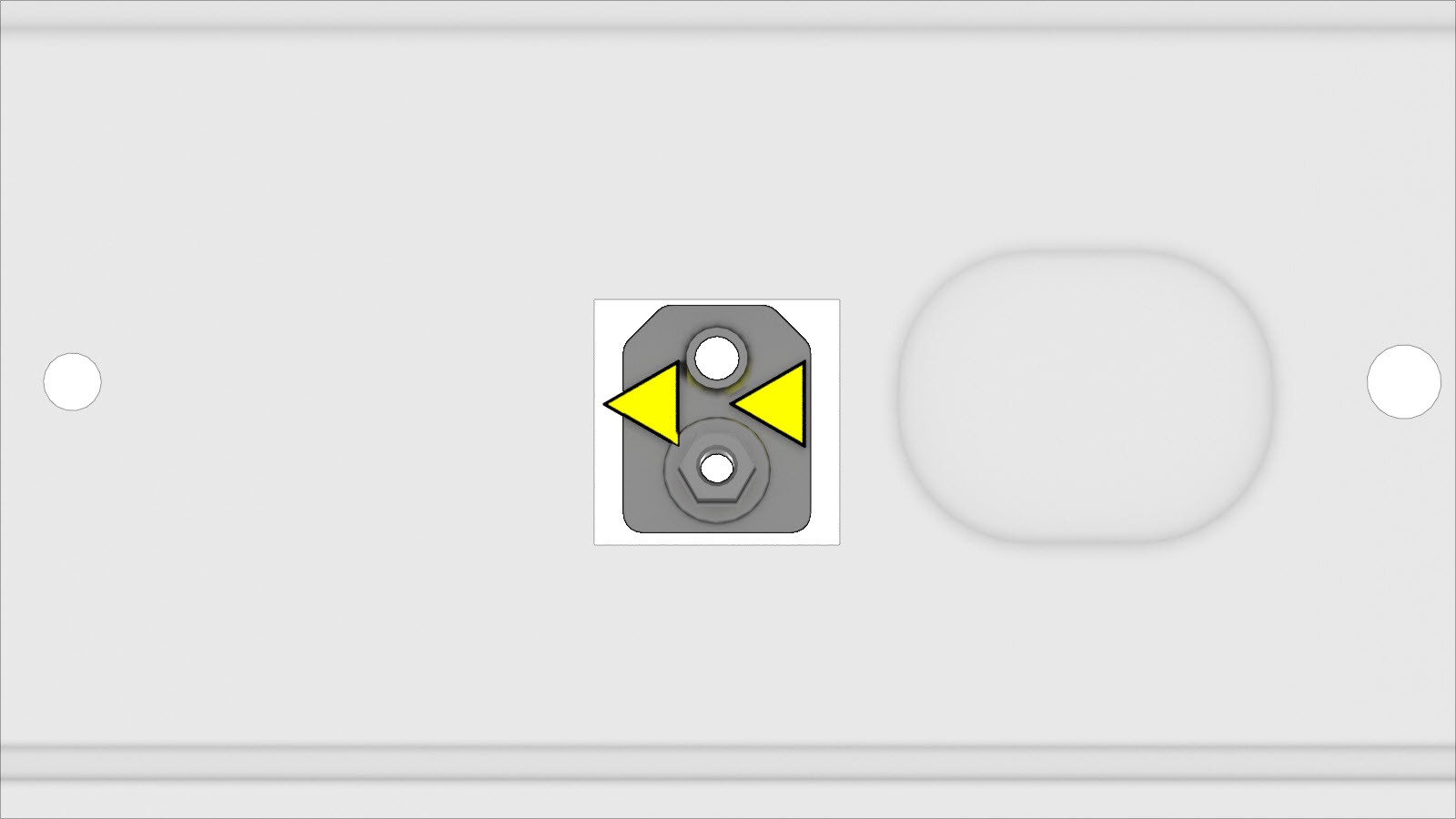

1 MY ASY – REINF FSR CROSSMEMBER INBOARD SVC E-COATED（前排座椅支座加固板 - 后部内侧）
注
此零件仅更换前排座椅后部内侧加固板：不更换前排座椅支座前部加固板或前排座椅支座后部外侧加固板。

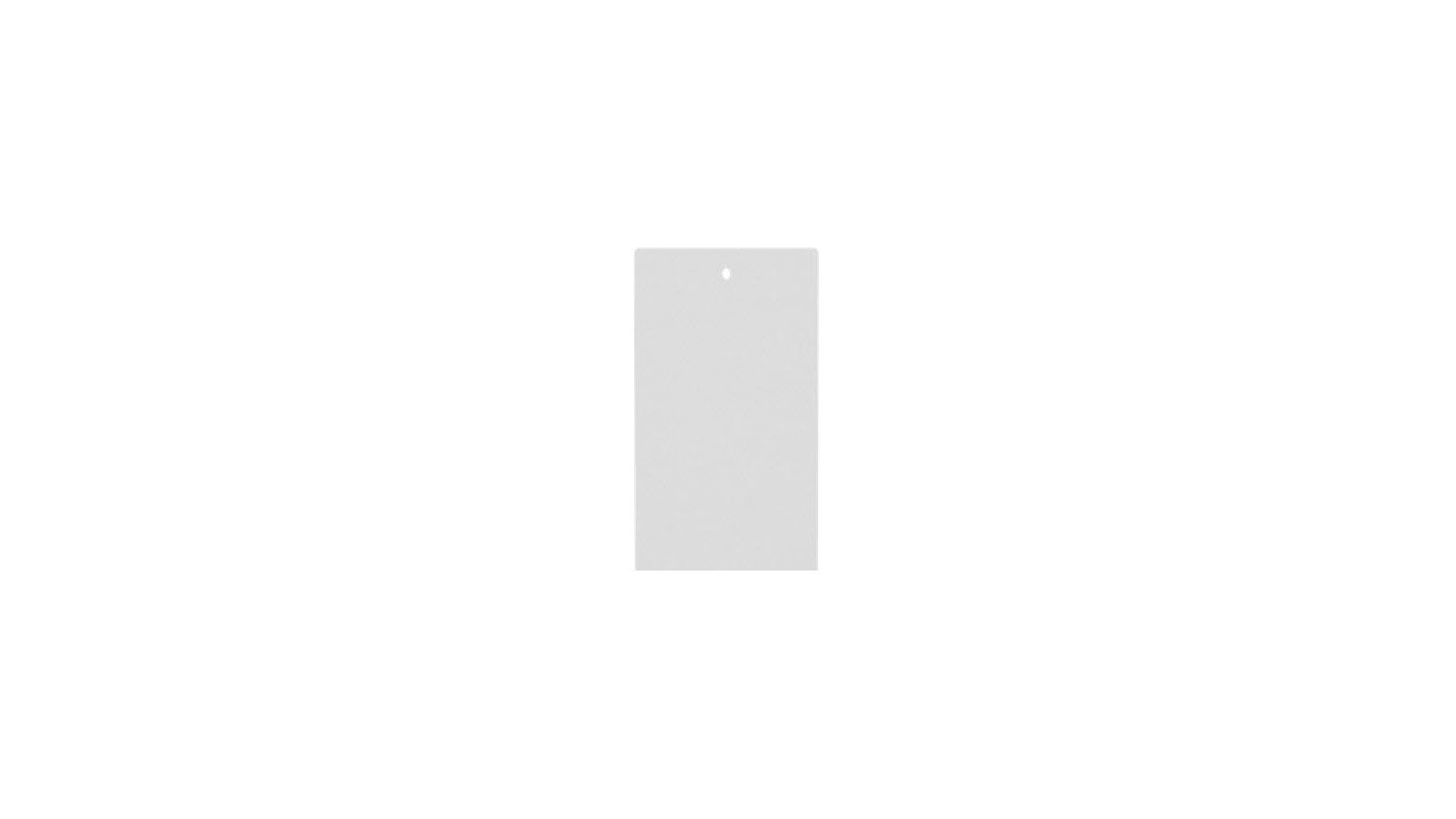

1 M3 FLOOR PANEL PATCH

如需订购零件，请参阅零件目录，输入需维修车辆 VIN，查找车辆正确零件（以及零件号）。或者，也可以在零件目录中搜索，查找车辆专用零件。

维修程序

  1. 拆卸 中控台总成 ((拆卸和更换))。
  2. 拆卸 地毯 - 前 - 左侧 ((拆卸和更换))。
  3. 拆卸 地毯 - 前 - 右侧 ((拆卸和更换))。
  4. 拆卸 地毯 - 后 - 座舱 ((拆卸和更换))。
  5. 拆卸 高压电池（后轮驱动） ((拆卸和更换))。
  6. 针对即将更换的座椅支座加固板，在底板底面切出一个孔，以便对受损的组件进行操作。
    注
    切勿切割无需更换的支座下方的底板。
    注
    切割底板时，切勿损坏底板横梁。

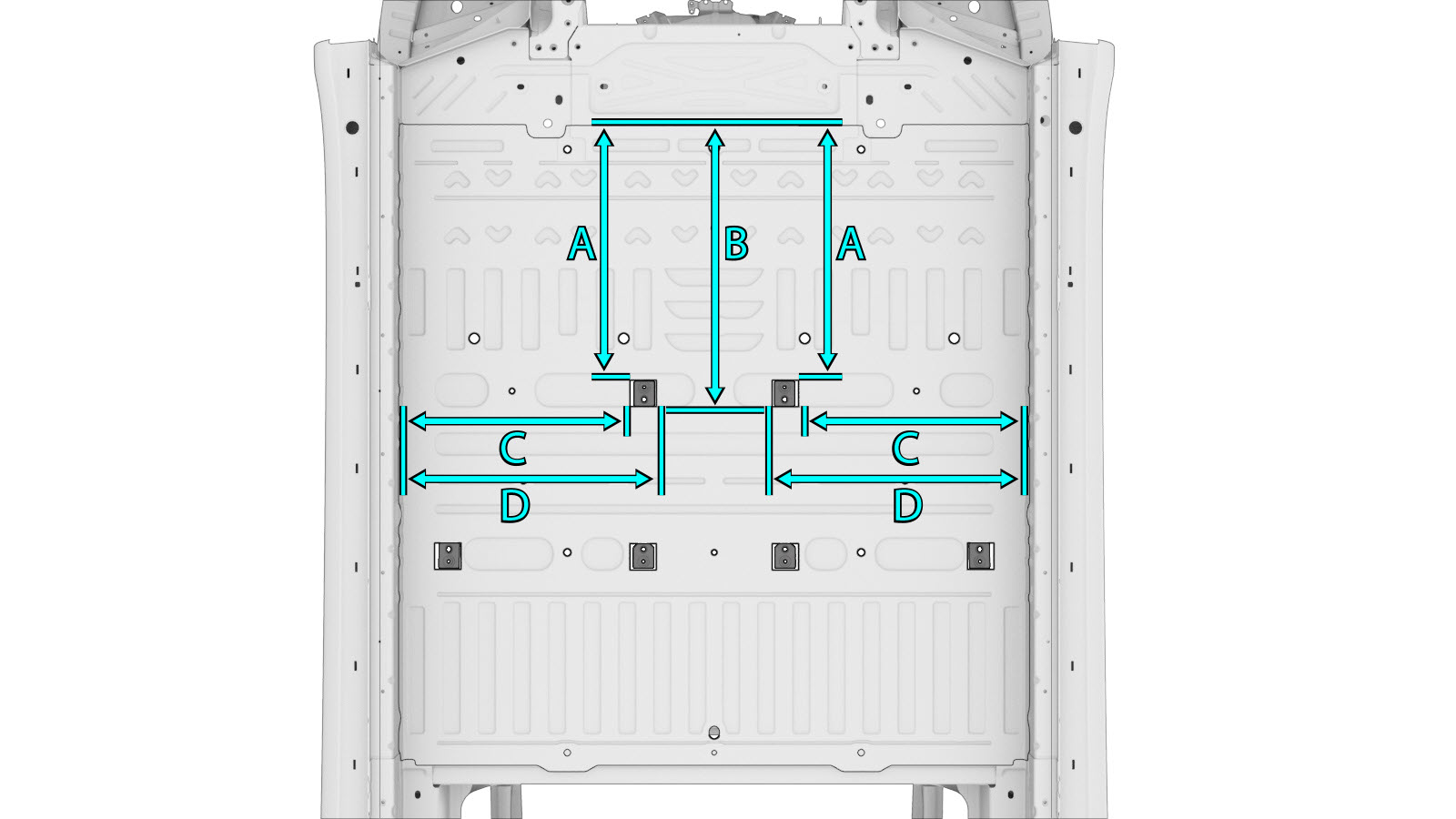

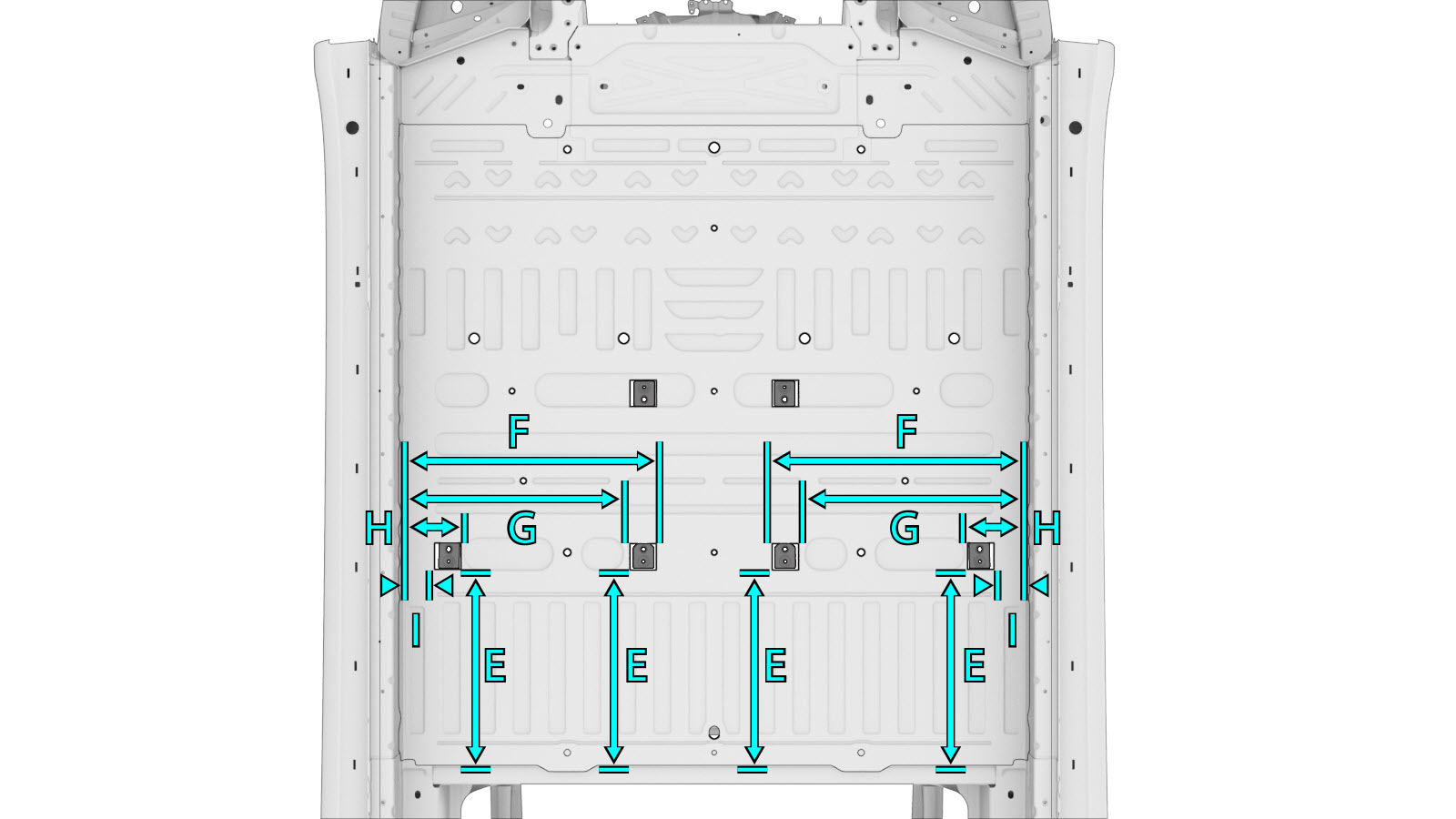

    参考线/点
    • A = 564 毫米
    • B = 623 毫米。
    • C = 503 毫米。
    • D = 563 毫米。
    • E = 433 毫米。
    • F = 561 毫米。
    • G = 501 毫米。
    • H = 127 毫米。
    • I = 67 毫米。

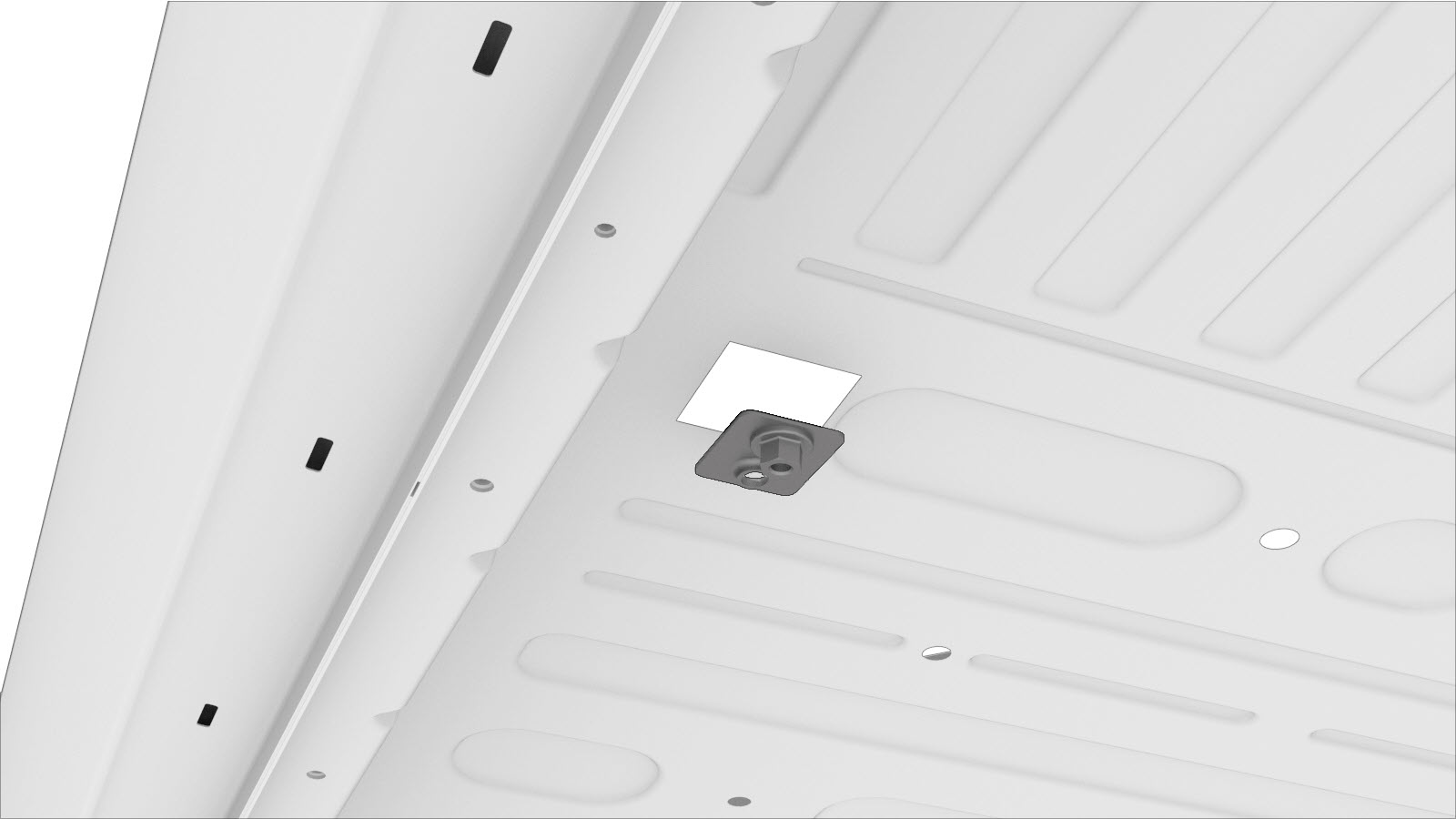

  7. 拆卸原装部件。

    或 原厂点焊焊缝

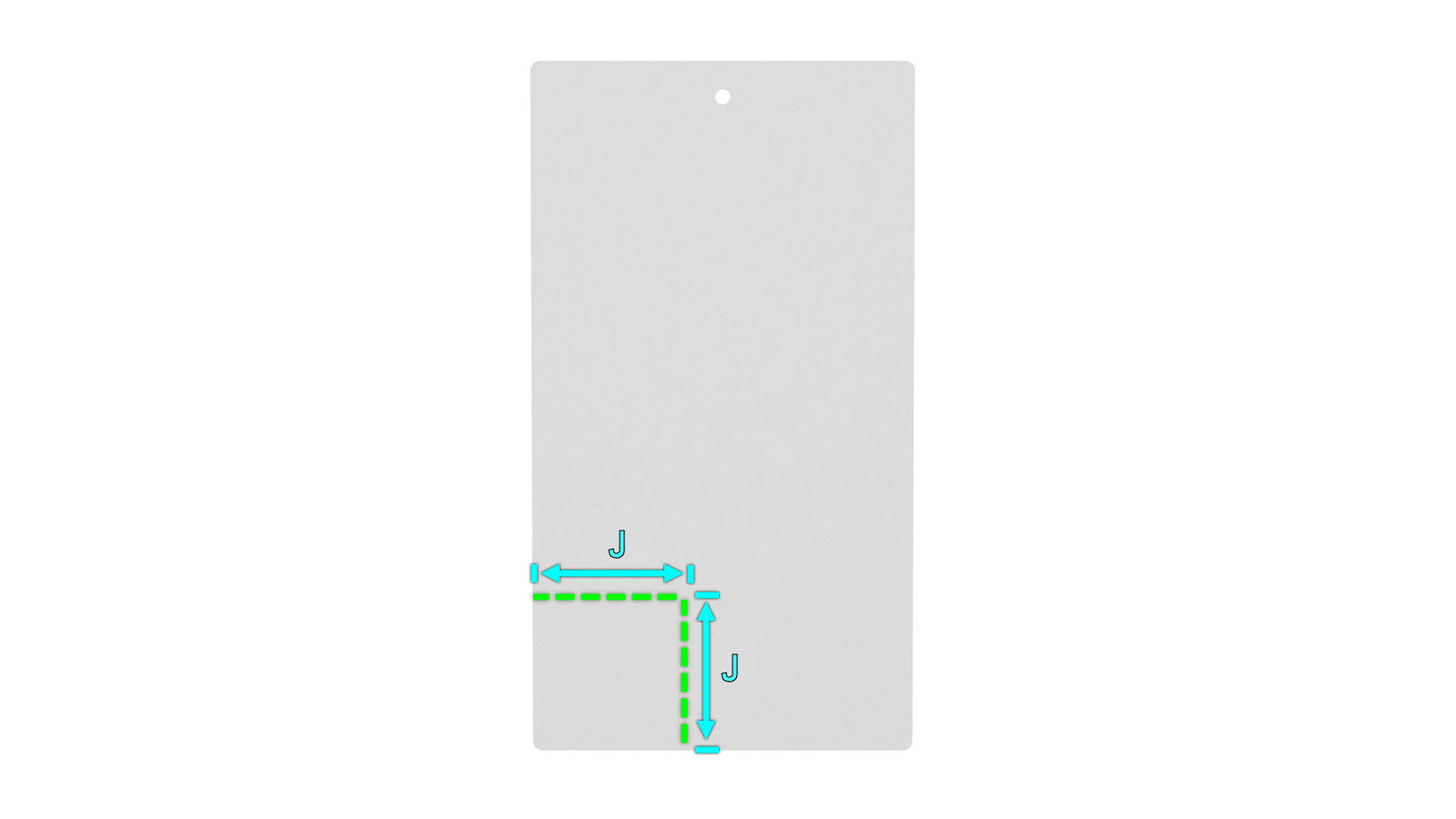

  8. 按下方所示切割底板补片，以便为底板维修区域制作一个盖子。

    切割线

    参考线/点

    • J = 78 毫米。
  9. 准备安装。
    注
    仅可使用结构型粘合剂安装新组件。
  10. 在车辆接合面以及新部件上涂抹结构型粘合剂。
  11. 安装新部件。
    注
    使用螺栓或夹具将座椅支座加固板临时固定在横梁下方，直至结构型粘合剂凝固。

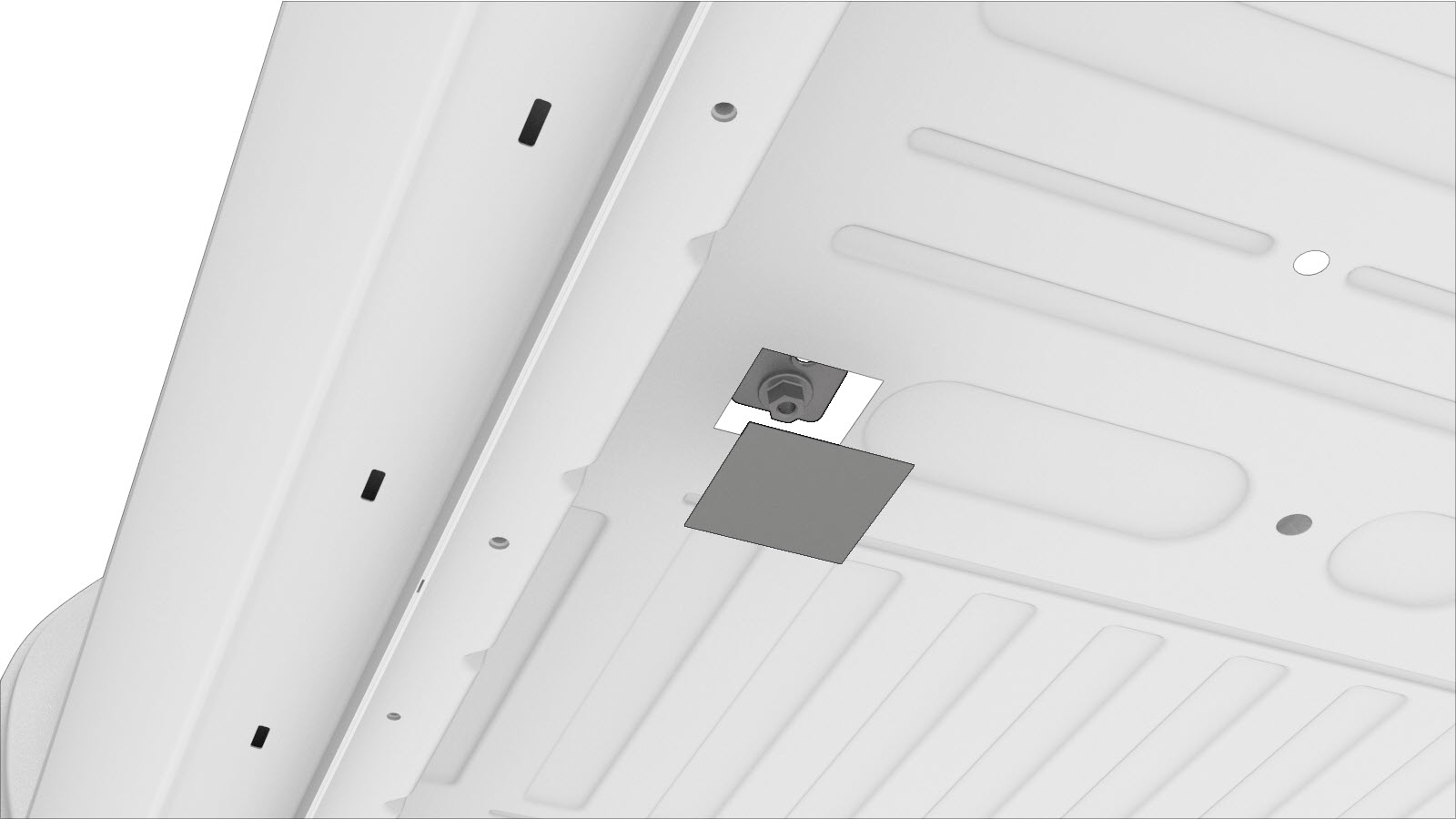

  12. 在检修口上方安装底板补片。
  13. 执行任何必要的维修后操作。
  14. 安装 高压电池（后轮驱动） ((拆卸和更换))。
  15. 安装 地毯 - 后 - 座舱 ((拆卸和更换))。
  16. 安装 地毯 - 前 - 右侧 ((拆卸和更换))。
  17. 安装 地毯 - 前 - 左侧 ((拆卸和更换))。
  18. 安装 中控台总成 ((拆卸和更换))。
