B 柱内件总成（完整）
校正代码：
10100117002
10100117102
注意：除非本程序中有明确规定，否则上述校正代码涵盖执行本程序（包括关联碰撞维修程序以及服务程序）所需的所有碰撞维修和服务维修工作。除非明确要求，否则请勿堆叠碰撞维修校正代码。可能需要进行额外维修，具体视车辆损坏情况确定。
维修信息
- 在开始本程序之前，请查看所有碰撞维修一般实践和安全文档并佩戴适当的 PPE（个人防护装备）。
- 执行本程序时，请将车辆正确固定到车架工作台上。
零件清单
维修程序
- 拆卸 玻璃 - 车顶 ((拆卸和更换))。
- 拆卸 挡风玻璃 - 后 ((拆卸和更换))。
- 拆卸 车门总成 - 后 - 左侧 ((拆卸和安装))。
- 拆卸 铰链 - 后车门 - 上 - 左侧 ((拆卸和更换))。
- 拆卸 铰链 - 后车门 - 下 - 左侧 ((拆卸和更换))。
- 拆卸 罩盖 - 门槛条 - 下 - 左侧 ((拆卸和更换))。
- 拆卸 密封条 - 主 - 车身 - 前 - 左侧 ((拆卸和更换))。
- 拆卸 密封条 - 主 - 车身 - 后 - 右侧 ((拆卸和更换))。
- 拆卸 帘式气囊 - 右侧（右驾驶） ((拆卸和更换))。
- 拆卸 支架 - B 柱 - 左侧 ((拆卸和更换))。
- 拆卸 安全带卷收器 - 第一排 - 驾驶位 ((拆卸和更换))。
- 拆卸 地毯 - 后 - 座舱 ((拆卸和更换))。
- 拆卸 地毯 - 前 - 左侧 ((拆卸和更换))。
-
拆卸B 柱外件（整体）。
-

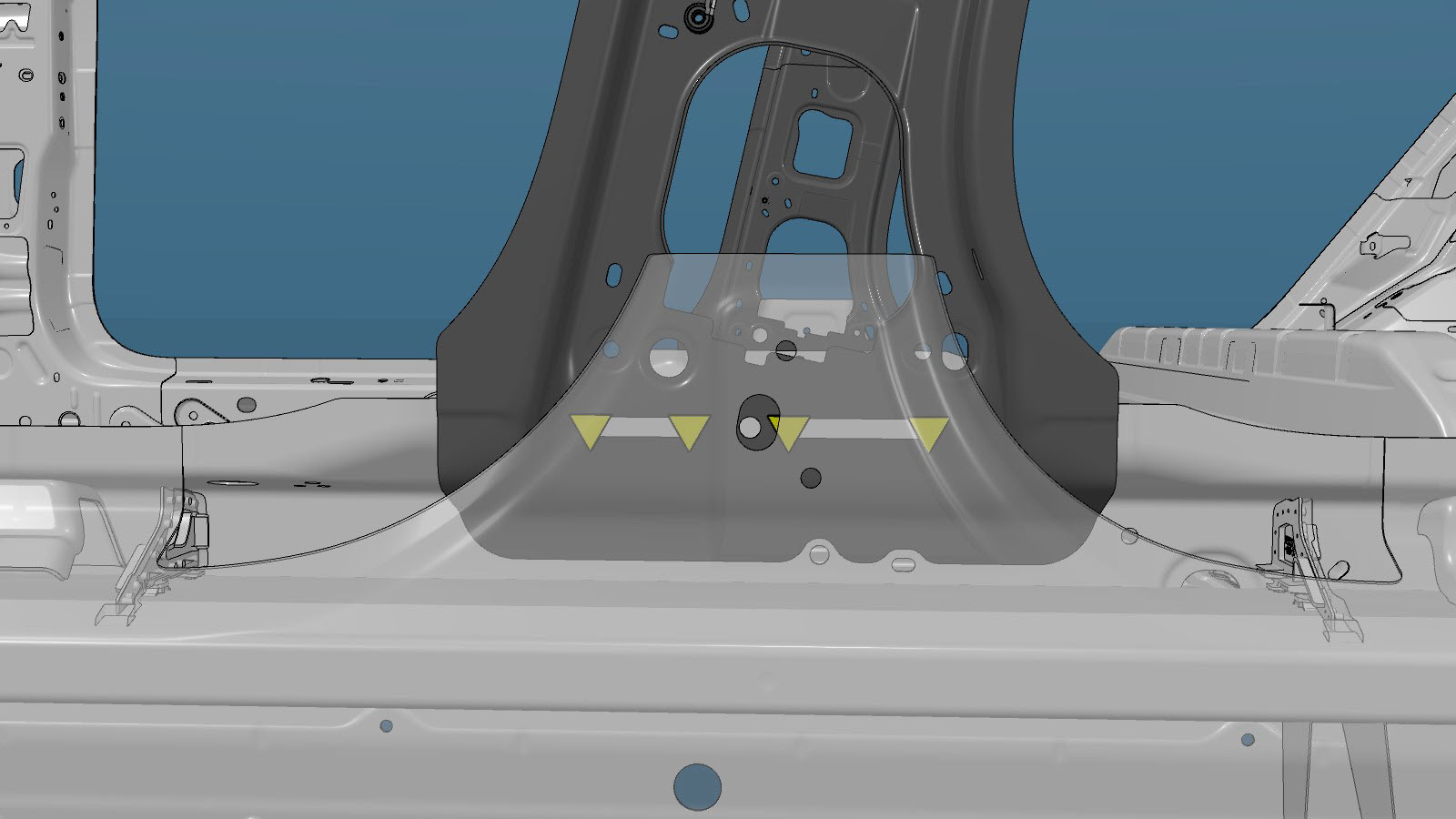

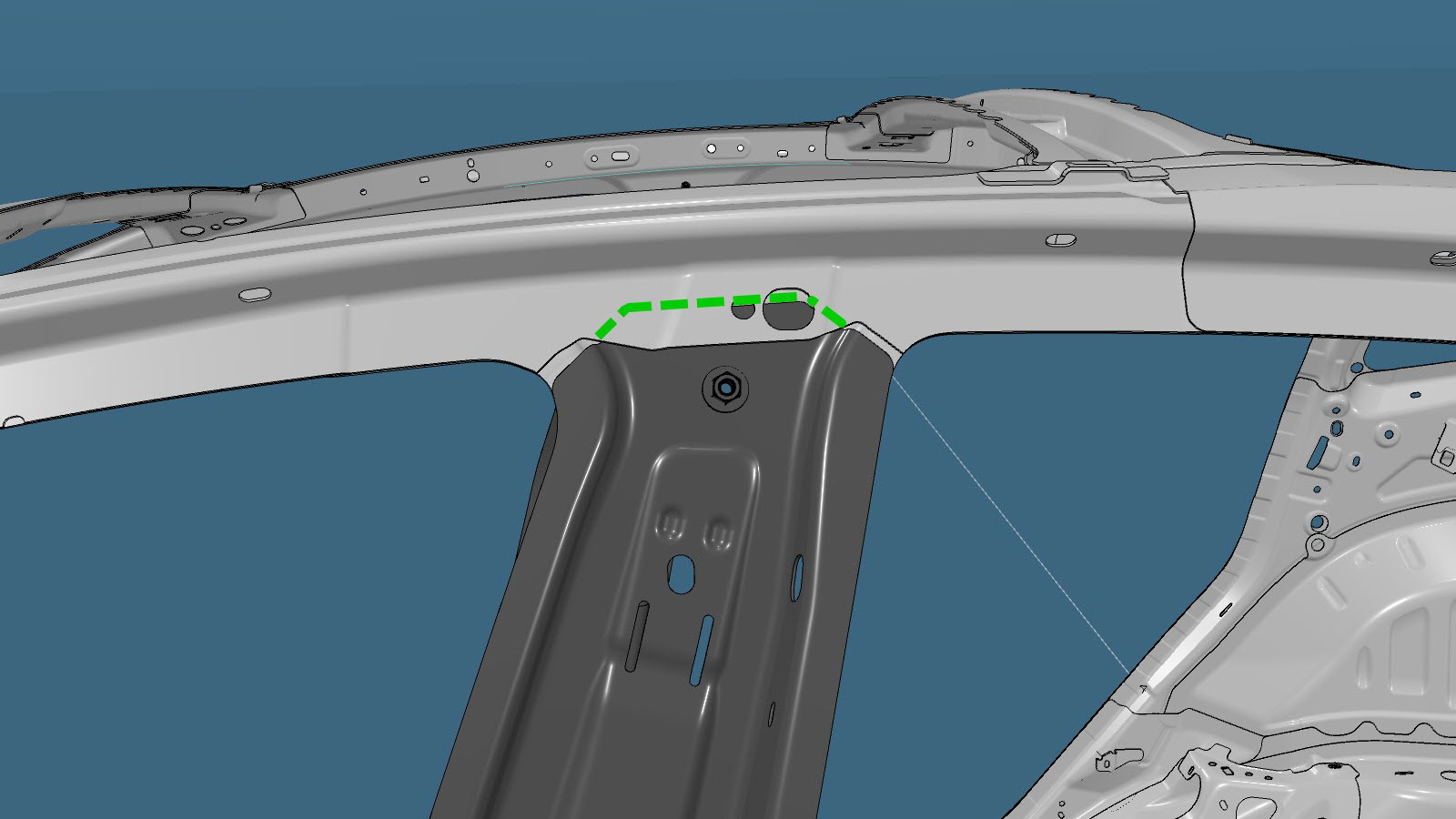

根据图示修整 A 柱外件，露出下方 B 柱内件。
切割线
-

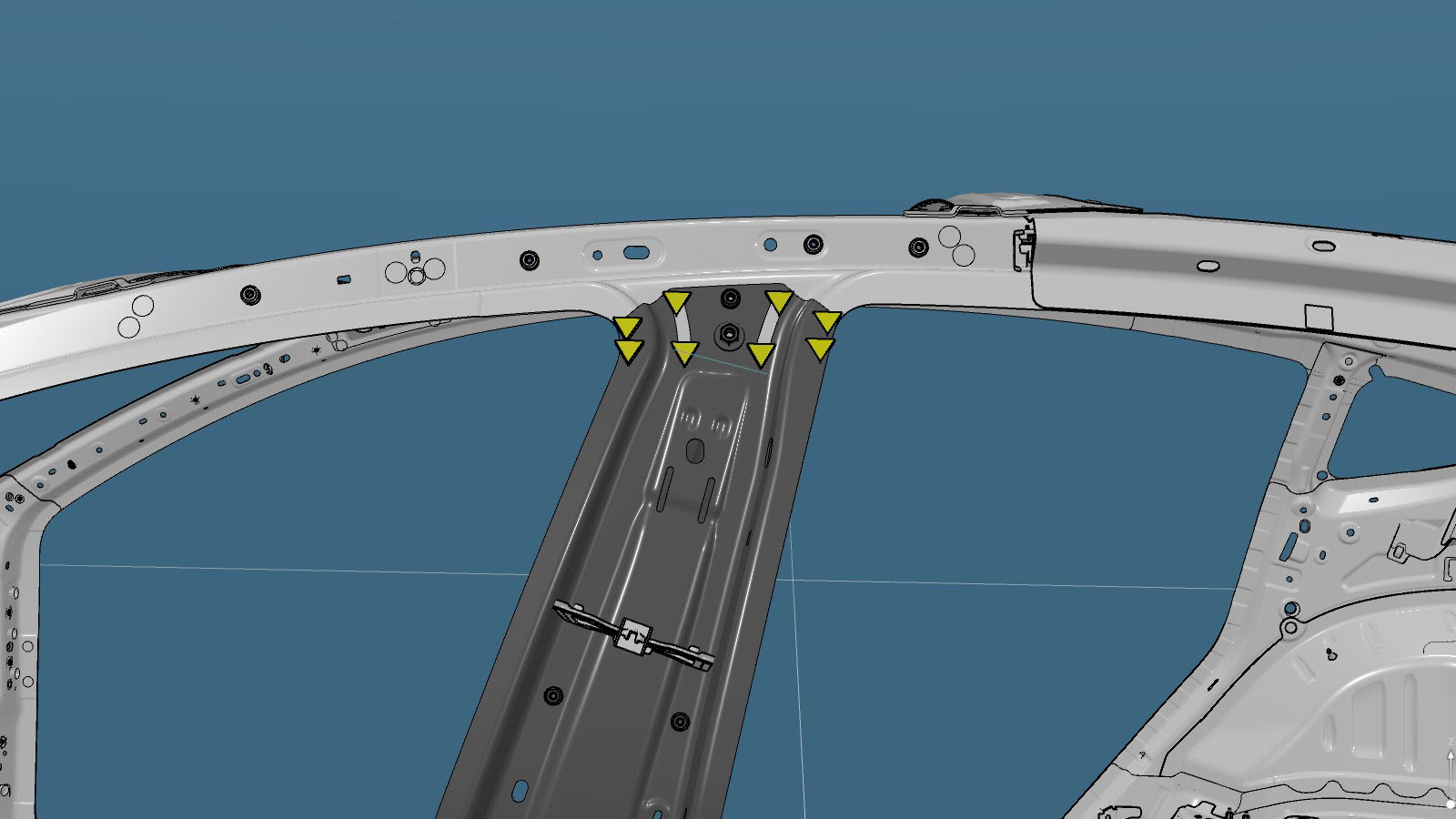

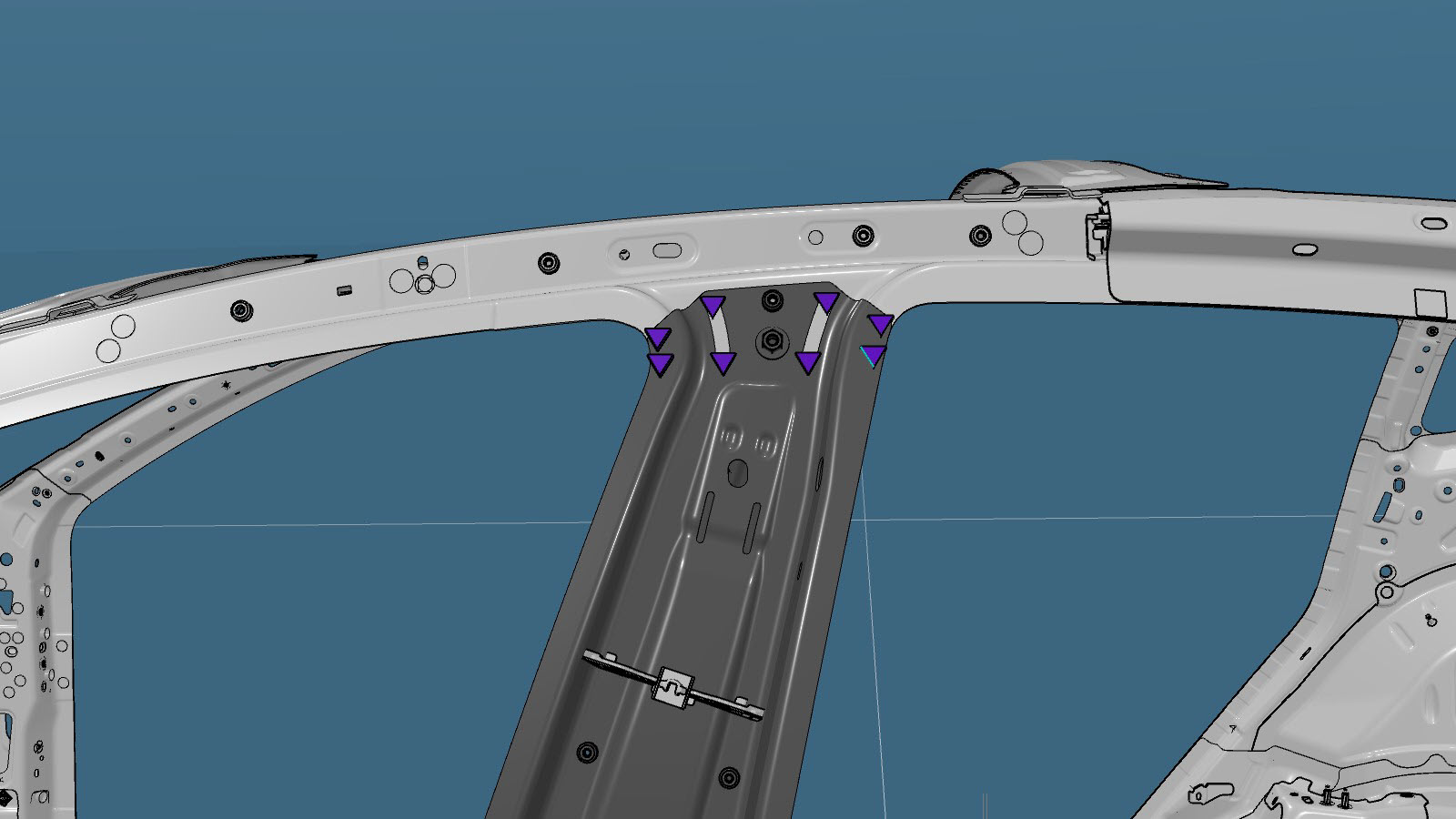

拆卸原装部件。
或 原厂点焊焊缝
-

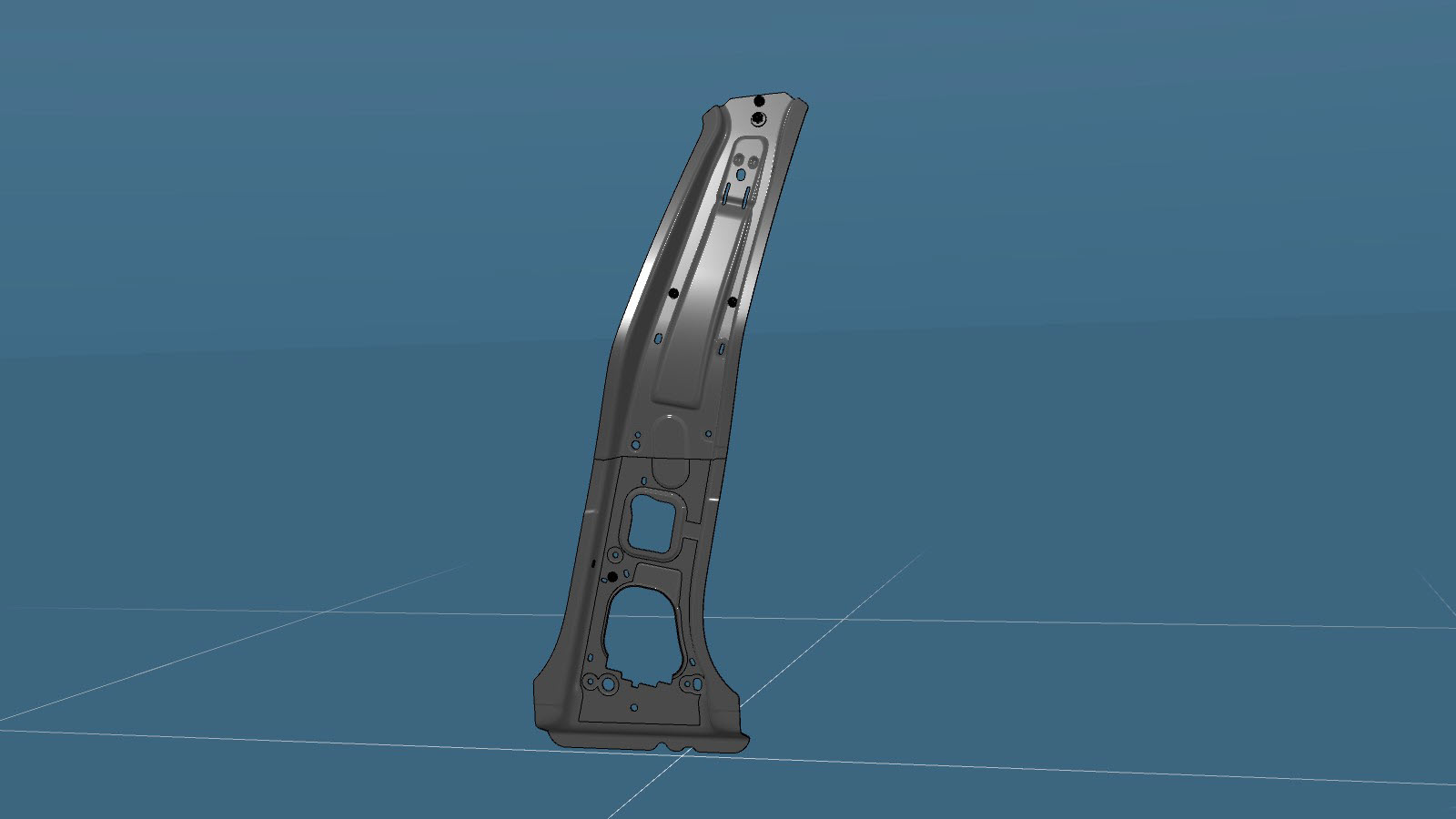

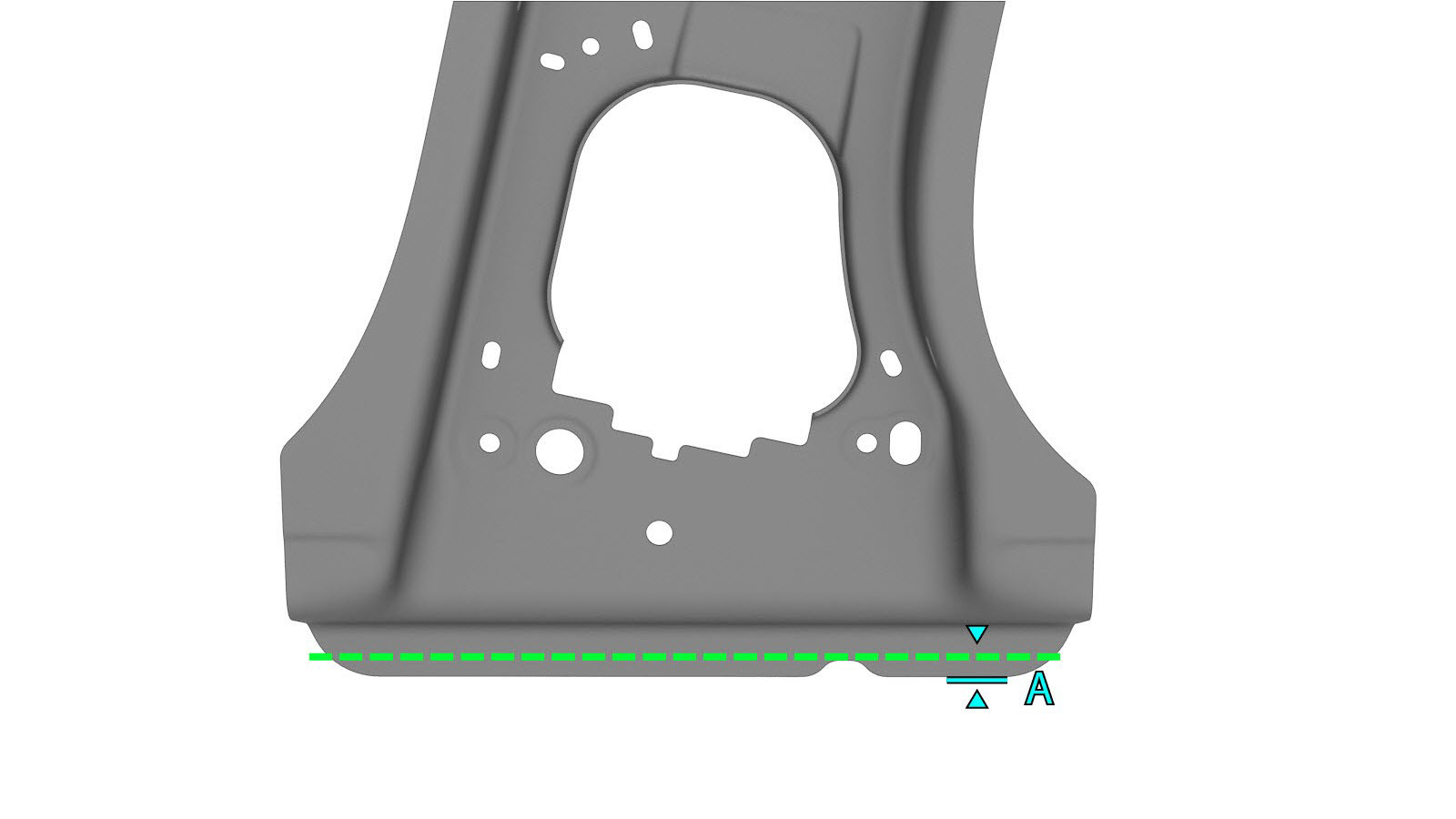

按下方所示切割新的 B 柱内件总成，以制作新组件。
切割线
- A = 5 mm
-
准备安装。

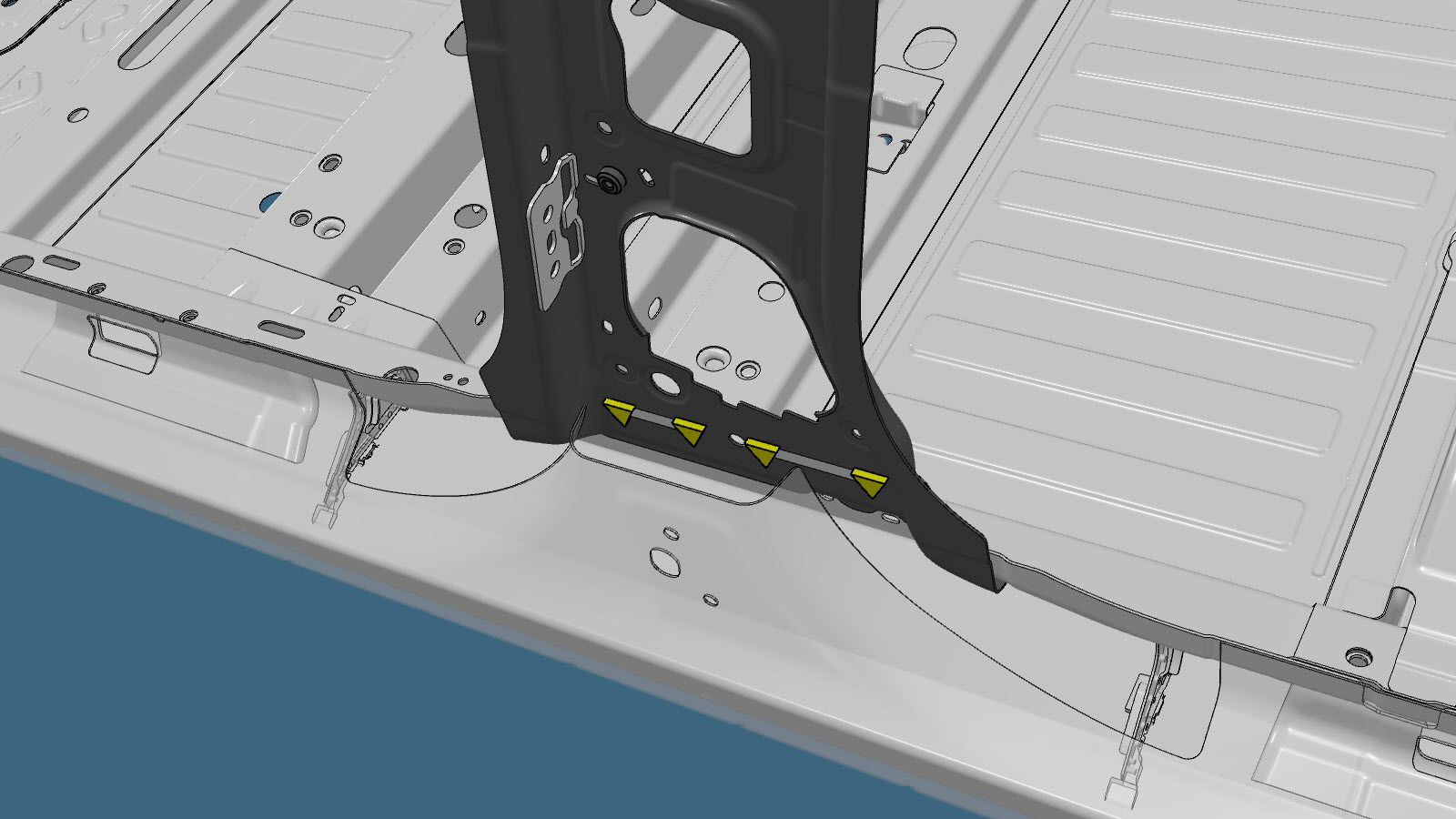

或 安装点焊焊缝
- 在车辆接合面以及新部件上涂抹结构型粘合剂。
- 安装新部件。
-
执行电阻点焊。
或 安装点焊焊缝警告未遵守包括使用个人防护装备在内的任何焊接安全注意事项，可能导致严重的人身伤害或财产损失。只有已完成 Tesla 认可的焊接培训课程的维修技师才有权在 Tesla 车辆上焊接结构组件。警告切勿在执行车辆电气绝缘程序前焊接 Tesla 车辆（请参阅车辆专用维修手册，了解有关车辆电气绝缘程序的更多信息）。在具有通电高压或低压系统的 Tesla 车辆上进行焊接可能会损坏车辆部件。
-
安装B 柱外件（整体）。
- 执行任何必要的维修后操作。
- 安装 地毯 - 前 - 左侧 ((拆卸和更换))。
- 安装 地毯 - 后 - 座舱 ((拆卸和更换))。
- 安装 安全带卷收器 - 第一排 - 驾驶位 ((拆卸和更换))。
- 安装 支架 - B 柱 - 左侧 ((拆卸和更换))。
- 安装 帘式气囊 - 右侧（右驾驶） ((拆卸和更换))。
- 安装 密封条 - 主 - 车身 - 后 - 右侧 ((拆卸和更换))。
- 安装 密封条 - 主 - 车身 - 前 - 左侧 ((拆卸和更换))。
- 安装 罩盖 - 门槛条 - 下 - 左侧 ((拆卸和更换))。
- 安装 铰链 - 后车门 - 下 - 左侧 ((拆卸和更换))。
- 安装 铰链 - 后车门 - 上 - 左侧 ((拆卸和更换))。
- 安装 车门总成 - 后 - 左侧 ((拆卸和安装))。
- 安装 挡风玻璃 - 后 ((拆卸和更换))。
- 安装 玻璃 - 车顶 ((拆卸和更换))。
