前围板横梁

校正代码： 10101016302 注意：除非本程序中有明确规定，否则上述校正代码涵盖执行本程序（包括关联碰撞维修程序）所需的所有碰撞维修工作。除非明确要求，否则请勿堆叠碰撞维修校正代码。添加执行此程序所需的任何关联机械程序。

零件清单

数量 描述 图片/备注

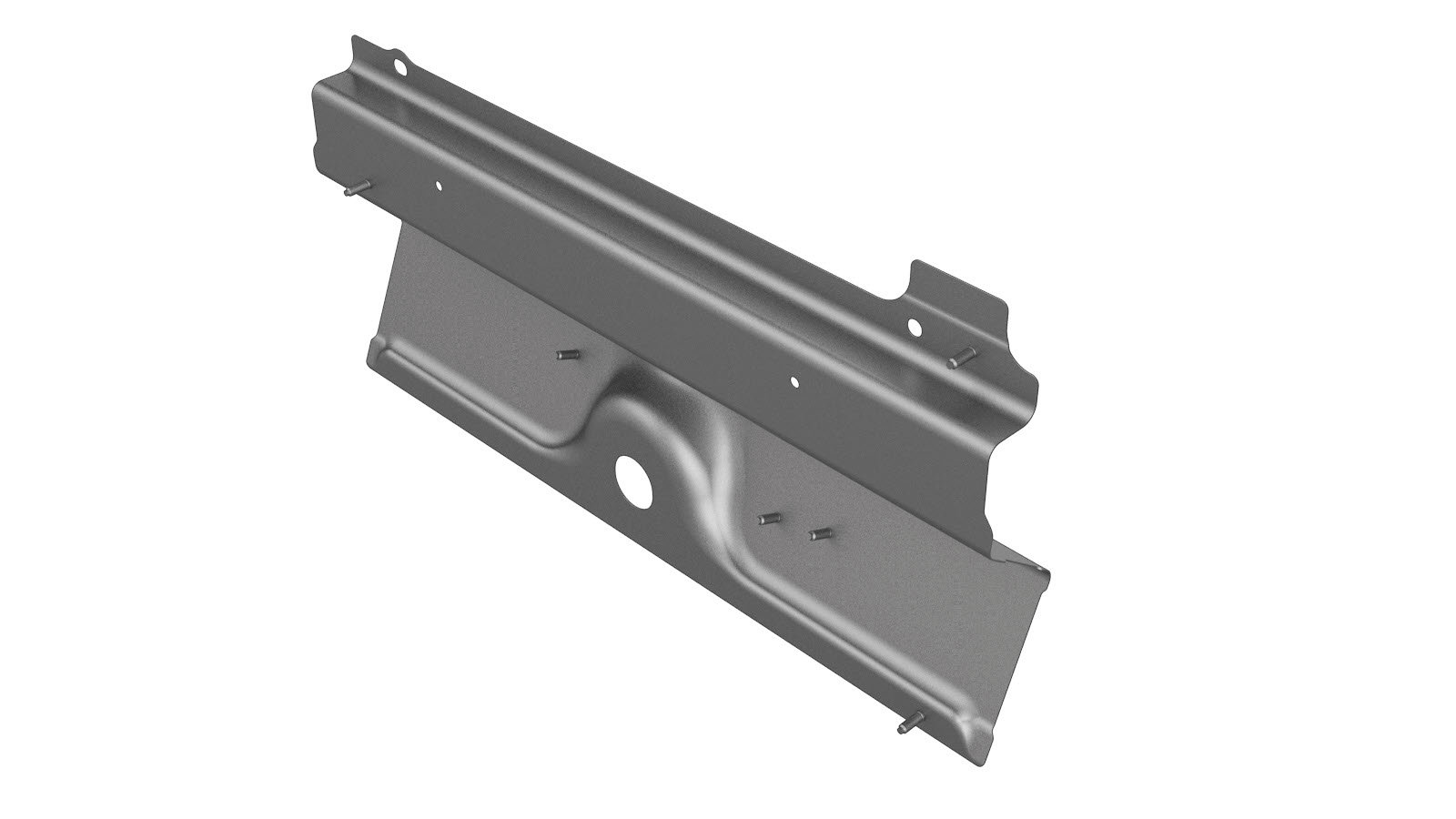

1 ASSEMBLY DASH CROSSMEMBER（前围板横梁）
1 BUTYL FOIL PATCH 150X120X2MM Tesla 零件号 1043439-00-A。
27 结构型灯笼铆钉，6.5 mm

如需订购零件，请参阅零件目录，输入需维修车辆 VIN，查找车辆正确零件（以及零件号）。或者，也可以在零件目录中搜索，查找车辆专用零件。

维修程序

  1. 拆卸 前保险杠饰板总成 ((拆卸和安装))。
  2. 拆卸 高压电池（AWD) ((拆卸和更换))。
  3. 拆卸 总成，线束，前，APAC/EU，左驾驶，AWD，行人保护 ((拆卸和更换))。
  4. 拆卸 地毯 - 前 - 左 ((拆卸和更换))。
  5. 拆卸 副驾位空间地毯 - 主座舱地毯，右 ((拆卸和更换))。
  6. 拆卸 空调压缩机和超级歧管 ((拆卸和更换))。
  7. 拆卸 HVAC，线束 ((拆卸和更换))。
  8. 拆卸 横梁总成，左驾驶 ((拆卸和更换))。
  9. 拆卸 仪表板隔音垫 ((拆卸和更换))。
  10. 拆卸 制动助力器和主缸总成 ((拆卸和更换))。
  11. 拆卸 Brake Hydraulic Control Unit ((拆卸和更换))。
  12. 拆卸 Vcfront 护板总成 ((拆卸和更换))。
  13. 拆卸 3 代前控制器总成 ((拆卸和更换))。
  14. 拆卸 前副车架总成 ((拆卸和更换))。
  15. 拆卸原装部件。
    或 原厂点焊焊缝
  16. 准备安装。
    Informational PurposesAn informational icon, calling your attention
    注
    红色 X 表示此处工厂安装的紧固件未进行更换。

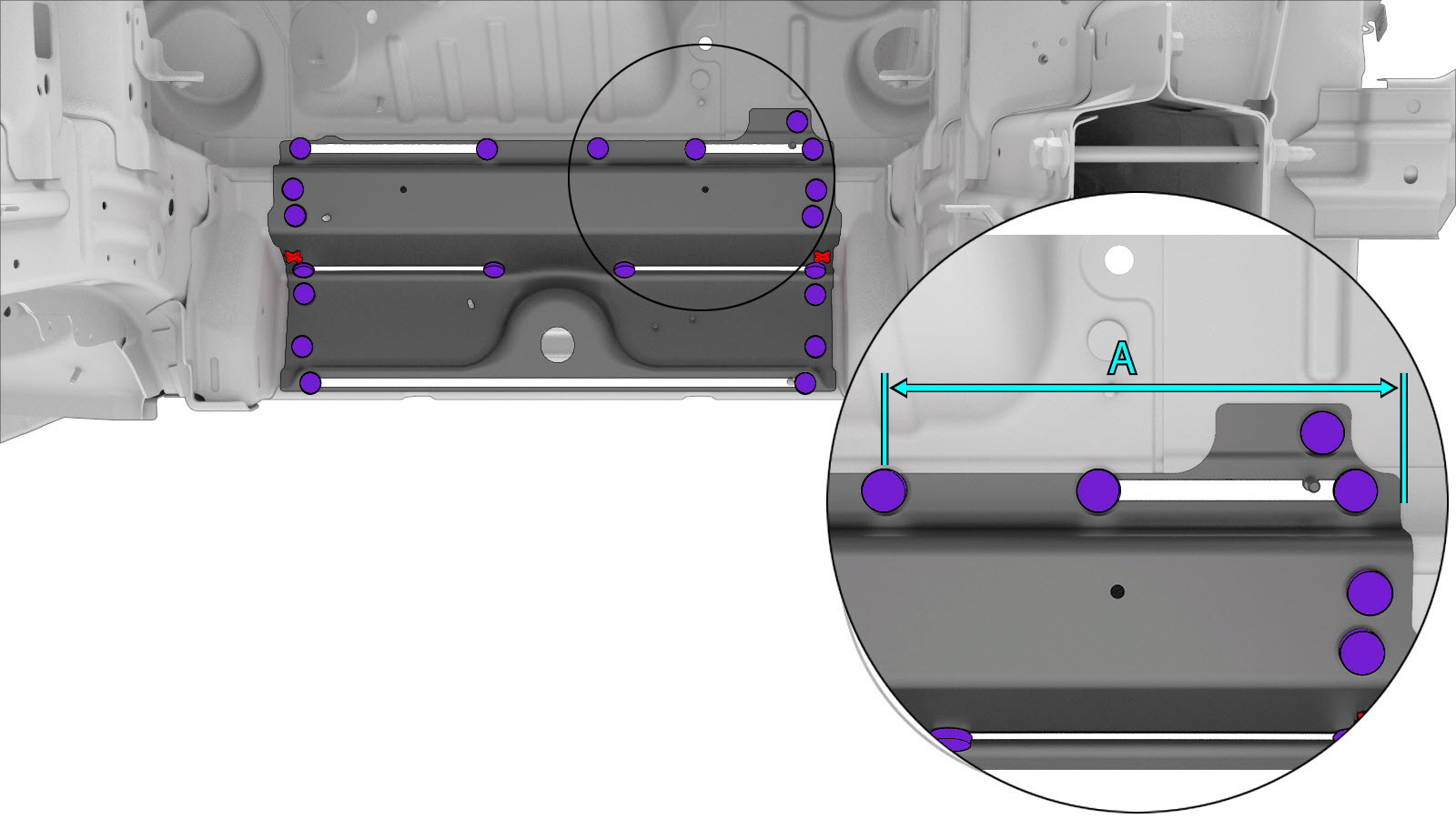

    参考线/点

    或 结构型灯笼铆钉，6.5 毫米
    • A = 237 毫米

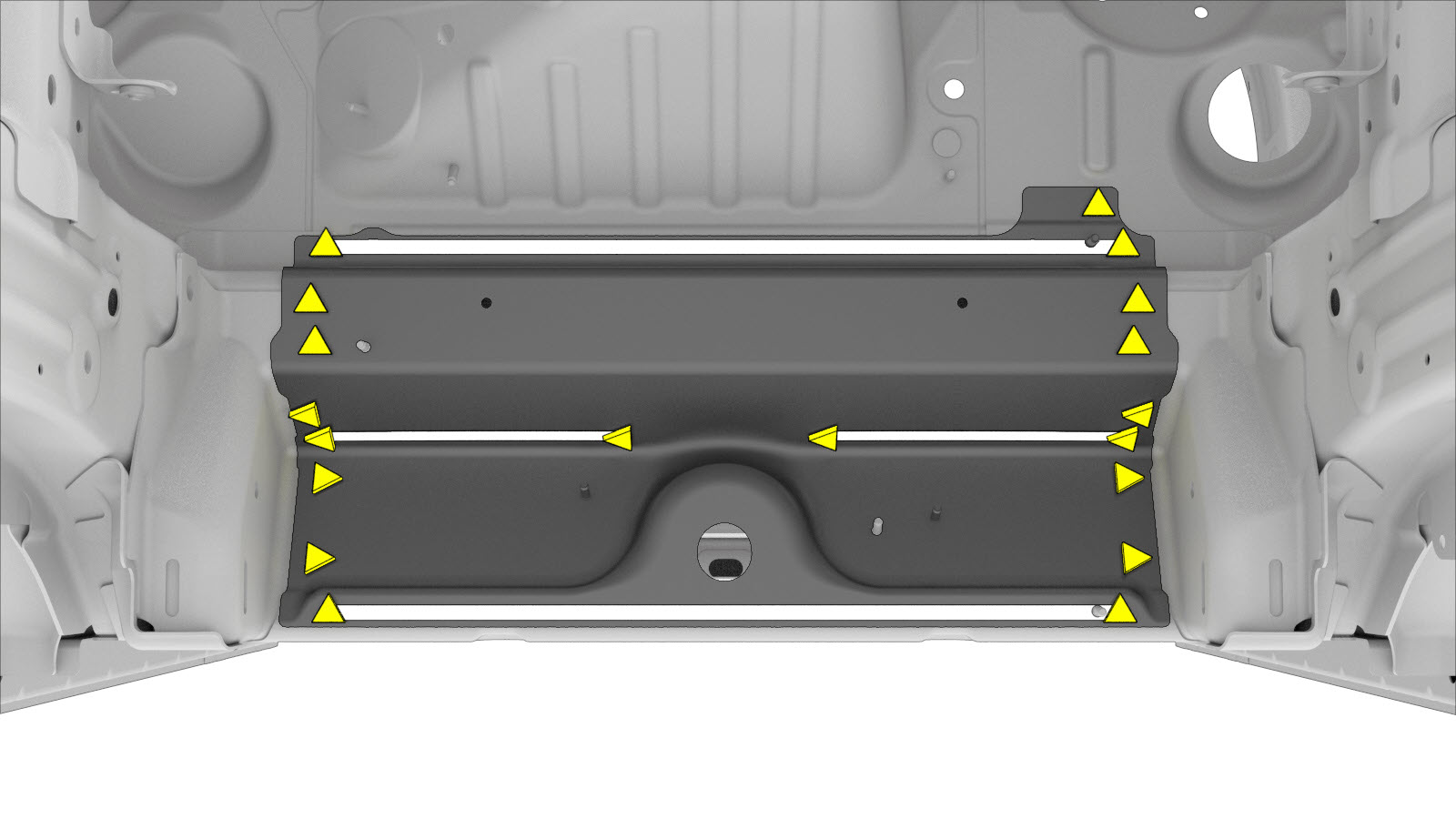

  17. 在车辆接合面以及新部件上涂抹结构型粘合剂。
  18. 安装新部件。

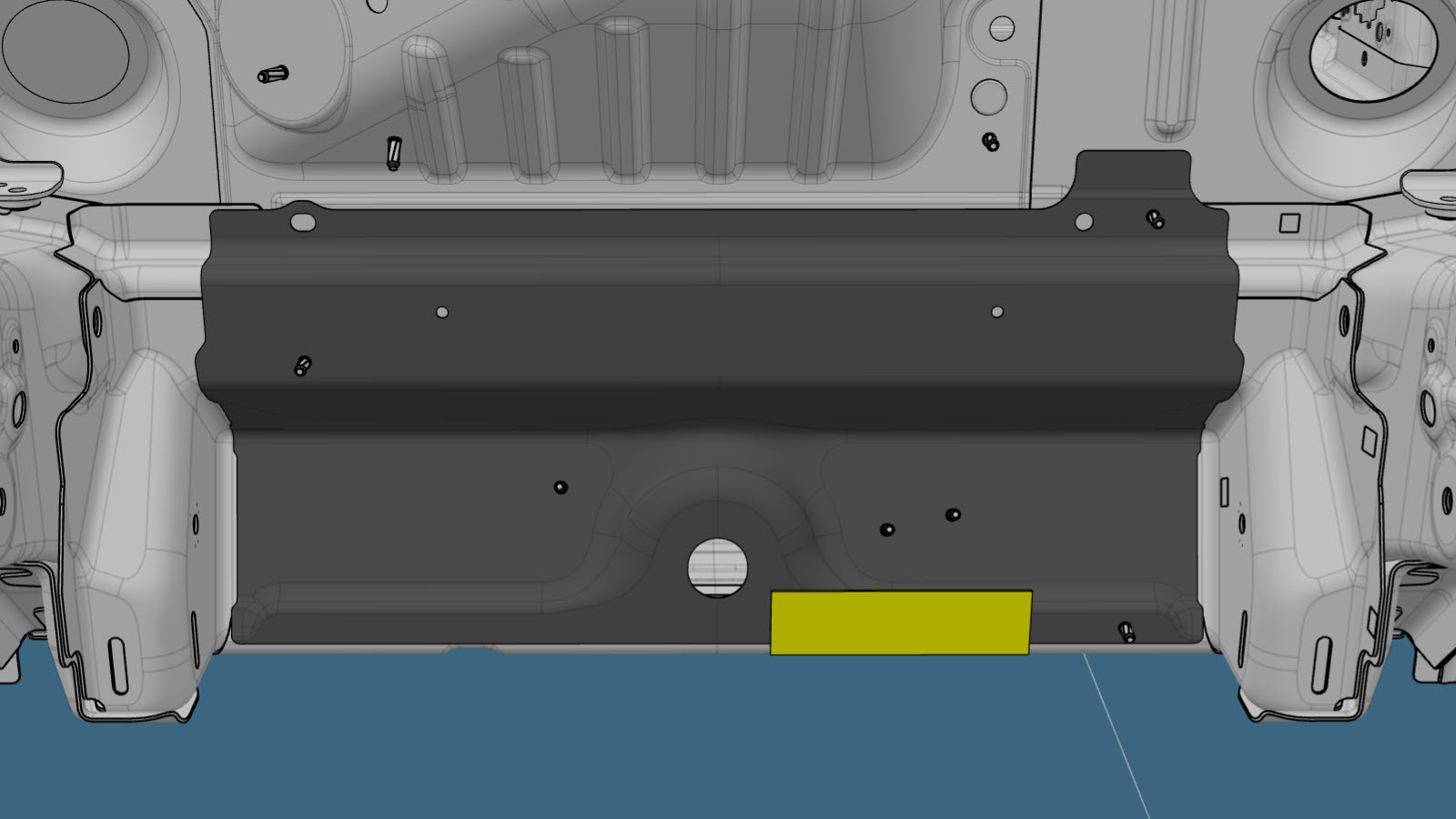

  19. 按指示安装丁基补片。
  20. 执行任何必要的维修后操作。
  21. 安装 前副车架总成 ((拆卸和更换))。
  22. 安装 3 代前控制器总成 ((拆卸和更换))。
  23. 安装 Vcfront 护板总成 ((拆卸和更换))。
  24. 安装 Brake Hydraulic Control Unit ((拆卸和更换))。
  25. 安装 制动助力器和主缸总成 ((拆卸和更换))。
  26. 安装 仪表板隔音垫 ((拆卸和更换))。
  27. 安装 横梁总成，左驾驶 ((拆卸和更换))。
  28. 安装 HVAC，线束 ((拆卸和更换))。
  29. 安装 空调压缩机和超级歧管 ((拆卸和更换))。
  30. 安装 副驾位空间地毯 - 主座舱地毯，右 ((拆卸和更换))。
  31. 安装 地毯 - 前 - 左 ((拆卸和更换))。
  32. 安装 总成，线束，前，APAC/EU，左驾驶，AWD，行人保护 ((拆卸和更换))。
  33. 安装 高压电池（AWD) ((拆卸和更换))。
  34. 安装 前保险杠饰板总成 ((拆卸和安装))。
