后车架纵梁（下部）

校正代码： 10101810902 10101811002 注意：除非本程序中有明确规定，否则上述校正代码涵盖执行本程序（包括关联碰撞维修程序以及服务程序）所需的所有碰撞维修和服务维修工作。除非明确要求，否则请勿堆叠碰撞维修校正代码。可能需要进行额外维修，具体视车辆损坏情况确定。

零件清单

数量 描述 图片/备注

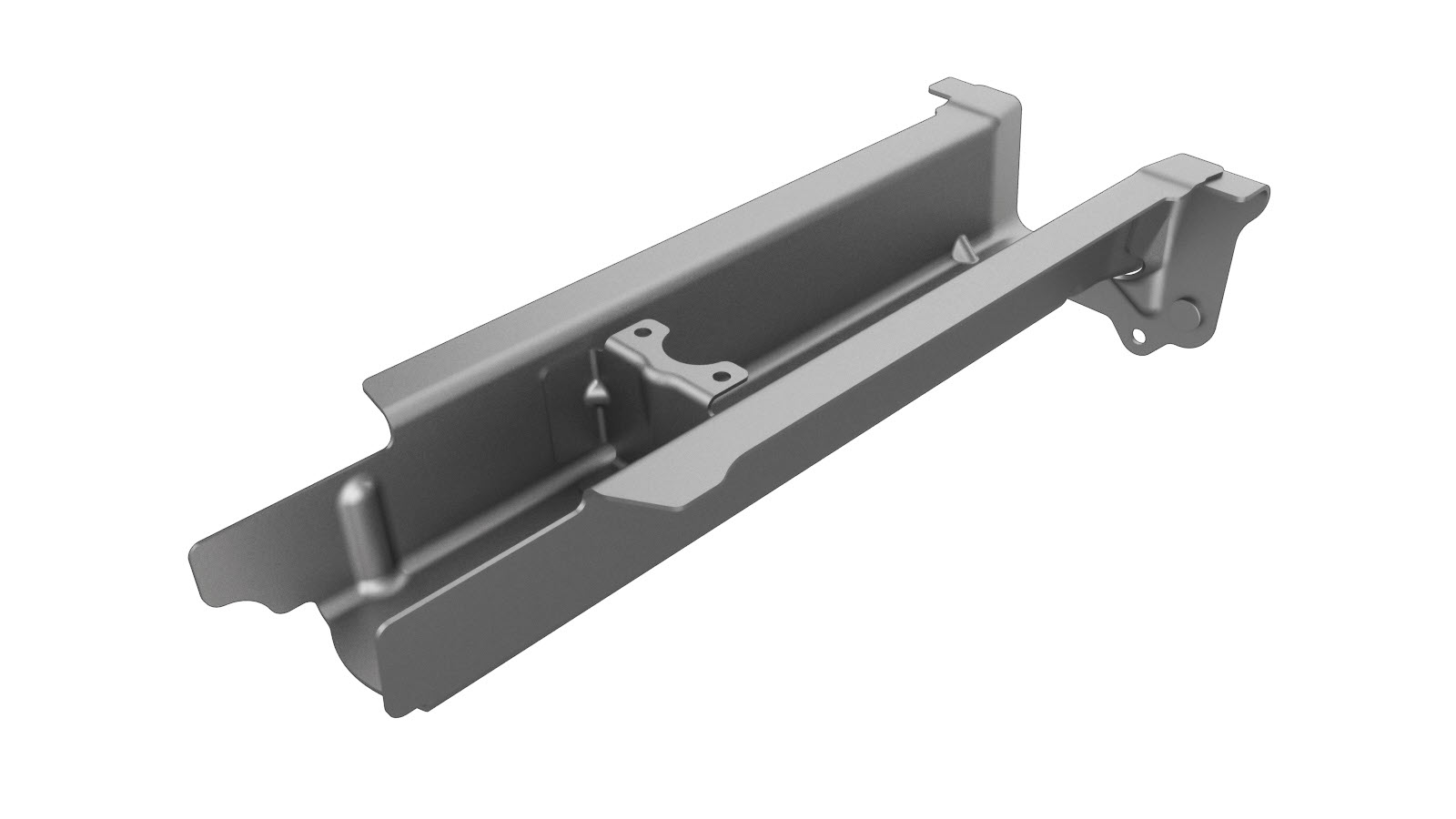

1 REAR RAIL LOWER（后车架纵梁 – 下部）
35 高强度结构型铆钉，6.5 毫米

如需订购零件，请参阅零件目录，输入需维修车辆 VIN，查找车辆正确零件（以及零件号）。或者，也可以在零件目录中搜索，查找车辆专用零件。

维修程序

  1. 拆卸 流线型护板 - 前底板 ((拆卸和更换))。
  2. 拆卸 密封条 - 后备箱盖 ((拆卸和更换))。
  3. 拆卸 保险杠防撞梁 - 后 ((拆卸和更换))。
  4. 拆卸 撞销 - 后备箱 ((拆卸和更换))。
  5. 拆卸 地毯 - 前 - 后备箱 ((拆卸和更换))。
  6. 拆卸 饰板 - 后备箱 - 左侧 ((拆卸和更换))。
  7. 拆卸后车架纵梁端板。
  8. 拆下行李箱底板总成（整体）。

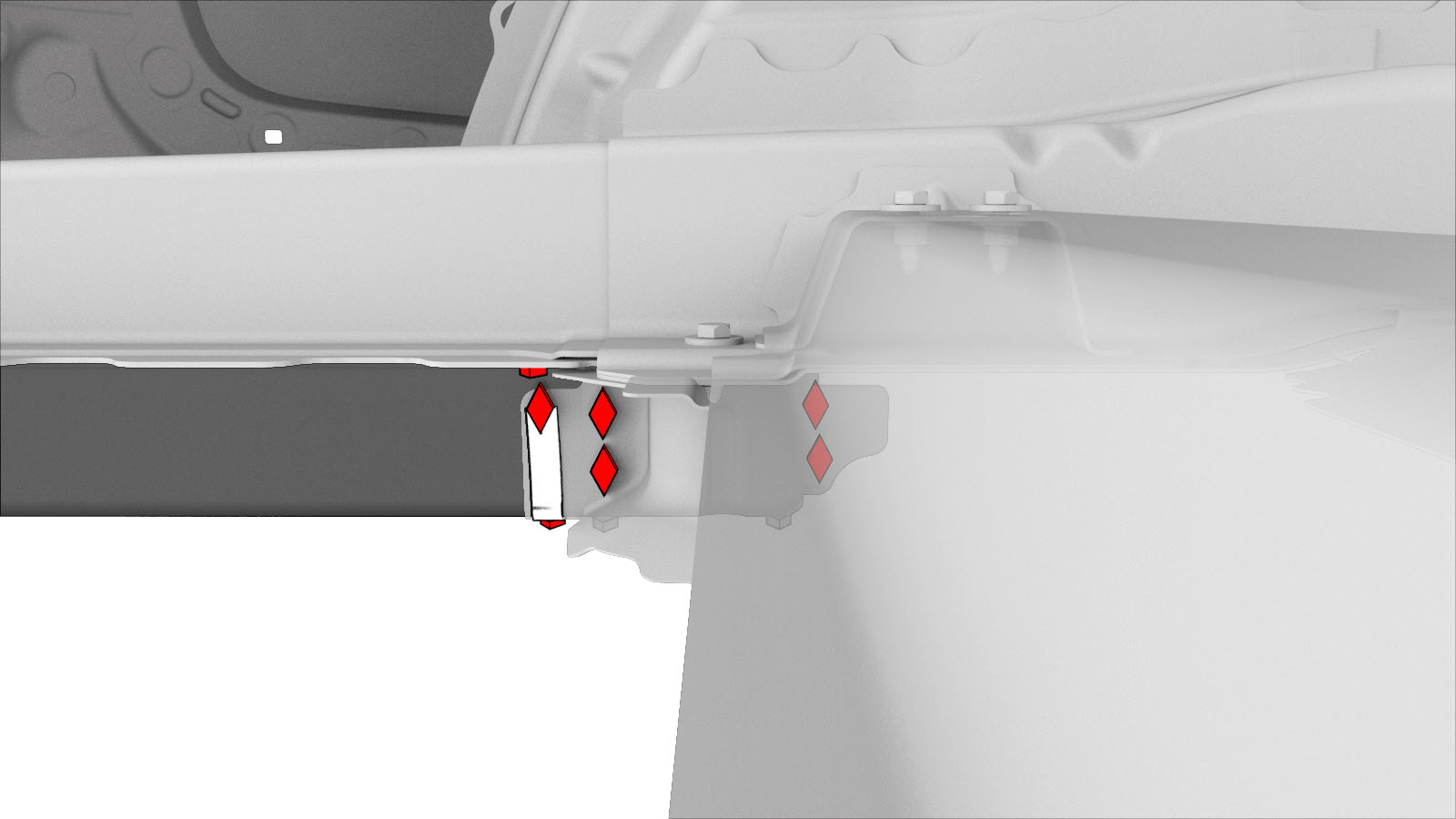

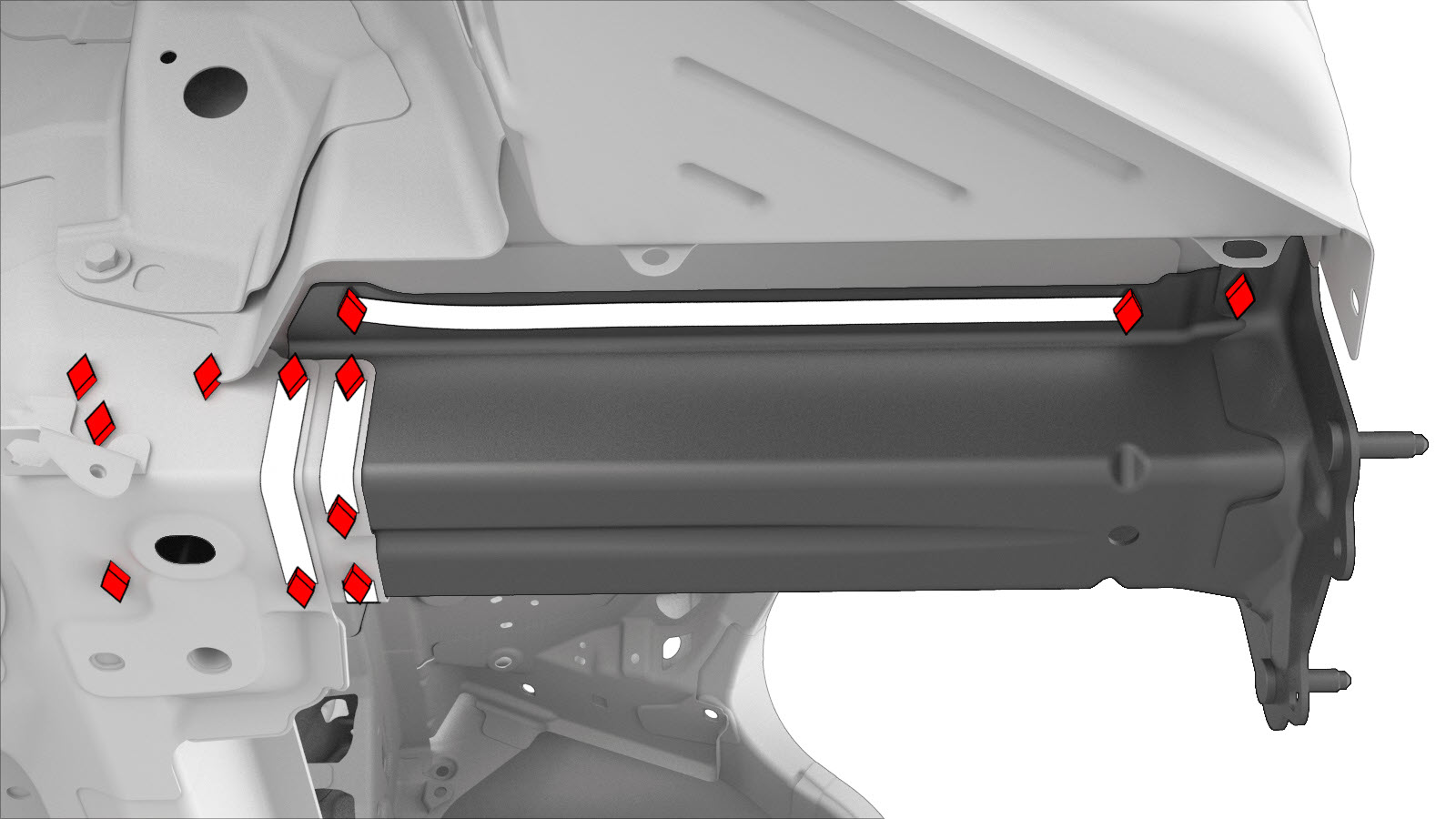

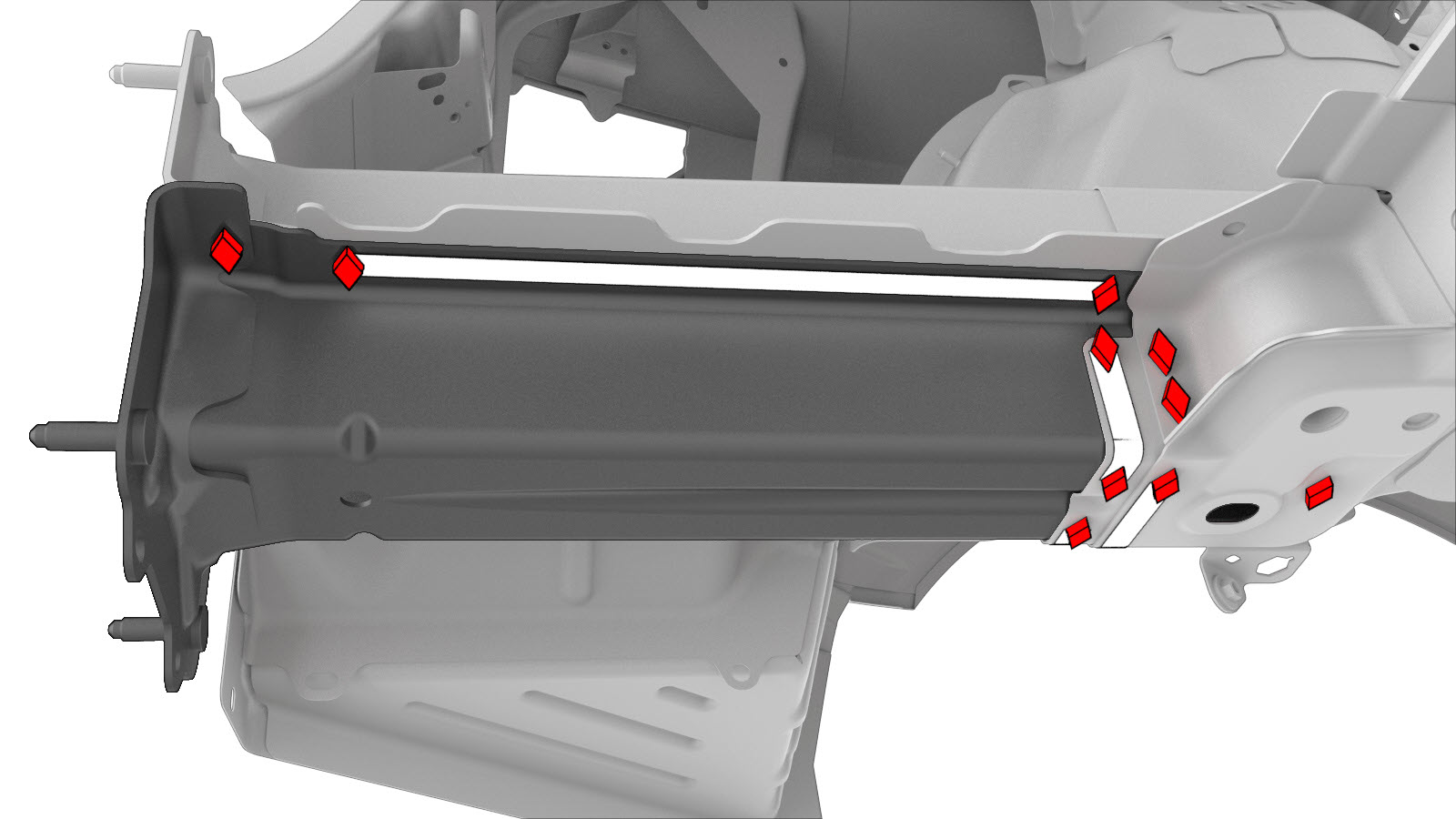

  9. 拆卸原装部件。
    或 原厂 SPR
  10. 准备安装。
    Informational PurposesAn informational icon, calling your attention
    注
    红色 X 表示此处工厂安装的紧固件未进行更换。仅允许使用结构型粘合剂固定此位置。

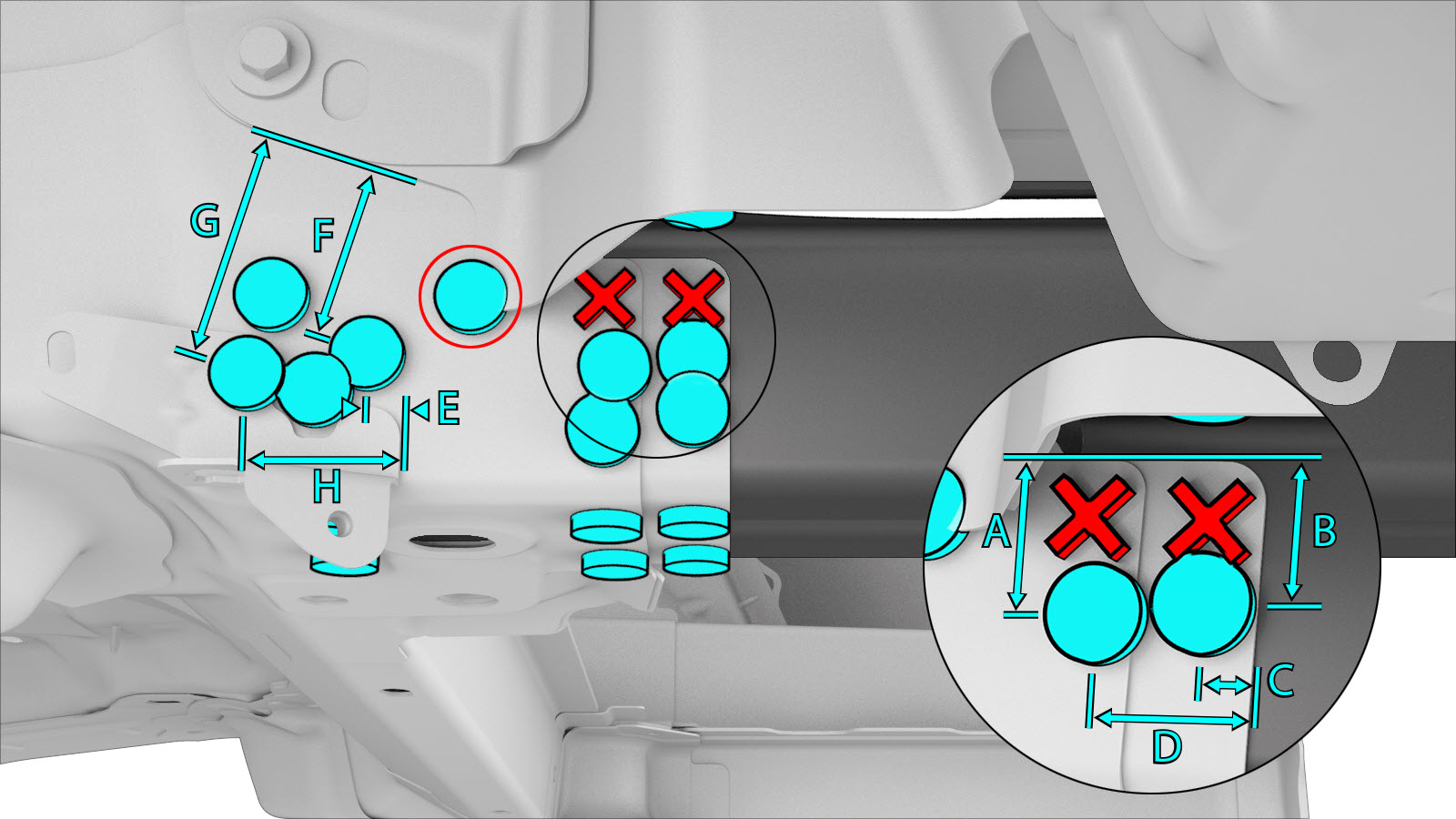

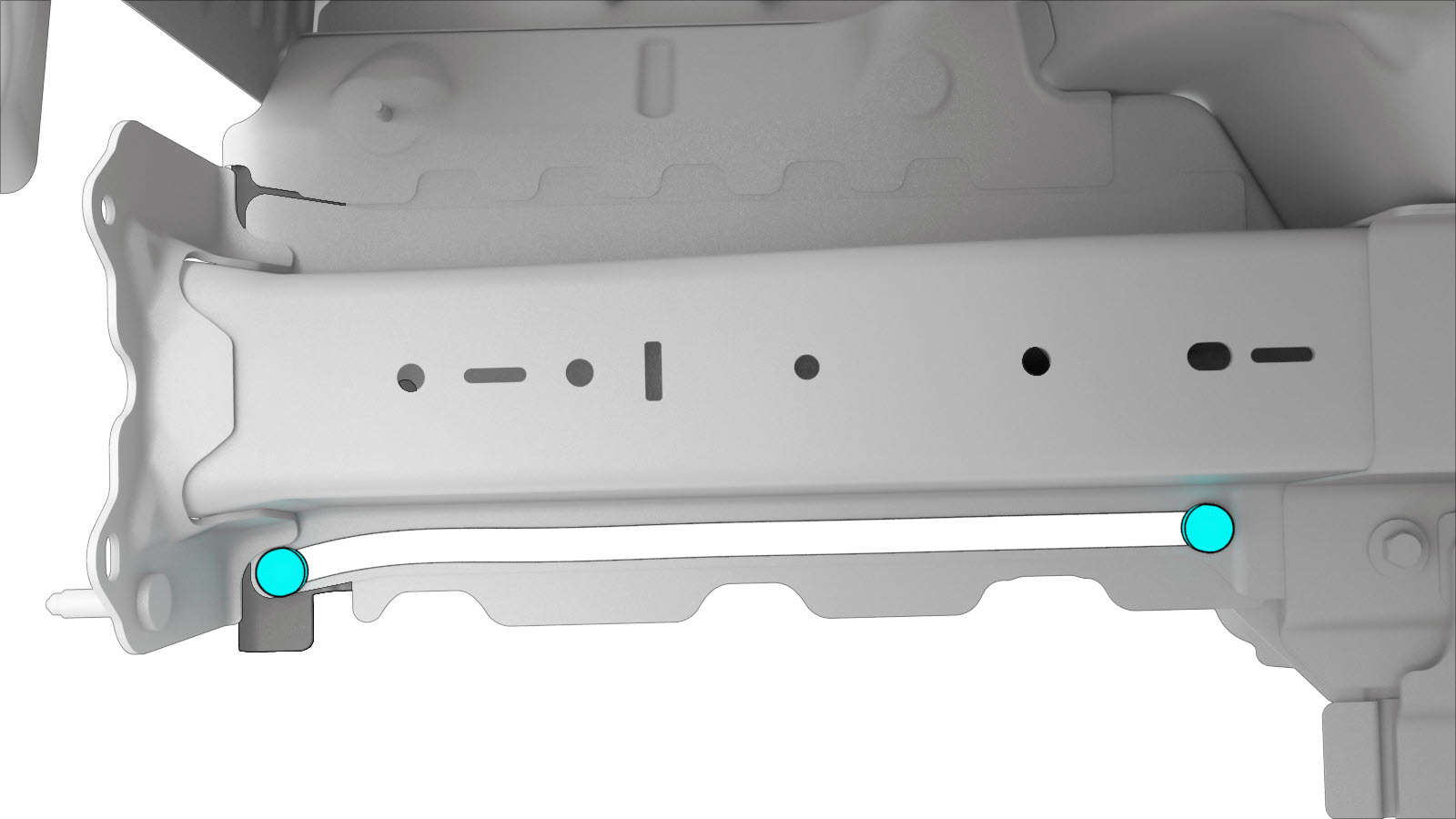

    或 高强度结构型铆钉，6.5 毫米
    • A = 32 毫米。
    • B = 29 毫米。
    • C = 10 毫米。
    • D = 31 毫米。
    • E = 9 毫米。
    • F = 51 毫米。
    • G = 67 毫米。
    • H = 41 毫米。
    • I = 21 毫米。
    • J = 87 毫米。
    Informational PurposesAn informational icon, calling your attention
    注
    在后轮罩内件（红色圈示）上安装铆钉时，从后轮罩内件去除所需的最少量材料，以便安装铆钉。
  11. 在车辆接合面以及新部件上涂抹结构型粘合剂。
  12. 安装新部件。
  13. 安装后车架纵梁端板。
  14. 安装行李箱底板总成（整体）。
  15. 执行任何必要的维修后操作。
  16. 安装 饰板 - 后备箱 - 左侧 ((拆卸和更换))。
  17. 安装 地毯 - 前 - 后备箱 ((拆卸和更换))。
  18. 安装 撞销 - 后备箱 ((拆卸和更换))。
  19. 安装 保险杠防撞梁 - 后 ((拆卸和更换))。
  20. 安装 密封条 - 后备箱盖 ((拆卸和更换))。
  21. 安装 流线型护板 - 前底板 ((拆卸和更换))。
