后围内件（总成）
校正代码：
10101906902
10101907002
注意：除非本程序中有明确规定，否则上述校正代码涵盖执行本程序（包括关联碰撞维修程序）所需的所有碰撞维修工作。除非明确要求，否则请勿堆叠碰撞维修校正代码。添加执行此程序所需的任何关联机械程序。
维修信息
- 在开始本程序之前，请查看所有碰撞维修一般实践和安全文档并佩戴适当的 PPE（个人防护装备）。
- 执行本程序时，请将车辆正确固定到车架工作台上。
零件清单
| 数量 | 描述 | 图片/备注 |
|---|---|---|

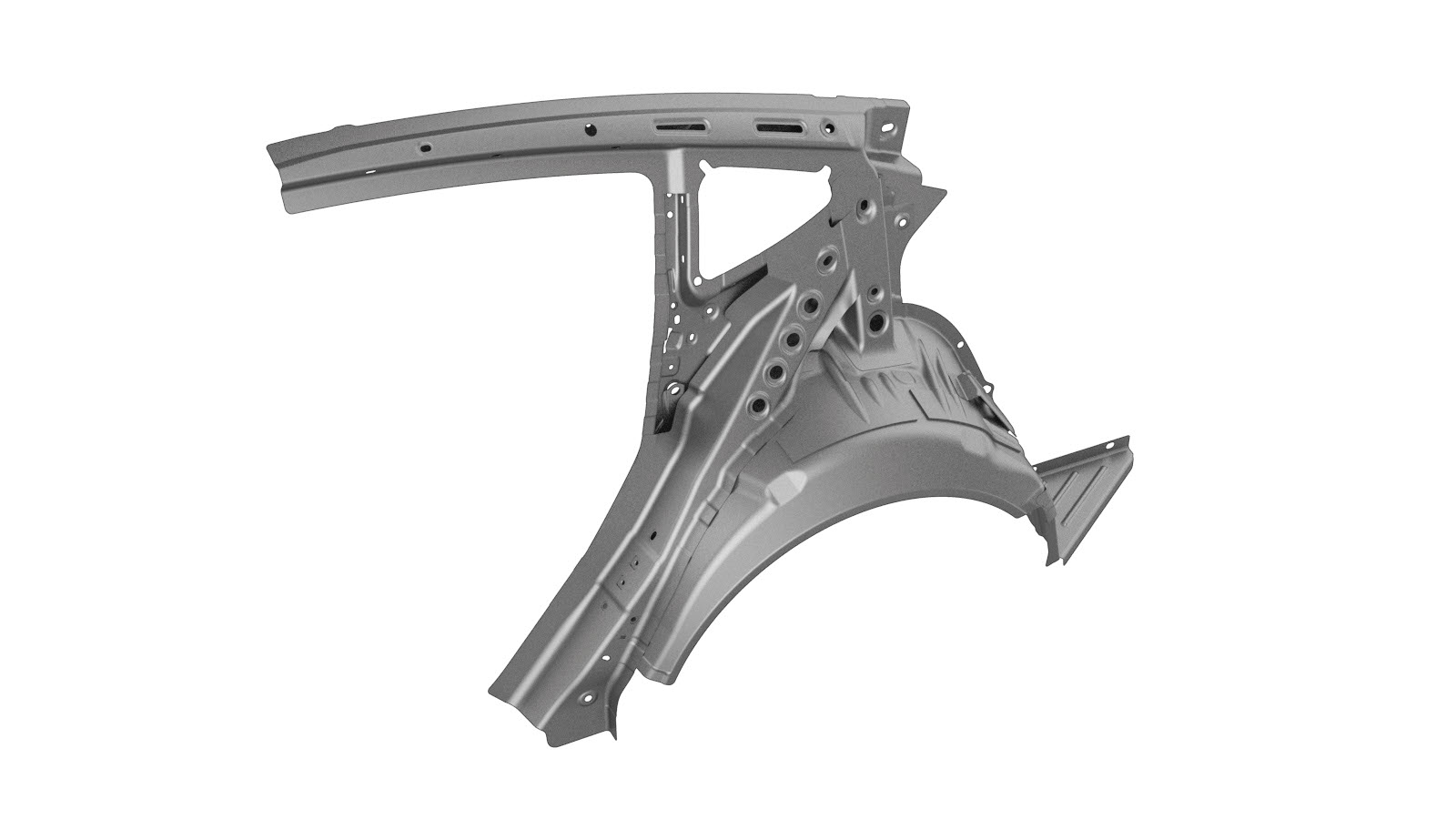

| 1 | ASSEMBLY, REAR QUARTER INNER（后围内件总成） | |
| 14 | 铆钉，4.8 mm | |
| 9 | 结构型灯笼铆钉，6.5 mm | |
| 8 | 沉头铆钉，4.8 毫米长款 | |
| 1 | 沉头铆钉，4.8 毫米短款 | |
| 1 | 结构型铆钉，6.5 毫米短款 | |
| 2 | 流型铆钉 S08 | |
| 2 | 流型铆钉 S18 | |
| 2 | 流型铆钉 S28 |
如需订购零件，请参阅零件目录，输入需维修车辆 VIN，查找车辆正确零件（以及零件号）。或者，也可以在零件目录中搜索，查找车辆专用零件。
维修程序
- 拆卸 后轮拱内衬，左 ((拆卸和更换))。
- 拆卸 左翼子板总成 ((拆卸和安装))。
-

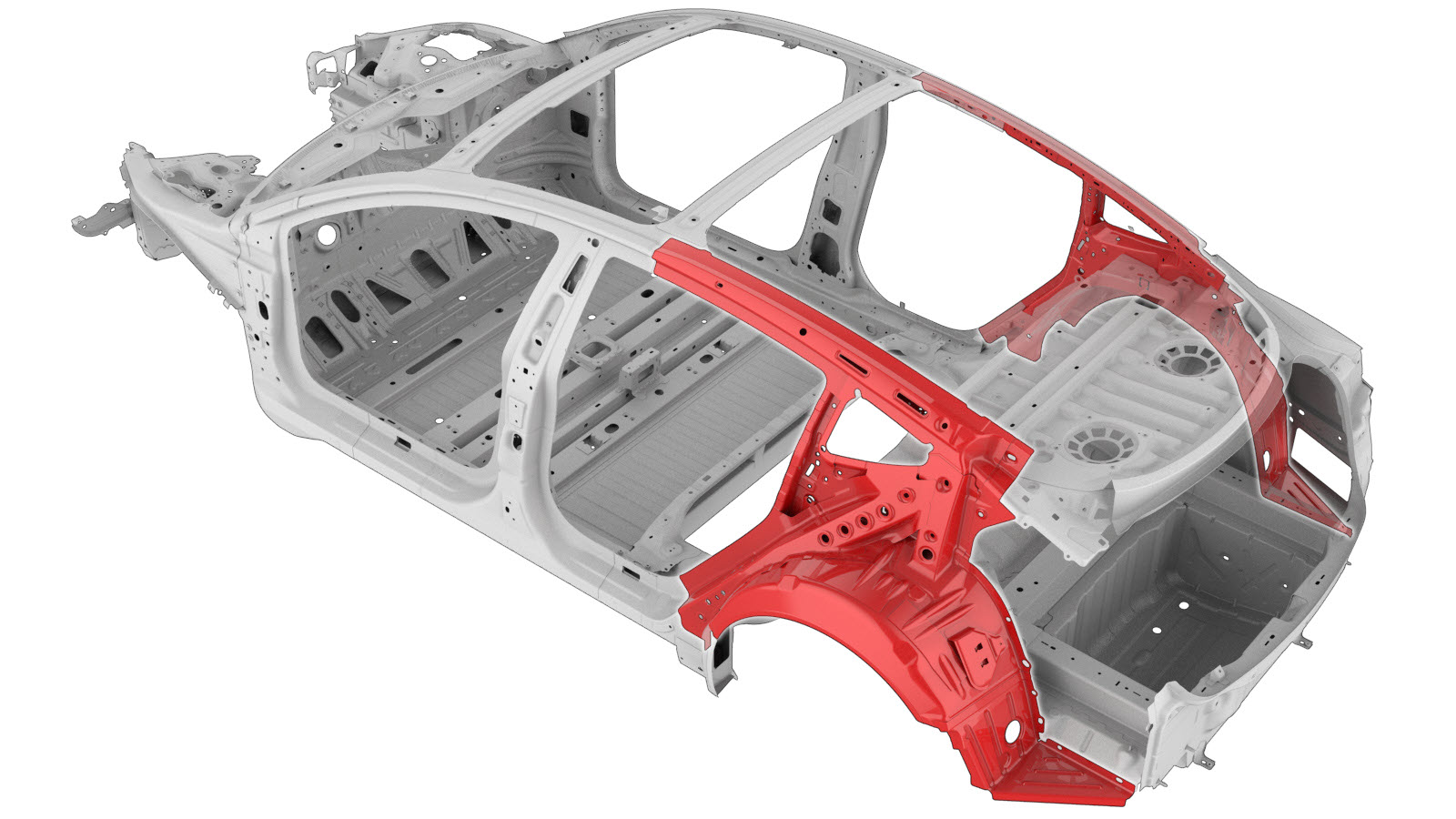

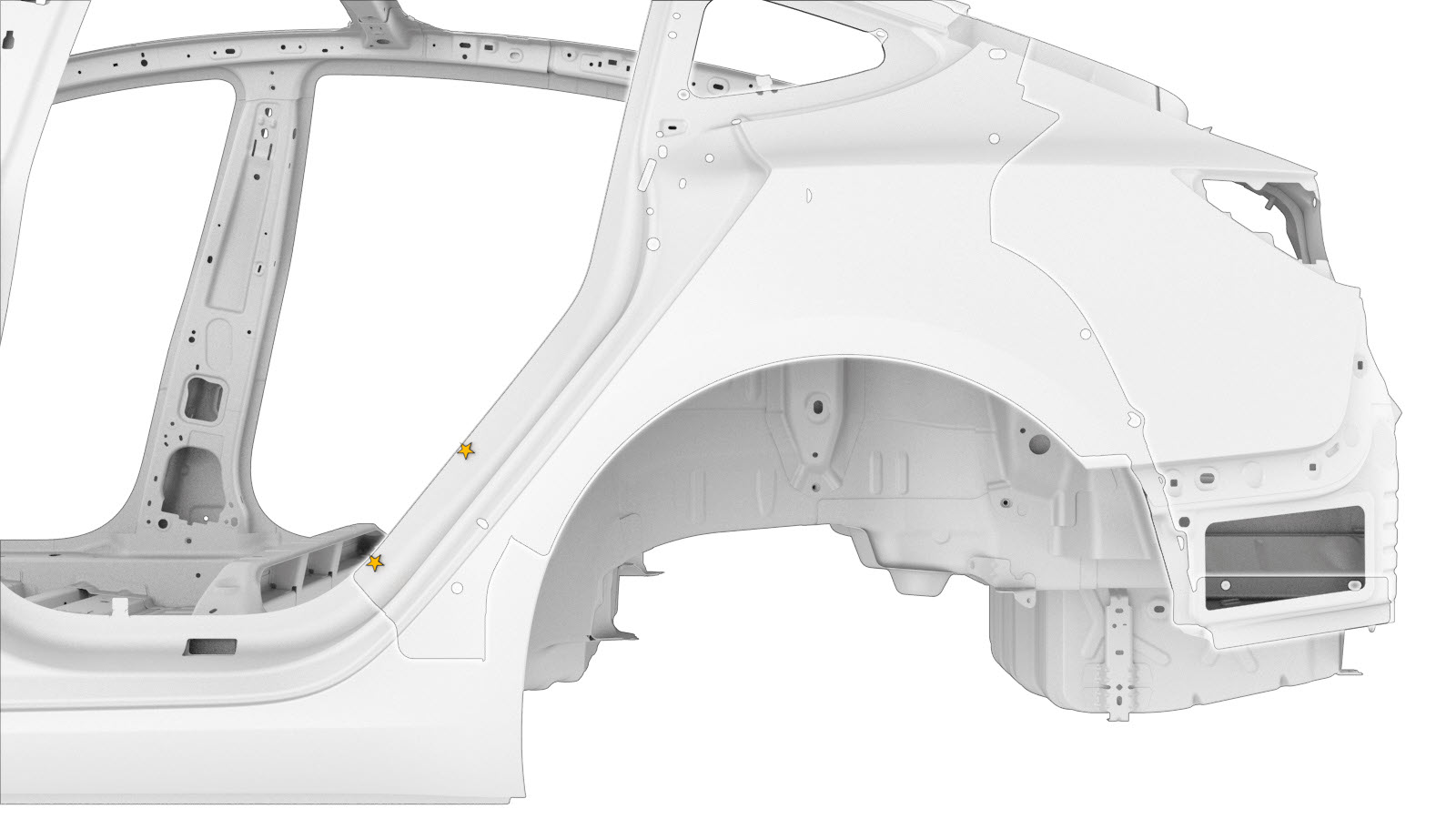

拆下车身侧外件的必要部分，露出要更换的底层组件。
-

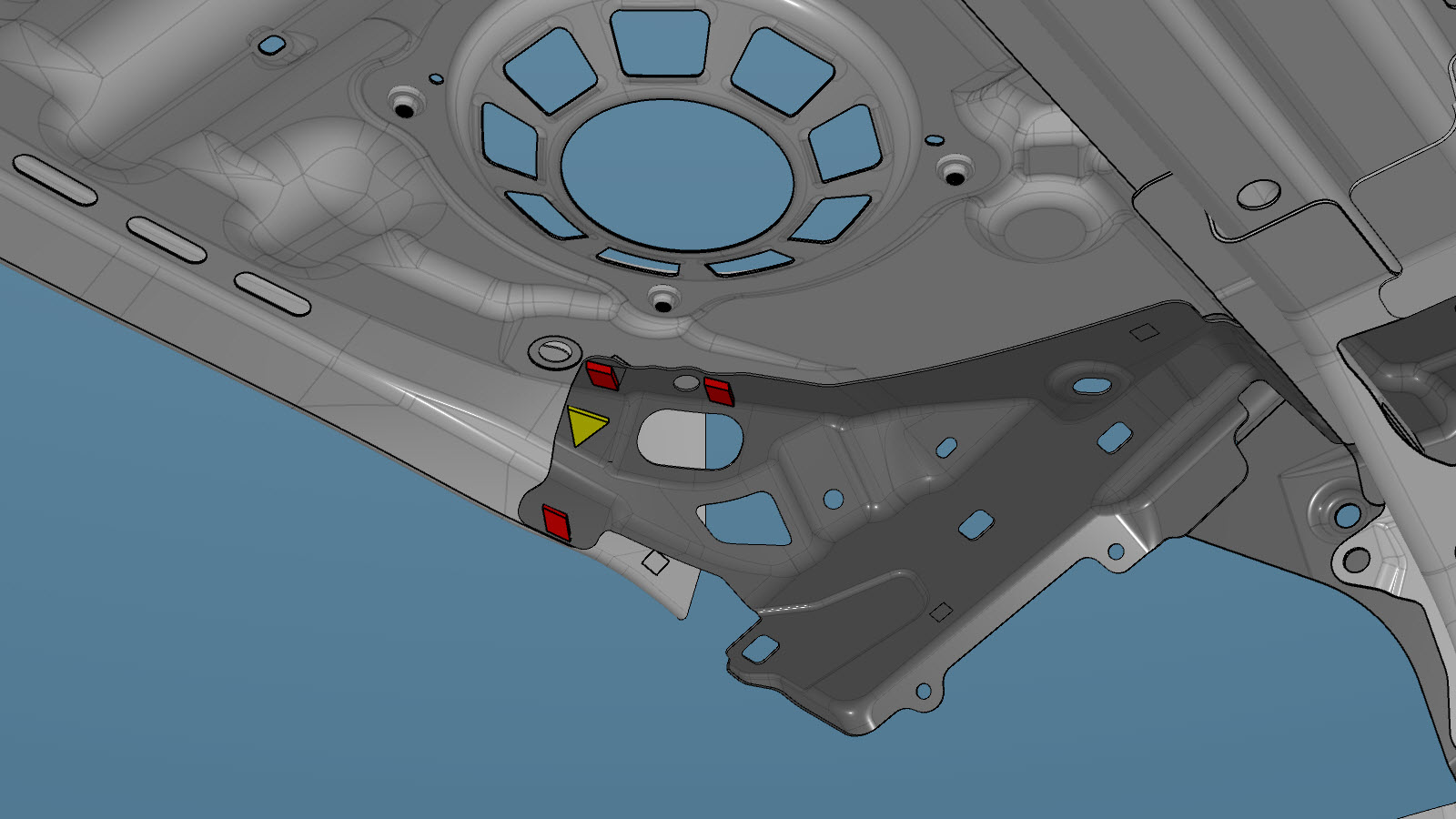

拆卸C 柱加固件。
-
拆下后轮罩加固件。
-

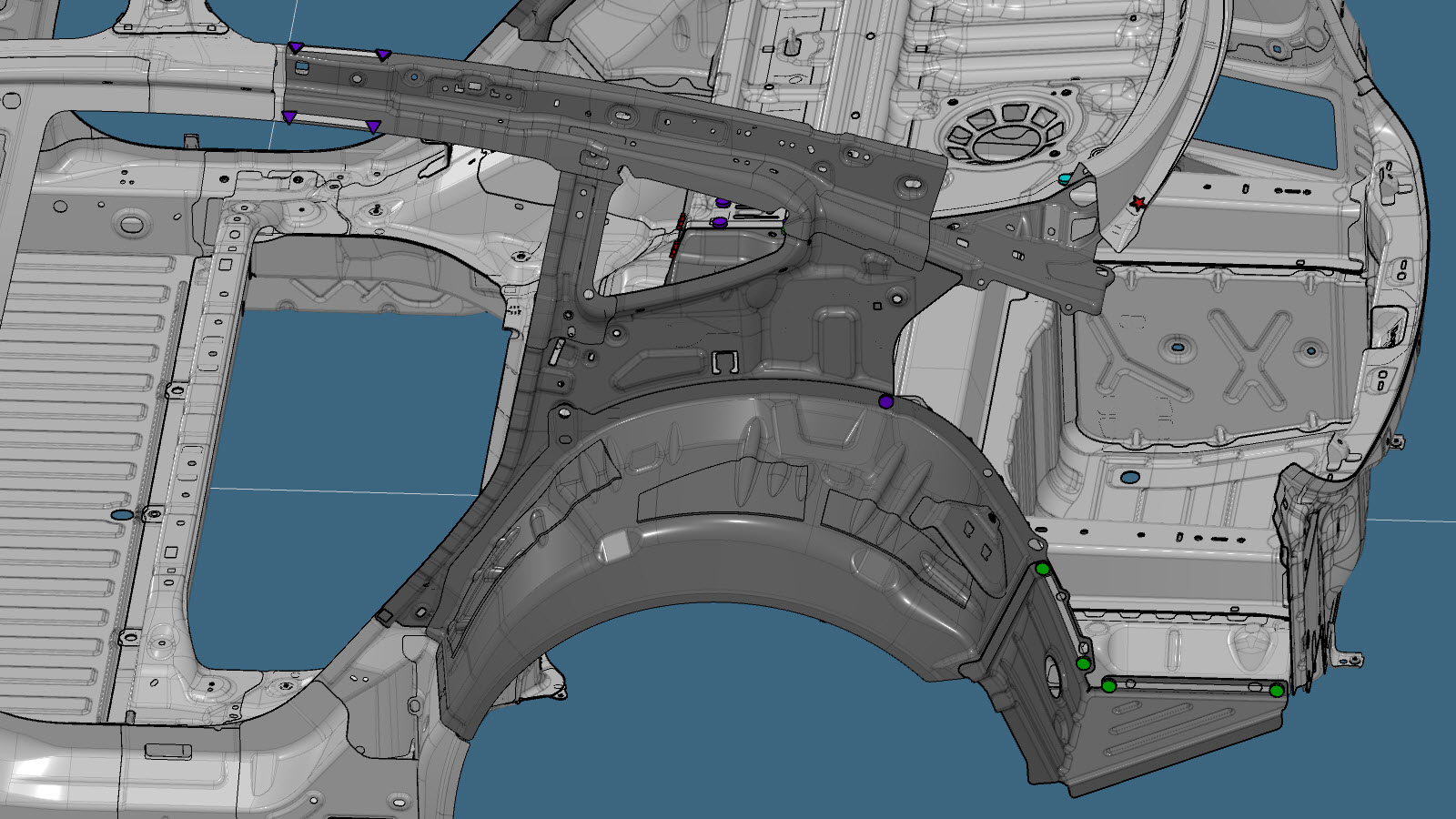

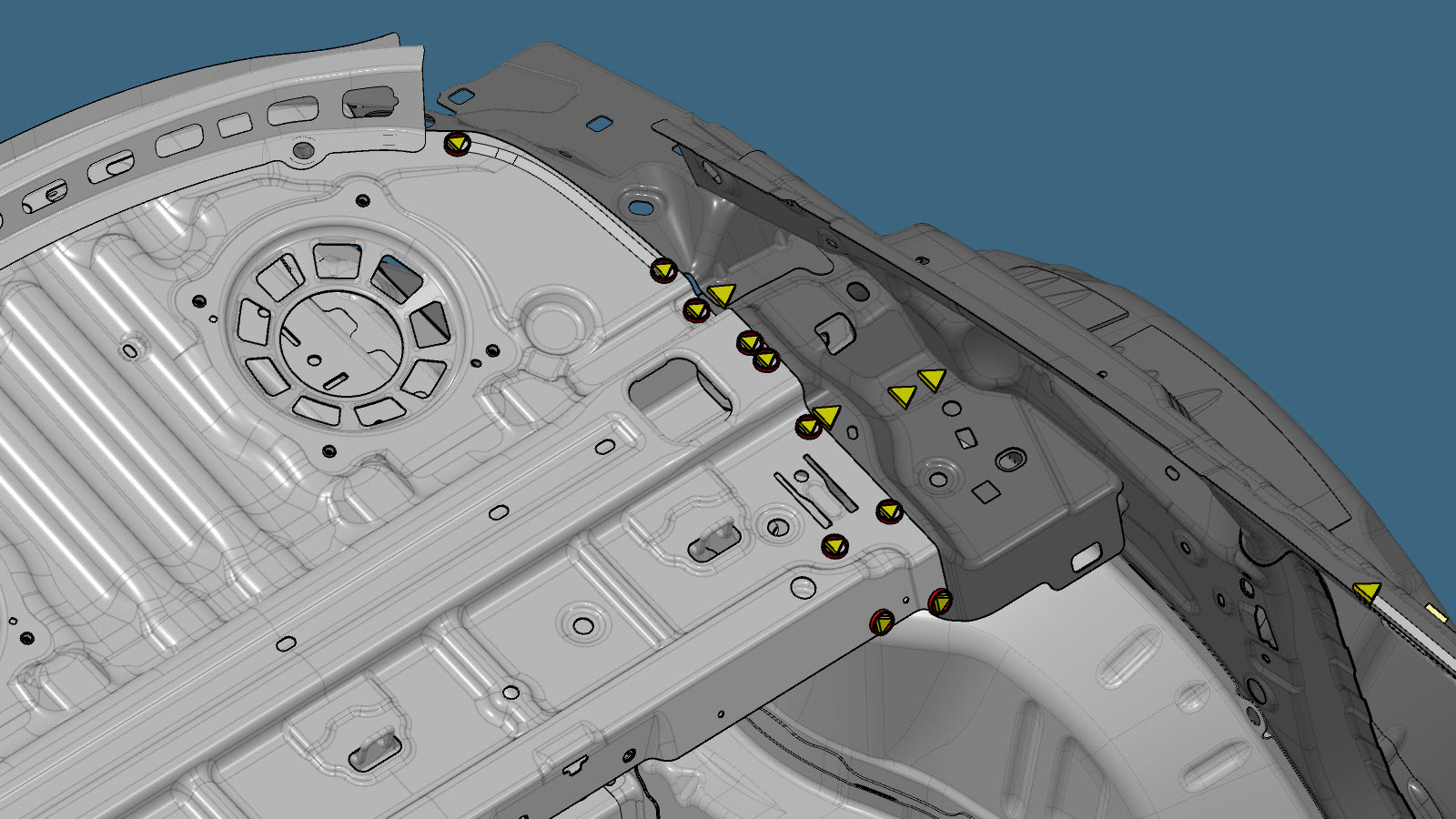

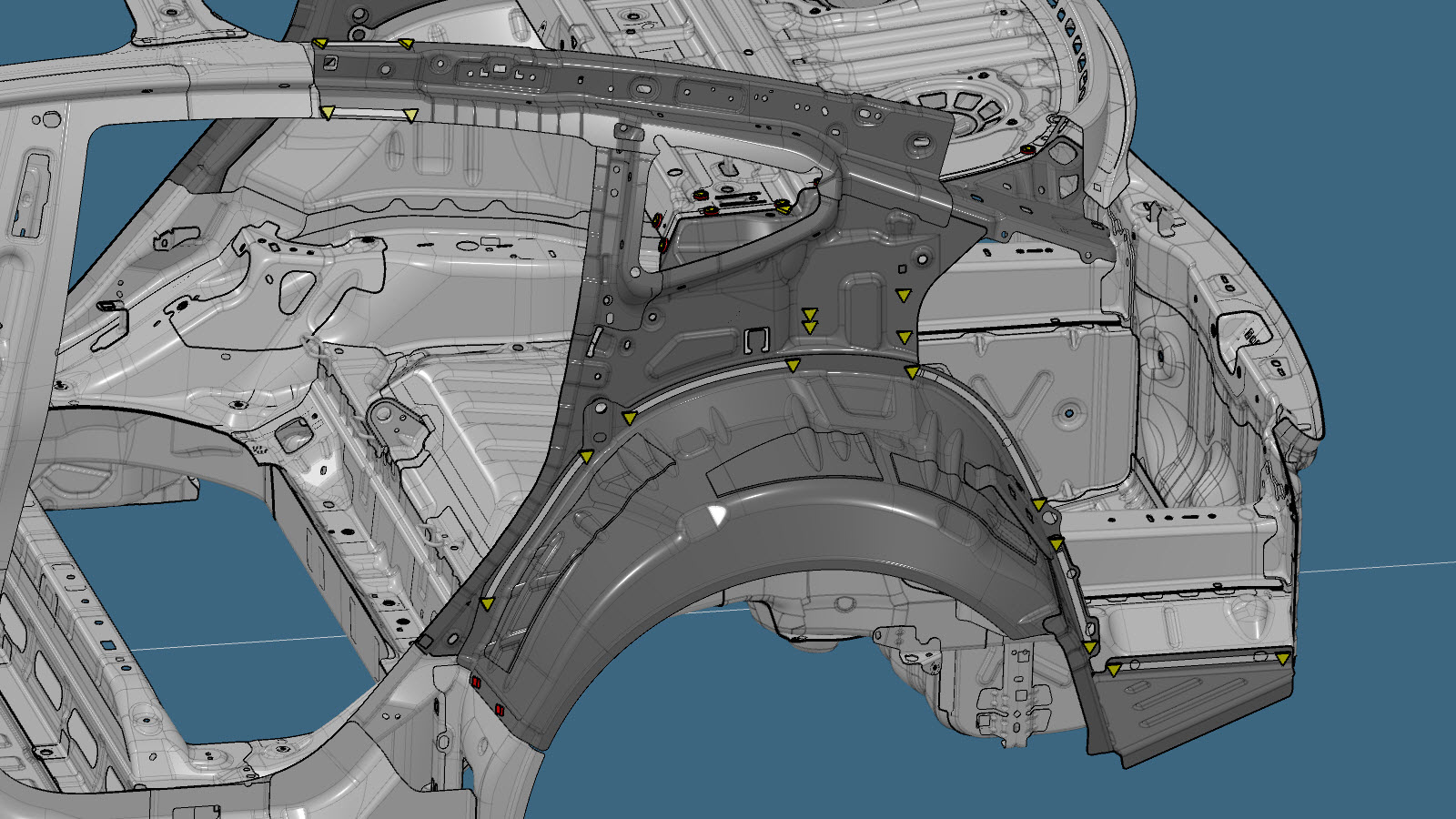

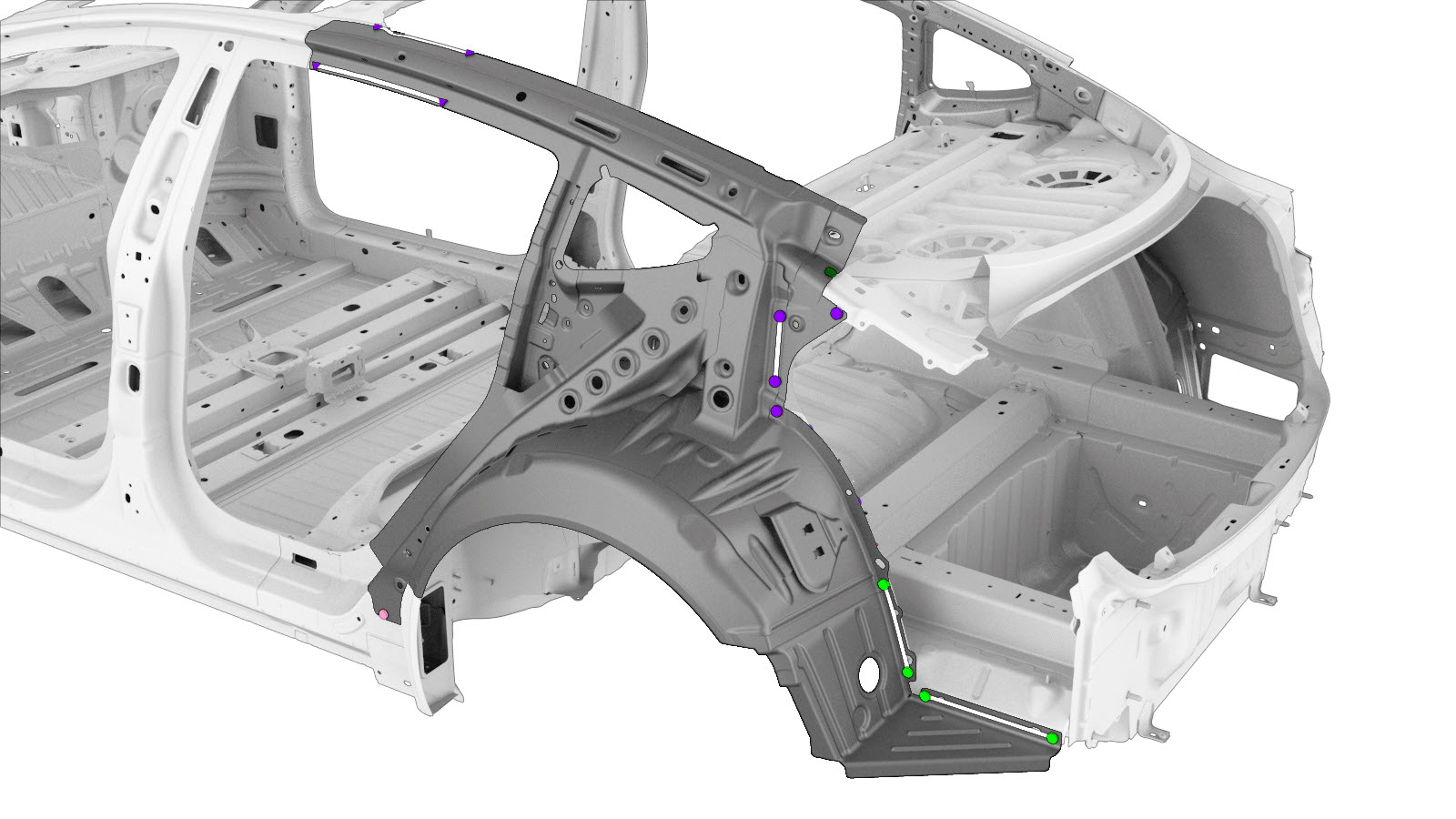

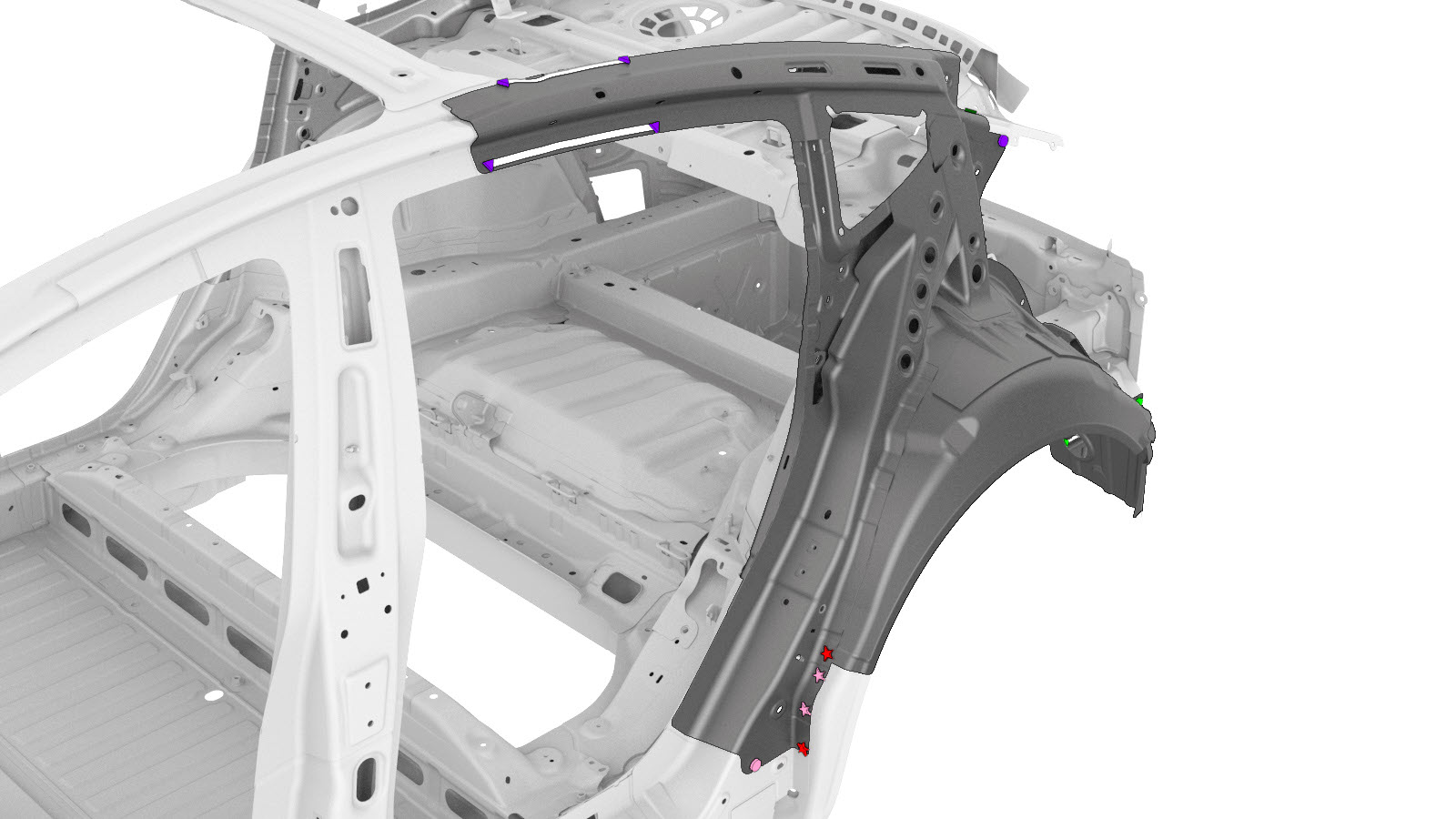

拆卸原装部件。
或 原厂点焊焊缝
或 原厂 SPR
-
准备安装。

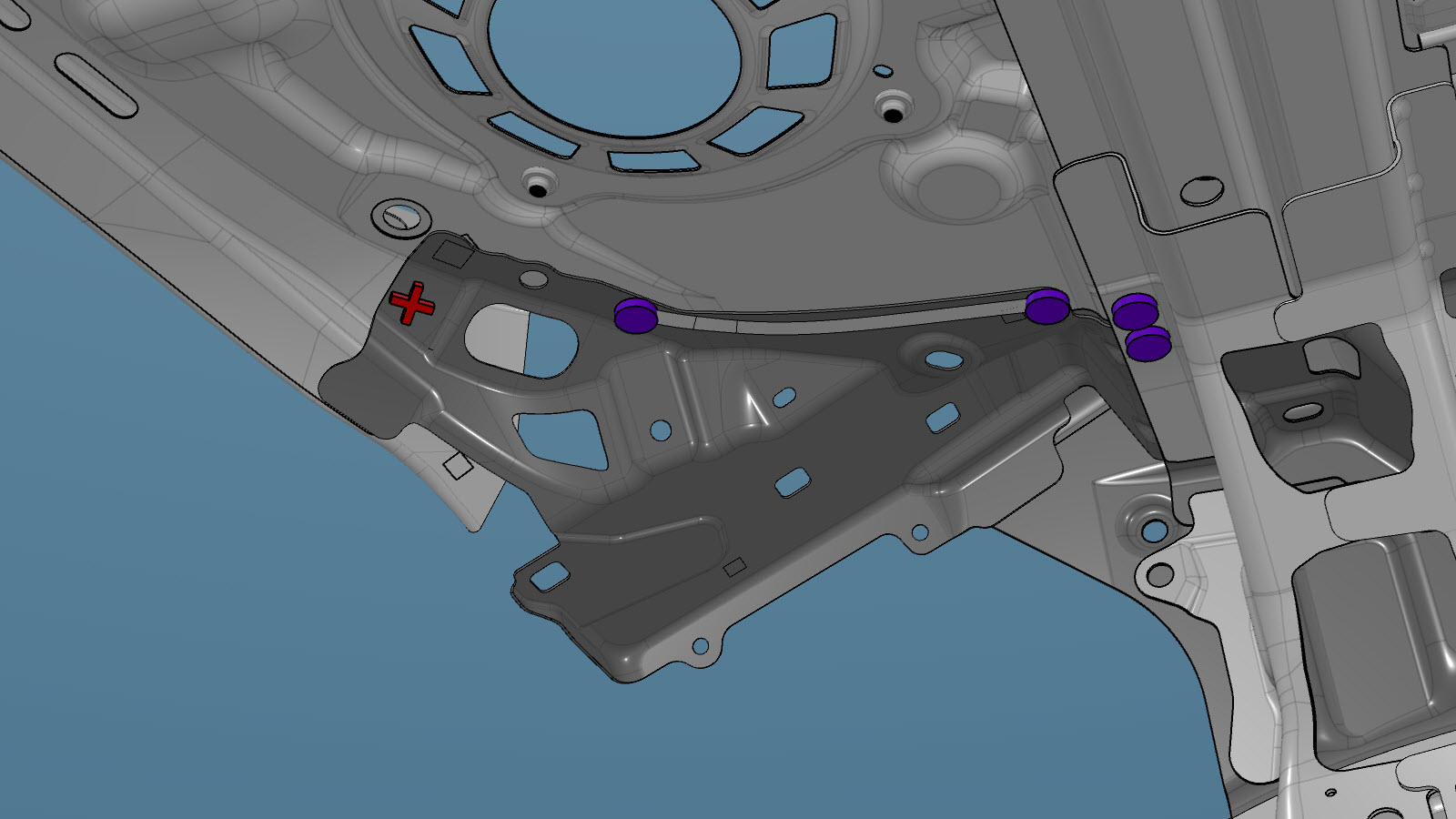

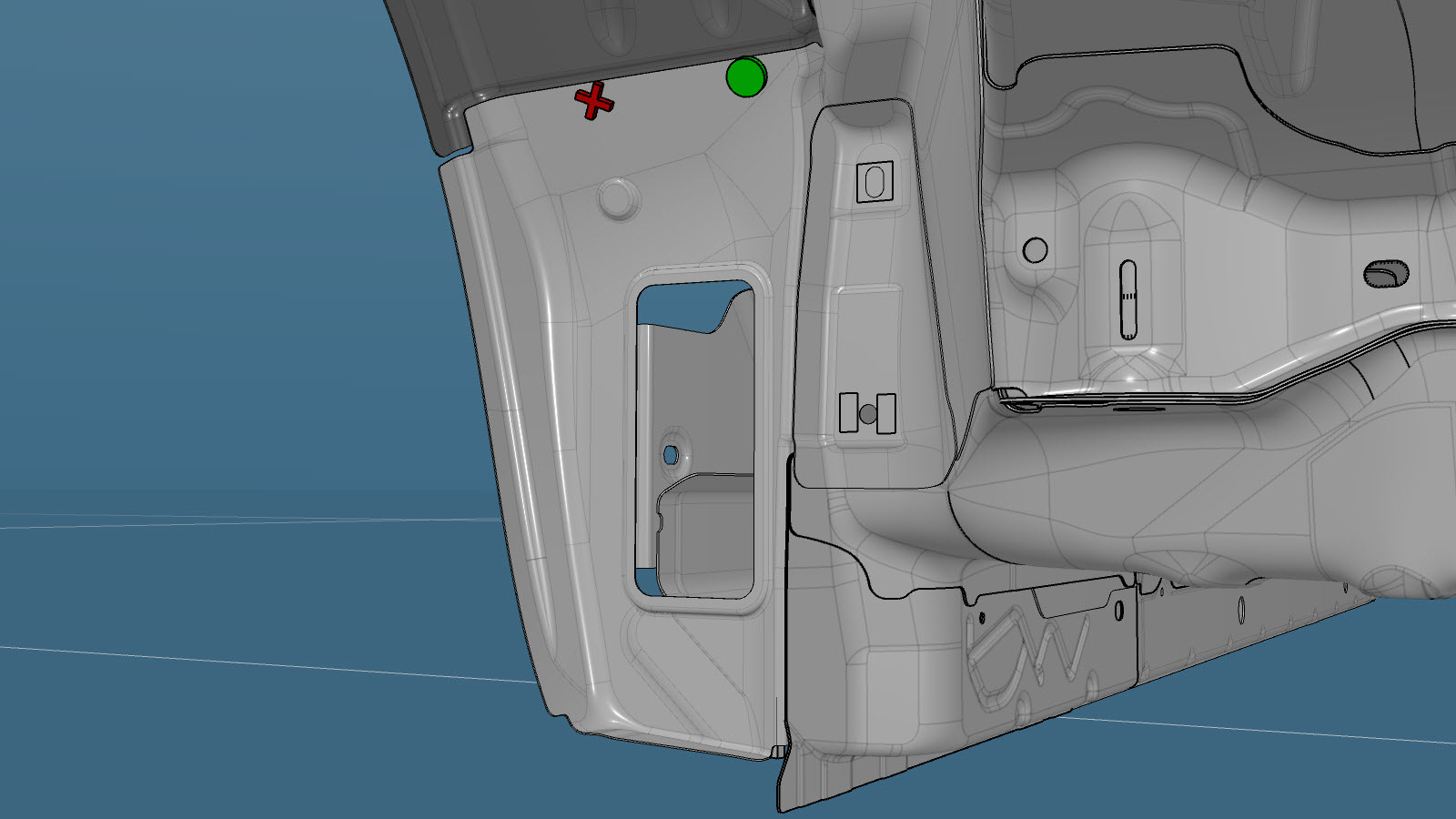

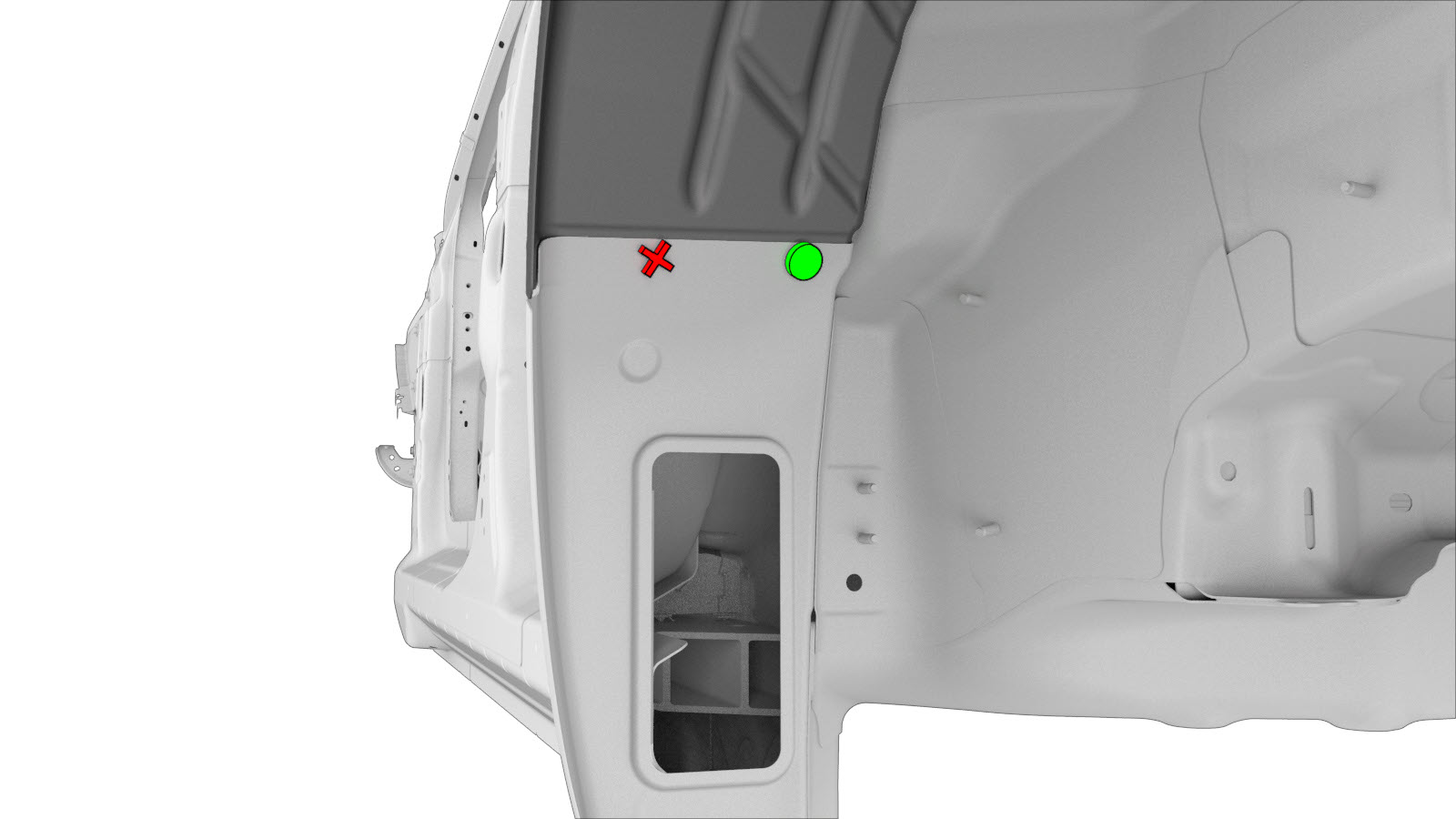

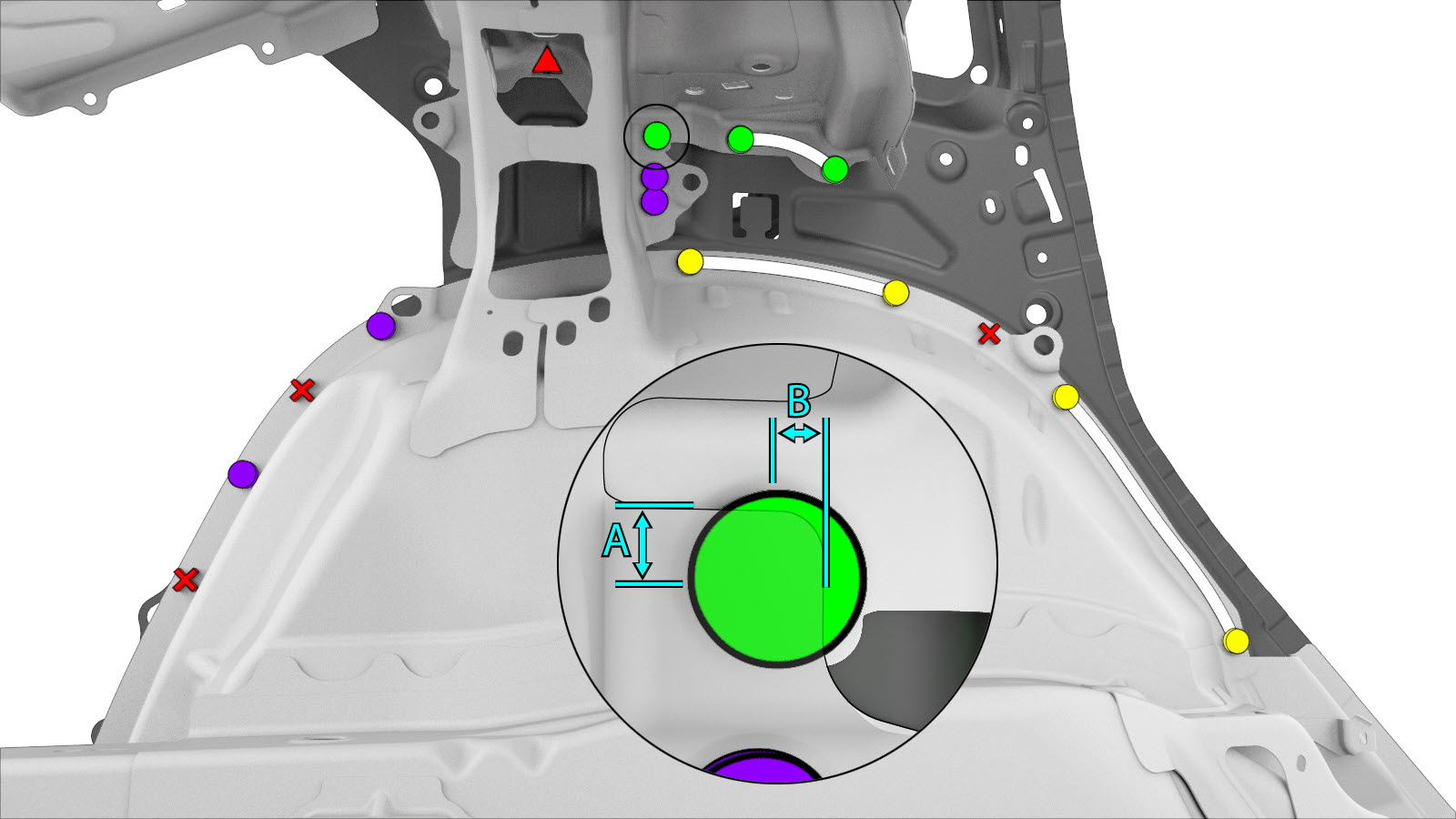

注红色 X 表示此处工厂安装的紧固件未进行更换。或 铆钉，4.8 毫米
- A = 8 毫米
- B = 6 毫米
或 流型铆钉，S08
或 流型铆钉，S18
或 安装点焊焊缝
或 铝塞焊焊缝注对于这些塞焊焊缝，在每个指定位置钻一个 9 毫米的孔。 - 在车辆接合面以及新部件上涂抹结构型粘合剂。

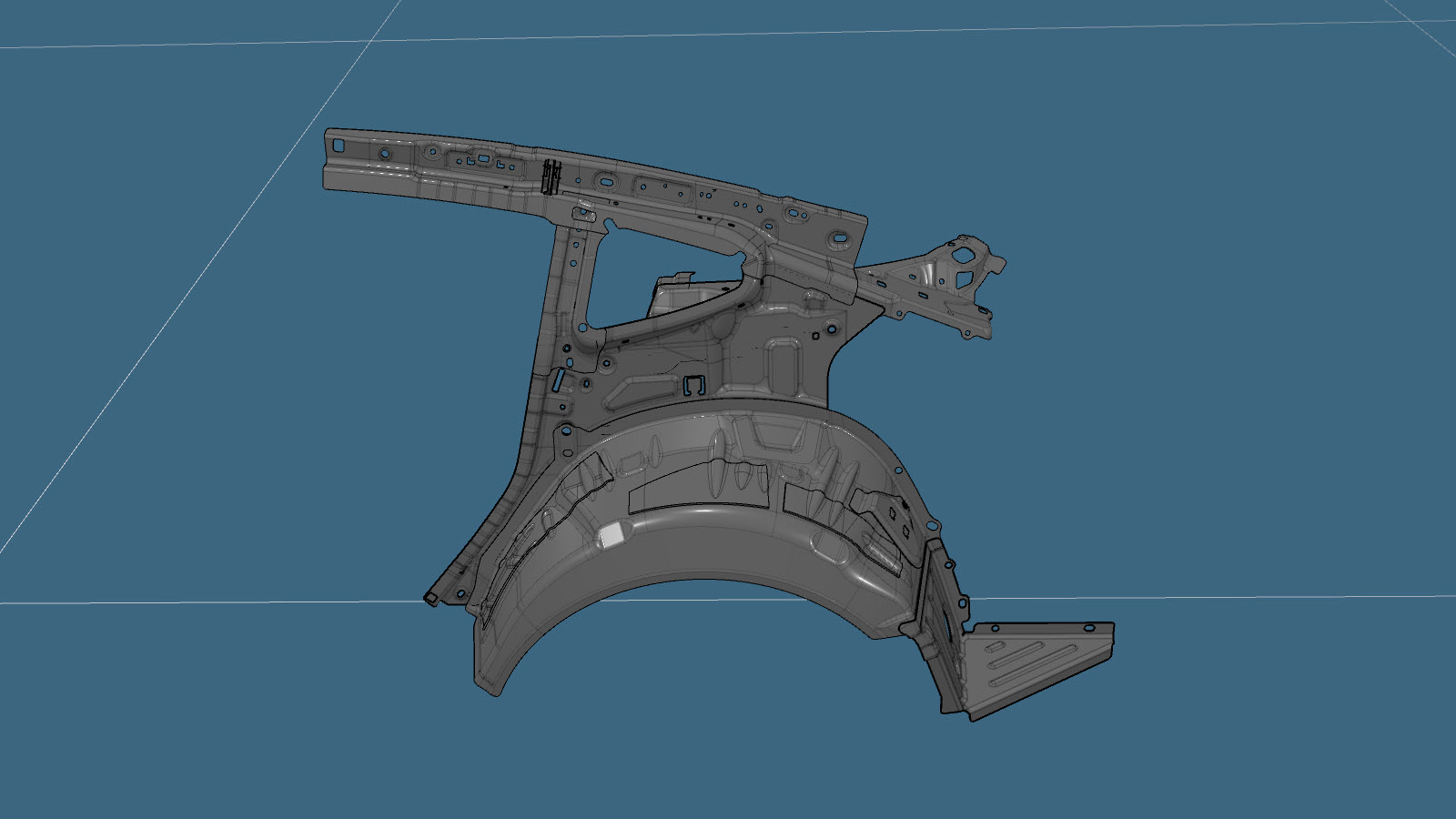

- 安装新部件。
-
执行电阻点焊。
或 安装点焊焊缝警告未遵守包括使用个人防护装备在内的任何焊接安全注意事项，可能导致严重的人身伤害或财产损失。只有已完成 Tesla 认可的焊接培训课程的维修技师才有权在 Tesla 车辆上焊接结构组件。警告切勿在执行车辆电气绝缘程序前焊接 Tesla 车辆（请参阅车辆专用维修手册，了解有关车辆电气绝缘程序的更多信息）。在具有通电高压或低压系统的 Tesla 车辆上进行焊接可能会损坏车辆部件。
-

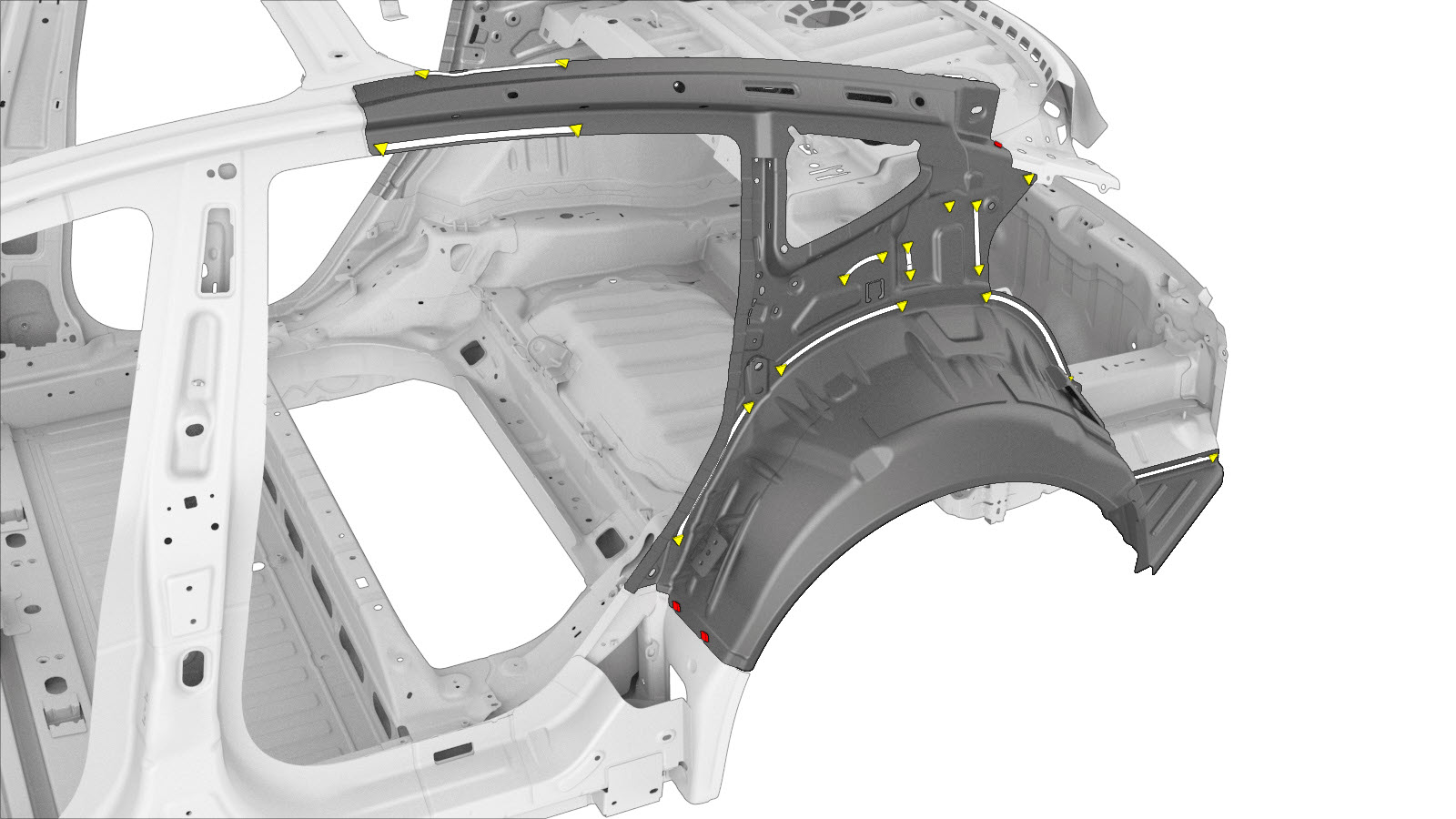

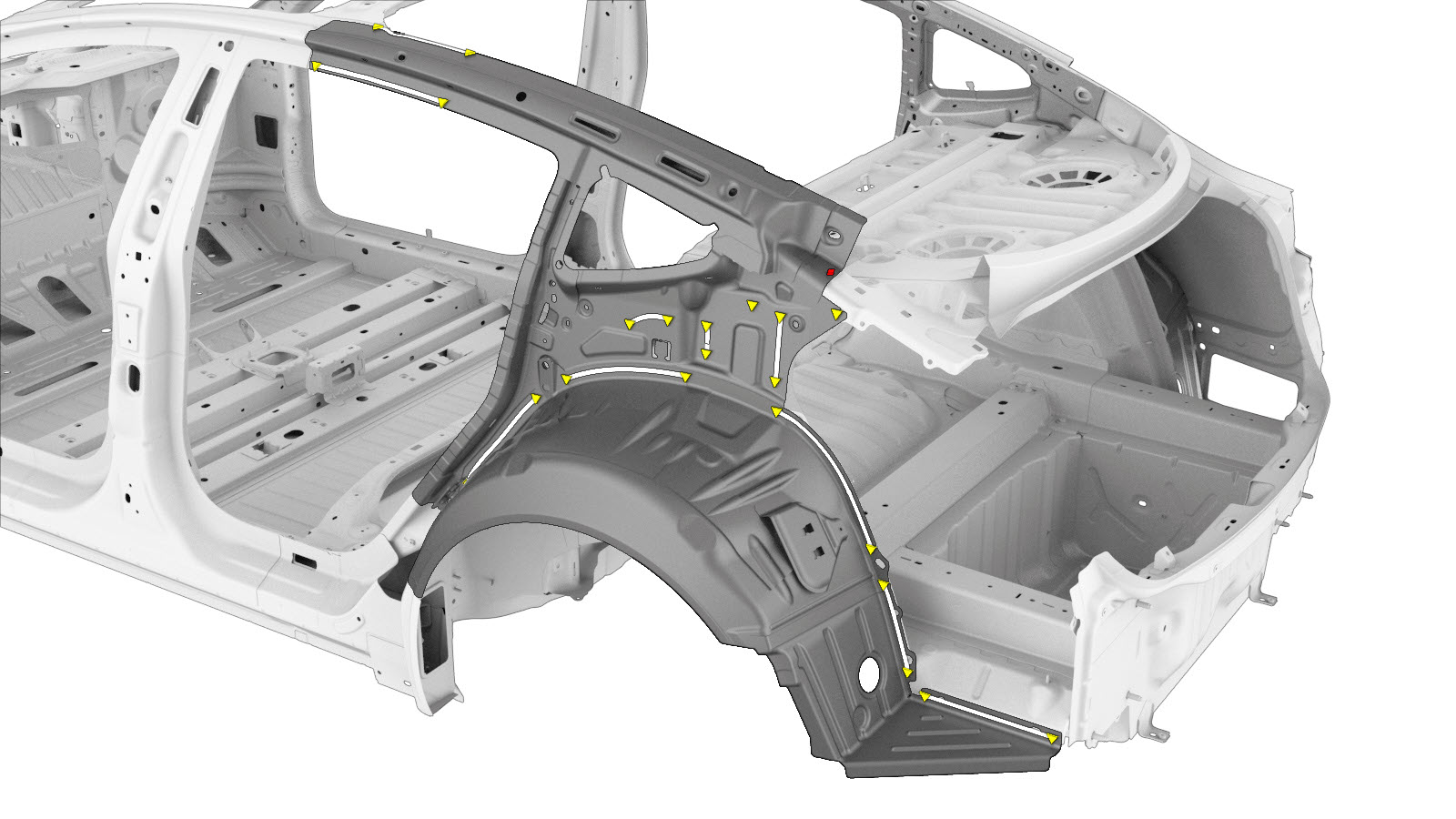

执行 GMA 焊接。
或 铝塞焊焊缝警告未遵守包括使用个人防护装备在内的任何焊接安全注意事项，可能导致严重的人身伤害或财产损失。只有已完成 Tesla 认可的焊接培训课程的维修技师才有权在 Tesla 车辆上焊接结构组件。警告为保持车辆碰撞完整性，在采用 GMA 焊接法焊接 Tesla 车辆时，仅允许使用经批准的焊丝和 GMA 焊接器。请参阅已批准的气体保护金属极弧 (GMA) 焊接器和焊丝了解有关经批准的 GMA 焊接器和焊丝的信息。警告切勿在执行车辆电气绝缘程序前焊接 Tesla 车辆（请参阅车辆专用维修手册，了解有关车辆电气绝缘程序的更多信息）。在具有通电高压或低压系统的 Tesla 车辆上进行焊接可能会损坏车辆部件。注进行 GMA 焊接之前，使用规格和类型相同的材料执行焊接测试，以确保焊接设备的设置能保证满意的焊接效果。
-

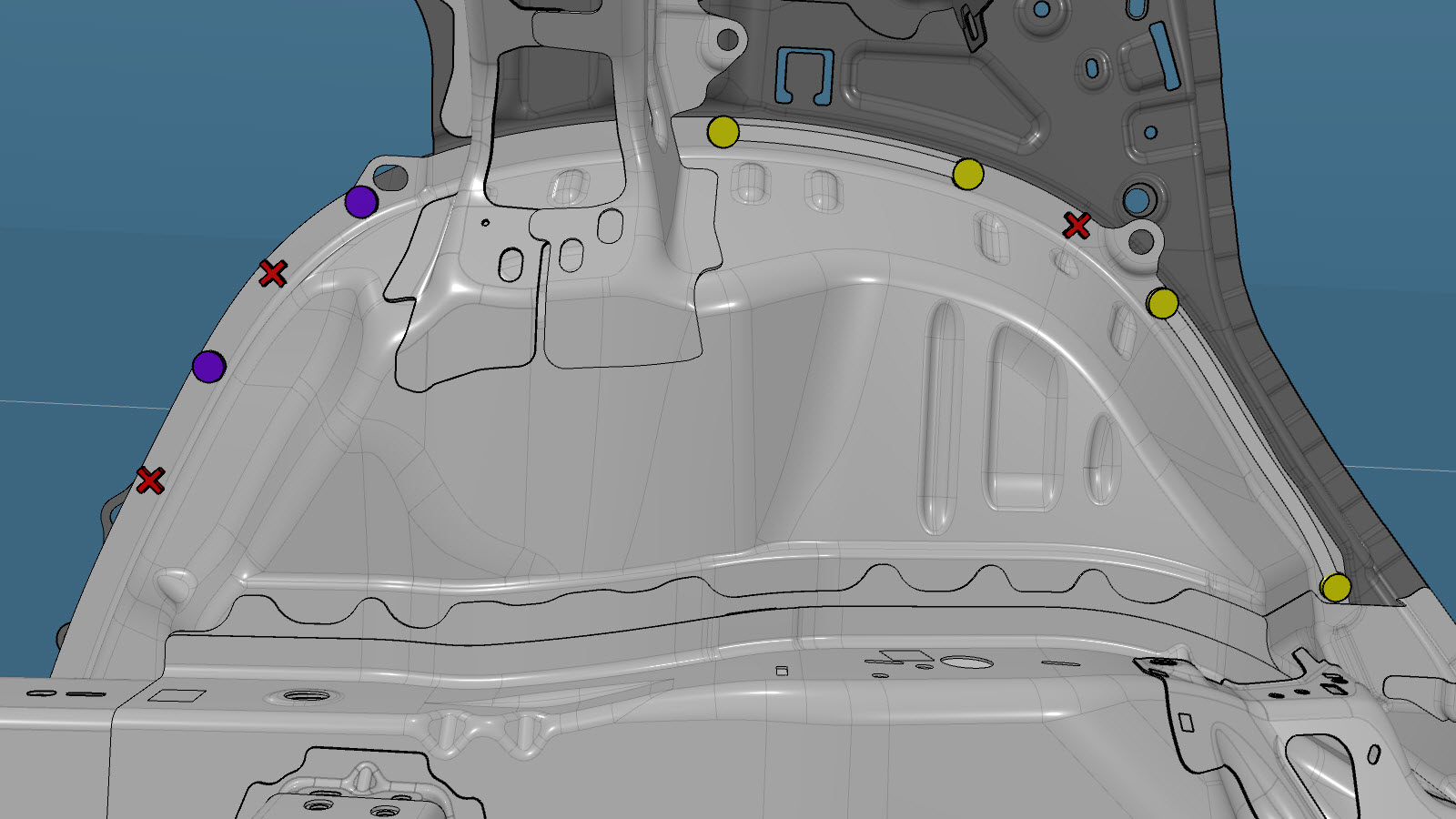

安装先前为露出更换组件而拆下的车身侧外件的必要部分。
-

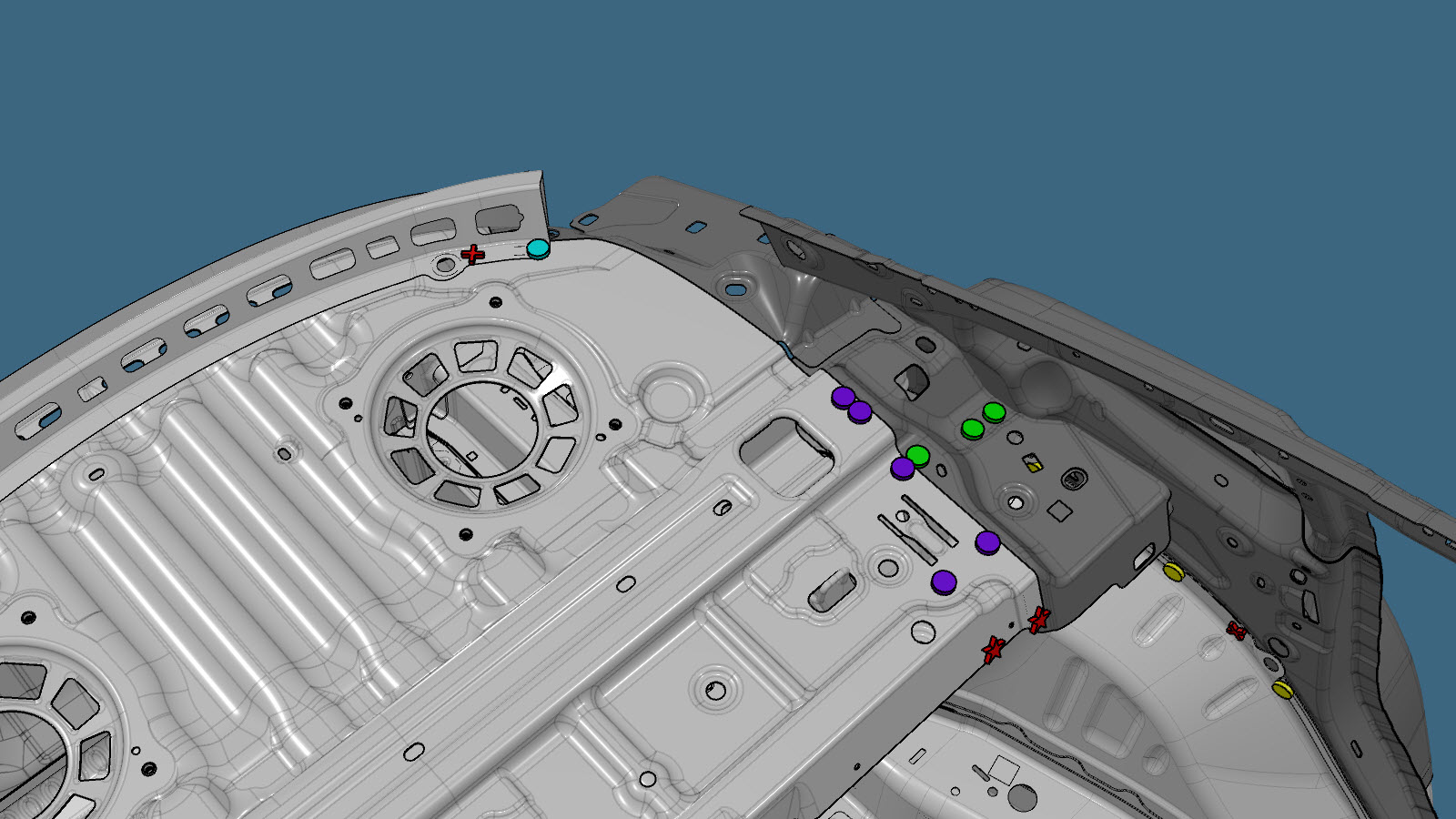

按指示安装紧固件。
或 流型铆钉，S28
- 执行任何必要的维修后操作。
- 安装 左翼子板总成 ((拆卸和安装))。
- 安装 后轮拱内衬，左 ((拆卸和更换))。
