带加固件的后减震器支座上部总成
校正代码：
10101906102
10101906202
注意：除非本程序中有明确规定，否则上述校正代码涵盖执行本程序（包括关联碰撞维修程序以及服务程序）所需的所有碰撞维修和服务维修工作。除非明确要求，否则请勿堆叠碰撞维修校正代码。可能需要进行额外维修，具体视车辆损坏情况确定。
维修信息
- 在开始本程序之前，请查看所有碰撞维修一般实践和安全文档并佩戴适当的 PPE（个人防护装备）。
- 执行本程序时，请将车辆正确固定到车架工作台上。
零件清单
| 数量 | 描述 | 图片/备注 |
|---|---|---|
| 1 |
Asy, Damper Mount Rr（带加固件的后减震器支座上部总成） |
|
| 8 | 结构型灯笼铆钉，6.5 mm | |
| 22 | 高强度结构型铆钉，6.5 毫米 | |
| 2 | 螺栓 ，M8x23.5 |
如需订购零件，请参阅零件目录，输入需维修车辆 VIN，查找车辆正确零件（以及零件号）。或者，也可以在零件目录中搜索，查找车辆专用零件。
维修程序
- 拆卸 扩散器 - 后底板 ((拆卸和更换))。
- 拆卸 轮拱内衬 - 后 - 左侧 ((拆卸和更换))。
- 拆卸 减震器 - 后 - 左侧 ((拆卸和更换))。
- 拆卸 连杆 - 后 - 下 - 后悬架 - 左侧 ((拆卸和更换))。
- 拆卸 连杆 - 前 - 下 - 后悬架 - 左侧 ((拆卸和更换))。
- 拆卸 连杆 - 后 - 上 - 后悬架 - 左侧 ((拆卸和更换))。
- 拆卸 连杆 - 前 - 上 - 后悬架 - 左侧 ((拆卸和更换))。
- 拆卸 连杆 - 前 - 上 - 后悬架 - 右侧 ((拆卸和更换))。
- 拆卸 止推杆 - 后悬架 - 左侧 ((拆卸和更换))。
- 拆卸 饰板 - 后备箱 - 左侧 ((拆卸和更换))。
- 拆卸 母排 - 充电端口至高压电池 ((拆卸和更换))。
-

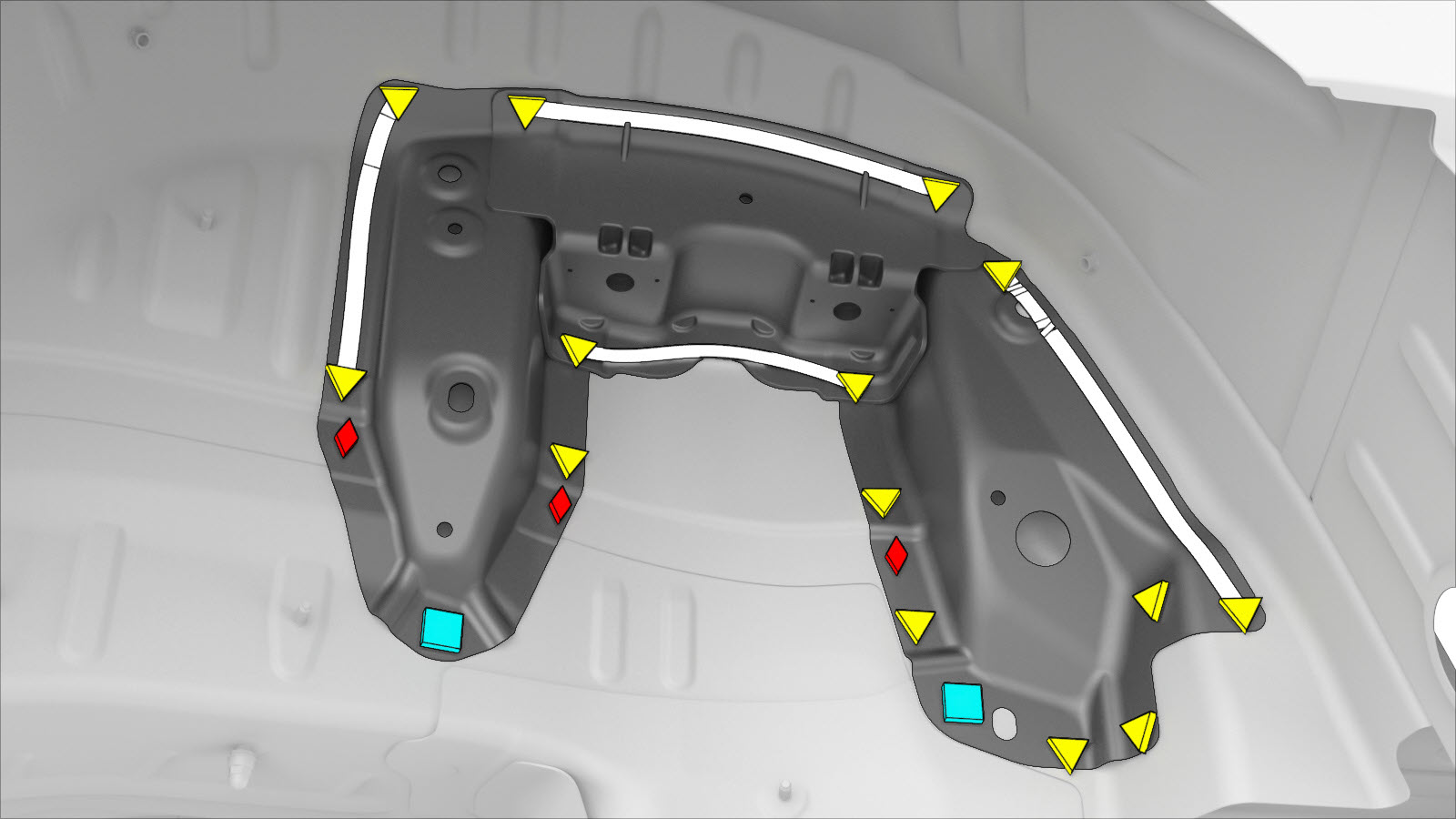

拆卸原装部件。
-
准备安装。
- 在车辆接合面以及新部件上涂抹结构型粘合剂。
-
安装新部件。
将这些螺栓拧紧至 24 Nm。
- 执行任何必要的维修后操作。
- 安装 母排 - 充电端口至高压电池 ((拆卸和更换))。
- 安装 饰板 - 后备箱 - 左侧 ((拆卸和更换))。
- 安装 止推杆 - 后悬架 - 左侧 ((拆卸和更换))。
- 安装 连杆 - 前 - 上 - 后悬架 - 右侧 ((拆卸和更换))。
- 安装 连杆 - 前 - 上 - 后悬架 - 左侧 ((拆卸和更换))。
- 安装 连杆 - 后 - 上 - 后悬架 - 左侧 ((拆卸和更换))。
- 安装 连杆 - 前 - 下 - 后悬架 - 左侧 ((拆卸和更换))。
- 安装 连杆 - 后 - 下 - 后悬架 - 左侧 ((拆卸和更换))。
- 安装 减震器 - 后 - 左侧 ((拆卸和更换))。
- 安装 轮拱内衬 - 后 - 左侧 ((拆卸和更换))。
- 安装 扩散器 - 后底板 ((拆卸和更换))。
