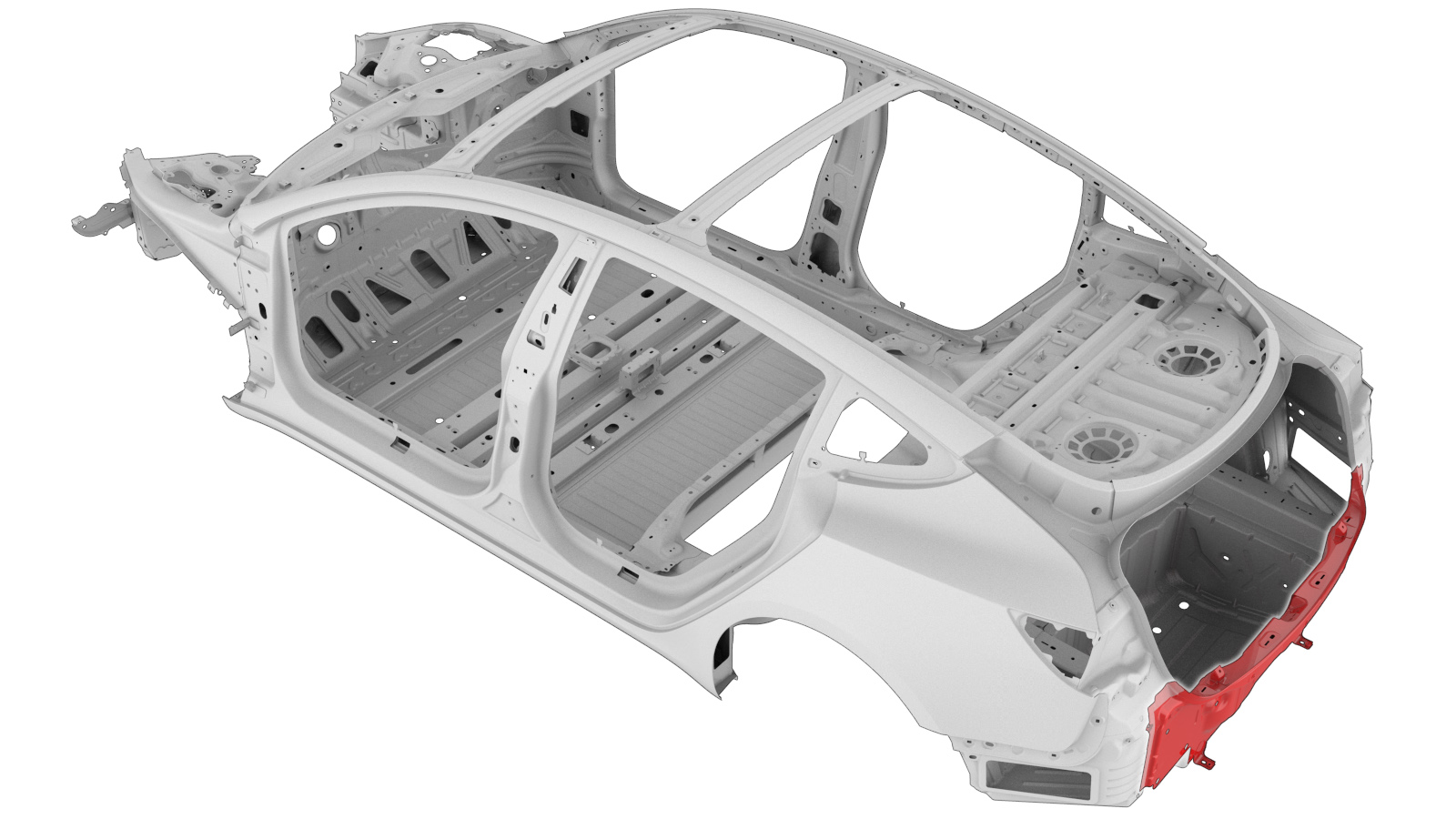

后车架纵梁（上部）

校正代码： 10101813702 10101813802 注意：除非本程序中有明确规定，否则上述校正代码涵盖执行本程序（包括关联碰撞维修程序）所需的所有碰撞维修工作。除非明确要求，否则请勿堆叠碰撞维修校正代码。添加执行此程序所需的任何关联机械程序。

零件清单

数量 描述 图片/备注
1 Asy-Rail Rr Upr（后车架纵梁 – 上部）
23 高强度结构型铆钉，6.5 毫米
2 螺栓 ，SEMS,[FL],HX,M8x23.5 Tesla 零件号 1063260-00。

如需订购零件，请参阅零件目录，输入需维修车辆 VIN，查找车辆正确零件（以及零件号）。或者，也可以在零件目录中搜索，查找车辆专用零件。

维修程序

  1. 拆卸 前流线型护板 ((拆卸和更换))。
  2. 拆卸 后流线型护板 ((拆卸和更换))。
  3. 拆卸 行李箱盖密封件 ((拆卸和更换))。
  4. 拆卸 后减能器 - 后保险杠防撞梁总成 - 压铸件 ((拆卸和更换))。
  5. 拆卸 行李箱撞锁 ((拆卸和更换))。
  6. 拆卸 行李箱地毯总成 ((拆卸和更换))。
  7. 拆卸 行李箱侧面饰板，左 ((拆卸和更换))。
  8. 拆卸 后车身面板。
  9. 拆下后车架纵梁端板。
  10. 拆卸原装部件。
    或 原厂点焊焊缝
    或 原厂 SPR
    Informational PurposesAn informational icon, calling your attention
    注
    红圈标注的原厂 SPR 隐藏在横梁后侧，必须从车架纵梁内侧进行打磨。研磨 SPR 时，只需将 SPR 研磨至足够拆下组件的程度；不要将 SPR 从接头上完全拆下。安装新的后纵梁上部时，不会更换这些铆钉，这些 SPR 的剩余部分留在接头中，以保持与内侧隔板的某种机械连接。

    或 六角头螺栓

  11. 准备安装。
    Informational PurposesAn informational icon, calling your attention
    注

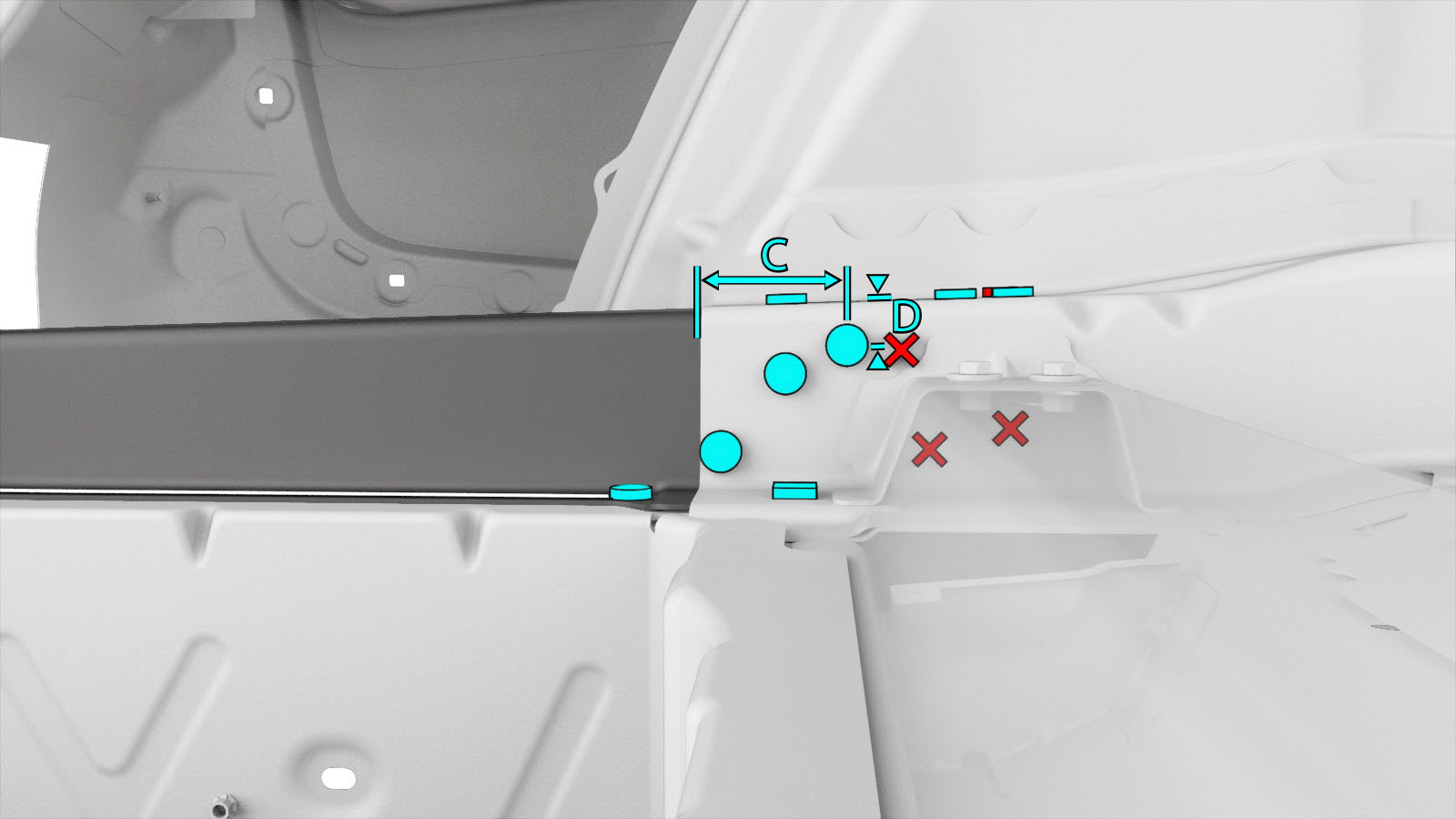

    红色 X 表示此处工厂安装的紧固件未进行更换。
    或 高强度结构型铆钉，6.5 毫米
    • A = 150 毫米。
    • B = 36 毫米。
    • C = 68 毫米。
    • D = 22 毫米。
  12. 在车辆接合面以及新部件上涂抹结构型粘合剂。
  13. 安装新部件。
    将螺栓拧紧至 24 Nm。
  14. 安装后车架纵梁端板。
  15. 安装后车身面板或GUID-FF184691-3013-44E5-AAB7-3EAE834AA654.html。
  16. 执行任何必要的维修后操作。
  17. 安装 行李箱侧面饰板，左 ((拆卸和更换))。
  18. 安装 行李箱地毯总成 ((拆卸和更换))。
  19. 安装 行李箱撞锁 ((拆卸和更换))。
  20. 安装 后减能器 - 后保险杠防撞梁总成 - 压铸件 ((拆卸和更换))。
  21. 安装 行李箱盖密封件 ((拆卸和更换))。
  22. 安装 后流线型护板 ((拆卸和更换))。
  23. 安装 前流线型护板 ((拆卸和更换))。
