前排座位内侧
维修信息
- 在开始本程序之前，请查看所有碰撞维修一般实践和安全文档并佩戴适当的 PPE（个人防护装备）。
- 不使用车架工作台也可完成此程序。
零件清单
| 数量 | 描述 | 图片/备注 |
|---|---|---|

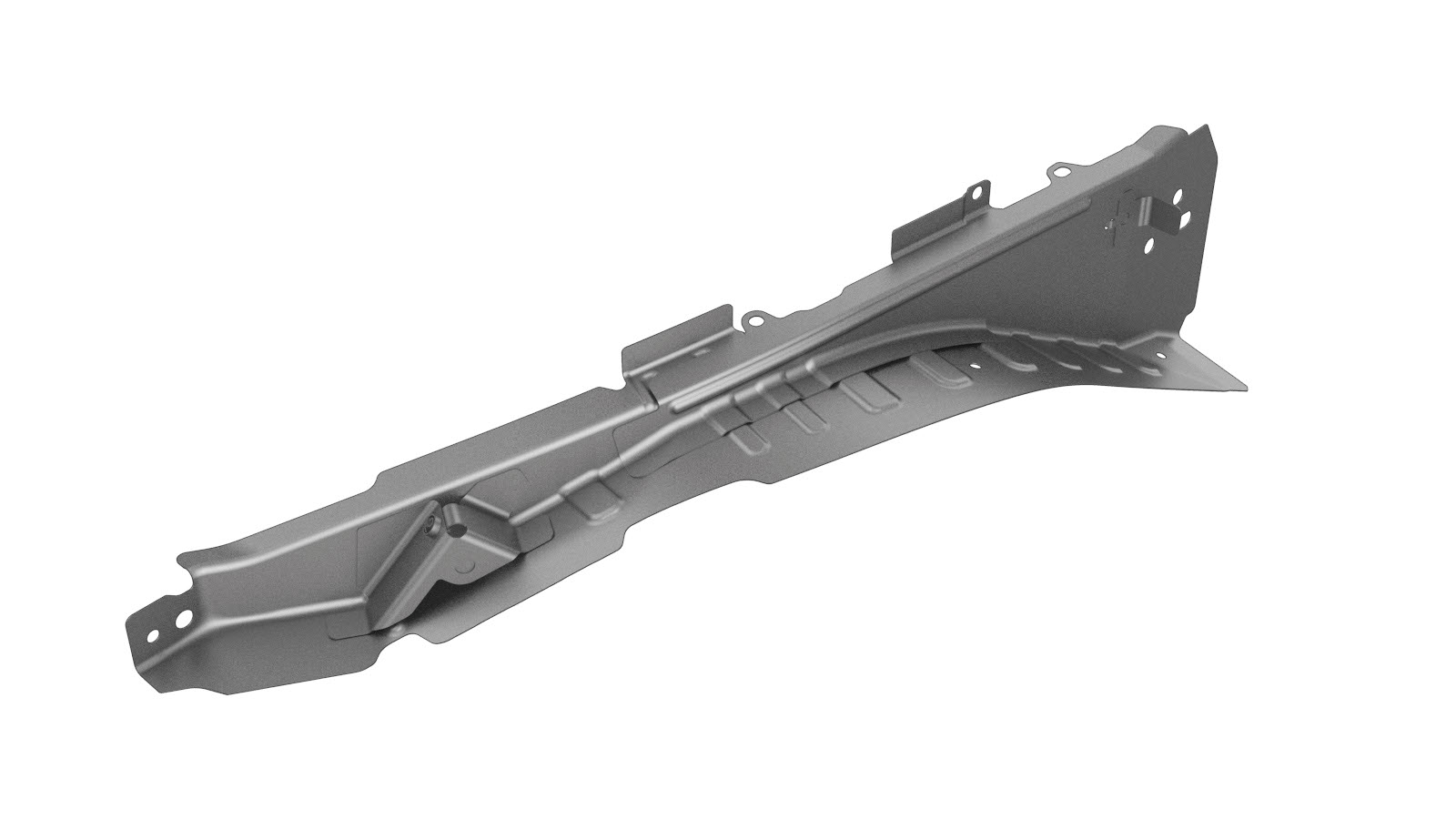

| 1 | ASY, SHOTGUN INNER（前排座位内侧） |
|
| 12 |
高强度结构型铆钉，6.5 毫米
|
|
| 16 |
结构型灯笼铆钉，6.5 毫米
|
|
| 2 |
沉头铆钉，4.8 毫米短款
|
|
| 1 |
流型铆钉 S18
|
|
| 1 |
流型铆钉 S48
|
维修程序
-
拆卸前排座位外侧。
-
拆卸原装部件。
或

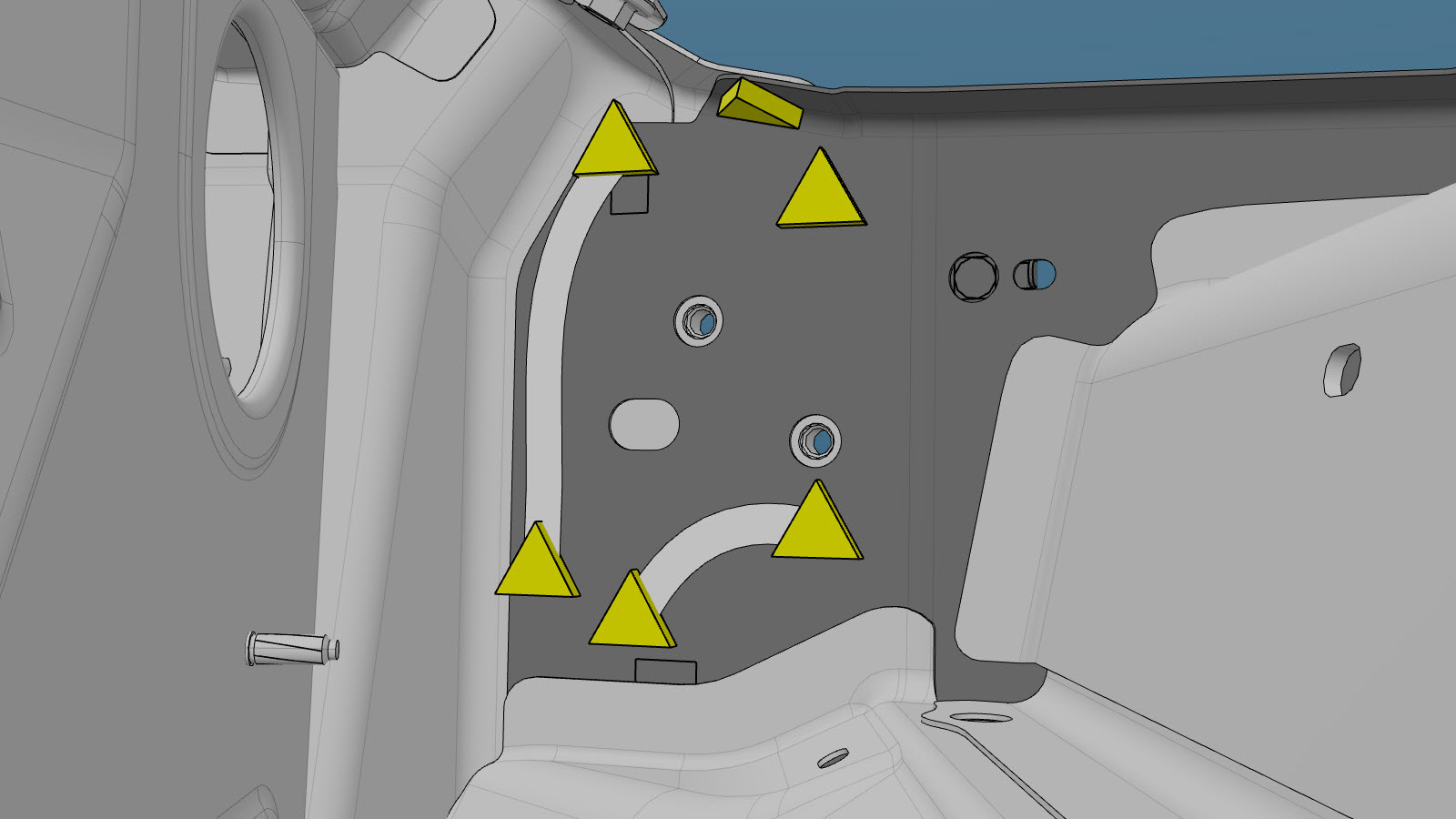

原厂点焊焊缝
或

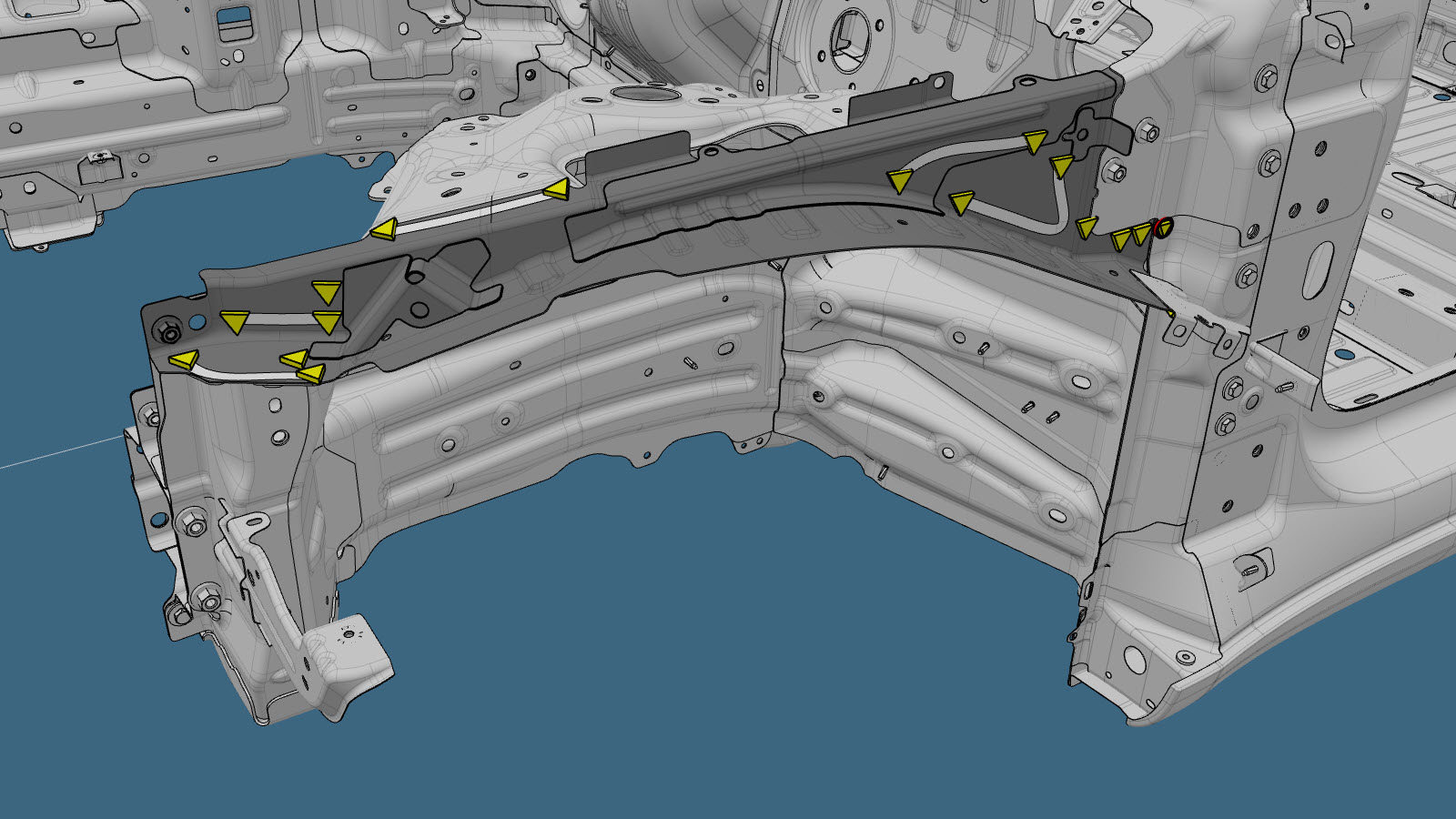

钻透原厂点焊焊缝
注钻除点焊焊缝时，请确保使用的钻头能钻出一个大小合适的孔，以便用紧固件代替点焊。
-
准备安装。
注红色 X 表示此处工厂安装的紧固件未进行更换。
参考线/点

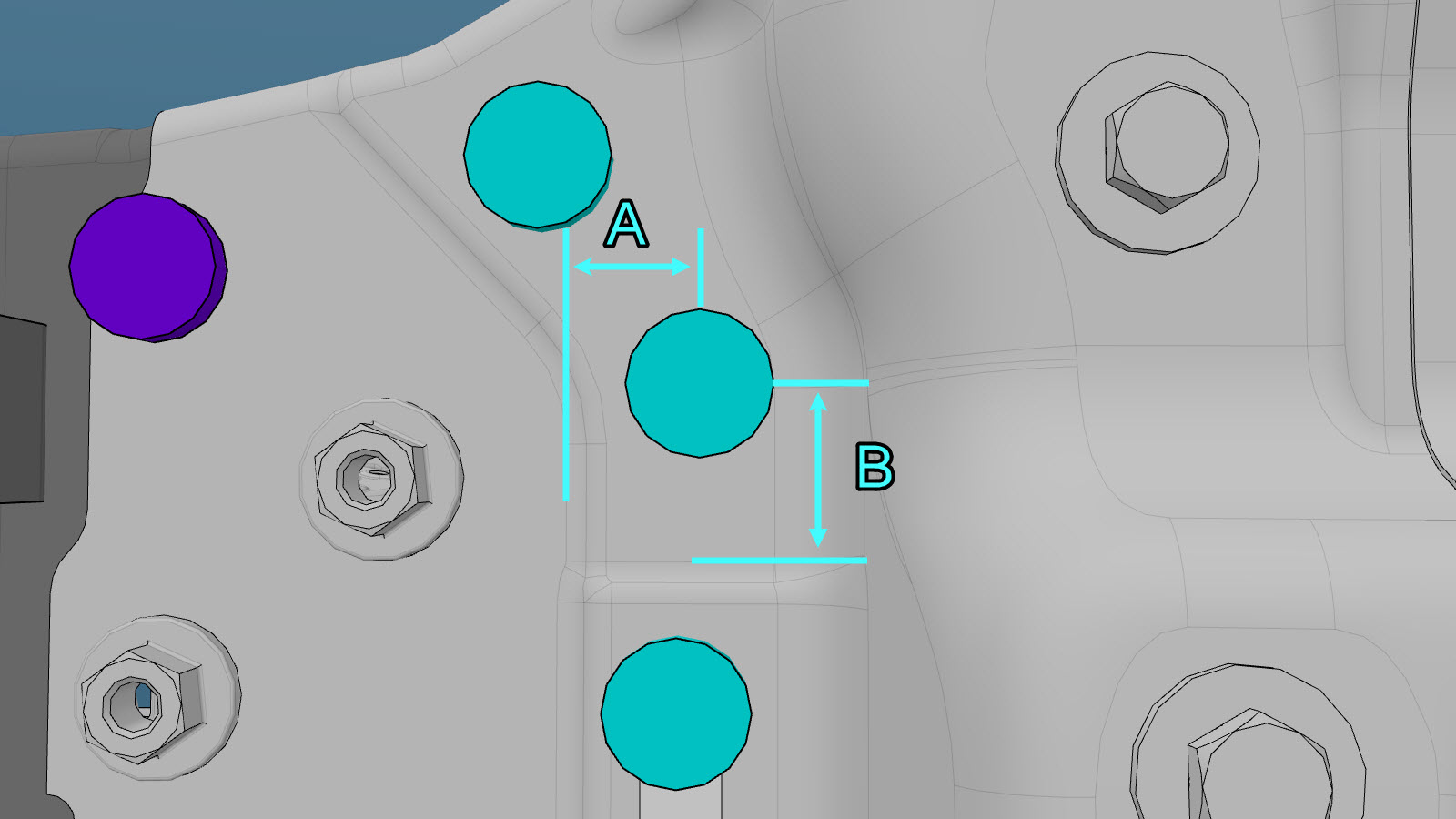

高强度结构型铆钉，6.5 毫米
- A = 10 毫米
- B = 24 毫米

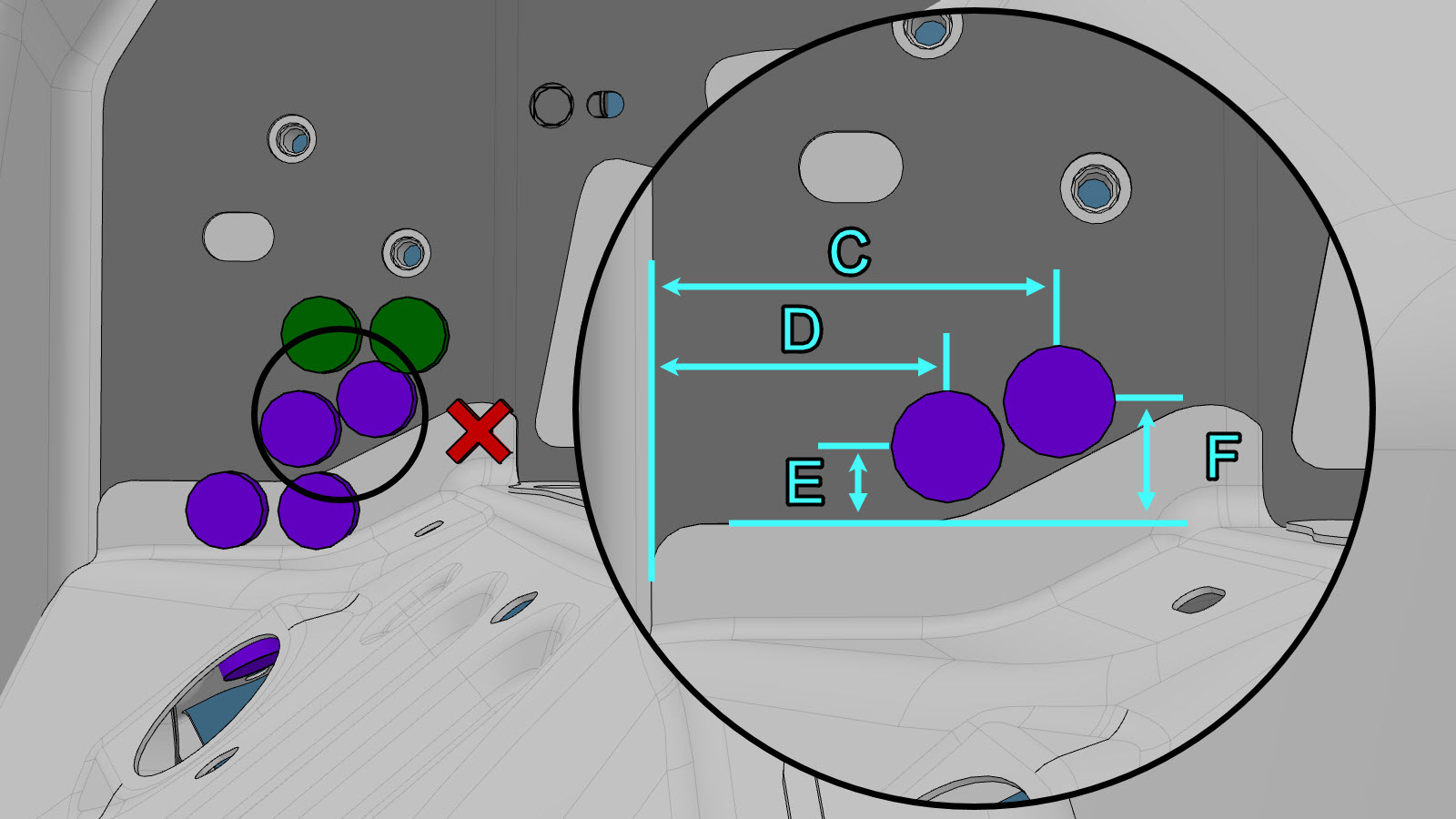

结构型灯笼铆钉，6.5 毫米
- C = 74 毫米
- D = 54 毫米
- E = 14 毫米
- F = 22 毫米
或 流型铆钉，S18
或 流型铆钉，S48
- 在车辆接合面以及新部件上涂抹结构型粘合剂。
- 安装新部件。
-
安装新前排座位外侧。
-

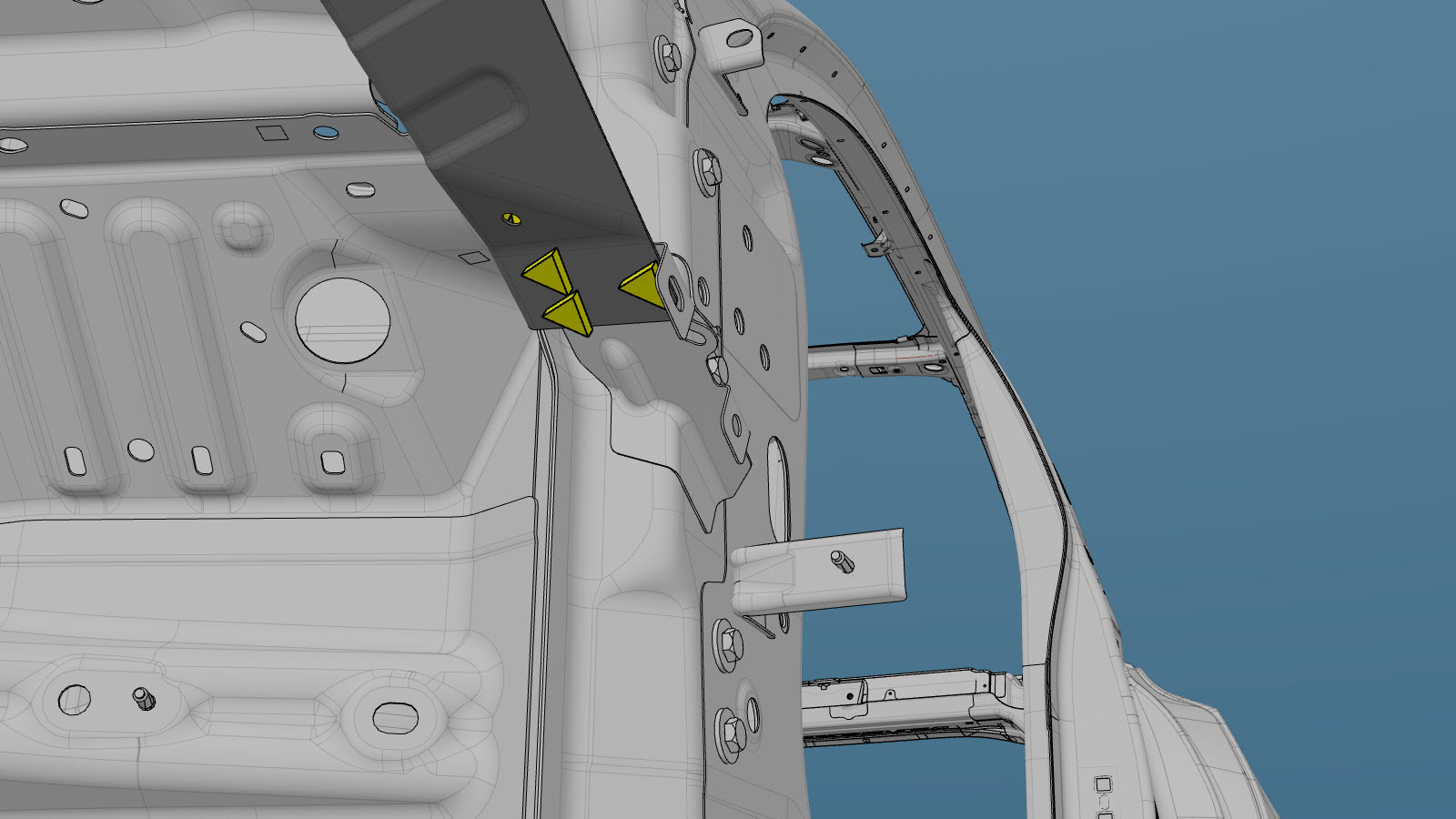

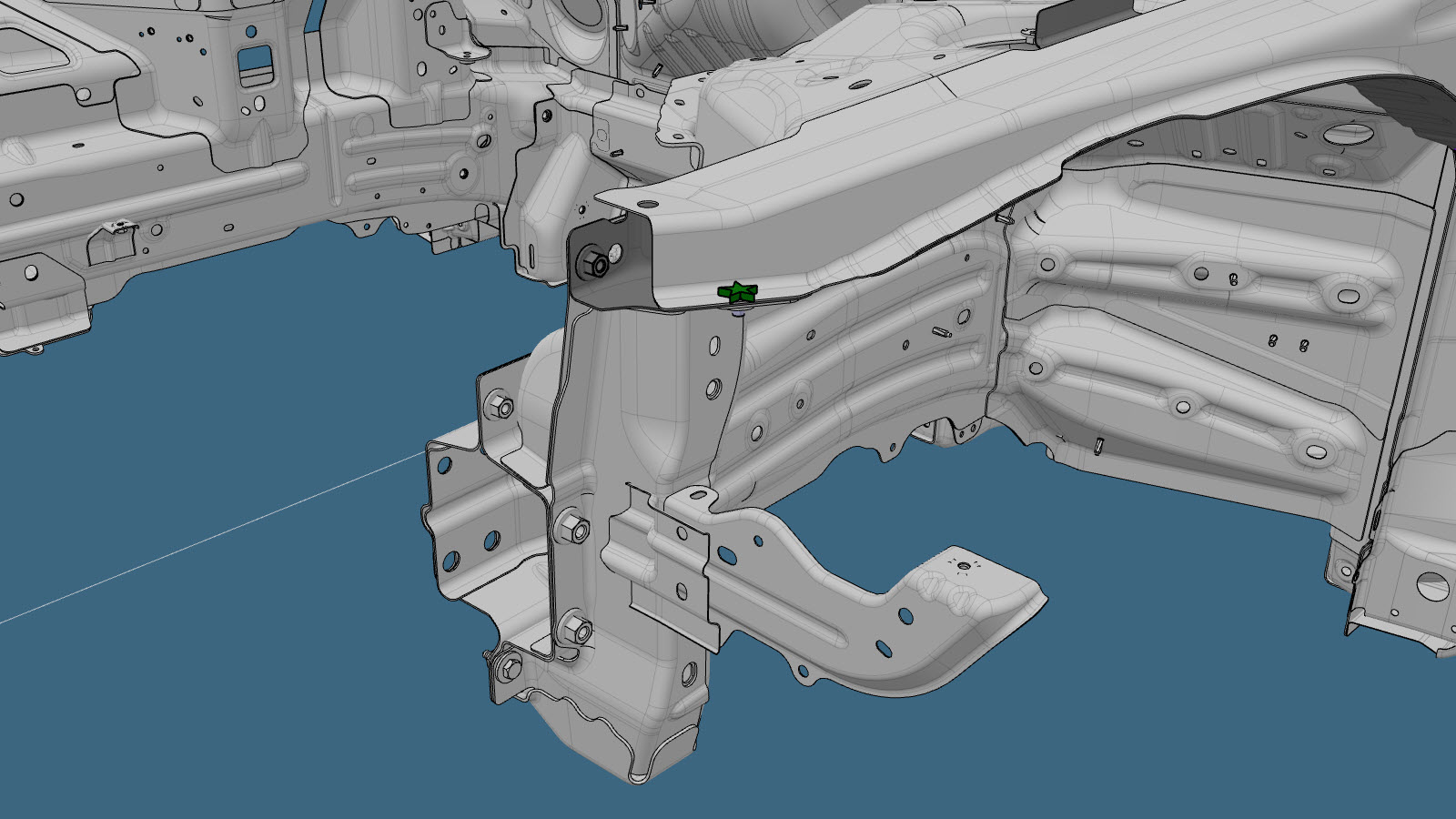

安装新翼子板支架。
-

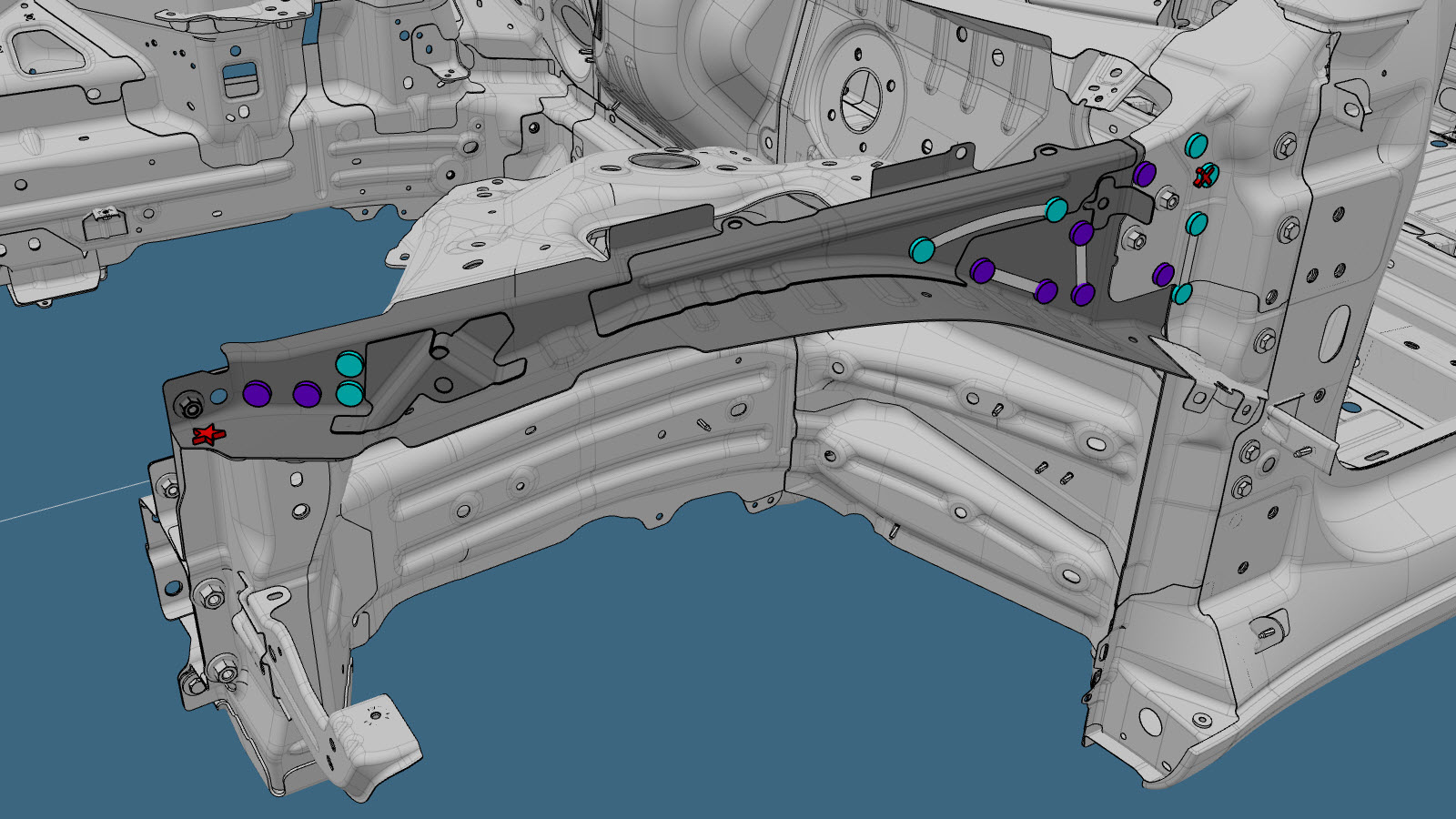

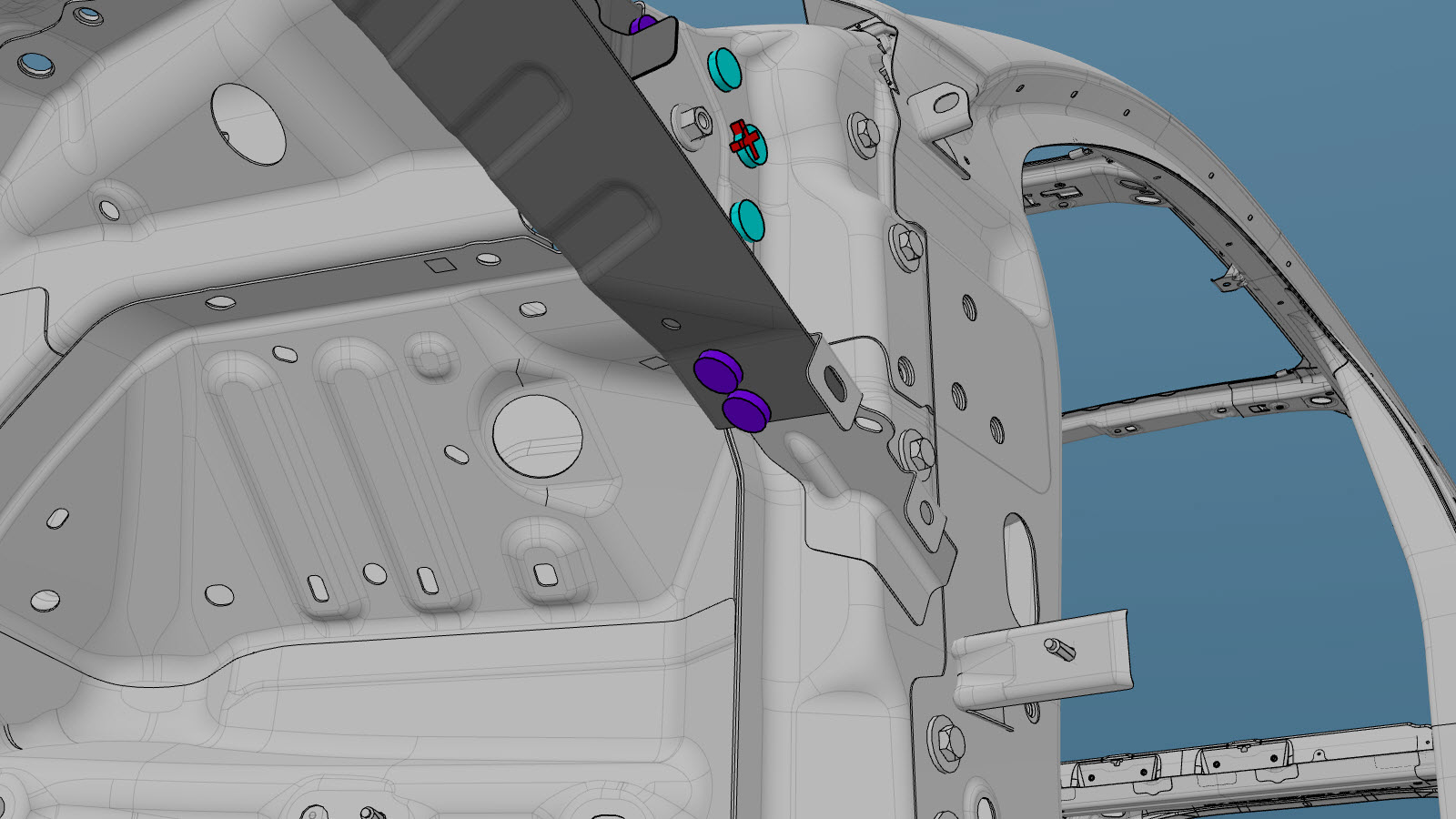

按指示安装紧固件。

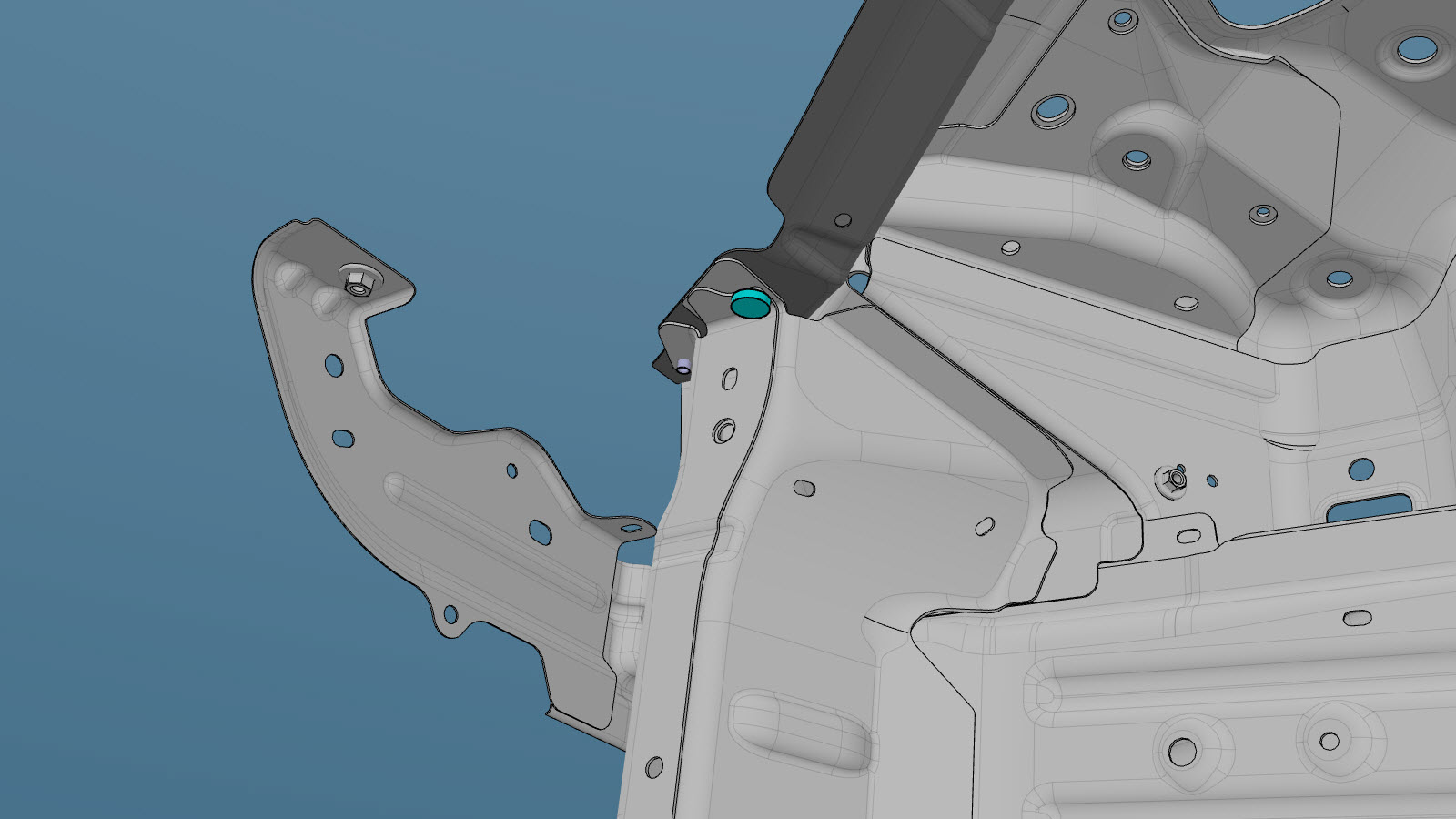

或 流型铆钉，S48
- 执行任何必要的维修后操作。
