车身侧外件

Repair Information

Review all collision repair general practices and safety documentation and wear the appropriate PPE (Personal Protective Equipment) before beginning this procedure.
This procedure can be completed without using a frame bench.
车身侧外件总成可以：
- 使用 M3 ASY、BODY SIDE OUTER 维修零件和本文档 Repair Procedure 部分的说明，在一次维修中作为一个完整组件进行更换。
- 使用维修总成中显示的任意预切割维修总成予以修复。如欲使用维修总成更换车身侧外件的某个部分（非整个车身侧外件总成），请仅使用Repair Procedure中各步骤的相应内容来判断所需的零件和紧固件，以及完成维修所需的步骤。
- 在大于或小于维修总成的区块中进行维修。只要遵循分割指南中的指南，就可以更换车身侧外件总成的任何一个区块或多个区块的任意组合。

Parts List


Quantity	Description	Image / Notes

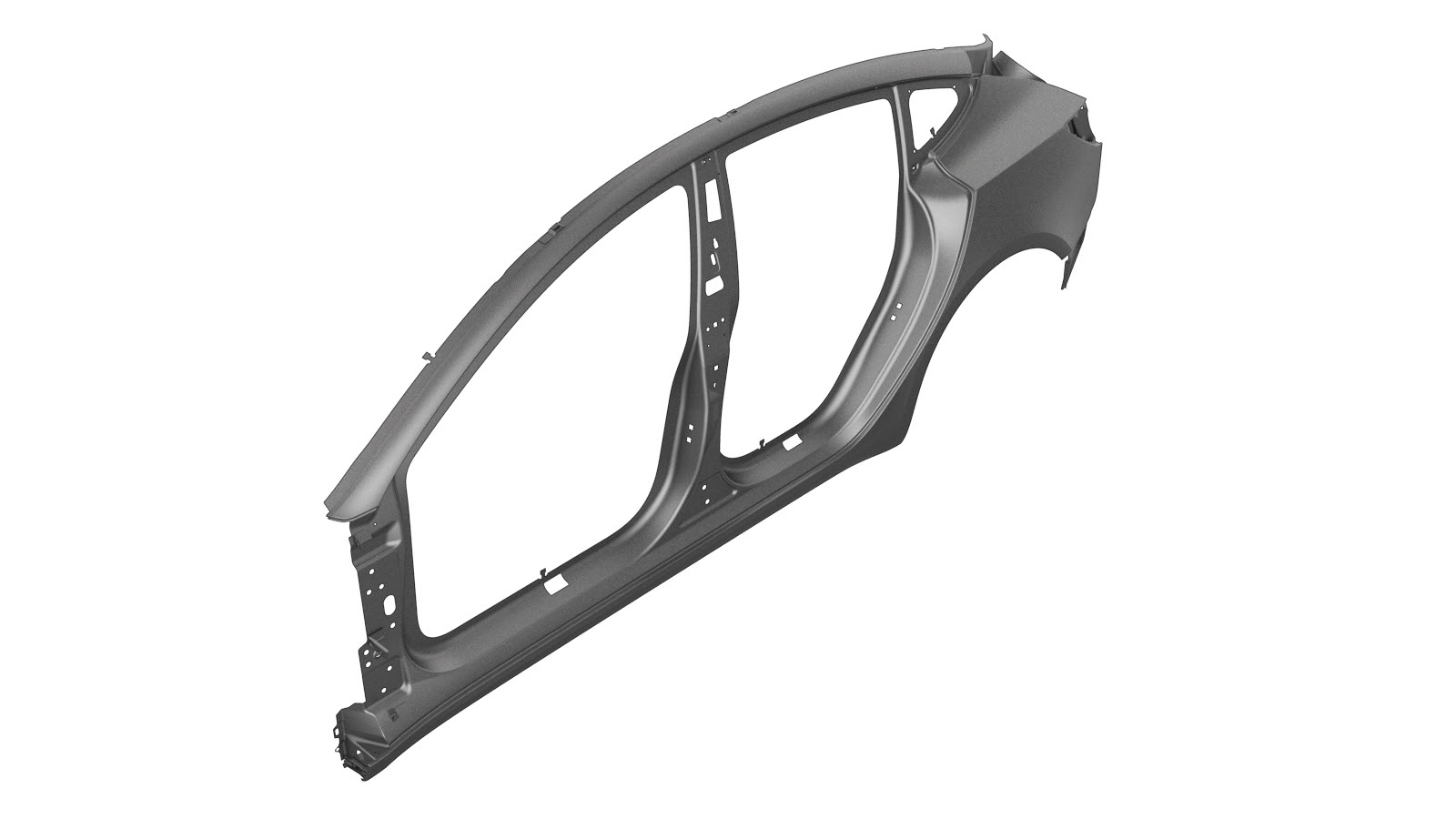

1	ASSEMBLY - BODY SIDE OUTER（车身侧外件）	注如欲切割车身侧外件，可能会使用预切割的子总成。
8	Structural Bulb Rivet, 6.5 mm
2	Countersunk Rivet, 4.8 mm Short
1	Countersunk Rivet, 4.8 mm Long
2	Structural Countersunk Rivet, 6.5 mm
3	Flow Form Rivet S08
12	Flow Form Rivet S18

When ordering parts, refer to the Parts Catalog and enter the VIN of the vehicle being repaired to find the correct parts (and the part numbers) for the vehicle. Alternatively, use the search function in the Parts Catalog to find a specific part for the vehicle.

维修总成

除了 Parts List 中显示的 ASSEMBLY - BODY SIDE OUTER，还提供了以下维修总成。


车身侧外件维修总成

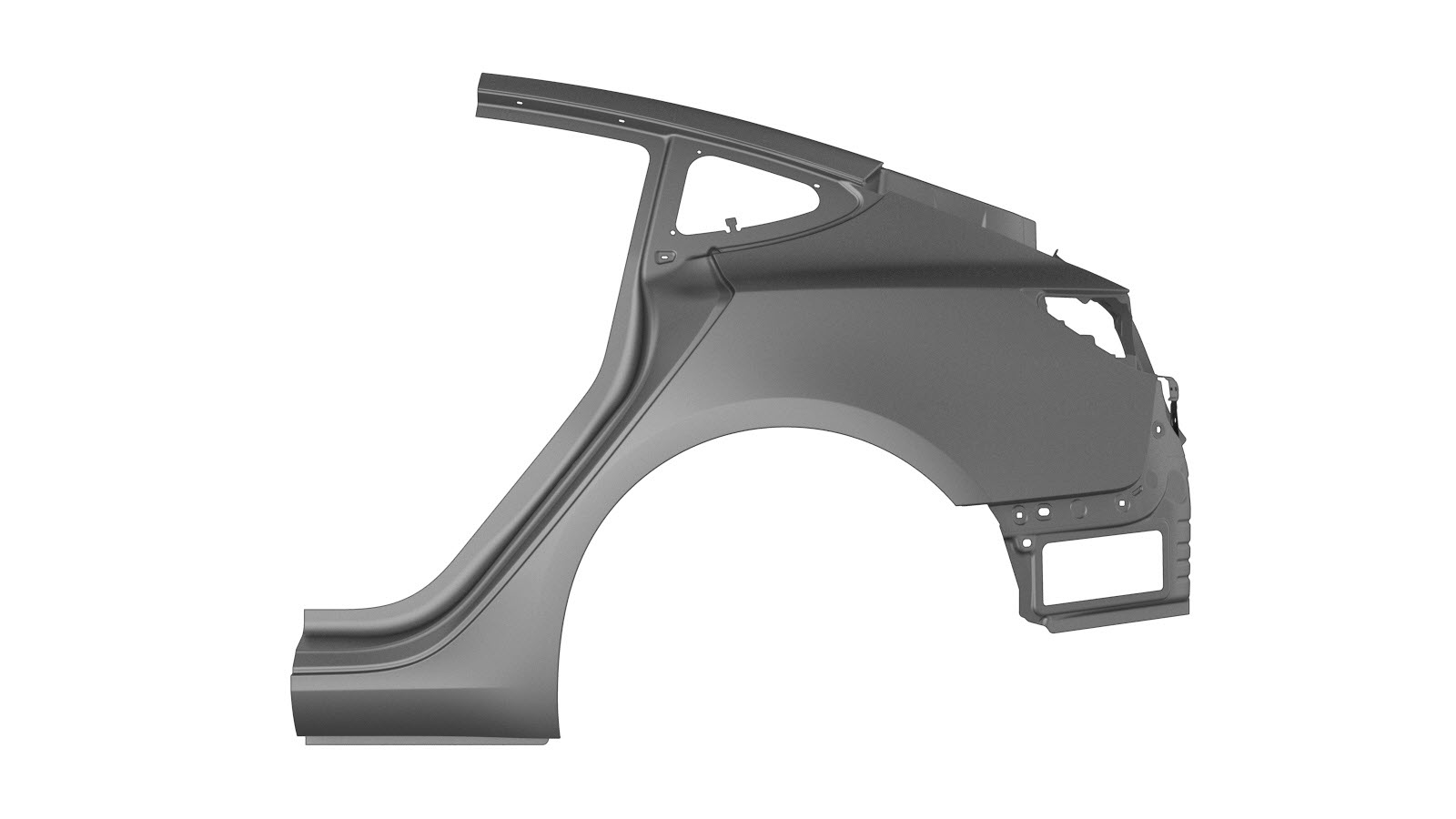

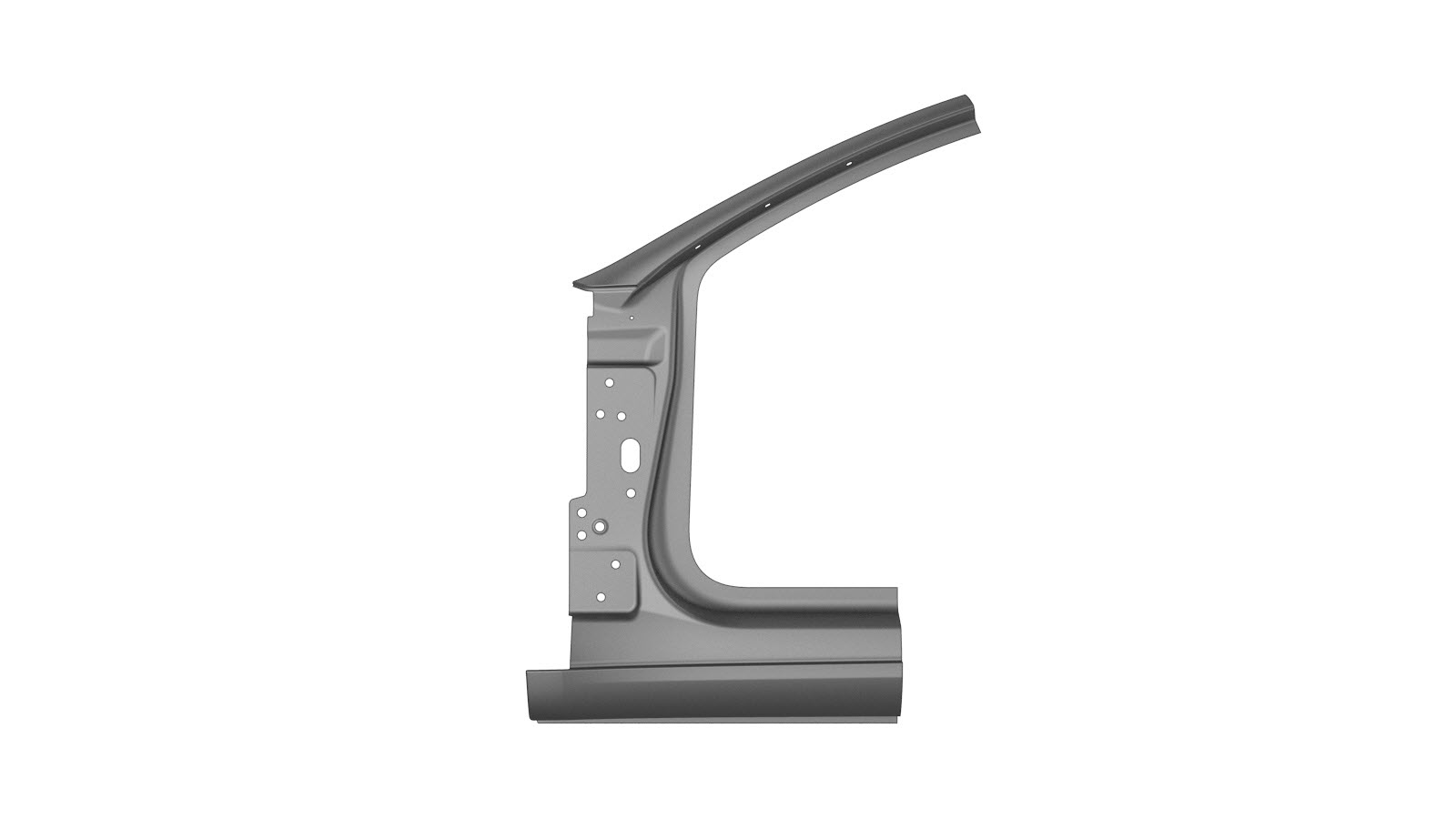

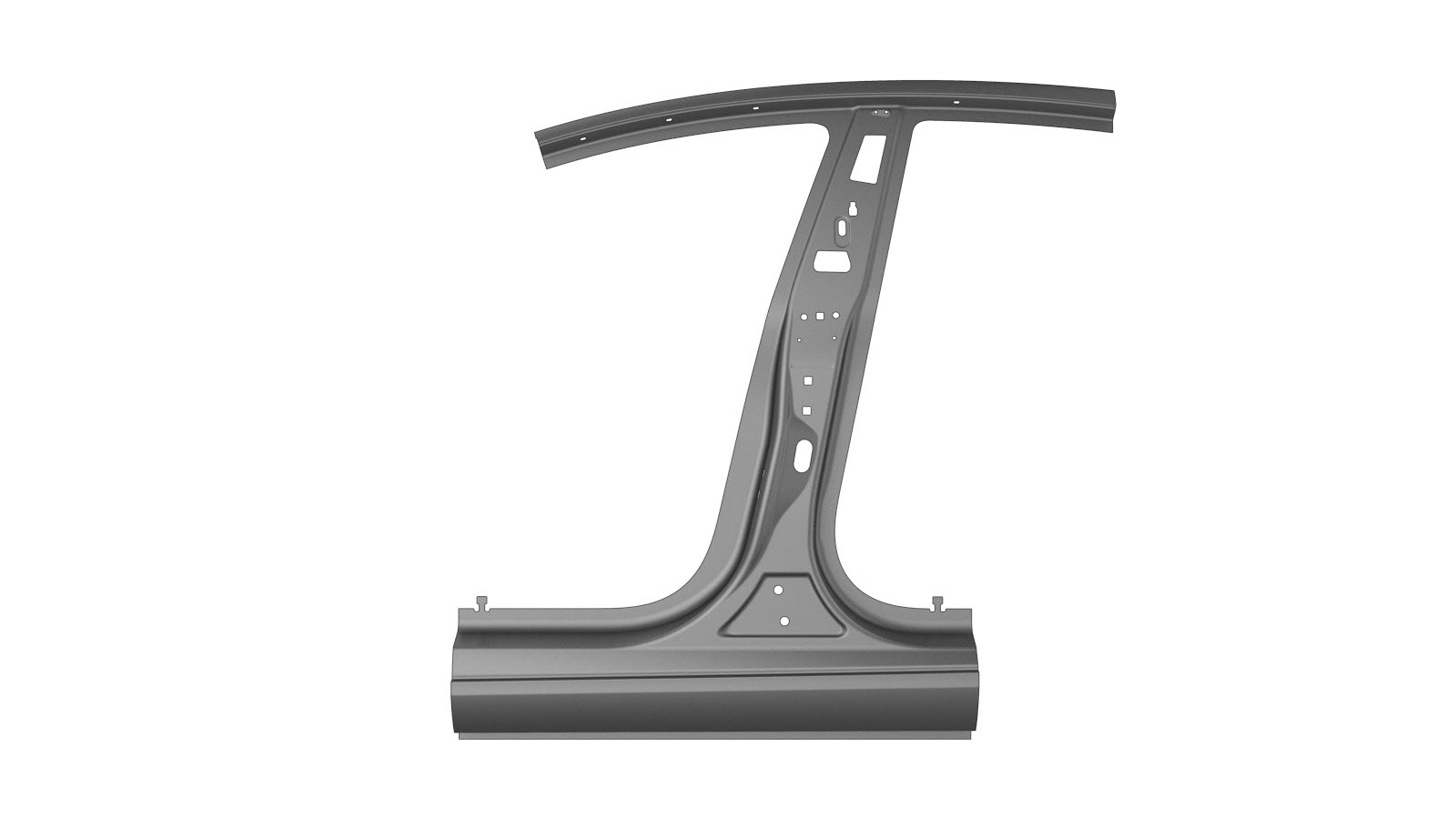

ASY, A PLR BODY SIDE OTR	ASY, B PLR BODY SIDE OTR	ASY, REAR QUARTER OUTER ASSY

分割指南

一般分割指南：

如果某区块维修需要拆除或安装额外的面板或总成，请参考适用于各面板或总成的特定维修程序执行必要的步骤。
如下所述，可以切开间隙孔或非功能孔（外饰孔）。
切勿在螺栓孔中心 25 毫米范围内进行切割。
除非特别说明，否则区块在对接接头处无需紧固件。
衬垫板可安装在区块之间的对接接头处（如创建和安装衬垫板中所述）。
对接接头面板之间的缝隙应尽可能小，以最大限度地提高接头强度。
GMA 焊接区块对接接头。
焊接后密封所有外露的焊缝。
如果对接接头包括法兰，请勿在法兰上焊接（法兰仅使用结构型粘合剂固定）。

注

在分割车身侧外件时，请勿切割下方面板。

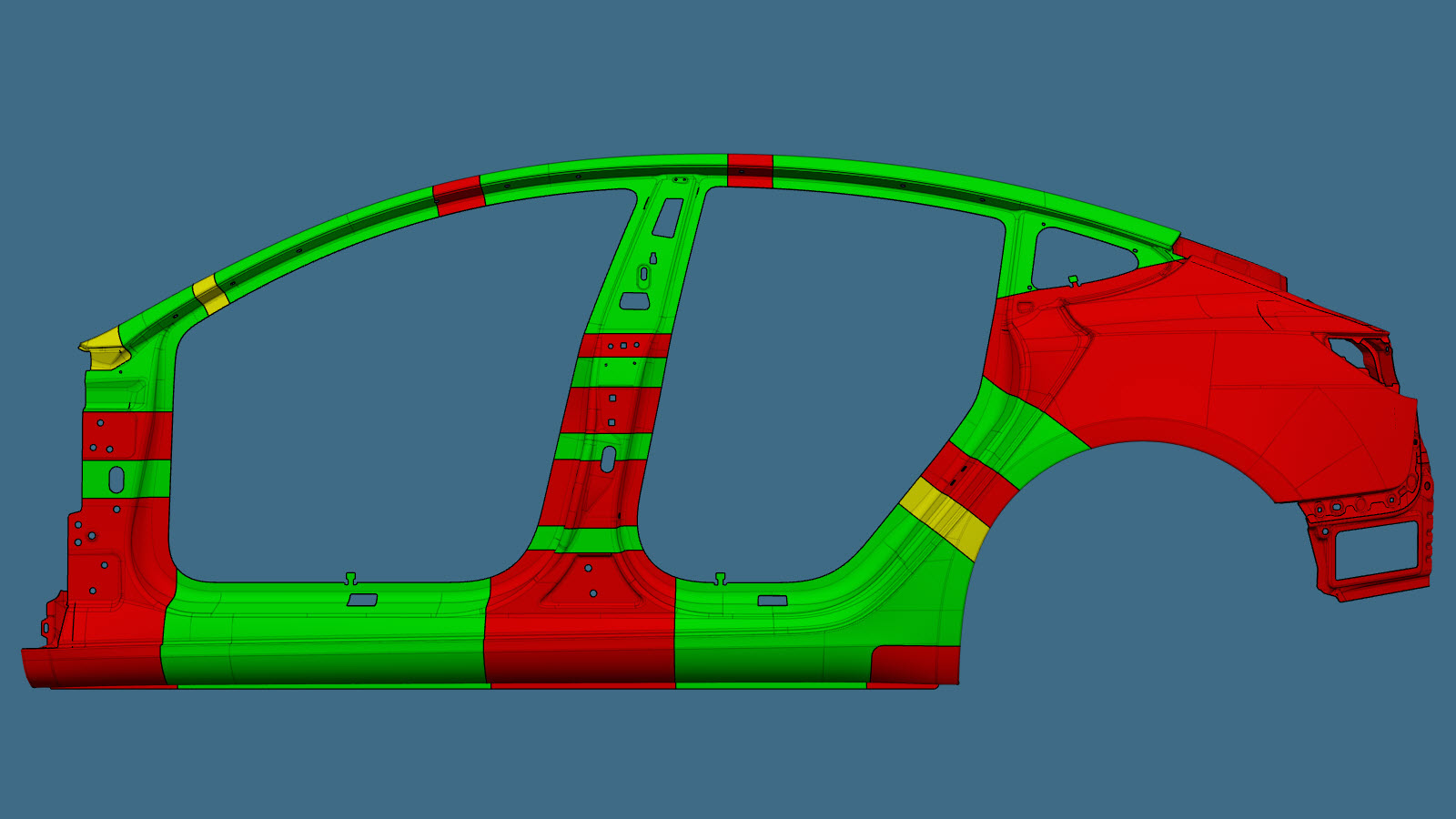

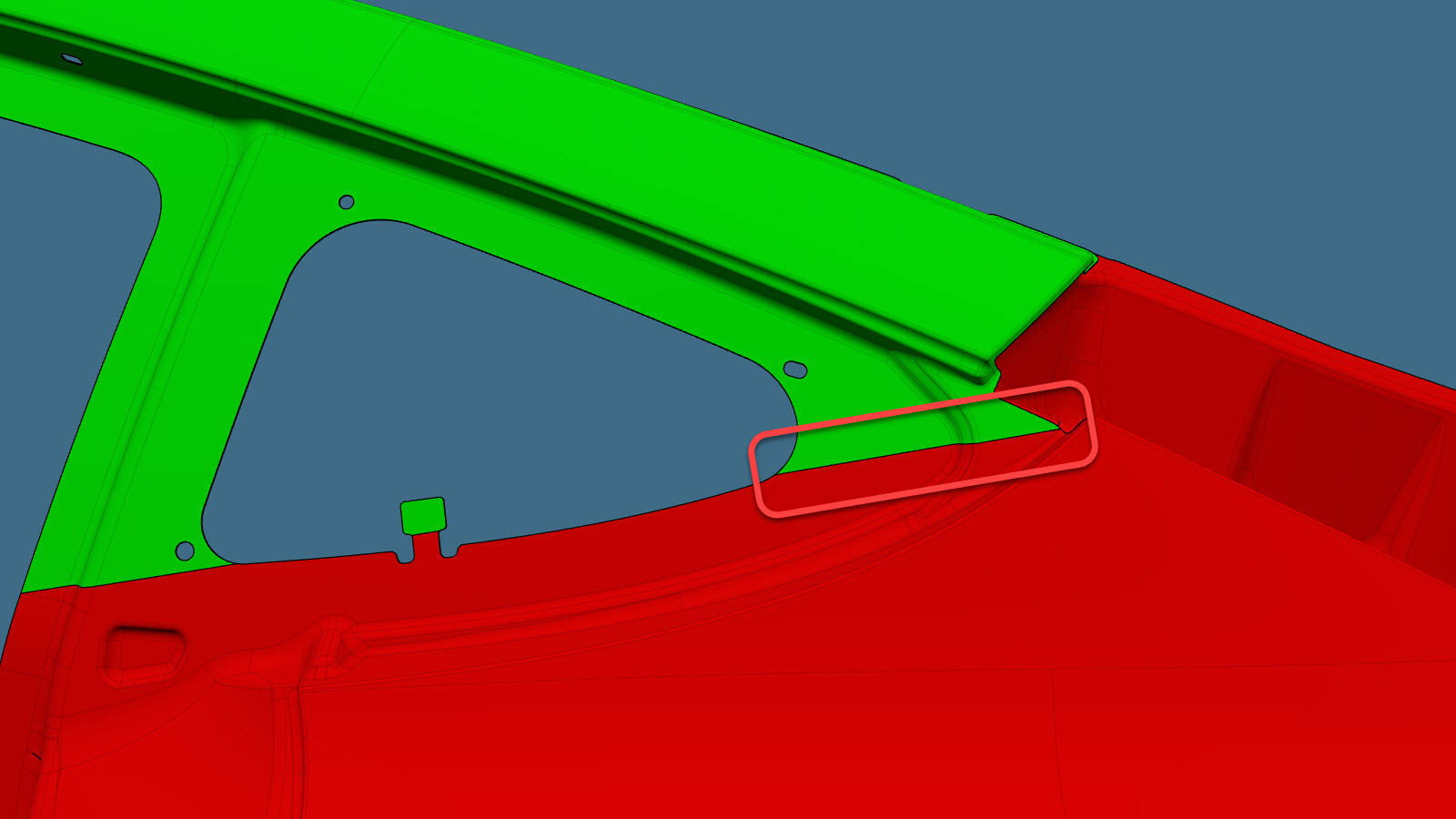

下面的图像显示了车身侧外件（整体）。彩色区域表示是否允许分割。将车辆车身侧外件的损坏区域与下图进行比较，然后根据与突出显示区域的颜色对应的维修条件确定用于判断该组件损坏区域是否可分割的条件。


车身侧外件分割

注维修总成的分割与车身侧外件（整体）的相应区域相同。
注如果在此区域进行分割，请不要在所示区域焊接对接接头；而是使用结构型粘合剂填充接缝。

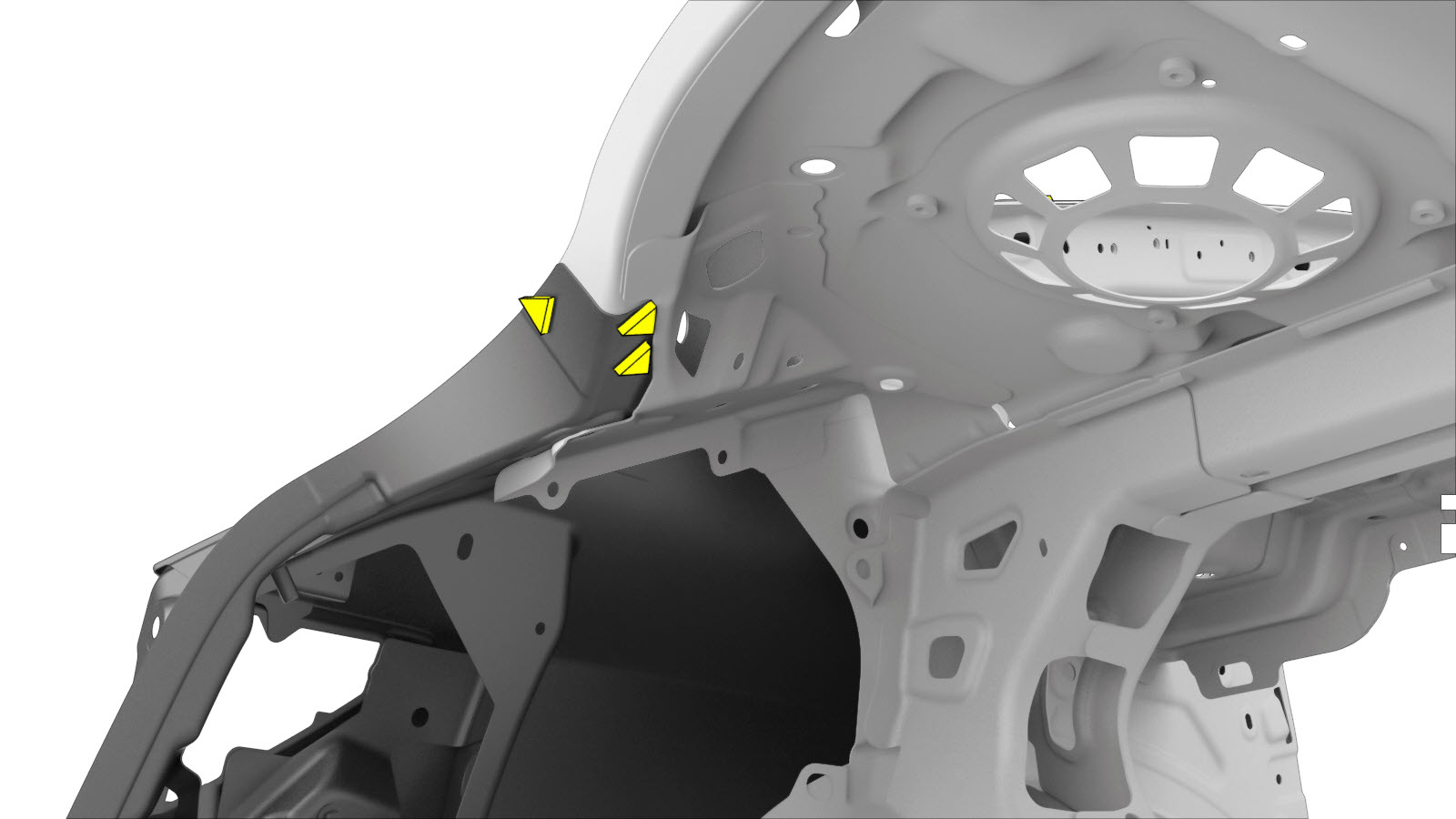

警告如果要在指示区域进行分割，由于底部有铝板，焊接时请务必小心。

根据上图中使用的颜色，允许进行如下维修：

表 1. 允许的分割
区域颜色	区域可维修性
绿色区域：	允许在这些区域进行分割。
黄色区域：	允许在这些区域进行分割。泡沫位于面板后方。注如果要在此区域进行分割，请取出泡沫，然后清洁该区域以免污染焊缝。
红色区域：	不允许进行分割。

Repair Procedure

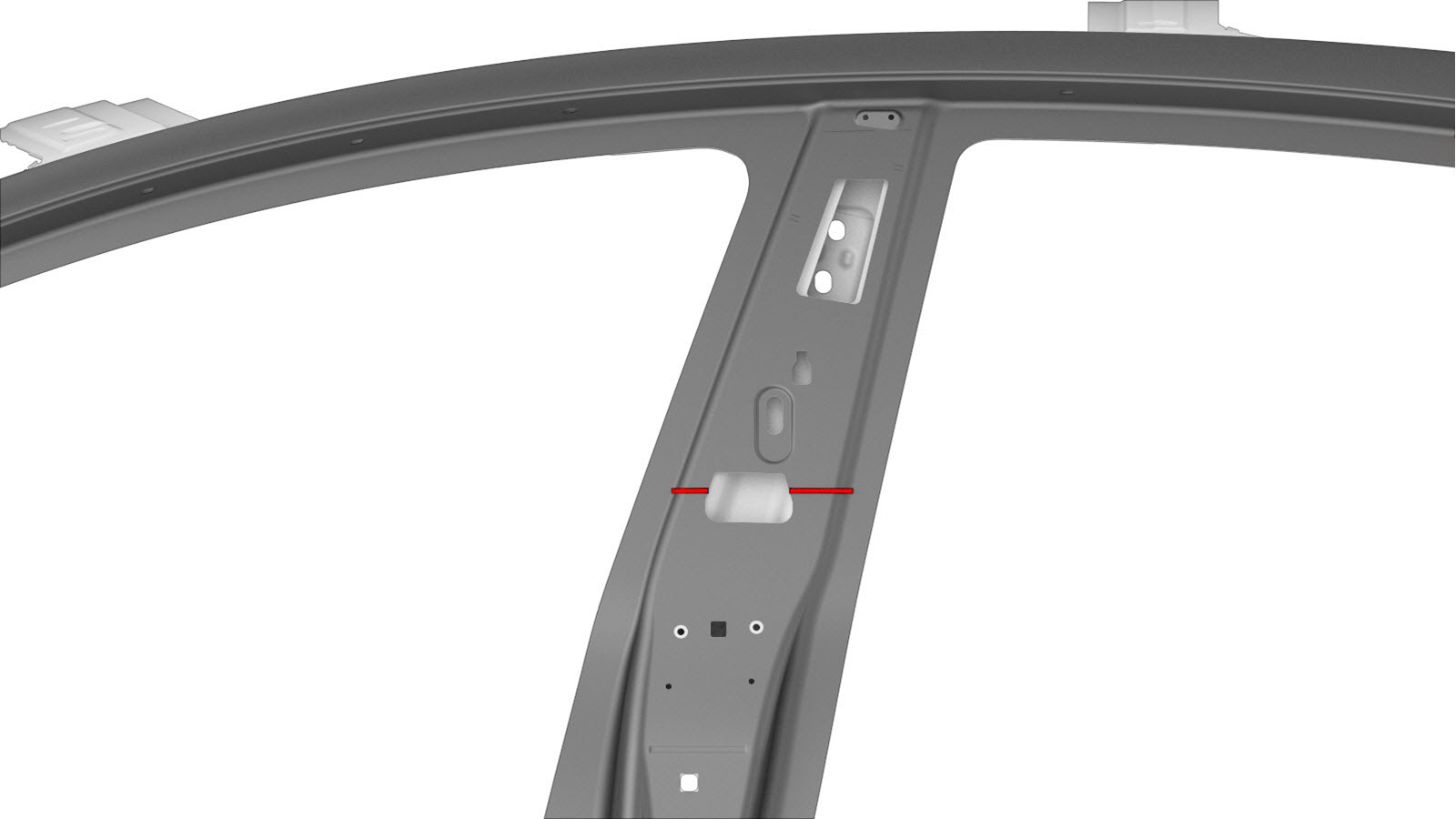

如需更换车身侧外件的区块：在分割指南中指定的区块切割线位置标记车身侧外件。

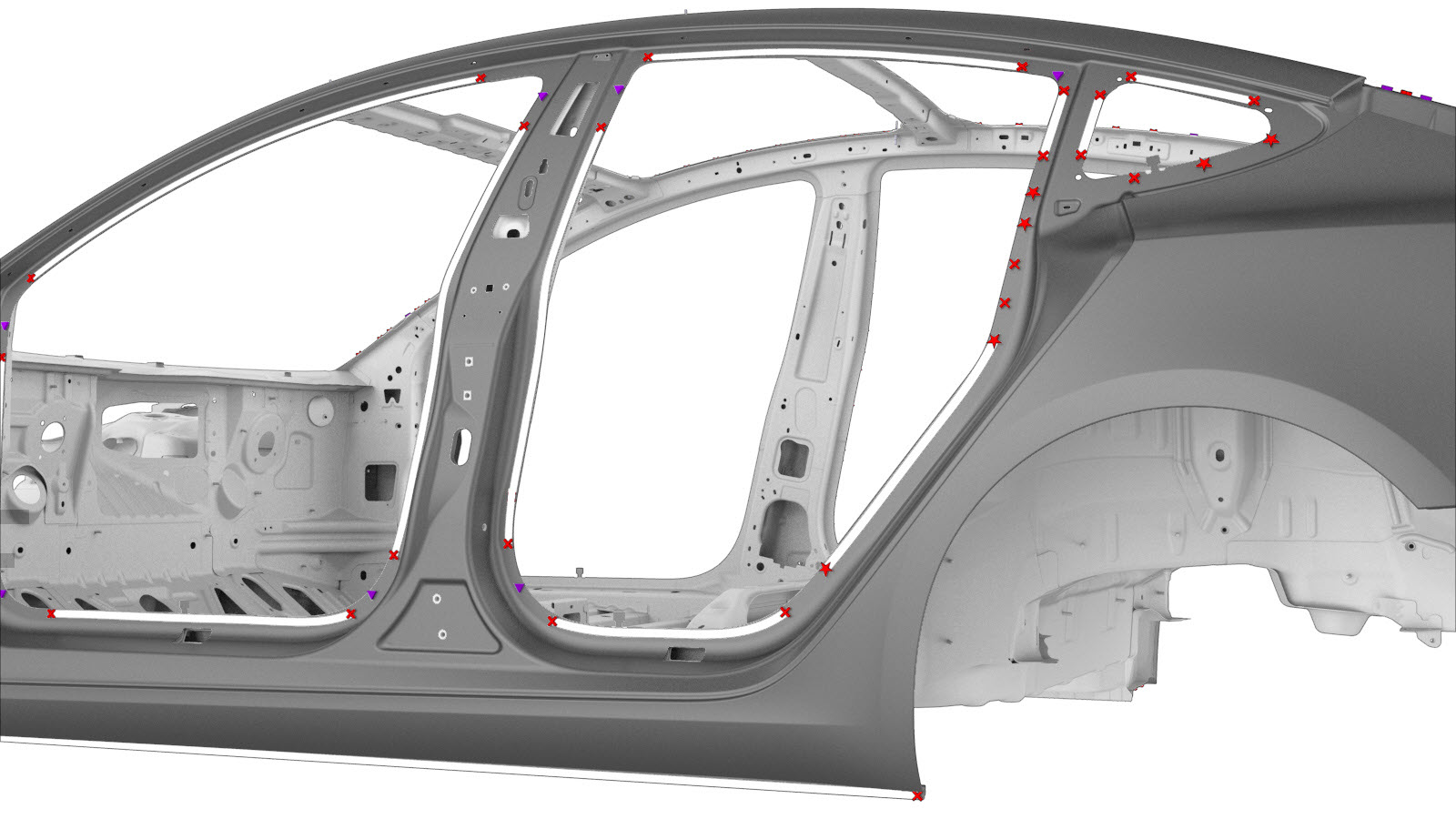

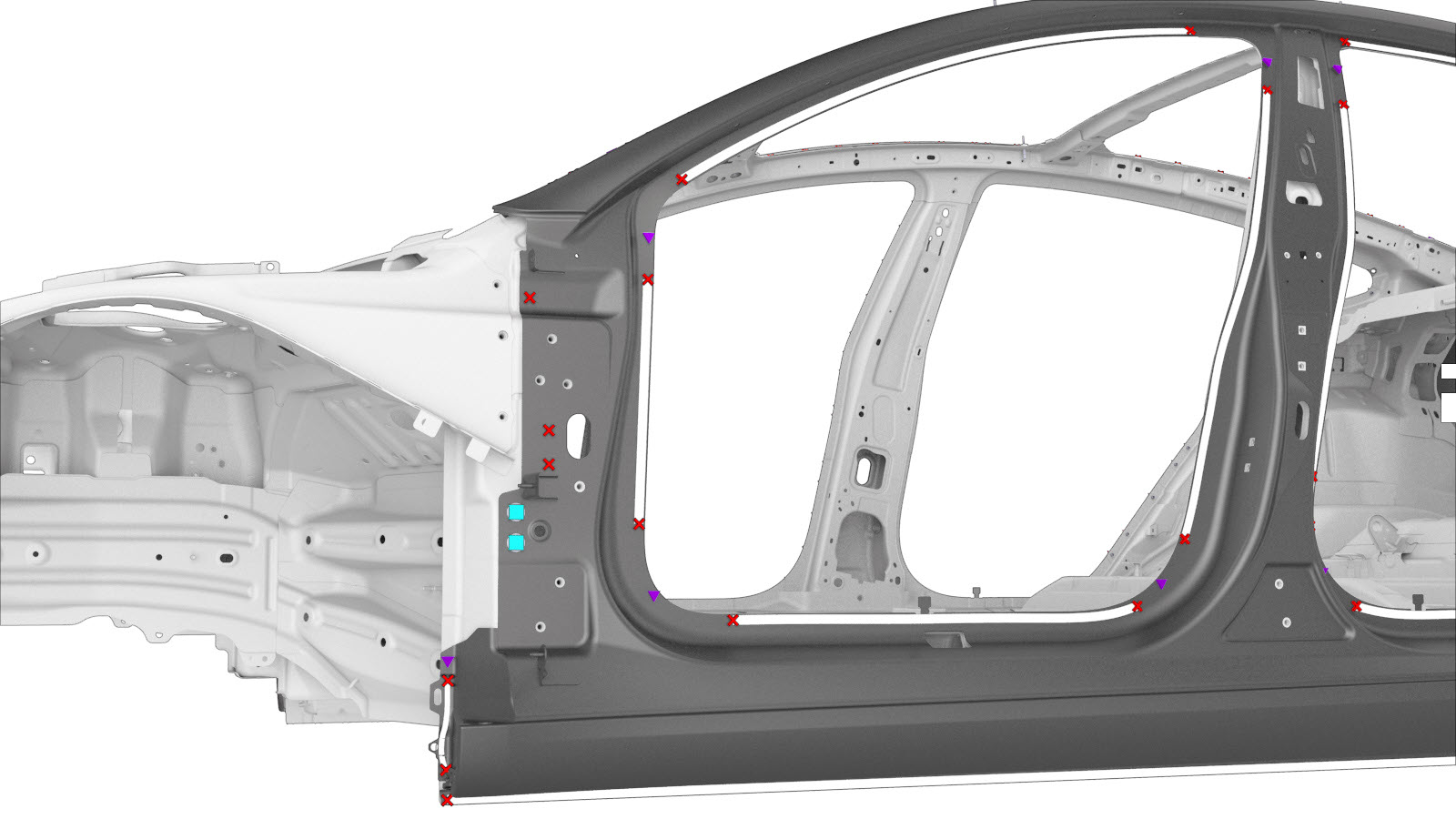

Remove the original component.
or Factory Spot Welds
or Drill through factory spot welds
注
When drilling out spot welds, use a drill bit that creates a hole correctly sized for the fastener that will replace the spot weld.

or Factory SPRs

or Bolts
注
保留这些螺栓，以便在安装新组件时使用。

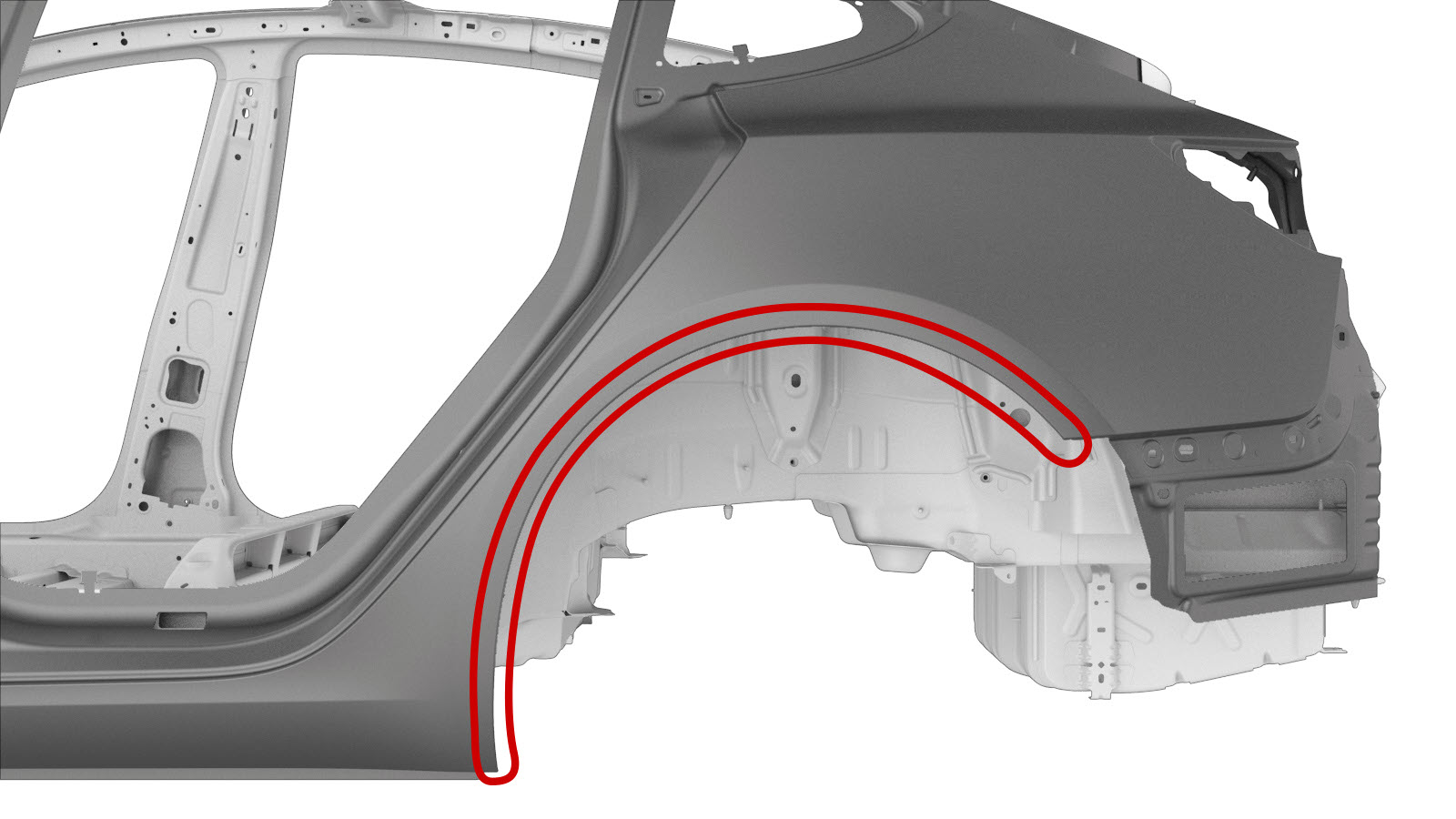

分开轮拱法兰。

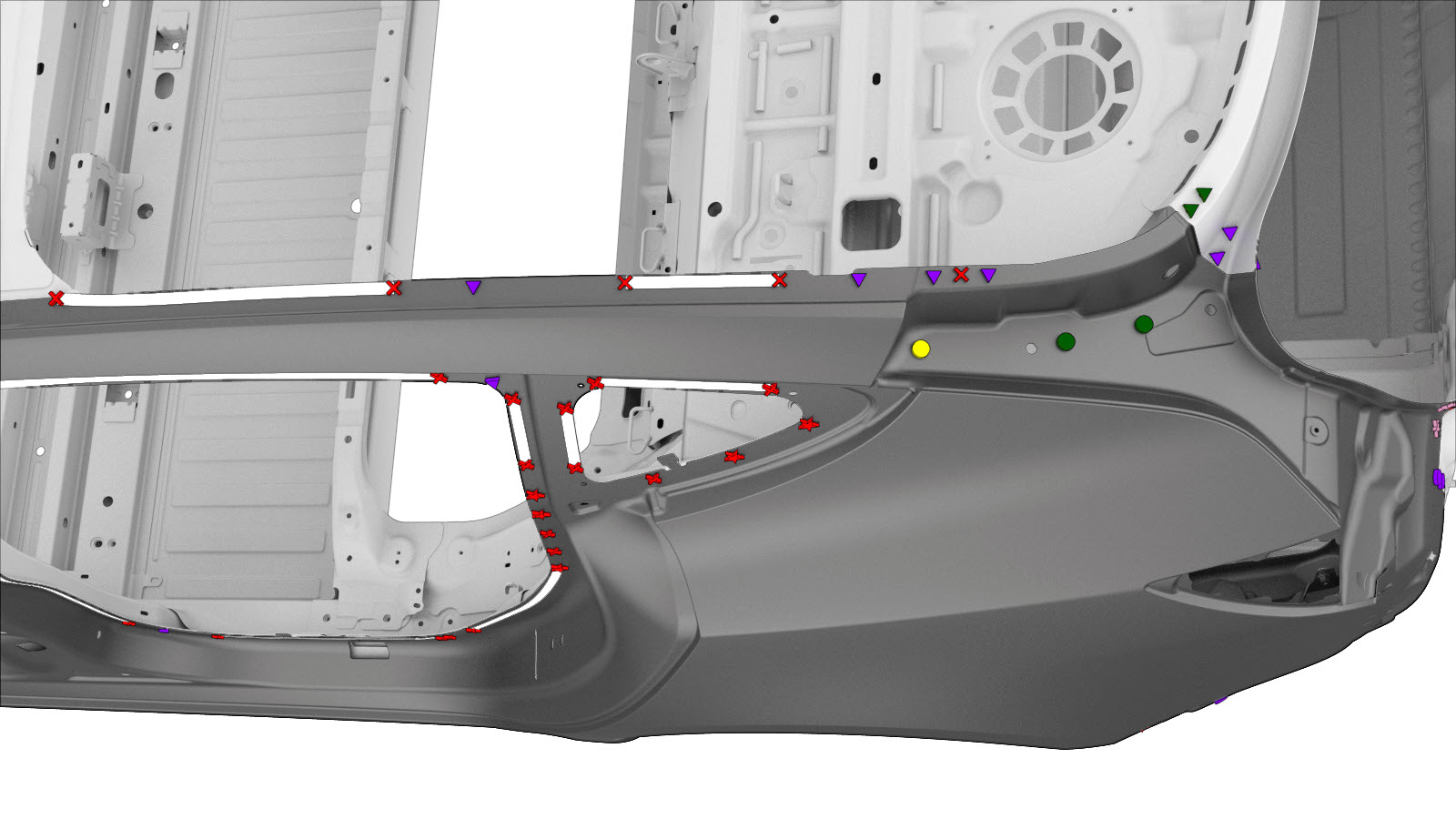

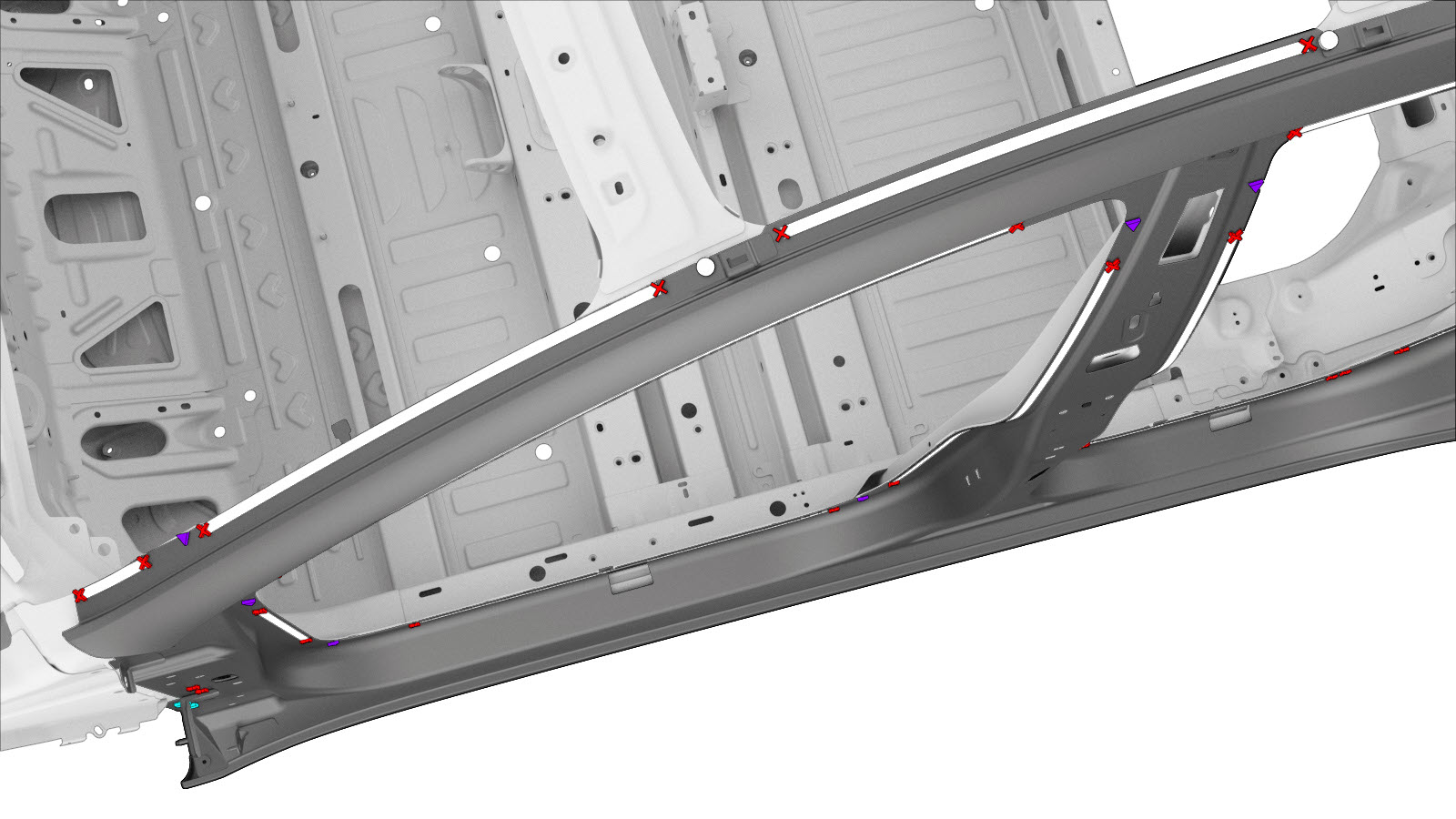

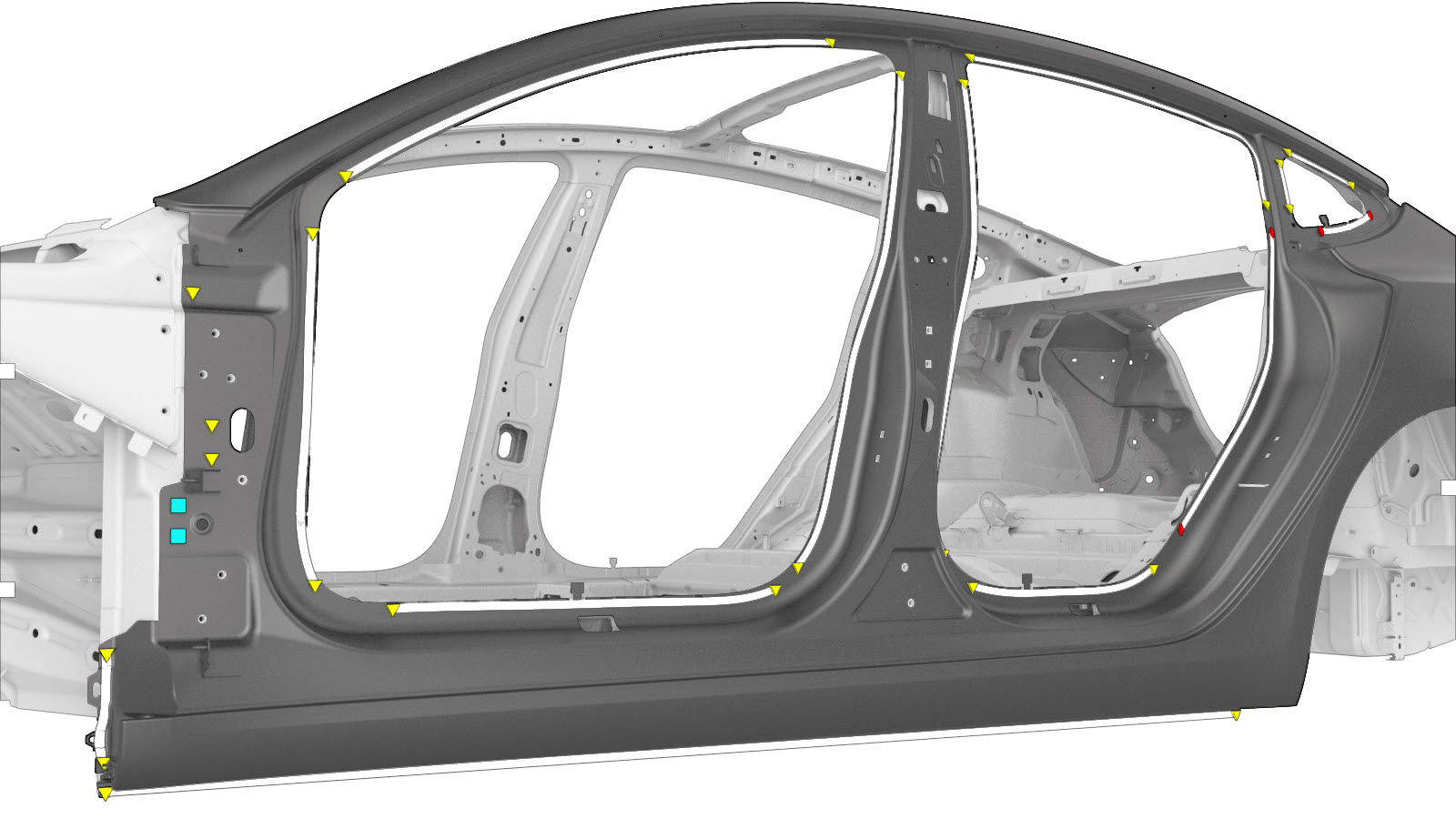

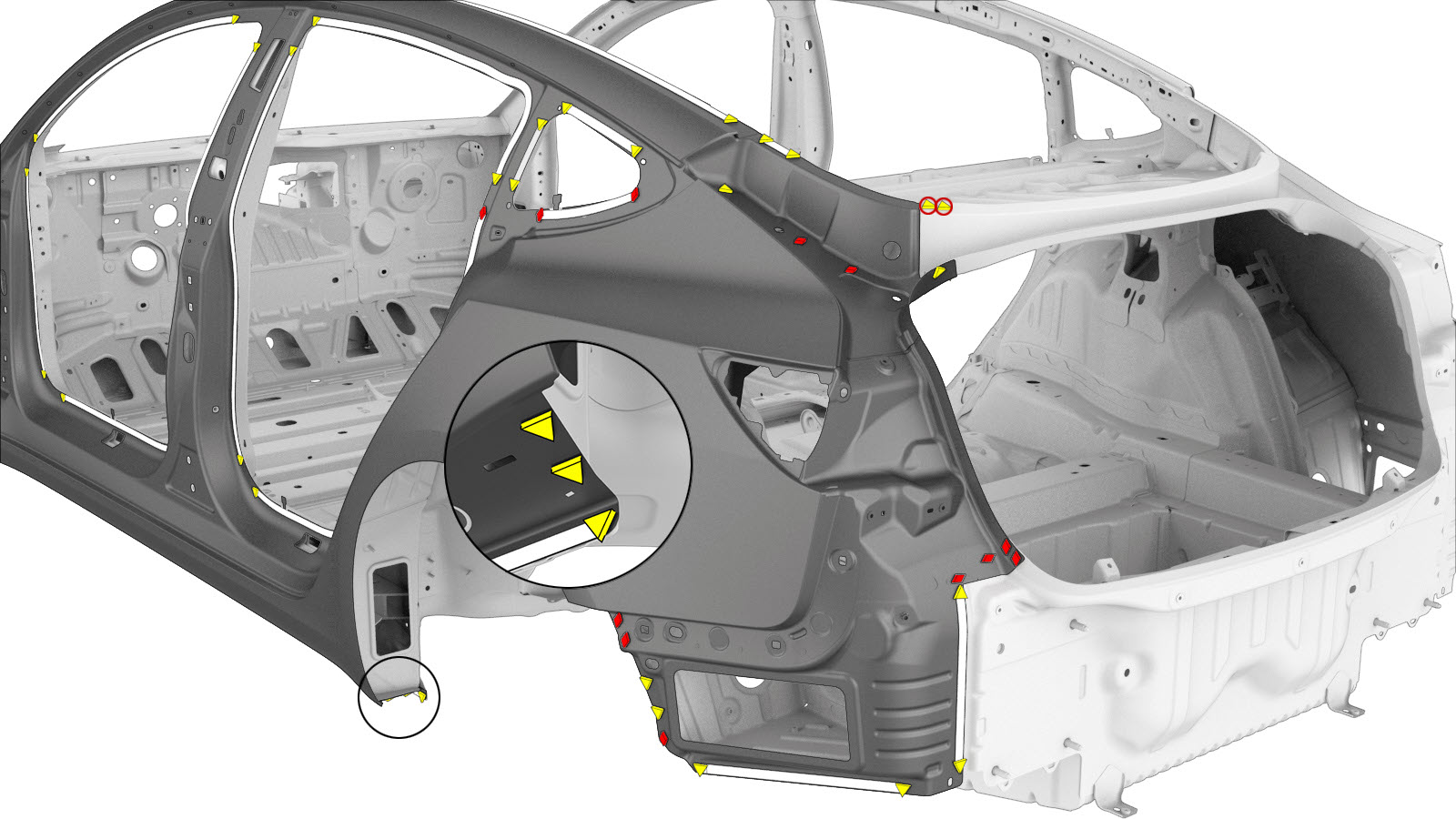

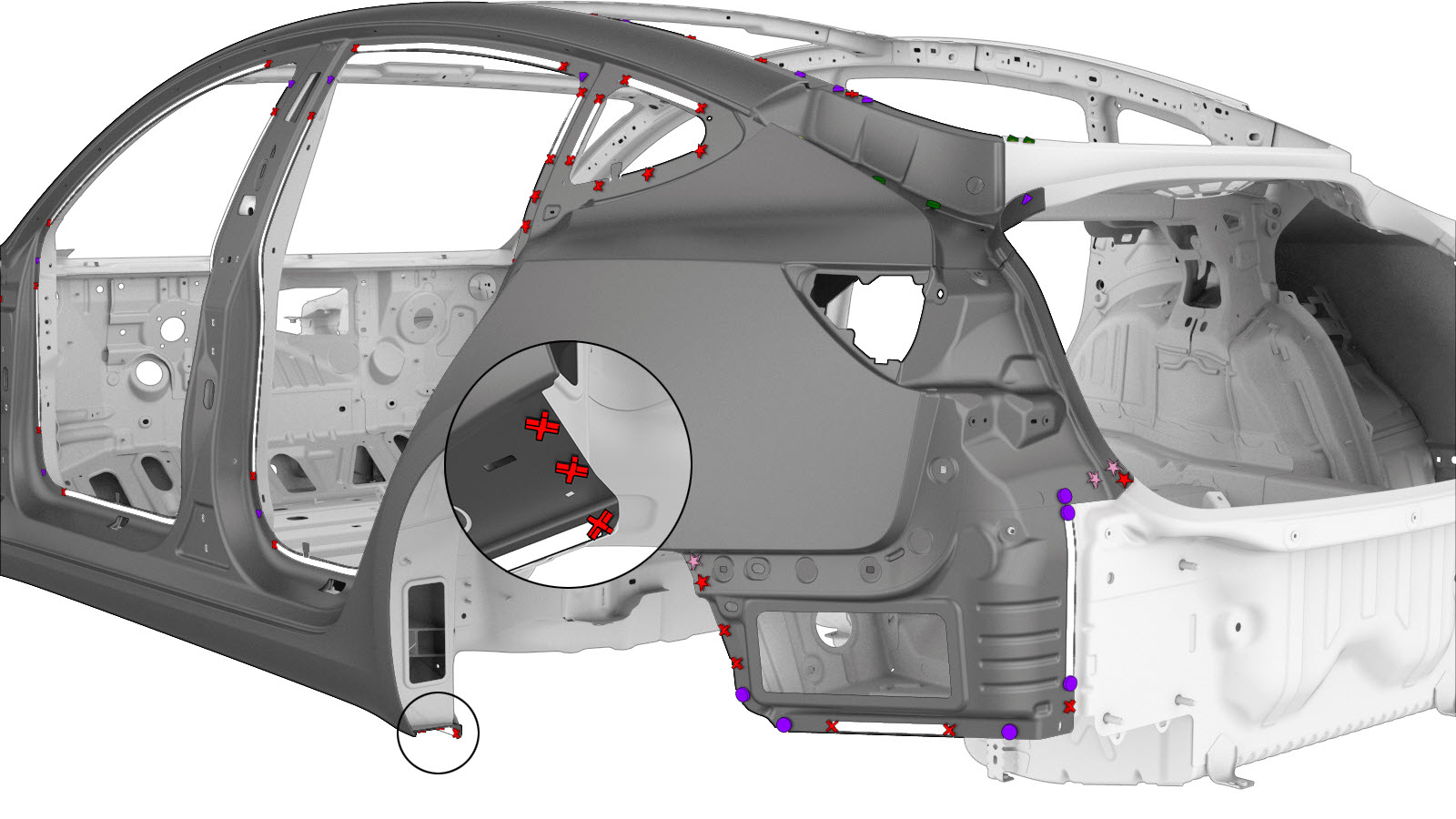

Prepare for installation.

注
A red X indicates a location where a factory-installed fastener is not being replaced.

or Countersunk Rivets, 4.8 mm Short

or Countersunk Rivets, 4.8 mm Long

or Structural Bulb Rivets, 6.5 mm

or Structural Countersunk Rivets, 6.5 mm

or Flow Form Rivets, S08

or Flow Form Rivets, S18

Bolt

or Installation Spot Welds
Apply structural adhesive to the mating surfaces on the vehicle and the new component or components.
Install the new component or components.
将这些螺栓拧紧至 35 Nm。
注
仅限使用结构型粘合剂固定车身侧外件底部法兰。
Perform resistance spot welding.
or Installation Spot Welds
警告
Failure to follow all welding safety precautions, including the use of personal protective equipment, could result in serious injury or property damage. Only technicians who have completed Tesla’s approved welding training are authorized to weld structural components on Tesla vehicles.

警告
Do not weld on a Tesla vehicle before performing the Vehicle Electrical Isolation Procedure (refer to the vehicle-specific Service Manual for more information on the Vehicle Electrical Isolation Procedure). Welding on a Tesla vehicle with an energized high or low voltage system might damage vehicle components.
折叠轮拱法兰。
Perform any necessary post-repair operations.

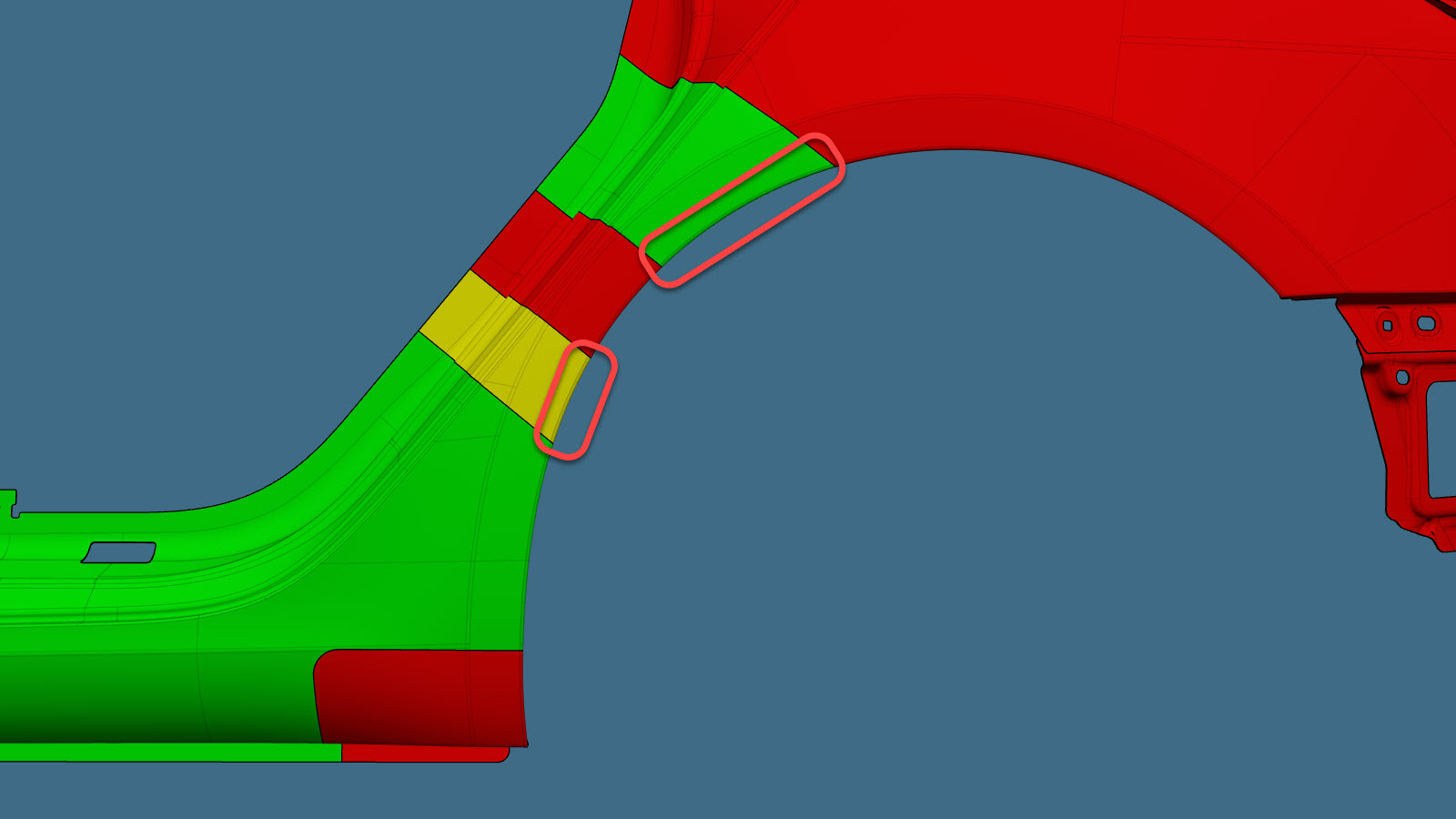

车身侧外件分割

注维修总成的分割与车身侧外件（整体）的相应区域相同。
注如果在此区域进行分割，请不要在所示区域焊接对接接头；而是使用结构型粘合剂填充接缝。
警告如果要在指示区域进行分割，由于底部有铝板，焊接时请务必小心。
